ADINA中前处理模型画函数曲线的方法
方法：CAD画函数曲线——保存成R12的DXF格式——倒入ADINA
1. 下载附件“quxian.rar”文件，加压到CAD安装目下，然后打开CAD选项〉〉文件〉〉支持文件搜索路径中，添加该文件，再在工具〉〉加载应用程序中，加载LSP文件。
2. 在CAD命令行输入“quxian”跳出下列对话框，以正弦函数为例

3. 选取零点坐标得到CAD中的函数曲线，如下：

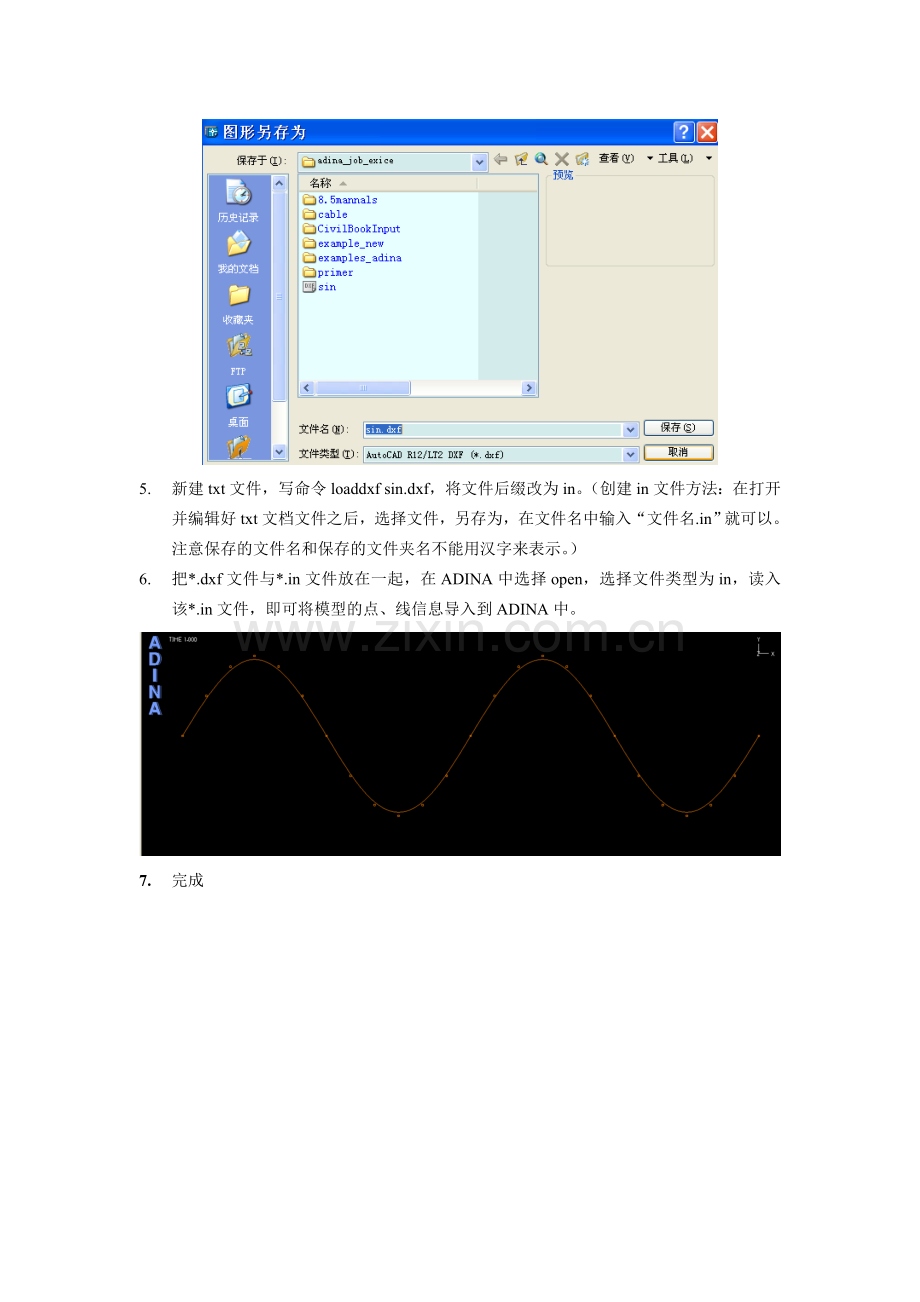

4. 将其另存为R12的DXF格式。

5. 新建txt文件，写命令loaddxf sin.dxf，将文件后缀改为in。（创建in文件方法：在打开并编辑好txt文档文件之后，选择文件，另存为，在文件名中输入“文件名.in”就可以。注意保存的文件名和保存的文件夹名不能用汉字来表示。）
6. 把*.dxf文件与*.in文件放在一起，在ADINA中选择open，选择文件类型为in，读入该*.in文件，即可将模型的点、线信息导入到ADINA中。

7. 完成
