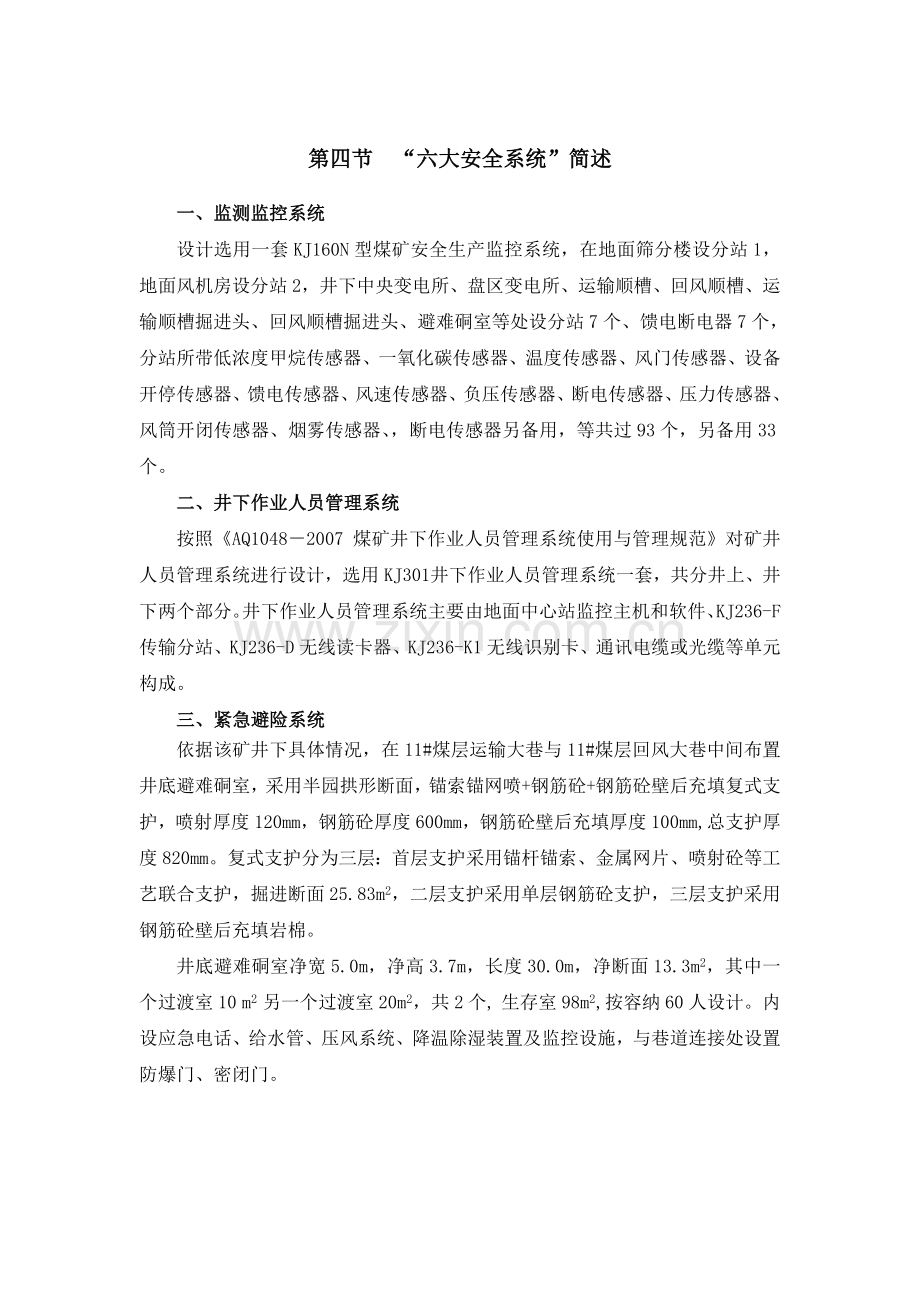

第四节 “六大安全系统”简述
一、监测监控系统
设计选用一套KJ160N型煤矿安全生产监控系统,在地面筛分楼设分站1,地面风机房设分站2,井下中央变电所、盘区变电所、运输顺槽、回风顺槽、运输顺槽掘进头、回风顺槽掘进头、避难硐室等处设分站7个、馈电断电器7个,分站所带低浓度甲烷传感器、一氧化碳传感器、温度传感器、风门传感器、设备开停传感器、馈电传感器、风速传感器、负压传感器、断电传感器、压力传感器、风筒开闭传感器、烟雾传感器、,断电传感器另备用,等共过93个,另备用33个。
二、井下作业人员管理系统
按照《AQ1048-2007 煤矿井下作业人员管理系统使用与管理规范》对矿井人员管理系统进行设计,选用KJ301 井下作业人员管理系统一套,共分井上、井下两个部分。井下作业人员管理系统主要由地面中心站监控主机和软件、KJ236-F传输分站、KJ236-D无线读卡器、KJ236-K1无线识别卡、通讯电缆或光缆等单元构成。
三、紧急避险系统
依据该矿井下具体情况,在11#煤层运输大巷与11#煤层回风大巷中间布置井底避难硐室,采用半园拱形断面,锚索锚网喷+钢筋砼+钢筋砼壁后充填复式支护,喷射厚度120mm,钢筋砼厚度600mm,钢筋砼壁后充填厚度100mm,总支护厚度820mm。复式支护分为三层:首层支护采用锚杆锚索、金属网片、喷射砼等工艺联合支护,掘进断面25.83m2,二层支护采用单层钢筋砼支护,三层支护采用钢筋砼壁后充填岩棉。
井底避难硐室净宽5.0m,净高3.7m,长度30.0m,净断面13.3m2,其中一个过渡室10 m2 另一个过渡室20m2,共2个, 生存室98m2,按容纳60人设计。内设应急电话、给水管、压风系统、降温除湿装置及监控设施,与巷道连接处设置防爆门、密闭门。

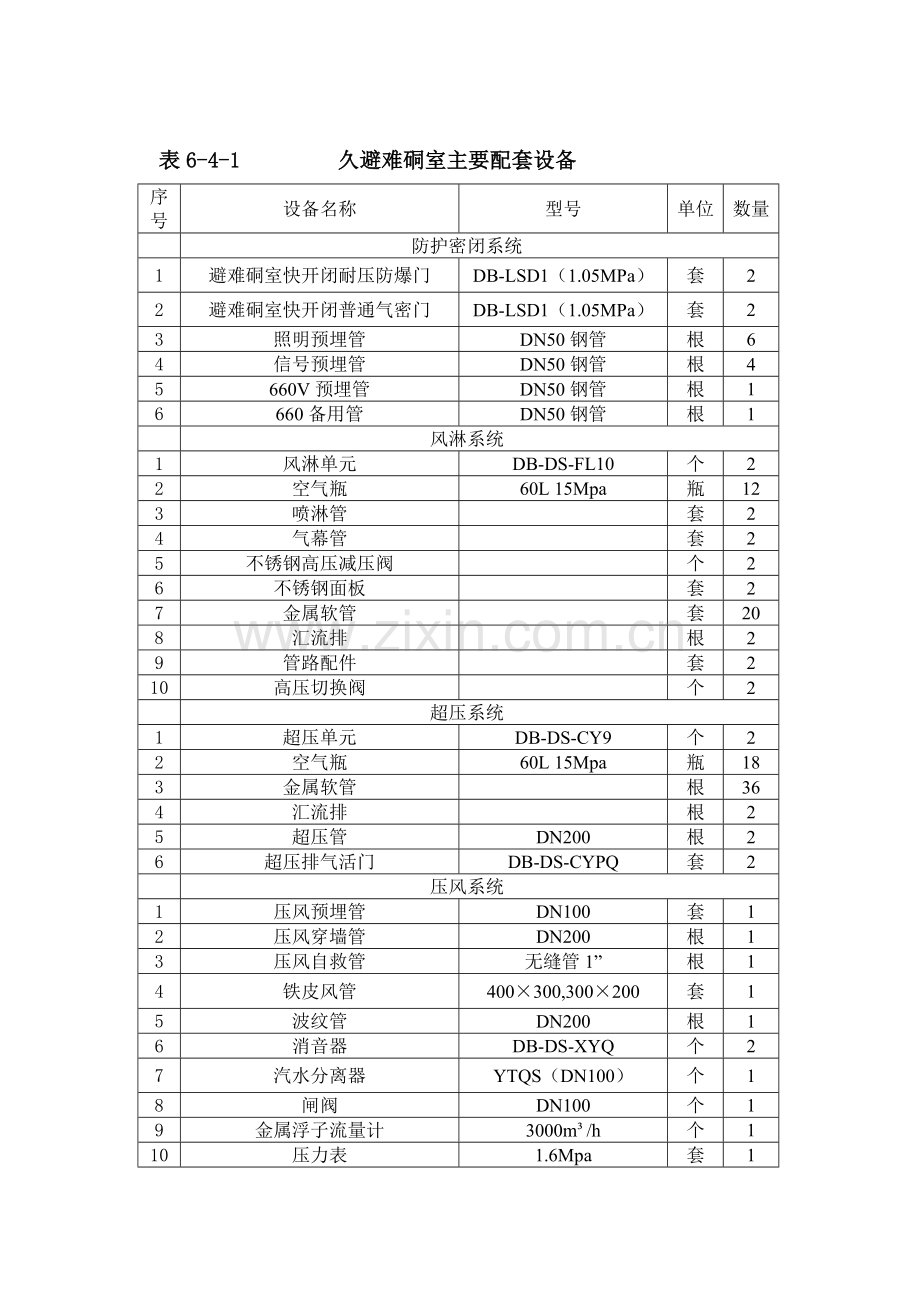

表6-4-1 久避难硐室主要配套设备
序号
设备名称
型号
单位
数量
防护密闭系统
1
避难硐室快开闭耐压防爆门
DB-LSD1(1.05MPa)
套
2
2
避难硐室快开闭普通气密门
DB-LSD1(1.05MPa)
套
2
3
照明预埋管
DN50钢管
根
6
4
信号预埋管
DN50钢管
根
4
5
660V预埋管
DN50钢管
根
1
6
660备用管
DN50钢管
根
1
风淋系统
1
风淋单元
DB-DS-FL10
个
2
2
空气瓶
60L 15Mpa
瓶
12
3
喷淋管
套
2
4
气幕管
套
2
5
不锈钢高压减压阀
个
2
6
不锈钢面板
套
2
7
金属软管
套
20
8
汇流排
根
2
9
管路配件
套
2
10
高压切换阀
个
2
超压系统
1
超压单元
DB-DS-CY9
个
2
2
空气瓶
60L 15Mpa
瓶
18
3
金属软管
根
36
4
汇流排
根
2
5
超压管
DN200
根
2
6
超压排气活门
DB-DS-CYPQ
套
2
压风系统
1
压风预埋管
DN100
套
1
2
压风穿墙管
DN200
根
1
3
压风自救管
无缝管1”
根
1
4
铁皮风管
400×300,300×200
套
1
5
波纹管
DN200
根
1
6
消音器
DB-DS-XYQ
个
2
7
汽水分离器
YTQS(DN100)
个
1
8
闸阀
DN100
个
1
9
金属浮子流量计
3000m³/h
个
1
10
压力表
1.6Mpa
套
1
供水排水系统
1
排水阀
DN50
个
4
2
高压软管
KJ19
根
1
3
供水管
1”
套
1
4
排水管
2”
套
2
5
不锈钢球阀
1”
个
1
6
快插头
KJ19
套
2
7
止回阀
DN50
个
4
供氧系统
1
供氧单元
DB-DS-GY15
个
2
2
氧气瓶
60L 15Mpa
瓶
27
3
转子流量计
30L/min
个
2
4
不锈钢面板
套
2
5
金属软管
个
48
6
铜电镀减压器
个
48
7
防尘罩
个
2
8
汇流排
个
2
9
高压球阀
个
2
降温除湿系统
1
生命之星—降温除湿
DB-DS-ZL_AG
套
1
2
生命之星--降温除湿
DB-DS-ZL_TG
套
1
3
矿用救生舱隔爆型动力变压器综合装置
ZBZ6-5.0/1140(660)
台
1
4
矿用防爆制冷装置(又名矿用蓄冰空调装置)
ZLX6-4.0/380
套
1
空气净化系统
1
生命之星—空气净化
DB-DS-JH_AM
套
1
2
料盒
盒
10
3
CO吸附剂
DS-XFCO
桶
8
4
CO2吸附剂
DS-XFCO2
桶
180
5
除臭剂
DB-XFH2S
桶
6
6
活性炭
DS-XFCH4
桶
6
7
不锈钢高压减压阀
个
2
8
转子流量计
100L/min
个
2
9
高压切换阀
个
2
环境监测系统
1
多参数气体测定器
CD4
台
1
2
多参数气体测定器
CD8
台
1
3
压差管
6分
根
2
4
温湿度仪
机械式(100℃)
台
1
5
双金属温度计
台
2
6
压差表
台
2
7
压差面板
台
2
8
采样管
4’
根
2
附属系统
1
模式营养口粮
NRG-5
盒
150
2
工具箱
79/件
个
1
3
打包集便器(又名简易厕所或集便器)
ZDJ-30
个
2
4
垃圾箱
个
3
5
储物架
1800×1600×600
个
4
6
急救箱
套
1
7
不锈钢排椅
3人/排
排
24
8
泡沫灭火器
9L
个
4
9
矿用本安型信号灯
DHX0.17/3L(A)
台
2
10
卷纸
卷
30
11
矿泉水
1500ml
瓶
288
12
运尸袋
个
5
13
担架
套
2
14
灯箱
1m×2m
个
1
15
展板
600mm×900mm
个
6
16
避灾路线反光牌
个
12
17
反光条
卷
1
18
硐室反光牌
个
2
下避难硐室设置防火密闭门,防火密闭门均向外开启,防火密闭门两侧预留供水管及供气管口,管口位置应高于地板0.3m以上,用管架托起。井下避难硐室是供井下人员遇灾时紧急避难场所,严禁留作其它用途,不得在其中堆放材料及杂物。
矿井投产移交时,从回采工作面开切眼起,在两侧的胶带顺槽和辅助运输顺槽,以及掘进工作面距离大巷大于1000m,回采工作面必须设井下救生舱。为了配合井下井底永久避难硐室,增加避难空间,在1101盘区内设井下移动式硬体救生舱4台KJYF-10/96型矿用移动式硬体救生舱。
四、压风自救:
本矿地面设压风机房,设EAS-175型动力用空气压缩机两台,其中一台工作,一台备用。该空压机排气量为22.9m3/min,排气压力为0.85Mpa,故所选型号及台数能满足正常工作需要。
配套选用Y315M2-8型电动机,功率132kW,额定电压380v。起动控制设备选用JJ1B型自耦减压起动柜。
五、供水施救
生活用水现主要取自奥陶系岩溶水,现有深井位于地面工业广场东320m处,井深445m。本矿设单独供水施救系统,向井下供应自来水。
供水管道布置于各主要巷道,主平硐、副平硐、主要大巷管径为DN50,分支管道管径为DN25,其中主管道布置5327m,分支管道布置4890m,可满足事故状态下的供水施救。
1.安装地点和技术方案
1)综采工作面:
在1101盘区110101工作面上下口40米各设1施救站,施救站每处分出5个分支接¢10闸阀供施救用水。采煤面运输顺槽每隔50米设一三通及闸阀,采煤面回风顺槽每隔100米设一三通及闸阀,两顺槽每隔200米设一处施救站,每个施救站每处分出个5个分支接¢10闸阀供施救用水,以上供水施救装置要随着工作面的回采不断向后移设。
2)掘进工作面:
综掘工作面有1101盘区的110103回风顺槽掘进头、110105运输顺槽掘进头,上述掘进巷道在距工作面100米处各设1处施救站,分出个5个分支接¢10闸阀供施救用水。
3)盘区主要进、回风巷
盘区主要进、回风巷每隔100米设一三通及闸阀,运输巷每隔40米设一三通及闸阀。
4)车场和等候硐室等人员集中地段
井底车场及硐室由于人员比较集中1处施救站,分出个5个分支接¢10闸阀供施救用水。
5)机电硐室、水泵房等有岗位工人作业的地方必须设三通及闸阀。
6)安装要求
(1)安装位置应尽可能接近工作场地,最远不超过40米,保证井下工作人员在发生灾害时有足够的时间进入并开启施救装置,真正起到救灾防护的作用。
(2)特殊情况或特殊需要时,安要求的地点及数量进行安装。宜考虑在压风施救就地供水。
(3)供水点前后2m范围无材料、杂物、积水现象。宜设置排水沟。
(4)供水管道阀门高度:距巷道底板一般1.2-1.5m以上。
(5)供水施救管路水平、牢固,安装。
(6)供水施救部件齐全完好,阀门手柄方向一致,且与主管平行。
六、通信联络系统
该系统主要由地面部份:RT-CCP1000-BPC调度机(MCU一主一备)、调度台、千兆交换机,井下部分:KT137-F矿用本安型多功能通信分站、KT137-S矿用本安型手机、KDW660-18B隔爆兼本安电源、KJJ172矿用隔爆兼本安型环网交换机(可选用)等组成。
无线通信系统与有线通讯系统通过RT-CCP1000-BPC调度机的物理连接,有机的结合为一体,相互间可以顺畅通话,可以统一调度管理,形成了煤矿调度通讯指挥系统。
1.传输系统
该传输系统支持两种传输方式光缆连接传输和环网连接。
2.有线通信系统
本方案总共224门,井下50门电话,模拟中继16门,数字中继4条(E1口),1个触摸屏调度机。
3.无线通信系统
设计选用1套KT137-F型矿用无线通信系统其使用方法、功能、性能,类似于我们日常使用的手机,一种全新的高科技煤矿井下无线通信调度方式。能够替代现有的煤矿调度系统、人员定位系统和井下小灵通系统。
在现有网络资源不改变的情况下,选择在地面机房架设指挥调度中心,充分利用原有的模拟电话线路和电话机终端,使wifi电话与普通电话机可以实现互通.地面和井下通过一根主干光纤进行通信数据的传输。这样就实现了所有内部分机的互通,同时IP调度机配备FXO口板卡后,可以将原先接在程控交换机上的中继线接到IP调度机上,从而组成和原有使用习惯完全相同的电话系统。
由于使用光纤进行语音传输,摆脱了因为传输距离长而造成的信号衰减问题,同时一条光纤即可满足日后不断扩容的需要,无须再为增加电话而加铺电缆,因此彻底解决了传统通信方式语音质量差.扩容不便的烦恼。
KT137-F矿用本安型多功能通信分站,用于井下网络组建,本安设计,适用于井下各类地域。标准的网络结构,使其既能独立组网,又能作为环网的补充。经过优化的无线网络端口,使得该分站具备井下无线基站的功能,一机多用。多功能接口设计,提供总线、网络、光、电等接口形式,现场使用极其方便。
四、应急广播系统
本系统是一款采用电脑控制的全自动音频广播系统,电脑硬盘作为存储媒体。可以实现广播系统的全面智能化、自动化、数字化、无人值守等功能,广泛应用于学校、厂矿、宾馆和广场等需要公共广播的各种公共场所。
由于电子技术的飞速发展和低功耗电子器件的不断诞生,本安防爆技术得到了更为广阔的推广和应用。特别是由于本质安全型(简称本安型)防爆形式与其他防爆形式相比,不仅具有结构简单,适用范围广,而且还具有易操作和维护方便等特点,因此这种通过抑制点火源能量为防爆手段的本安型防爆仪表已被制造商和用户接受。
我公司的智能广播系统产品严格按照本安防爆技术标准设计,符合国家GB3836.4 标准。达到了国家对本安产品的设计要求,而且产品稳定性好,更适于在工业环境中应用。
智能网络MP3 广播系统,是广播系统的播放智能化自动化产品,它可以加在任何广播系统的前端实现广播系统的自动播出、无人值守等功能,并且实现播出的内容数字化。采用全数字方式存储和播放音频信号,用来代替传统的磁带卡座、CD 等模拟音频播放设备。并可通过局域网络组建大型智能化播音系统,建成“数字高品质录音、数字非线性编辑、数字全自动播出”的“数字化、网络化”音频播出系统。也可通过软件及RS485 串口控制外设,如功放、调频发射机等。
1.地面基站设置
以覆盖整个矿区为设置原则,根据无线基站的有效范围能力,在无遮挡情况下无线通信最远可达1000米,在实际使用过程中,一般以200-300米为半径设置,具体情况需要看矿区的实际环境而定。
2.井下基站设置
井下基站设置以重点区域、主要区域、巷道岔口等必需覆盖为设置原则,井下环境特殊,在实际使用过程中,一般最多以300米为半径设置,具体情况需要看巷道的实际环境而定,也可以参照人员定位分站的布置情况。
3.无线手机
无线(WIFI)三防手机50部 。
