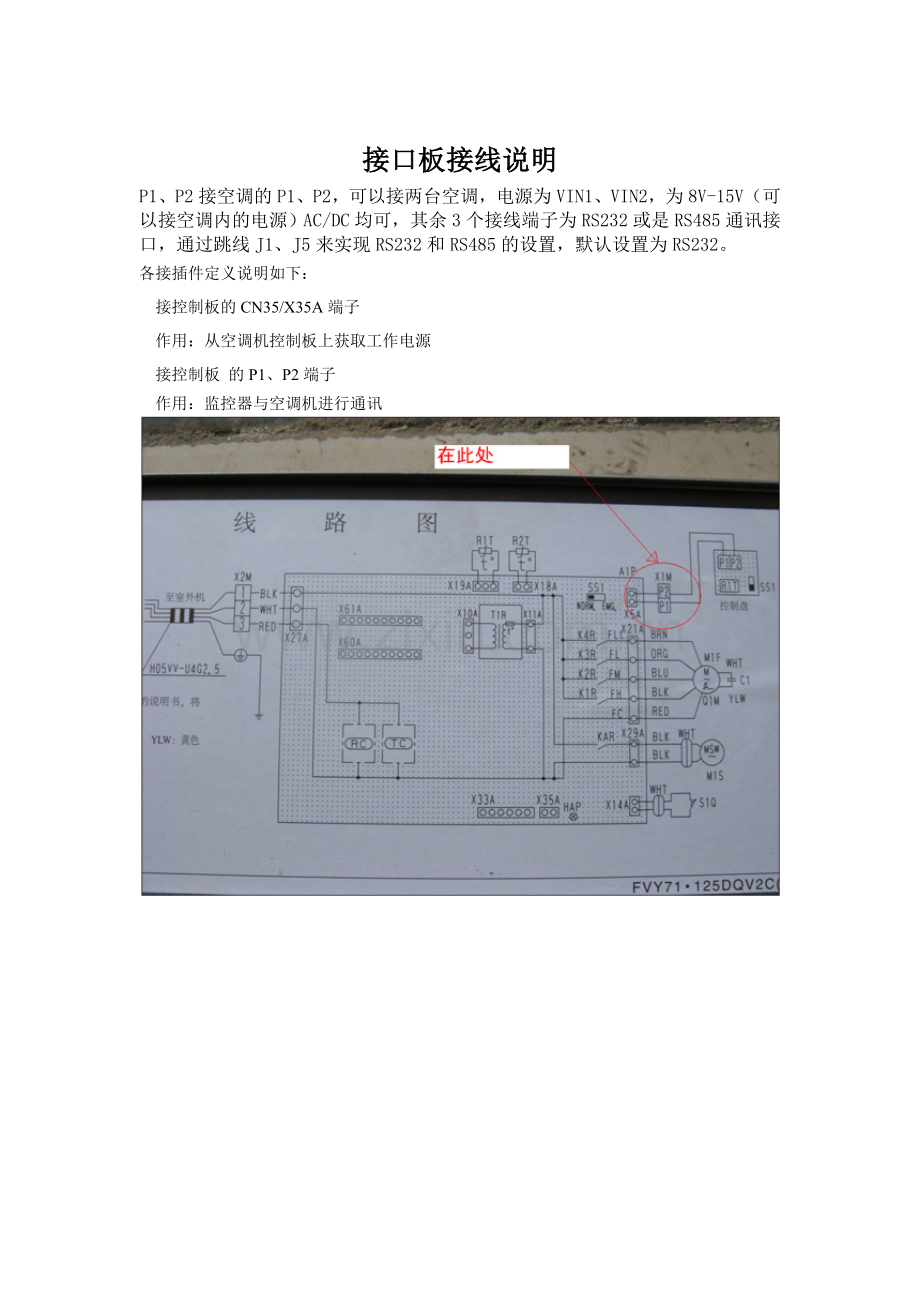

接口板接线说明
P1、P2接空调的P1、P2，可以接两台空调，电源为VIN1、VIN2，为8V-15V（可以接空调内的电源）AC/DC均可，其余3个接线端子为RS232或是RS485通讯接口，通过跳线J1、J5来实现RS232和RS485的设置，默认设置为RS232。
各接插件定义说明如下：
接控制板的CN35/X35A端子
作用：从空调机控制板上获取工作电源
接控制板 的P1、P2端子
作用：监控器与空调机进行通讯

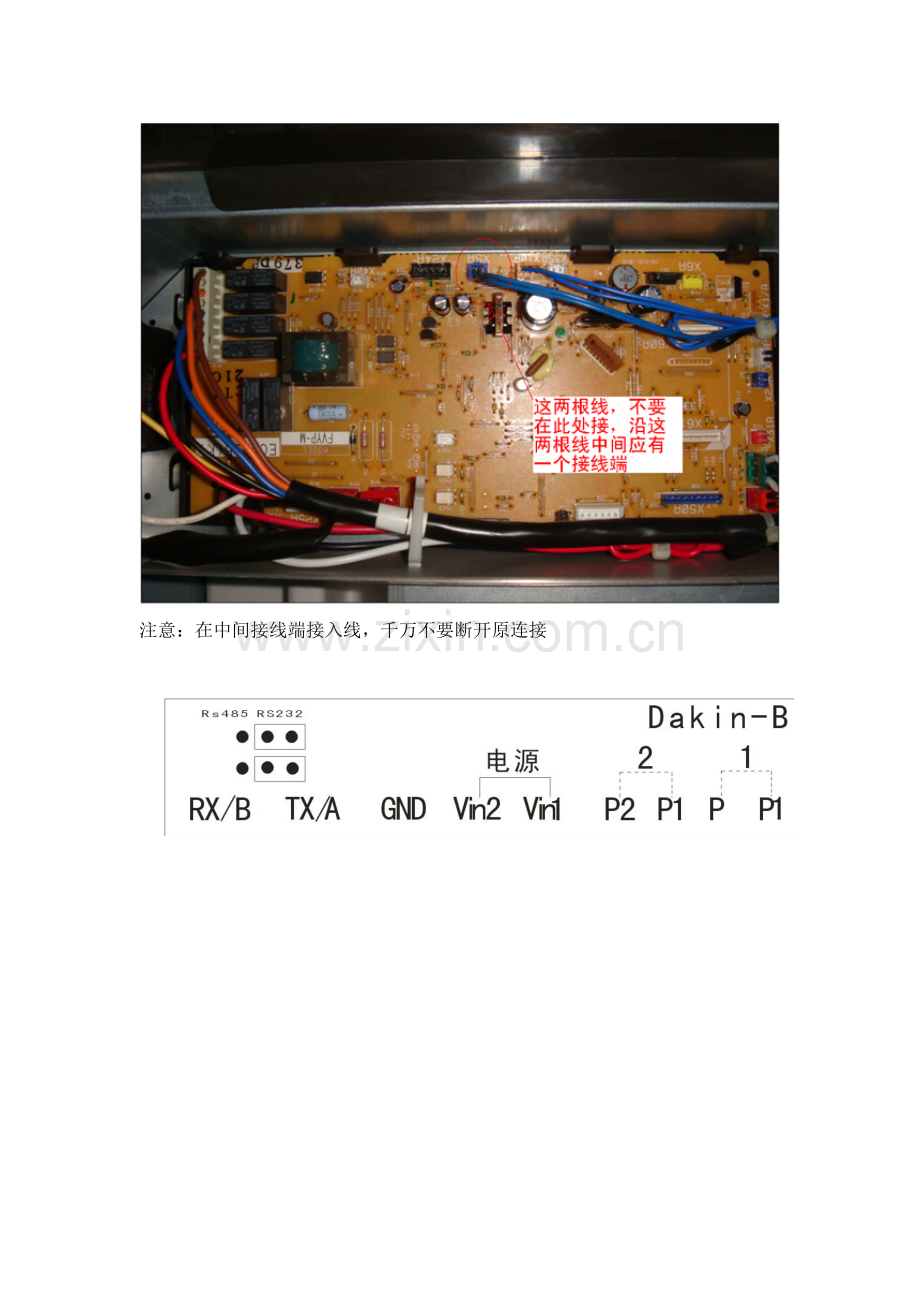

注意：在中间接线端接入线，千万不要断开原连接
