盱眙中澳生态城
悬挑平台安装搭设方案
1、 编制依据
本方案依据《建筑施工高处作业安全技术规范》(JGJ80-91), 《关于加强建筑施工悬挑式卸料钢平台安全管理的监督意见》(常建安监(2008)32号)等规范编制。
2、材料选择
1、主梁槽钢采用16号槽钢槽口水平，次梁采用12号槽钢槽口水平。钢材强度等级不低于Q235，其质量应符合现行国家标准《碳素钢结构》（GB/T 700）和《低合金高强度结构钢》GB/T 1591的规定。
2、脚手板、脚手片采用符合有关要求。
3、斜拉钢丝绳采用16钢丝绳。
4、吊环的直径为25mm。

3、悬挑平台搭设流程及要求
卸料平台上应用长度3m，50*100木方纵向铺设，间距150mm，并用12#铁丝绑扎牢固，其上用2mm多层板满铺。
卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，并将料台后支腿用压板压紧。卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下：
1、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。
2、斜拉杆或钢丝绳，两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。
3、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。
4、悬挑式卸料平台安装时，卡头不得少于4个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。
5、台面应面铺脚手板。

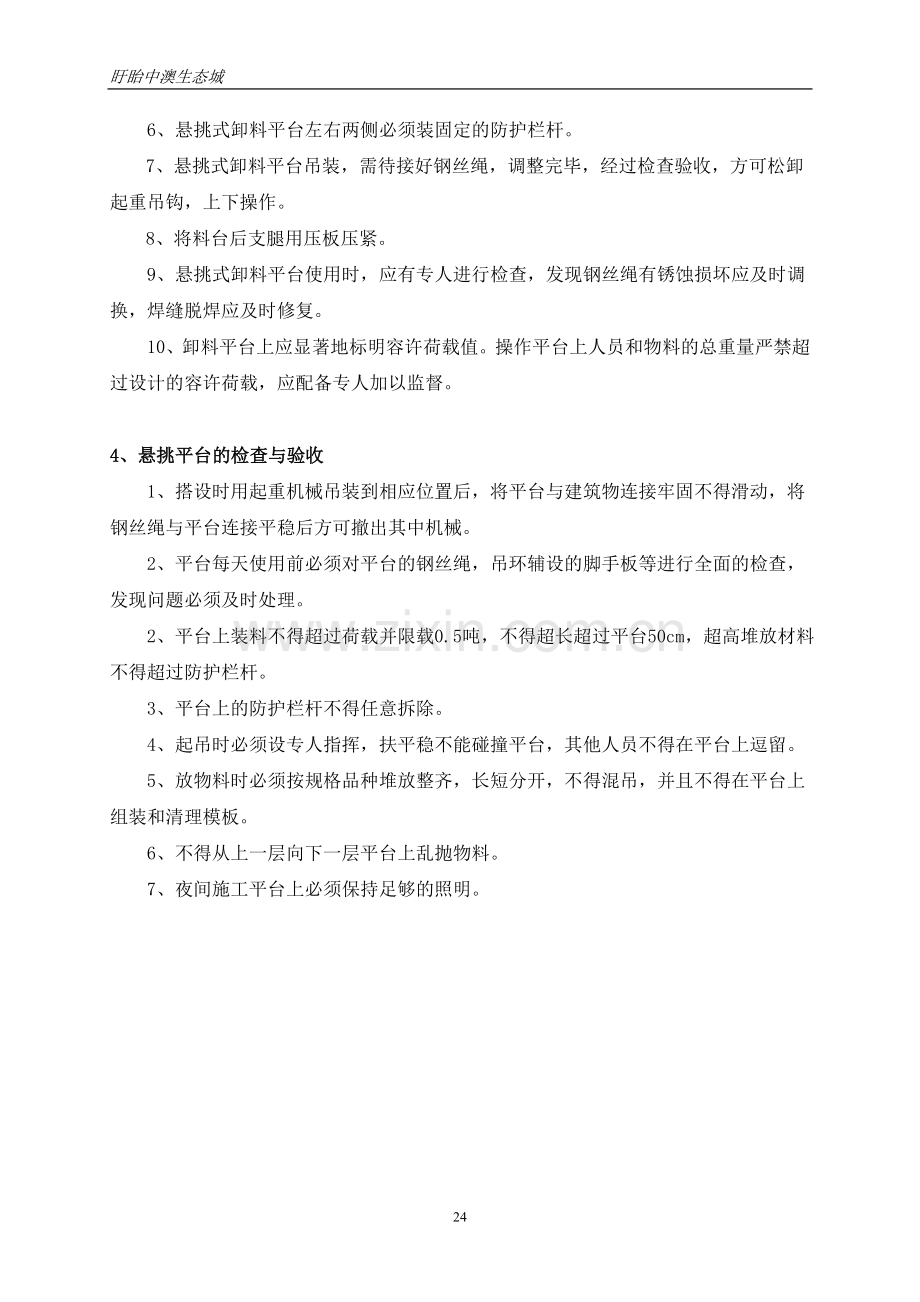

6、悬挑式卸料平台左右两侧必须装固定的防护栏杆。
7、悬挑式卸料平台吊装，需待接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。
8、将料台后支腿用压板压紧。
9、悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。
10、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。

4、悬挑平台的检查与验收
1、搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出其中机械。
2、平台每天使用前必须对平台的钢丝绳，吊环辅设的脚手板等进行全面的检查，发现问题必须及时处理。
2、平台上装料不得超过荷载并限载0.5吨，不得超长超过平台50cm，超高堆放材料不得超过防护栏杆。
3、平台上的防护栏杆不得任意拆除。
4、起吊时必须设专人指挥，扶平稳不能碰撞平台，其他人员不得在平台上逗留。
5、放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台上组装和清理模板。
6、不得从上一层向下一层平台上乱抛物料。
7、夜间施工平台上必须保持足够的照明。
