lcd基本知识简介及制造流程介绍PPT课件.ppt

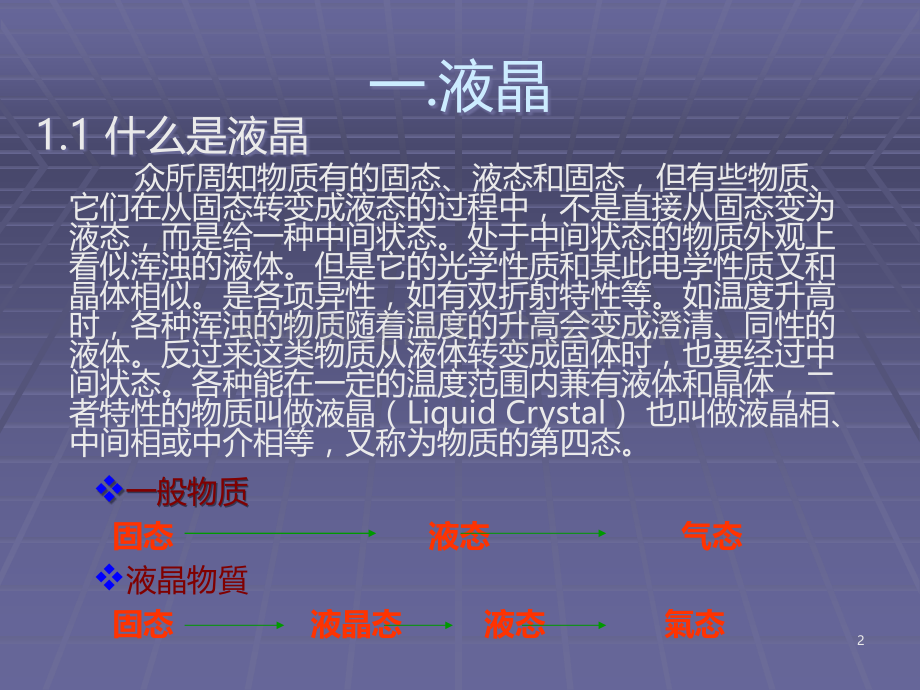

1 1目 录一、液晶一、液晶二、二、LCDLCD的分类的分类三、三、LCDLCD的显示原理的显示原理四、四、LCDLCD的主要技术指标的主要技术指标五、五、LCDLCD制造流程制造流程2 2一.液晶1.1 什么是液晶 众所周知物质有的固态、液态和固态，但有些物质、它们在从固态转变成液态的过程中，不是直接从固态变为液态，而是给一种中间状态。处于中间状态的物质外观上看似浑浊的液体。但是它的光学性质和某此电学性质又和晶体相似。是各项异性，如有双折射特性等。如温度升高时，各种浑浊的物质随着温度的升高会变成澄清、同性的液体。反过来这类物质从液体转变成固体时，也要经过中间状态。各种能在一定的温度范围内兼有液体和晶体，二者特性的物质叫做液晶（Liquid Crystal）也叫做液晶相、中间相或中介相等，又称为物质的第四态。v一般一般物质物质固态 液态 气态v液晶物質固态 液晶态 液态 氣态3 3结晶结晶结晶结晶酯酯酯酯加热加热 加热加热 透明透明液体液体 冷却冷却冷却冷却 乳白色乳白色浑浊液体浑浊液体 1888年奥地利植物学家 F.Reinitzer 在加热胆甾醇苯甲酸酯结晶试验时发现：1.2 液晶的发现及命名 德国物理学家 O.Lehmann 将其称为：Fliessende Krystalle(德语)英文为：Liquid Crystal 中文即：液晶4 4 晶体 向列相液晶 各向同性相 5 51.3 液晶分子的结构CN化学家的观点物理学家的观点 形状各向异性,长度 4倍宽度上述分子(5CB)是 2 nm 0.5 nm 分子长轴有一定刚性 分子末端含有极性或可极化的基团CH3-(CH2)4C N6 61.4液晶的种类向列液晶：分子沿某一择优方向取向，分子重心无序分布分子沿某一择优方向取向，分子重心无序分布胆甾相液晶：分子在空间形成连续的螺旋结构，在分子在空间形成连续的螺旋结构，在 垂直于螺旋轴的平面内分子排列类似向列相垂直于螺旋轴的平面内分子排列类似向列相层列相液晶：分子沿某一择优方向取向，分子重心有序分分子沿某一择优方向取向，分子重心有序分布布向列相&胆甾相向列型液晶层列型液晶胆甾型液晶7 78 81.5 液晶的特性:光学异向性(Optical anisotropy)介电异向性(Dielectric anisotropy)9 9光学异向性:光学异向性是常发生于晶体物质的特性，较具体的表现就是双折射(Birefringence)特性。双折射顾名思义也就是说光线在物质内部传播时有两种不同的折射率n。ne:(extraordinary refractive index)ne:(extraordinary refractive index)入射光入射光与晶体光轴方向平行时的折射率与晶体光轴方向平行时的折射率。no:(ordinary refractive index)no:(ordinary refractive index)入射光入射光与晶体与晶体光轴方向垂直时的折射率光轴方向垂直时的折射率。1010双折射定义:n=ne e no one e no:positive birefringent(o:positive birefringent(大部份液晶大部份液晶属于这种类型属于这种类型)ne e 0的液晶当电场加入时，以右图的B态最稳定。0 0介电异向性应用示例:1313二.液晶显示器（Liquid Crystal Display）液晶具有固定的偶极矩，介电各向异性。所以施加电场可使 液晶分子轴发生移动，于是液晶分子的排列发生改变。从而改变其光学性质来达到其显示的效果。这是液晶做为显示器的基本原理14142.1 LCD的优点 信息显示技术随着信息社会化的发展显得越来越重要，液晶显示器与其它显示器相比其有很多优点。平面型显示、体积小、重量轻、便于携带；功耗低、驱动电压低；寿命长，一般在5万小时以上；不含有害射线，对人体无害；被动显示，不易被强光冲刷；易于驱动，可用大规模集成电路直接驱动；结构简单，没有复杂的机械部分；造价成本低。15152.2 LCD的缺点与限制性 随着液晶显示器的广泛应用，人们也可以发现其有些缺点：由于它是被动元件，本身不发光，在暗处需借助其它的光源才具有可视性；有视角之限；响应速度（30ms-120ms）与其他元件相比尚嫌差些；有操作温度的限制16162.3 LCD的分类 根据液晶分子扭曲程度，LCD可分为下列几类：TNTN：扭曲向列型（：扭曲向列型（Twist nematicTwist nematic）液晶显示器。）液晶显示器。HTNHTN：高扭曲向列型（：高扭曲向列型（High Twist nematicHigh Twist nematic）液晶显）液晶显 示器。示器。STN STN：超扭曲向列型（：超扭曲向列型（Super Twist nematicSuper Twist nematic）液晶显示器。）液晶显示器。FSTN FSTN：补偿膜超扭曲向列型：补偿膜超扭曲向列型(Film Super Twist)(Film Super Twist)液晶显示器液晶显示器.TFT TFT：薄膜晶体管（薄膜晶体管（Thin-film transistorThin-film transistor）液晶显示器。）液晶显示器。1717LCD的分类 LCD 按显示方式可分为 半透射 反射 全透 显示器18182.4 LCD主要产品特征类型类型类型类型扭曲角扭曲角扭曲角扭曲角显示模显示模显示模显示模式式式式TNTNTwist 90Twist 90 PositivePositive :白底黑字白底黑字Negative:Negative:黑底白字黑底白字HTNHTNTwist 1Twist 10 00 0-1-18 800PosPosi itive :tive :白底黑字白底黑字Negative:Negative:黑底白字黑底白字STNSTNTwist 180Twist 180-270-270PosPosi itive :tive :黄绿底黑字黄绿底黑字(Y-G mode)(Y-G mode)灰底蓝紫字灰底蓝紫字(Gray mode)(Gray mode)Negative:Negative:蓝底白字蓝底白字(Blue mode)(Blue mode)FSTNFSTNTwist 180Twist 180-270-270PosPosi itive :tive :白底黑字白底黑字Negative:Negative:黑底白字黑底白字1919LCD的显示模式a.正性显示（Positive）b.负性显示（Negative）20202.5 各种LCD的优缺点及应用对比类别类别类别类别TNTNHTNHTNSTNSTNFSTNFSTN优点优点优点优点1.1.价格便宜价格便宜1.1.视角范围比视角范围比TNTN宽宽1.1.视角范围宽视角范围宽1.1.具有具有STNSTN的的所有优点所有优点2.2.应用范围广应用范围广2.2.较容易生产较容易生产2.2.显示模式多样化显示模式多样化3.3.容易生产容易生产3.3.价格较便宜价格较便宜3.3.实用范围广实用范围广2.2.底色较好底色较好4.4.黑白显示效果黑白显示效果最好最好4.4.可实现多路驱动可实现多路驱动,显示信息量大显示信息量大缺点缺点缺点缺点1.1.视角范围较窄视角范围较窄1.1.对比度差对比度差1.1.对制程对制程较大较大1.1.具有具有STNSTN缺点缺点2.2.显示模式单一显示模式单一2.2.显示效果一般显示效果一般2.2.对原材料要求高，成对原材料要求高，成本高本高2.2.成本比成本比STNSTN更高更高（偏光片）（偏光片）3.3.只适用于低路只适用于低路数驱动数驱动,高驱动高驱动对比度差对比度差3.3.不适合制造高驱不适合制造高驱动动LCD,LCD,对比度差对比度差.3.3.对制程工艺、设备要对制程工艺、设备要求高求高,良率低良率低适用适用适用适用范围范围范围范围计算器计算器/电子表电子表/电电话机话机/游戏机等较游戏机等较低档的家用电子低档的家用电子产品产品一般仪器一般仪器/仪表仪表较高档的仪器较高档的仪器/仪表仪表/汉汉显机显机/记事本等记事本等同同STNSTN2121三LCD 显示原理3.1 LCD基本构造 22222323从图中可以看出从图中可以看出,液晶显示器是一个由上下两片导液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料封材料-胶框（一般为环氧树脂）密封，盒的两个胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。外侧贴有偏光片。液晶盒中上下玻璃片之间的间隔，即通常所说的液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十盒厚，一般为几个微米（人的准确性直径为几十微米）。上下玻璃片内侧，对应显示图形部分，微米）。上下玻璃片内侧，对应显示图形部分，镀有透明的氧化铟镀有透明的氧化铟-氧化锡（简称氧化锡（简称ITOITO）导电薄膜，）导电薄膜，即显示电极。电极的作用主要是使外部电信号通即显示电极。电极的作用主要是使外部电信号通过其加到液晶上去。过其加到液晶上去。2424a.a.偏光片有一固定光轴偏光片有一固定光轴,它的作用只允许偏振方向与它的作用只允许偏振方向与其偏光轴相同的光通过其偏光轴相同的光通过,其余的光被吸收其余的光被吸收,即自然光即自然光通过偏光片后通过偏光片后,只剩下振动方向与偏光轴相同的光只剩下振动方向与偏光轴相同的光,即线性偏光即线性偏光.b.b.偏光片使线性偏振光在通过液晶盒时偏光片使线性偏振光在通过液晶盒时,其偏振方向其偏振方向沿着液晶分子扭转沿着液晶分子扭转9090 c.当上下两个偏光片的偏光轴互相平行时当上下两个偏光片的偏光轴互相平行时,光线通过光线通过,d.当上下两个偏光片的偏光轴互相垂直时当上下两个偏光片的偏光轴互相垂直时,光线不能光线不能通过通过.偏光片2525偏光片基本原理图:2626偏光片的基本结构保護膜TAC膜PVA膜TAC膜压敏膠離型膜 一般透过型偏光片27273.3 LCD显示原理图(如下图)2828a.a.此图表示在互相垂直的偏光片之间设置此图表示在互相垂直的偏光片之间设置TNTN排列液排列液晶盒的光电的反应晶盒的光电的反应.b.b.在液晶盒未加电场时在液晶盒未加电场时,前偏光片的偏振光顺着液晶前偏光片的偏振光顺着液晶分子的扭曲结构扭曲分子的扭曲结构扭曲9090,变成和后片偏光片的光变成和后片偏光片的光轴一致轴一致,顺利到达后偏片顺利到达后偏片,显示为透明状态显示为透明状态,处于非处于非显示态显示态(非选择态非选择态).).C.C.在液晶盒中加电场时在液晶盒中加电场时,驱动电路将驱动的信号电压驱动电路将驱动的信号电压加到需要显示的有关电极时加到需要显示的有关电极时,该部分液晶分子扭曲该部分液晶分子扭曲结构消失结构消失,失去了旋光能力失去了旋光能力,从前偏光片射出的偏从前偏光片射出的偏振光的偏振方向未经改变就到达后偏光片振光的偏振方向未经改变就到达后偏光片,由于前由于前偏光片的偏振方向与后偏光片的偏振方向垂直偏光片的偏振方向与后偏光片的偏振方向垂直,偏偏振光无法透过后偏光片振光无法透过后偏光片,这样这样,该显示电极部分就该显示电极部分就变得不透明变得不透明,显现黑色显现黑色,处于显示态处于显示态(选择态选择态).).2929 在TN型液晶显示器中充有正性向列型液晶。液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。上下玻璃表面的定向方向是相互垂直的，这样，在垂直于玻璃片表面的方向，盒内液晶分子的取向逐渐扭曲，从上玻璃片到下玻璃片扭曲了90（参见下图），这就是扭曲向列型液晶显示器名称的由来。3030TN 型LCD光电效应示意图3131四 LCD的主要技术指标4.1 电光响应特性：液晶显示器的相对透光率随着外加信号电压变化而变化，就是电光响应特性，这是最重要的特性之一。32324.2 对比度液晶显示器的对比是显示状态和非显示状态相对透光率的比值，当对比度5时，图象清晰。4.3 视角范围LCD的对比度跟视角（即人眼观察角度）有关。对比度随 观察角度变化的特性称之为视角特性。视角特性指标。一般取定一个对比度的最小可接受值，来考察对比度大于这个值的视角范围，这个范围称为视角锥。视角分类3点6点9点12点其他333334344.4 响应速度LCD经常显示不断变化的图象。人眼的反应时间大约为100毫秒。故显示图象的变化以外加信号电压变化的响应不应低于这个速度，描述液晶显示器动态特性的响应时间，通常用三个常数等表示延迟时间，上升时间（Tr）和下降时间（Tf）transmissionNon-selected StateSelected StateNon-selected State90%10%10080604020On time(Ton)Rise time(Tr)Off time(Toff)Fall Time(Tf)T(mS)35354.5 功耗功耗是LCD工作所消耗的能量，一般在微瓦/平方厘米量级，功耗低是LCD最大的优点之一。LCD功耗的大小取决于显示面积，驱动电压及频率、液晶的电阻率、介电常数和盒厚等。其中液晶的正电阻率很容易随液晶被污染而急剧下降。故液晶的妥善保存至关重要。36364.6 温度特性 我们知道液晶材料只在一定的温度范围内呈现液晶态，即使在液晶态温度范围之内，温度的变化也会影响液晶材料的物性参数。如粘度，介电常数和弹性常数等。从而造成底色，对比度，响应速度等的变化。3737 Q&A3838ITO玻璃投入玻璃清洗与干燥涂光刻胶预烘曝光脱膜蚀刻坚膜显影TOP涂布UV烘烤TOP固化清洗涂取向剂清洗PI固化摩擦定向预烘烤清洗干燥喷衬垫料五LCD工艺流程印密封框对位贴合压烤 固化前制程前制程5.1 LCD产品制作工艺流程图印导电点3939后制程后制程切割裂片X方向）灌注液晶封口固化再定向清洗印油墨固化油墨贴偏光片消泡外观检察上针脚/热压纸包装入库喷码打粒（Y方向）光台检测电测FQC/QA 40405.2 LCD制作工艺流程简介从LCD工艺流程图可知,LCD全部制作过程大体分为40多道工序,其中实际TN制程有20多道工序,STN有30多道工序,有些工序是特殊制程,只当客户有特殊要求才实施.这些工序又可分为ITO图形蚀刻(图形段)定向排列（PI 及摩擦）空盒制作切割与灌液晶和成品检测与包装五个阶段41415.2.1 ITO图形蚀刻(光刻)本阶段在导电玻璃上蚀刻出显示所需要的本阶段在导电玻璃上蚀刻出显示所需要的ITOITO电极图形电极图形.(1)ITO(1)ITO导电导电玻璃投入玻璃投入 （预清洗）（预清洗）根据产品要求根据产品要求,准备好适合清洗所需规格的ITO玻璃（厚度，面电阻，基板厚度，面电阻，基板类型），类型），玻璃的正面都朝同一方向放置，即让所有待清洗玻璃的识别角朝同一方向放置。同一方向作业。玻璃尺寸：玻璃尺寸：14X1614X16英寸英寸 厚度：厚度：1.1mm1.1mm，0.7mm,0.55mm,0.4mm0.7mm,0.55mm,0.4mm(2)(2)玻璃清洗与干燥玻璃清洗与干燥将符合生产规格的将符合生产规格的ITOITO玻璃用化学，物理的方法将玻璃用化学，物理的方法将ITOITO玻璃表面的杂质玻璃表面的杂质油油污洗凈污洗凈,然后把水除去并干燥然后把水除去并干燥,保证下道工序的加工质量保证下道工序的加工质量.化学方法：化学方法：清洗剂，碱清洗剂，碱 物理方法：毛刷，超声波，高压冲洗物理方法：毛刷，超声波，高压冲洗,高压空气等高压空气等 4242(3)(3)涂光刻胶涂光刻胶涂胶是光刻的首道工序，它是在ITO玻璃ITO面上均匀涂一层光刻胶，涂胶的效果好坏直接影响光刻的质量，它主要控制的内容为：光刻胶的配制，涂层厚度及均匀性，涂层表面状态等。涂胶玻璃后如图ITO膜光刻胶玻璃基板在ITO玻璃上涂光刻胶4343(4)前烘前烘的目的是促使胶膜内溶剂充分挥发，使胶膜干燥以增强胶膜与ITO玻璃表面的粘附性和胶膜的耐磨性。曝光时，掩模版与光刻胶即使接触也不会损伤光刻胶膜和沾污掩模膜，同时只有光刻胶干净、在曝光时，光刻胶才能充分地和光发生反应。工艺控制：温度，时间（拉速）4444(5)(5)曝光曝光用紫外光通过预先制作好的菲林照射到光刻胶表面用紫外光通过预先制作好的菲林照射到光刻胶表面（选择性照射）（选择性照射）,使被紫外光照射部分的光刻胶层发使被紫外光照射部分的光刻胶层发生反应生反应.在紫外光灯下对光刻胶进行选择性曝光在紫外光灯下对光刻胶进行选择性曝光,如如下图所示下图所示.UV光光刻胶ITO膜玻璃基板曝光曝光示意图注意：涂感光胶至曝光区域为黄灯区 曝光光积量，UV光强均匀性，间隙，异物，位置等4545(6)(6)显影显影用显影液处理玻璃表面用显影液处理玻璃表面,将经过光照分解的光刻胶将经过光照分解的光刻胶层层(正性胶正性胶)除去除去,保留未曝光部分的光刻胶层保留未曝光部分的光刻胶层,用使用使受受UVUV光照射部分的光刻溶于显影液中光照射部分的光刻溶于显影液中.显影后的玻显影后的玻玻要经过一定温度的坚膜处理玻要经过一定温度的坚膜处理,如下图所示如下图所示.光刻胶ITO膜玻璃基板显影效果图4646(7)坚膜由于显影时光刻胶膜发生软化、膨胀、影响胶膜的抗蚀能力，因此显影后必须用适当温度烘焙玻璃以除水分，增强胶膜与玻璃的粘附性，这个过程称坚膜。坚膜有用烤箱和红外线两种。坚膜的条件：一是温度，另一是时间（拉速），一般情况下坚膜条件高于前烘条件。4747(8)(8)蚀刻蚀刻用一定配比的酸把玻璃上未受到光刻胶保护的ITO膜去掉，而将有光刻胶保护的ITO留下来，最终形成所需的图案。如图所示，选用的刻蚀液一般要能把ITO刻掉，同时又不会损伤玻璃表面的光刻胶，一般选用一定比例的HCl、HNO3（或FeCl3）、水的混合液。蚀刻的温度和时间对蚀刻的效果影响很大。光刻胶ITO膜玻璃基板蚀刻效果图4848(9)脱膜用高浓度碱液作脱膜液,将玻璃上剩余的光刻胶剥离掉,使ITO玻璃上形成与菲林图形完全一致的ITO图形,如下图所示.一般同时使用毛刷擦洗加强脱膜效果。再用DI水将胶屑清洗干净并干燥。ITO膜玻璃基板去膜后效果图4949图形段小结一般以上几个工艺过程称为光刻过程，其在LCD制造中起着关键性的作用，光刻质量的好坏直接影响到器件的性能、成品率和可靠性。光刻质量的基本要求如下：刻蚀的图形完整，尺寸准确、边缘整齐、线陡直图形内无多余ITO图案、针孔、毛刺等、刻蚀干净。刻蚀后玻璃表面清洁，没有刻蚀不良，没有残留的胶质、油渍等。图形定位准确，各类标记完整。5050(10)(10)TOPTOP涂布涂布工艺流程图中的工艺流程图中的TOPTOP涂布工艺是特殊流程涂布工艺是特殊流程,一般的一般的TNTN及及STNSTN产品产品,不要求经过这些步骤不要求经过这些步骤.TOP.TOP涂布工艺涂布工艺是在光刻工艺之后是在光刻工艺之后,再做一次再做一次SiO2SiO2的涂布的涂布,以便把蚀以便把蚀刻区与非蚀刻区之间的沟槽填平并把电极覆盖住刻区与非蚀刻区之间的沟槽填平并把电极覆盖住,这既可以起到绝缘层的作用这既可以起到绝缘层的作用,又能有效地消除非显又能有效地消除非显示状态下的电极底影示状态下的电极底影,还有助于改善视角特性等还有助于改善视角特性等.所所以以,一些高档次的一些高档次的STNSTN产品要求有产品要求有TOPTOP涂布工艺制程涂布工艺制程.51515.2.2 定向排列本阶段是将蚀刻后的本阶段是将蚀刻后的ITOITO玻璃表面涂定向层玻璃表面涂定向层,并用特并用特定的方法对定向层进行处理定的方法对定向层进行处理,以使液晶分子能在定以使液晶分子能在定向层表面沿特定方向扭曲向层表面沿特定方向扭曲,这是这是LCDLCD生产的特有工生产的特有工艺艺.(1)(1)涂定向剂涂定向剂用一定的方法用一定的方法,将有机高分子定向材料涂在玻璃表将有机高分子定向材料涂在玻璃表面面.即在即在ITOITO玻璃上的适当位置涂一层均匀的定向层玻璃上的适当位置涂一层均匀的定向层.同时对定向层做固化处理同时对定向层做固化处理.如下图所示如下图所示.5252ITO膜玻璃基板取向层涂取向层一般生产中低档LCD的定向材料都是用PA,即聚酰亚胺酸，它是通过二酐与二胺在低温聚合反应全成的，其在高温下脱水固化后（化学上层是一种环化反应），即成为聚酰亚胺（PI），聚酰亚胺有很好的化学稳定性，优良的机械性能、高绝缘性、耐高温、高介电常数、耐辐射和不可燃。其分子式为：PA PI5353 取向膜（PI）移印原理APR 版5454(2)(2)固化固化通过高温处理使定向层固化通过高温处理使定向层固化.(3)(3)定向摩擦定向摩擦用绒布类材料以特定的方向摩擦定向层表面用绒布类材料以特定的方向摩擦定向层表面,以使以使液晶分子将来能沿着定向层的摩擦方向排列液晶分子将来能沿着定向层的摩擦方向排列.(4)(4)清洗清洗定向摩擦后玻璃上会留下绒布线等污染物定向摩擦后玻璃上会留下绒布线等污染物,需要采需要采取特殊的清洗步骤来消除污染物取特殊的清洗步骤来消除污染物.5555定向摩擦示意图磨擦定向主要控制的参数有三个：滚筒的转速，平台移动的速度V，以及纤维布被压缩的程度L(磨痕宽度），分析上常定义：N d*r*M/V Nd 为磨擦密度，其中M磨擦的次数，r是滚筒的半径5656定向摩擦前后对比（微观）5757摩擦方向，扭曲方向与视角之间的关系58585.2.3 空盒制作本阶段包括工艺流程图中把两片导电玻璃对迭本阶段包括工艺流程图中把两片导电玻璃对迭,利利用封边材料贴合起来并固化用封边材料贴合起来并固化,制成间隙为特定厚度制成间隙为特定厚度的玻璃盒的玻璃盒.制盒技术是制造制盒技术是制造LCDLCD的最关键技术之一的最关键技术之一.(1)(1)丝印边框及银点丝印边框及银点将封边材料用丝网印刷的方法分别对上板和下板将封边材料用丝网印刷的方法分别对上板和下板玻璃印上边框胶玻璃印上边框胶(环氧树脂环氧树脂)和导电胶和导电胶.(2)(2)喷衬垫料喷衬垫料在下玻璃均匀分布支撑材料在下玻璃均匀分布支撑材料.将一定尺寸将一定尺寸（一般为几个微米）的衬垫料均匀分散在玻璃表面的衬垫料均匀分散在玻璃表面,制盒时制盒时就靠这些衬垫料保证一定的盒厚就靠这些衬垫料保证一定的盒厚.5959(3)对位压合按对位标记将上下玻璃对位粘合,将对应的两片玻璃面用封边材料粘合起来.(4)框胶固化在高温下使封边材料固化.固化时一定在上下玻璃上加上一定的压力,以使盒厚保持均匀.60606161环氧树脂和导电金球 框胶组成 金球的微观结构6262组合段小结 制盒就是把框点两片图案玻璃重叠；利用封接材料贴合起来并固化。其中在制造过程中以下几点需注意：（1）印框点位置；（2）框线及银点的大小及膨胀率；（3）预烤时间及温度；（4）喷粉的密度及均匀性（以平方毫米单位的粒数计）；（5）组合对位；（6）固化温度及时间和降温的速度；（7）贴合时对两片玻璃的压力适中，以防止盒内衬垫料碎化而破坏定向层；（8）贴合好的液晶盒因没有固化，粘接不牢，因需轻拿轻放，以免造成上、下片移动；63633.2.4 液晶灌注本阶段包括把液晶灌入到制好的空盒内本阶段包括把液晶灌入到制好的空盒内,并将灌晶口封并将灌晶口封堵堵,这样液晶盒就基本制成了这样液晶盒就基本制成了.(1)(1)切割与裂片切割与裂片通常一对通常一对ITOITO玻璃可以制作多个液晶盒玻璃可以制作多个液晶盒,为了把为了把LCDLCD灌晶灌晶口露出来口露出来,必须把玻璃适当切割成条状或粒状必须把玻璃适当切割成条状或粒状.6464(2)灌注液晶一般用专门的液晶灌注机在将液晶盒内形成真空，然后利用压差及液晶盒毛细作用将液晶注满LCD盒.6565(3)(3)封口封口及及UVUV固化固化用封口材料用封口材料(如封口树脂如封口树脂)将灌完液晶盒开口堵起将灌完液晶盒开口堵起来来.将灌好LC液晶盒封口表面液晶擦拭干净，点上一定量的UV封口胶，然后用紫外线照射使胶本身发生化学反应和交联、聚合作用，形成牢固的封口，防止屏内液晶向外面漏，也阻止外界污染物侵入屏内液晶中，封口后玻璃如图6666清洁液晶盒外部（包括缝隙）粘附的液晶及其它污物.1.清洗剂 2.超声波 3.加热（4）打粒（5）液晶清洗6767(6)再定向 用适当温度加温一段时间的办法使液晶分子按摩擦方向整齐排布.同时干燥清洗后的LCD。温度 时间 68685.2.5 成品检测及包装这一阶段是这一阶段是LCDLCD生产的最后一个阶段生产的最后一个阶段,包括成品检包括成品检测测贴偏光片和包装等贴偏光片和包装等.6969(1)光台检验 在偏光光台下目视检验LCD半成品的外观、底色等，把不合格品挑出.彩虹内污内刮定向不良等等7070 电测是在加电状态下检查液晶屏的显示图形，电性和功能性缺陷及其他外观缺陷.1.短路 2.缺划 3.大电流 4.显示凸点，多划 5.显示白点（针孔）等等(2)电测7171（3）贴偏光片 在液晶盒两面贴上产品所规定的上下偏光片,这样一个完整的LCD就基本制成了.1.1.上下偏光片型号及贴片方式上下偏光片型号及贴片方式 2.2.偏光片的切片角度偏光片的切片角度 3.3.偏光片的尺寸偏光片的尺寸 4.4.位置及外观缺陷位置及外观缺陷7272(4)(4)消泡消泡用消泡炉热力和气压压力作用下，消除偏光片与用消泡炉热力和气压压力作用下，消除偏光片与璃璃之间的气泡璃璃之间的气泡(5)(5)外观检验外观检验对液晶盒进行外观检查对液晶盒进行外观检查,并对一些情况做处置并对一些情况做处置.(6)(6)上针脚或热压纸上针脚或热压纸对用户有上针脚或热压纸的产品时对用户有上针脚或热压纸的产品时,安装适当的金安装适当的金属电极针脚或热压纸属电极针脚或热压纸.(7)(7)终验终验按出厂检验标准按出厂检验标准,对成品进行检验把关对成品进行检验把关.7373制造LCD使用的原物料LCD制造使用的原物料指LCD生产出后产品中所保留的原材料,主要包括：ITO玻璃，液晶、偏光片、PI液、丝印胶（印框胶、导电胶）、封口胶、导电金球、中间粉等。通常所讲LCD的三大主要原物料为：液晶、ITO玻璃及偏光片。制造LCD的辅助材料是指产品生产过程中使用而最终产品中不存在的原材料如：光刻胶及稀释剂、NMP、PI稀释剂、BC液、SiO2稀释剂、磨擦布、异丙醇、乙醇、丙酮、清洗剂、酸、碱等。7474 Q&A
