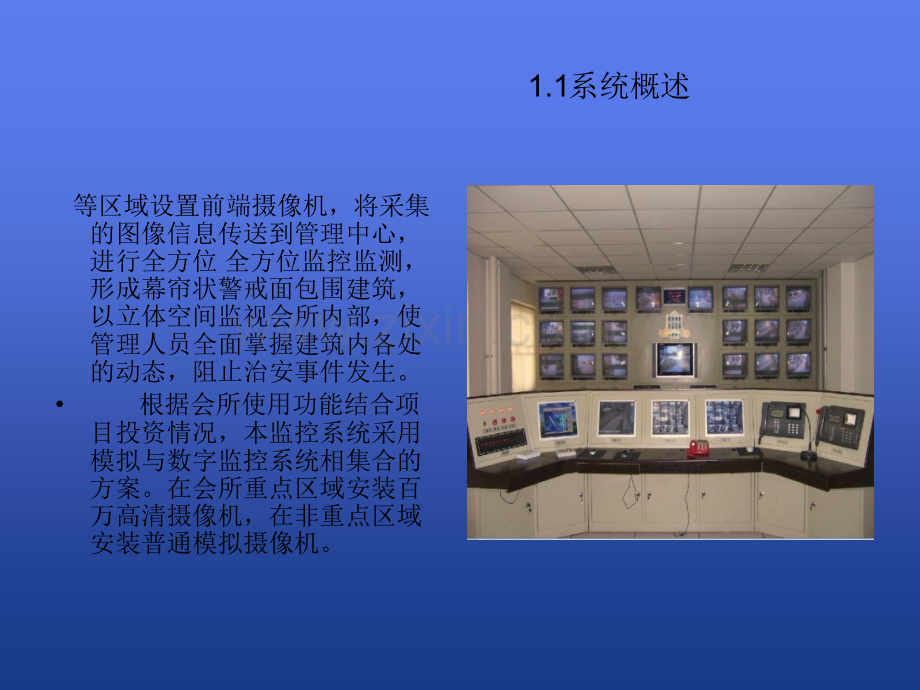

监控系统设计方案1.1系统概述随着视频监控报警系统的逐步推广和广泛应用,它已成为代化管理和安全防范的重要手段。我公司根据贵方项目实际情况，本着“立足现在、着眼未来、功能齐全、布局合理、有效控制、经济适用”的原则，设计了针对本项目整个区域的全天候、全方位、多层次、多角度的监控系统设计，本套监控系统是我公司在认真研究客户需求的基础上，根据项目规划特点，利用时下技术稳定、成熟的产品，并结合我们多年的行内经验和工程实施经验而提供的。我们相信该系统一定是一个功能完善、技术先进、质量稳定可靠的管理与安全保卫系统，将为该项目未来的综合治理管理体系发挥积极的作用。监控系统作为一项先进的高科技技术防范手段，通过安装在会所出入口、主要通道、重要位置、电梯轿箱、停车场1.1系统概述等区域设置前端摄像机，将采集的图像信息传送到管理中心，进行全方位全方位监控监测，形成幕帘状警戒面包围建筑，以立体空间监视会所内部，使管理人员全面掌握建筑内各处的动态，阻止治安事件发生。根据会所使用功能结合项目投资情况，本监控系统采用模拟与数字监控系统相集合的方案。在会所重点区域安装百万高清摄像机，在非重点区域安装普通模拟摄像机。1.2系统设计规范及依据小区弱电系统招标要求技术指标及功能要求的相关部分及相关图纸智能建筑设计标准GB/T503142000智能建筑工程质量验收规范GB503392004建筑安防系统工程设计标准GB/T13-32-2000民用建筑电气设计规范JGJ/T16-92民用建筑照明设计标准GBJ13390供配电系统设计规范GB5005295低压配电设计规范GB5005495建筑电气工程施工质量验收规范GB5072002安全防范工程技术规范GB50348-2004安全防范系统验收规则GA308-2001民用闭路监视系统工程技术规范GB50198-94安全防范工程程序与要求GA/T75-94防盗报警控制器通用技术条件GB12663-1990电子计算机机房设计规范GB50174-931.3系统设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。亚德里亚湾商务会所安防监控系统根据业主的需求，设计为模拟、网络混合结构。在重点区域安装百万高清网络摄像机，在非重点区域安装普通模拟摄像机,监控系统前端设备与后端存储设备均使用国内知名品牌海康威视产品。1.3系统设计原则其具有以下原则：其具有以下原则：1）先进性与适用性2）经济性与实用性3）可靠性与安全性4）开放性5）追求最优化的系统设备配置6）提高监管力度与综合管理水平1.4系统结构拓扑图2.系统设计说明我公司技术人员结合以往经验、考虑用户需求对该项目进行方案设计。系统前端在走廊、重要出入口以及楼梯口等重要监控部位，采用600线红外及彩色半球和600线枪机摄像机进行布防；在重要的需要监控面积大的区域采用540线智能高速球摄像机，不仅效果清晰度，而且云台转速快，能够在短时间快速定位到所要监控的对象。前端监控点所需监控设备如下：彩色半球摄像机 20个枪式摄像机28个云台摄像机6个网络半球摄像机 2个红外半球摄像机 2个3.监控产品性能参数及功能介绍3.1.枪形摄像机枪形摄像机DS-2CE1582P-IR1功能特性：功能特性：分辨率高,600TVL,图像清晰、细腻低照度,0.1Lux(F1.2,AGCON),0LuxwithIR支持ICR红外滤片式自动切换,自动彩转黑功能,实现昼夜监控支持自动白平衡功能,色彩还原度高,图像逼真 支持背光补偿功能，适用于背光环境下前景物体的监控 信噪比高,图像画面干净、悦目 支持自动电子快门功能,适应不同监控环境 支持自动电子增益功能,亮度自适应 采用先进的双环玻璃设计,图像更清晰 工程设计先进,三轴旋转,可靠性高 符合IP66级防水设计,可靠性高3.监控产品性能参数及功能介绍技术参数：技术参数：传感器类型：1/3DIS有效像素：720(水平)480(垂直)调整角度：水平:0360；垂直:090；旋转:0360电源供应：DC12V10%尺寸(mm)：111.686.1231.9日夜转换模式：ICR红外滤片式3.监控产品性能参数及功能介绍3.2高清红外半球摄像机摄像头高清红外半球摄像机摄像头 DS-2CC51A2P-IR1功能特性功能特性采用高性能SONYCCD分辨率高,700TVL,图像清晰、细腻支持自动彩转黑功能,实现昼夜监控符合IP66级防水设计,可靠性高技术参数技术参数调整角度：水平0355；垂直075信噪比：大于62dB电源供应：DC12V10%3.监控产品性能参数及功能介绍有效像素：PAL:976(水平)582(垂直)NTSC:976(水平)494(垂直)信噪比：大于62dB应用场景应用场景适用于仓库、地下停车场、酒吧、管道等光线较暗或无光照环境。3.监控产品性能参数及功能介绍3.3.红外半球红外半球DS-2CE5582P-IR1主要特性主要特性分辨率高,600TVL,图像清晰、细腻低照度,0.1Lux(F1.2,AGCON),0LuxwithIR；支持ICR红外滤片式自动切换,自动彩转黑功能,实现昼夜监控；支持自动白平衡功能,色彩还原度高,图像逼真；支持背光补偿功能，适用于背光环境下前景物体的监控；信噪比高,图像画面干净、悦目，支持自动电子快门功能,适应不同监控环境；支持自动电子增益功能,亮度自适应，采用先进的双环玻璃设计,图像更清晰；工程设计先进,三轴旋转,可靠性高，符合IP66级防水设计,可靠性高；技术参数技术参数有效像素：720(水平)480(垂直)3.监控产品性能参数及功能介绍信噪比：大于52dB电源供应：DC12V10%功耗：5WMAX(当ICR切换时,7.5WMAX)最低照度：0.1Lux(F1.2,AGCON),0LuxwithIR0.2Lux(F1.8,AGCON),0LuxwithIR调整角度水平:0355；垂直:075；旋转:03603.监控产品性能参数及功能介绍3.4.海康威视红外网络智能高速球摄像机海康威视红外网络智能高速球摄像机 DS-2DM1-714主要特性主要特性红外功能：红外功能：最低照度0Lux，采用高效红外阵列，低功耗，照射距离达80m；红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度，使图像达到理想的状态；内置热处理装置，降低球机内腔温度，防止球机内罩起雾；恒流电路设计，红外灯寿命达3万小时。系统功能：系统功能：采用1/4索尼高性能CCD,图像清晰；精密电机驱动,反应灵敏,运转平稳,精度偏差少于0.1度,3.监控产品性能参数及功能介绍支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别；支持三维智能定位功能,配合DVR和客户端软件可实现点击跟踪和放大；支持多语言菜单及操作提示功能,用户界面友好，支持数据断电不丢失；支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态支持光纤模块接入，支持内置温度感应器,可显示机内温度；支持防雷、防浪涌、防突波功能，室外球达到IP66防护等级；支持RS-485线路故障诊断功能,把故障信息,如地址错误、波特率错误等以文字形式显示在视频画面上；支持曼码协议及线路故障诊断功能,把故障信息,如地址错误、波特率错误等以特殊字符形式显示在视频画面上；机芯功能：机芯功能：支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能,宽动态功能可选3.监控产品性能参数及功能介绍可设置多达24块隐私屏蔽区域,位置、大小可调整,画面内可同时有8块区域被屏蔽云台功能：云台功能：水平方向360连续旋转,垂直方向-10-90,支持自动翻转,无监视盲区水平预置点速度最高可达240/s,垂直预置点速度最高可达200/s水平键控速度为0.1160/s,垂直键控速度为0.1120/s支持256个预置位,并具有预置点视频冻结功能支持8条巡航扫描,每条可添加32个预置点,支持4条花样扫描,总记录时间大于10分钟支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整技术参数技术参数信噪比信噪比：大于50dB预置点个数:256个水平范围水平范围：360连续旋转巡航扫描:8条,每条可添加32个预置点垂直范围垂直范围：-1090(自动翻转)音频输出:线性电平,阻抗:6003.监控产品性能参数及功能介绍网络接口:10M/100M网络数据最大图像尺寸:PAL:704576；NTSC:704480帧率:PAL:25帧(704576)；NTSC:30帧(704480)电源:AC24V(DC12V可选)可选支架:长壁装支架:DS-1614ZJ;短壁装支架:DS-1615ZJ;墙角装支架:DS-1633ZJ;柱杆装支架:DS-1622ZJ;电源盒长壁装支架:DS-1634ZJ3.监控产品性能参数及功能介绍3.5高清日夜半球网络监控摄像机高清日夜半球网络监控摄像机DS-2CD732F-E 主要特性主要特性 采用先进的视频压缩技术，压缩比高，且处理非常灵活;支持SD/SDHC卡本地存储，支持双向音频，双码流,支持手机监控 支持PoE网络功能(可选)，具有三轴调节功能，方便工程安装功能齐全：PTZ控制，报警，性价比高;技术参数技术参数 镜头：4-9mmF1.6水平视场角：56-22.8调整角度：水平：0355，垂直：075，旋转0180 最大图像尺寸：704576图像设置：饱和度，亮度，对比度通过客户端或者IE浏览器可调3.监控产品性能参数及功能介绍电源供应：DC12V10%功耗：3WMAX外形尺寸：3.监控产品性能参数及功能介绍3.6.海康威视智能球型摄像机海康威视智能球型摄像机 DS-2DM1-574D主要特性系统功能主要特性系统功能:?采用1/3索尼高性能逐行扫描CCD,图像清晰,最大分辨率可到1280 x960?精密电机驱动,反应灵敏,运转平稳,精度偏差少于0.1度,在任何速度下图像无抖动?支持三维智能定位功能,配合DVR和客户端软件可实现点击跟踪和放大?支持多语言菜单及操作提示功能,用户界面友好，支持数据断电不丢失?支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态，支持光纤模块接入?支持防雷、防浪涌、防突波，室外球达到IP66防护等级?支持定时任务预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能3.监控产品性能参数及功能介绍机芯功能机芯功能支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能云台功能云台功能水平方向360连续旋转,垂直方向-5-185,无监视盲区水平预置点速度最高可达150/s,垂直预置点速度最高可达100/s水平键控速度为0.1150/s,垂直键控速度为0.1100/s支持256个预置位,并具有预置点视频冻结功能支持8条巡航扫描,每条可添加32个预置点支持4条花样扫描,每条路径记录时间大于10分钟支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整支持守望功能,预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)支持报警联动,可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/客户端电子地图3.监控产品性能参数及功能介绍网络功能网络功能采用H.264视频压缩算法和TI高性价比的最新达芬奇处理芯片和平台,性能可靠稳定支持以太网控制,同时支持模拟接入，通过IE浏览器和客户端软件观看图像并实现控制支持SDHC卡和标准的SD卡存储，支持三级用户权限管理支持双码流技术，支持主码流720P和子码流D1同时全实时输出支持多种网络协议,TCP/IP、HTTP、DHCP、DNS、RTP/RTCP、PPPoE(FTP、SMTP、NTP、SNMP可添加)支持1路音频输入和1路音频输出建议配件建议配件:DS-1614ZJ长壁装支架(右图)3.监控产品性能参数及功能介绍技术参数技术参数有效像素：1280(H)960(V)信噪比：大于50dB聚焦模式：自动/半自动/手动光纤接口（仅光纤球支持功能）水平范围：360连续旋转水平速度：水平键控速度:0.1150/s,速度可设;水平预置点速度:150/s2.7.嵌入式嵌入式NVR网络数字硬盘录像机网络数字硬盘录像机DS-8616N-ST3.监控产品性能参数及功能介绍基本功能:可接网络摄像机、网络快球和网络视频服务器；可接支持ONVIF、PSIA标准的网络摄像机；支持IP通道协议自定义功能，支持500W像素高清网络视频的预览、存储与回放；HDMI与VGA输出分辨率最高均可达1920 x1080p；支持HDMI、VGA、CVBS同时输出，支持HDMI与VGA双操作模式，可分别进行预览和回放；支持预览图像与回放图像的电子放大；采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放；支持假日录像和抓图配置；支持计划抓图、手动抓图、报警抓图以及图片的回放、备份；支持冗余录像、抓图设置；支持多画面分割下不同通道并行预览与回放；支持最大16路720p实时同步回放；支持标签定义、查询、回放录像文件；支持录像文件倒放功能；支持按事件查询、回放、备份录像文件；3.监控产品性能参数及功能介绍支持重要录像文件保护功能；支持硬盘配额管理，不同通道可分配不同的录像保存容量；支持硬盘盘组管理，不同通道可设置不同的录像保存周期；支持eSATA盘库，可用于录像和备份；支持IPv6协议；技术参数技术参数HDMI输出输出 1路，分辨率：路，分辨率：1024x768/60Hz，1280 x720/60Hz，1280 x1024/60Hz，16001200/60Hz，1920 x1080p/50Hz，1920 x1080p/60HzVGA输出输出 1路，分辨率：路，分辨率：1024x768/60Hz，1280 x720/60Hz，1280 x1024/60Hz，16001200/60Hz，1920 x1080p/60Hz3.监控产品性能参数及功能介绍音频输出：2路，BNC接口（线性电平，阻抗：600）硬盘驱动器类型：8个SATA接口，1个eSATA接口最大容量：每个接口支持容量最大4TB的硬盘外部接口语音对讲输入：1个，BNC接口（电平：2.0Vp-p，阻抗：1k）网络接口：1个，RJ4510M/100M/1000M自适应以太网口串行接口：1个，标准RS-485串行接口（预留）；1个，标准RS-232串行接口；1个，键盘485串口USB接口：3个，USB2.0报警输入：16路报警输出：4路电源：AC220V，47-63HZ3.监控产品性能参数及功能介绍3.8.16路高清网络硬盘录像机路高清网络硬盘录像机 DS-8616N-ST产品简介产品简介 DS-8600N-ST系列是海康威视自主研发的新一代NVR，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为NVR进行本地独立工作，也可联网组成一个强大的安全防范系统。DS-8600N-ST系列NVR可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。技术参数技术参数视音频输入：网络视频输入16路视音频输出：CVBS输出、HDMI输出、VGA输出、音频输出3.监控产品性能参数及功能介绍硬盘驱动器类型：8个SATA接口，1个eSATA接口最大容量：每个接口支持容量最大4TB的硬盘外部接口网络接口：1个，RJ4510M/100M/1000M自适应以太网口串行接口：1个，标准RS-485串行接口；1个，标准RS-232串行接口；1个键盘485串口USB接口：2个，USB2.0报警输入：16路报警输出：4路电源：AC220V，47-63HZ3.监控产品性能参数及功能介绍主要功能主要功能可接网络摄像机、网络快球和网络视频服务器；支持500W像素高清网络视频的预览、存储与回放；HDMI与VGA输出分辨率最高均可达1920 x1080p；支持HDMI、VGA、CVBS同时输出支持HDMI与VGA双操作模式，可分别进行预览和回放；支持预览图像与回放图像的电子放大；采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放；支持假日录像和抓图配置；支持计划抓图、手动抓图、报警抓图以及图片的回放、备份；支持冗余录像、抓图设置；支持多画面分割下不同通道并行预览与回放；支持最大16路4CIF实时同步回放；支持标签定义、查询、回放录像文件；支持录像文件倒放功能；支持按事件查询、回放、备份录像文件；支持重要录像文件保护功能；3.监控产品性能参数及功能介绍支持硬盘配额管理，不同通道可分配不同的录像保存容量；支持硬盘盘组管理，不同通道可设置不同的录像保存周期；支持eSATA盘库，可用于录像和备份；支持IPv6协议；支持网络检测（网络流量监控、网络抓包、网络通畅）功能支持SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI（IPSAN应用）、PPPoE（拨号上网）等协议；首创的双操作系统设计，系统运行更加可靠注意：注意：建议使用监控专用硬盘进行数据存储。3.监控产品性能参数及功能介绍后面板说明典型应用3.监控产品性能参数及功能介绍4.监控系统设备的使用与维护1.监控设备使用注意事项：监控设备使用注意事项：为了做好监控设备的维护工作，维修中心配备相应的人力、物力（工具、通讯设备等），负责日常对监控系统的监测、维护、服务、管理,承担起设备的维护服务工作,以保障监控系统的长期、可靠、有效地运行。1）防潮、防尘、防腐2）防干扰2.监控设备维护方法：监控设备维护方法：1）每季度一次设备的除尘、清理，扫净监控设备显露的尘土，对摄像机、防护罩等部件要卸下彻底吹风除尘，之后用无水酒精棉将各个镜头擦干净，调整清晰度，防止由于机器运转、静电等因素将尘土吸入监控设备机体内，确保机器正常运行。同时检查监控机房通风、散热、净尘、供电等设施，留给机房监控设备一个良好的运行环境。3）对易吸尘部份每季度定期清理一次，如监视器暴露在空气中，由于屏幕的静电作用，会有许多灰尘被吸附在监视器表面，影响画面的清晰度，要定期擦拭监视器，校对监视器的颜色及亮度。4.监控系统设备的使用与维护4）对长时间工作的监控设备每月定期维护一次，如硬盘录像机长时间工作会产生较多的热量，一旦其电风扇有故障，会影响排热，以免硬盘录像机工作不正常。5）对监控系统及设备的运行情况进行监控，分析运行情况，及时发现并排除故障。如：网络设备、服务器系统、监控终端及各种终端外设。桌面系统的运行检查，网络及桌面系统的病毒防御。
