第6章 容器组装工艺

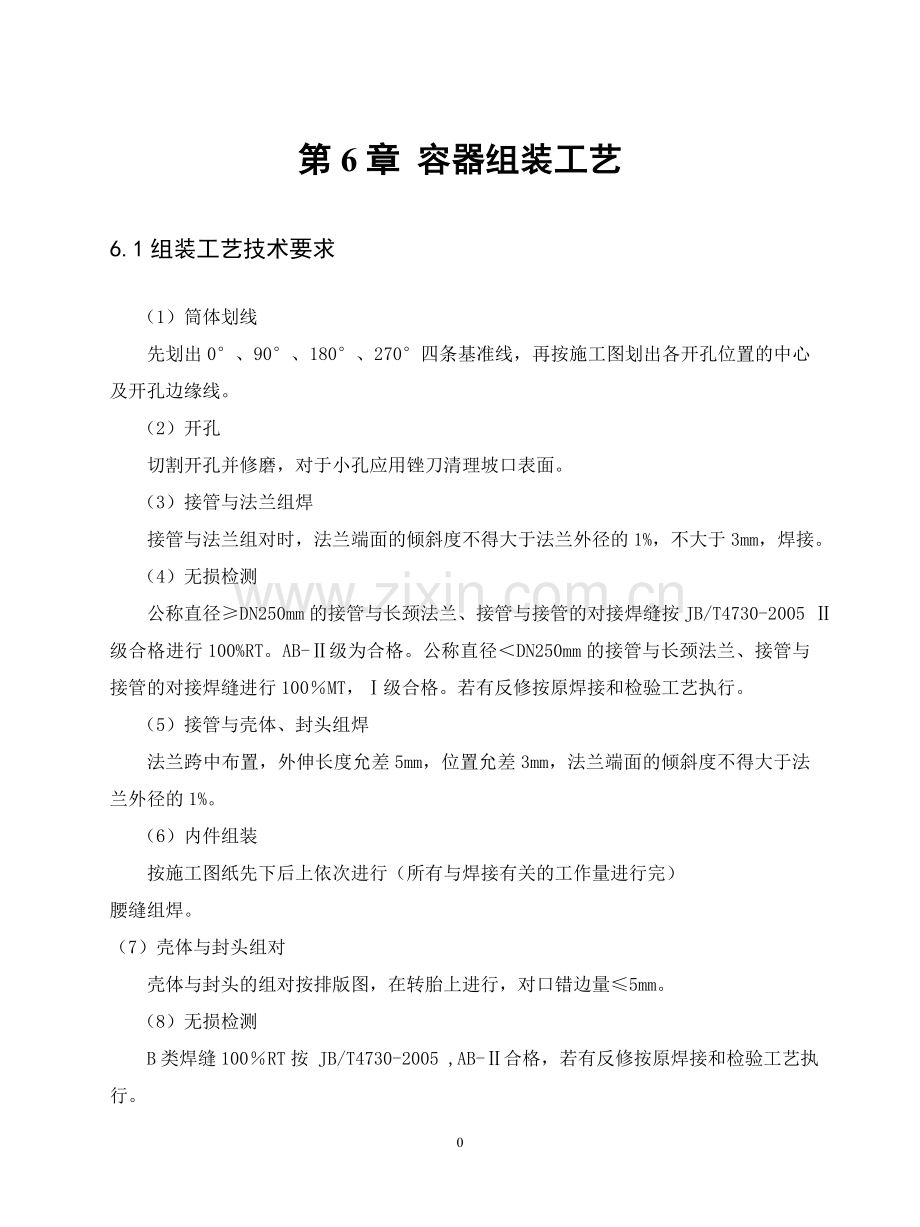

6.1组装工艺技术要求
（1）筒体划线
先划出0°、90°、180°、270°四条基准线，再按施工图划出各开孔位置的中心及开孔边缘线。
（2）开孔
切割开孔并修磨，对于小孔应用锉刀清理坡口表面。
（3）接管与法兰组焊
接管与法兰组对时，法兰端面的倾斜度不得大于法兰外径的1%，不大于3mm，焊接。
（4）无损检测
公称直径≥DN250mm的接管与长颈法兰、接管与接管的对接焊缝按JB/T4730-2005 Ⅱ级合格进行100%RT。AB-Ⅱ级为合格。公称直径＜DN250mm的接管与长颈法兰、接管与接管的对接焊缝进行100％MT，Ⅰ级合格。若有反修按原焊接和检验工艺执行。
（5）接管与壳体、封头组焊
法兰跨中布置，外伸长度允差5mm，位置允差3mm，法兰端面的倾斜度不得大于法兰外径的1%。
（6）内件组装
按施工图纸先下后上依次进行（所有与焊接有关的工作量进行完）
腰缝组焊。
（7） 壳体与封头组对
壳体与封头的组对按排版图，在转胎上进行，对口错边量≤5mm。
（8）无损检测
B类焊缝100％RT按 JB/T4730-2005 ,AB-Ⅱ合格，若有反修按原焊接和检验工艺执行。

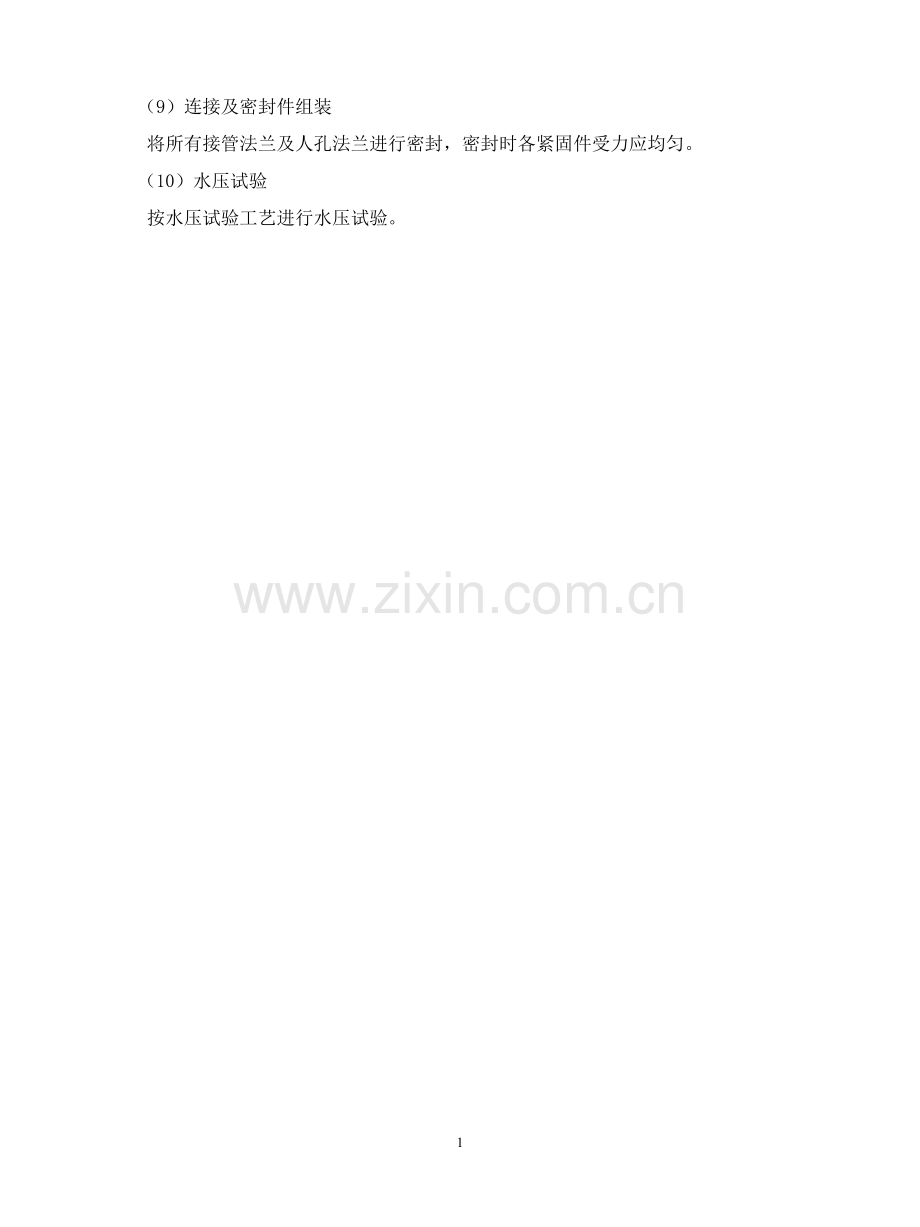

（9）连接及密封件组装
将所有接管法兰及人孔法兰进行密封，密封时各紧固件受力应均匀。
（10）水压试验
按水压试验工艺进行水压试验。
