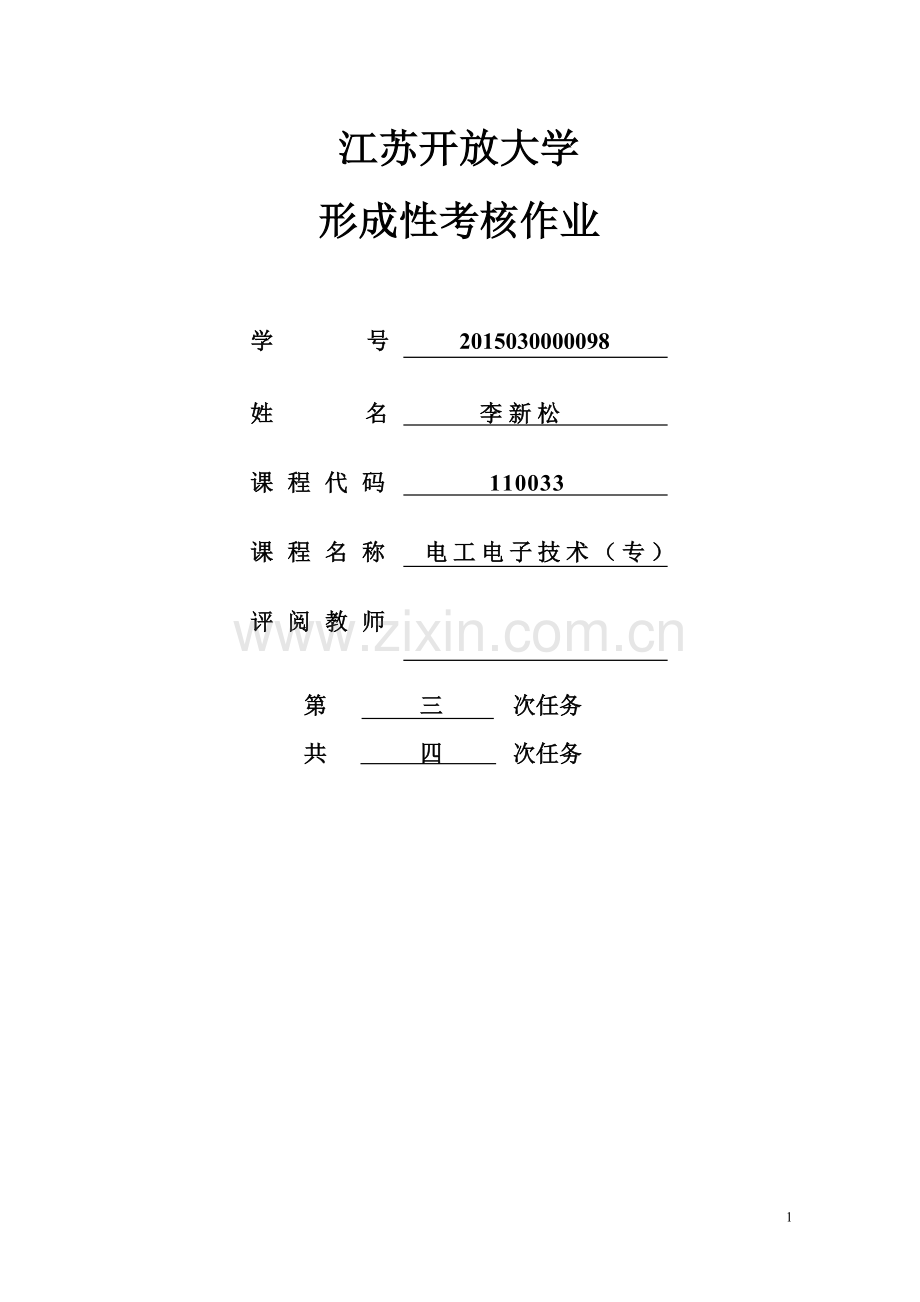

江苏开放大学
形成性考核作业

学 号 2015030000098
姓 名 李新松

课程代码 110033

课程名称 电工电子技术（专）

评阅教师

第 三 次任务
共 四 次任务

1、填空题（每小题3分，共30分）
（1）稳压管是 特殊二极管 ，它工作在 反向击穿 状态。
（2）三极管的电流放大作用是用较小的 基极 电流控制较大的 集电极 电流。
（3） 当温度升高后，半导体三极管的β将 变大 ，穿透电流ICEO 变大 ，UBE 变小 。
（4）负反馈放大电路可分为四种组态，分别是 串联电压负反馈 、 并联电压负反馈 、
联电流负反馈 和 并联电流负反馈 。
（5）直接耦合放大电路存在的主要问题是 零点漂移 ，产生的主要原因 温度 ，解决的有效方法是采用 差动放大 电路。
（6）运算放大器是一个高放大倍数的 直接 耦合放大器，它的电压放大倍数 大 ，输入电阻 大 ，输出电阻 小 ，抑制零漂能力 强 。
（7）集成运算放大器一般有 输入级 、 中间级 、 输出级 、和 偏置电路 等组成。
（8）运算放大器的运用可分为 线性 应用和 非线性 应用； 信号运算属于运算放大器的 线性 应用，比较器属于运算放大器的 非线性 应用。
（9）将电网提供的交流电压转换为稳定的直流电压，一般需要 变压 、 整流 、滤波 、
稳压 四个部分电路来实现。
（10） 滤波电路通常由 电容 和 电感 元件组成。

2、判断题（每小题3分，共30分）
（1）若反馈信号使净输入信号加强，则为正反馈。 （ √ ）
（2） 为了增加输入电阻，应采用电压负反馈。 （ × ）
（3）直流负反馈是指只存在于直接耦合放大电路中的负反馈。 （ × ）
（4）射极输出器既能放大电压，也能放大电流。 （ × ）
（5）运算放大器既能放大交流信号，又能放大直流信号。 （ √ ）
（6）选择整流二极管主要考虑两个参数：反向击穿电压和正向平均电流。 （ √ ）
（7）单相桥式整流电路中，由于有四个二极管，因此流过每个二极管的平均电流等于输出平均电流IO的四分之一。 （ × ）
（8）由于整流滤波电路的输出电压中仍存在交流分量，所以需要加稳压电路。（ × ）
（9）硅稳压管稳压电路是依靠稳压管击穿时两端电压保持稳定来实现稳压的。（ × ）
（10）金属导体只有自由电子参与导电，半导体中除自由电子外还有空穴参与导电。 （ × ）
（11）常温下，导体于半导体的导电能力一样强。 （ × ）
（12）在常温下，温度越高，导体导电能力越差，而半导体的导电能力越强。（ √ ）
（13）搀杂半导体的导电特性于搀入的杂质元素及其浓度有关。 （ √ ）

3、选择题（每小题4分，共40分）
（1） 二极管的正反向电阻都很小时，说明二极管（ B ）。
A 正常 B 击穿短路 C 内部断路
（2） 三极管的电流放大作用体现在：
A IC>IB B IE> IC > IB C △IC > △IB
你认为正确的是（ C ）。
（3） 若使NPN型晶体三极管工作在放大状态，你认为下面式子正确的是（ D ）。
A VC>VB B VB > VC C VB > VE D E VC > VB > VE
（4）直流负反馈是指 （ B ）。
A 只存在于直接耦合放大电路中的负反馈 B 直流通路中的负反馈
C 仅当输入直流信号时才有的负反馈
（5）运算放大器的输入级采用差动放大电路的目的是（ C ）。
A 稳定静态工作点 B 提高电压放大倍数 C 抑制零点漂移 D 改善非线性失真
（6）运算放大器中的输出级应有（ C ）。
A 消除零漂能力 B 高放大倍数 C 较小的输出电阻 D 高共模抑制比
（7）要实现UO＝10Ui运算，应选用（ B ）。
A 反相运算放大器 B 同相运算放大器 C 减法运算电路 D 积分电路
（8）整流的目的是（ A ）。
A 将交流变为直流 B 将正弦波变成方波 C 将高频信号变成低频信号
（9）在桥式整流电路中接入电容滤波后，输出直流电压 （ A ）。
A 升高了 B降低了 C 保持不变
（10）在单相桥式整流电路中，流过每个二极管的平均电流ID等于 ( B )。
A 输出平均电流IO的四分之一 B 输出平均电流IO的二分之一
C 输出平均电流IO

第三次作业成绩： 2016.5.10
作业评语：

评阅时间：

3
