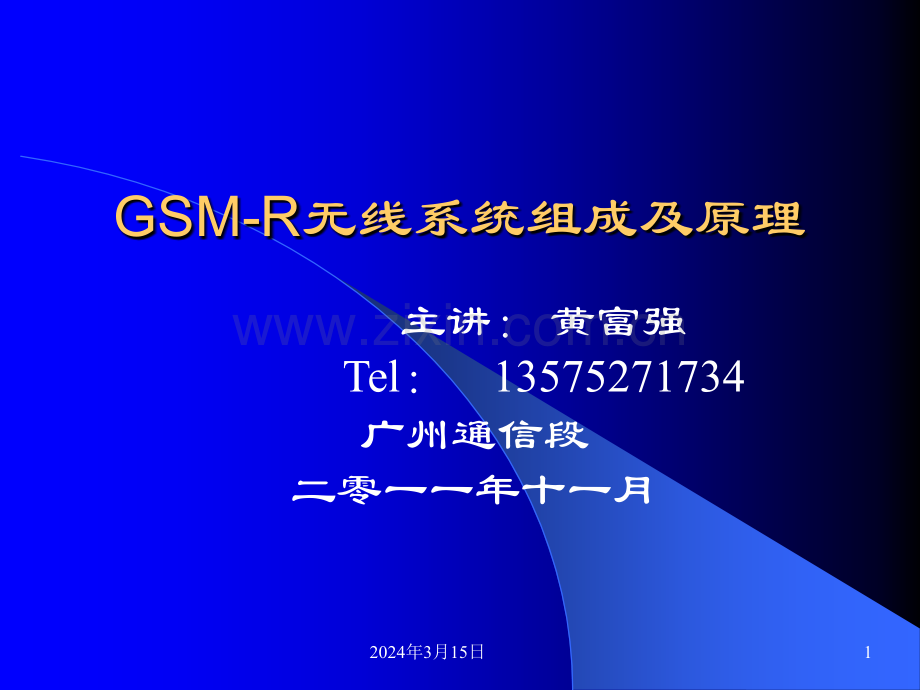

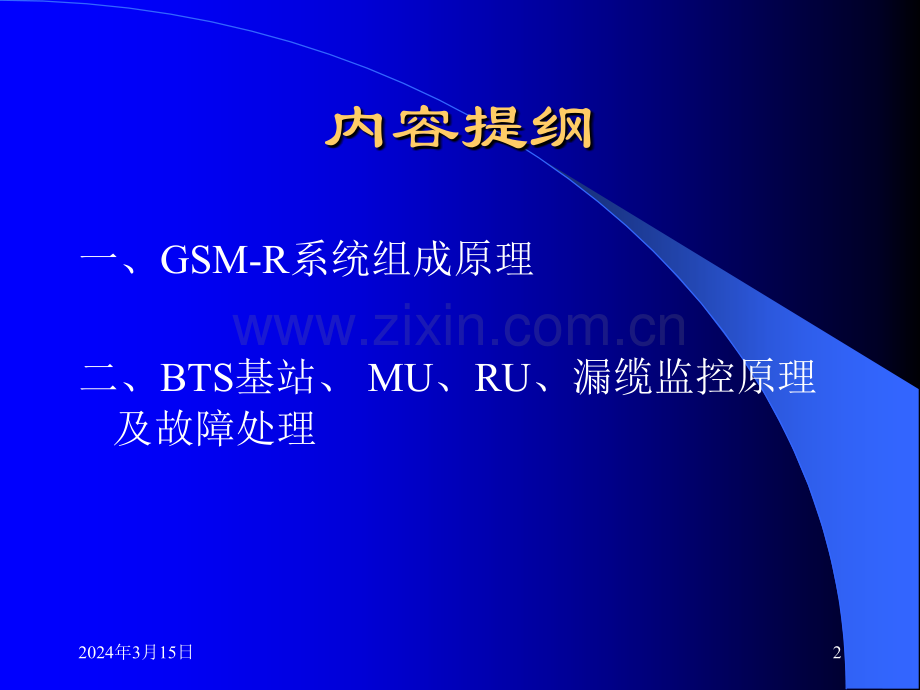

2024年3月15日1GSM-R无线系统组成及原理 主讲:黄富强 Tel:13575271734 广州通信段二零一一年十一月2024年3月15日2内容提纲一、GSM-R系统组成原理二、BTS基站、MU、RU、漏缆监控原理及故障处理2024年3月15日3GSM在我国铁路运输系统中的应用l1、提供调度通信及语音通信l2、向列车发送调度命令信息l3、向列车提供CSD数据(时速300KM/H以上的C3列控信息)l4、特殊的通信业务:组呼业务(299、210常用)、广播业务、智能网业务。2024年3月15日4GSM在我国铁路运输系统中的应用调度通信业务:2024年3月15日5向机车传送调度命令信息向机车传送调度命令信息2024年3月15日6传送传送C3C3数据业务数据业务2024年3月15日7特殊业务特殊业务1、229组呼:是指相邻三小区的呼叫,也就是受该三小区服务的用户都被呼起。210组呼:是指受本小区服务用户都被呼起。2、智能网业务:是指短号呼叫、车次号呼叫、记车号呼叫等。2024年3月15日8 一、GSM-R系统组成原理1、要实现GSM-R功能在沿线就必须安装很多的基站,安装了基站还必须成环,再组成系统。2、下面以武广线为例介绍GSM-R的组网模式。2024年3月15日9GSM-R总体介绍l GSM-R通信系统是基于GSM技术的铁路专用数字移动通信系统。l 我国GSM-R上行使用885MHZ-889MHZ,下行使用930MHZ-934MHZ。l我国GSM-R一般采用单网或单网交织覆盖的组网方式。2024年3月15日10交织覆盖的组网方式 传 输 环 的 方 式 武 广 线2024年3月15日11交织覆盖的组网方式基站基站2M环的组网方式环的组网方式2024年3月15日12交织覆盖的组网方式l交织覆盖的场强分布BSCMSC设计电平平92/-95dBm2024年3月15日13交织覆盖的组成(郴州乐昌区间)2024年3月15日14交织覆盖的组网方式(以武广线为例)l1、武广线沿线基站分为奇数基站和偶数基站。由沿线左右两侧的32芯光缆分别组成奇数环和偶数环。上图中耒阳西郴州西WG2001-WG2021基站组成的传输奇数环。广左的5、6纤和广右的5、6纤组成环,广左的7、8纤和广右的7、8纤分别作为备用。l2、奇数环和偶数环中的35个基站组成基站2M环。上图是WG2212、WG2214和韶关站3个基站构成的偶数环。l3、根据基站2M环图我们只要找到2M头在0NS2000和BTS240的对应位置,就能很快的判断处理Abis和bprot的基站环告警。2024年3月15日15GSM-R系统组成 基站子系统由下面三个子系统组成基站子系统由下面三个子系统组成l1、基站子系统(基站子系统(BSS)l2、网络子系统(网络子系统(NSS)l3、操作和维护子系统(操作和维护子系统(OSS)2024年3月15日16GSM-R系统的网络结构OSS管理子系统管理子系统NSS网络交换子系统网络交换子系统BTSCell 1Cell 2Cell 3BTSBSS基站子系统基站子系统公众交换电话网络公众交换电话网络(PSTN)ISDN,PSDNMSUm(无线接口无线接口)OMN 接口接口(X。25)BSSHLR-AUC信令系统信令系统 No。7 SS7OMC-SOMC-RBSCEIRTRAUGMSCVLRA-接口接口Abis 接口接口MSCVLRGCR2024年3月15日17GSM-R系统lGSM-R移动网络由三个子系统组成,其基本结构如上图。l移动台是接入GSM-R网络的用户设备,包括移动终端(ME)和终端设备(TE),或通过终端适配器与ME连接的TE。移动台除了具有通过无线接口(Um)接入到GSM-R系统的一般处理功能外,还为移动用户提供了人机接口。2024年3月15日18基站子系统(BSS)l基站收发信机(BTS)l基站控制器(BSC)l编译码和速率适配单元(TRAU)2024年3月15日19基站子系统使用 的频率2024年3月15日20基站子系统的频率频点对应表GSM-R中中999和和1019这两个频点作为保护间隔,没采用这两个频点作为保护间隔,没采用频率MHZ885 885.2 885.4 885.6 885.8886 886.2 886.4 886.6 886.8930 930.2 930.4 930.6 930.8931 931.2 931.4 931.6 931.8频点999100010011002100310041005100610071008 频率MHZ887 887.2 887.4 887.6 887.8888 888.2 888.4 888.6 888.8889932 932.2 932.4 932.6 932.8933 933.2 933.4 933.6 933.8934频点100910101011101210131014101510161017101810192024年3月15日21基站子系统(BSS)lBTS主要负责与一定覆盖区域内的移动台(MS)进行通信,并对空中接口进行管理。lBSC用来管理BTS与MSC之间的信息流。BTS与BSC之间通过Abis接口通信。lBSS中编码速率适配单元(TRAU),它实现了GSM-R编码速率向标准的PSTN或ISDN速率的转换。TRAU与BSC通过Ater接口连接。2024年3月15日22BSS基站子系统结构TCUBSCOMC-RMSC无线无线接口接口A接口接口Ater 接口接口Abis 接口接口NSSBSSOMN接口接口公众电话网公众电话网MSMSBTS室内室内BTS室外室外BTSSunStorEdge A5000无线接口无线接口2024年3月15日23基站收发信机(BTS)lBTS主要负责与一定覆盖区域内的移动台(MS)进行通信,并对空中接口进行管理。lBTS由天线、耦合系统、收发信机(TRX)及基站公共功能(BCF)组成。可以把它看成一个复杂的无线调制解调器。2024年3月15日24基站收发信机(BTS)l耦合系统是天线与每个小区的收发信机之间的接口。lBCF通过Abis接口与BSC相连,它的功能是将语音和用户数据信道合成以后发送给BSC和将信令信道合成以后发送给BSC。此外,BCF还具有以下功能:Abis接口管理,时隙分配,外部警报等。2024年3月15日25基站收发信机(BTS)lTRX是BTS中最主要的设备。一台TRX管理着一个TDMA帧,也就是说管理8个物理信道。TRX的功能有:进行编码、加密、调制,然后将射频信号馈送给天线;将信号解密、均衡、然后解调;移动呼叫检测;上行链路信道测量;定时提前量的测量;跳频。2024年3月15日26BTS的物理信道MS3/ARFCN100010101019FDMABTS0TDMAsTS7nn-1n+1MS2MS1time2024年3月15日27BTS结构和功能发射耦合器发射耦合器接收耦合器接收耦合器天线天线耦合系统耦合系统BCF(基站公共功能基站公共功能)BSCTRX(收发信机收发信机)Abis接口接口-编码,编码,加密,加密,调制,调制,然后将射频信然后将射频信号馈送给天线号馈送给天线-将信号解密,将信号解密,均衡,均衡,然后解调然后解调-移动呼叫检测移动呼叫检测-上行链路信道测量上行链路信道测量-定时提前量定时提前量-跳频跳频-将语音和用户数据信道合成以后送给将语音和用户数据信道合成以后送给BSC -将信令信道合成以后送给将信令信道合成以后送给BSC双工器双工器-天线与每个小区的收发信机之间的天线与每个小区的收发信机之间的 接口接口BTS2024年3月15日28基站控制器(BSC)l主要包括:1、一个处理单元 2、一个交换矩阵单元和中继控制单元(PCM和X.25)。2024年3月15日29BSC结构和功能BTSAbis 接口接口A 接口接口-对对BTS无线资源管理无线资源管理-小区之间越区切换小区之间越区切换-通信信道安排通信信道安排BTS之间的频率之间的频率重新分配重新分配-BTS时间和频率同步时间和频率同步-控制频率跳变控制频率跳变-等等等等O&M至网络子系统至网络子系统PCM控制器控制器PCM控制器控制器处理单元处理单元交换矩阵交换矩阵BSCX。25控制器控制器2024年3月15日30基站控制器(BSC)lBSC通过处理单元和X.25控制器从运营管理与维护(O&M)中心下载新的软件版本。反过来,在周期性询问或传送时,BSC将所有关于O&M的数据缓冲并转送到O&M中心。BSC一边与移动交换中心(MSC)连接,另一边与BTS连接。2024年3月15日31编译码和速率适配单元(TRAU)lTRAU由编译码器,控制器和外部PCM接口组成。它通过Ater接口与BSC相连,通过A接口与MSC相连。从传输成本角度考虑,编码/速率适配单元(TRAU)放置在MSC更具优势,这里我们还是按放置BSS考虑的。2024年3月15日32速率适配单元(TRAU)结构及功能外部外部 PCM接口接口BSCMSC编译码器编译码器编译码器编译码器控制器控制器Ater接口接口A接口接口E1中继线中继线120路用户信道路用户信道T1 中继线中继线92路用户和路用户和 控制信道控制信道将将13 kbps GSM 语音帧格式转换成语音帧格式转换成64 kbps T1 PCM-律或律或 E1 PCM A-律帧格式律帧格式 E1 中继线中继线=31路用户信道路用户信道T1 中继线中继线=24用户信道用户信道 将用户数据流路由至相应的将用户数据流路由至相应的互联功能互联功能TRAU2024年3月15日33编译码和速率适配单元(TRAU)lTRAU能够将13kbit/s话音(或数据)复用成两路传输,即转换成标准的64kbit/s数据。在BTS中,13kbit/s话音(或数据)通过插入附加同步数据补偿,使插入数据后的速率变为16 kbit/s。TRAU将13kbit/s语音转化成64kbit/s的T1律PCM时隙或者E1 A律PCM时隙。接下来,TRAU将用户数据流路由到一种适合的设备上,这种设备是指具有互连互通功能的接收方调制解调器。2024年3月15日34编译码和速率适配单元(TRAU)l值得注意的是,TRAU在Ater接口上,有四个业务信道是在64kbit/s PCM电路上复用,一个T1中继线携带多达92个用户和控制信道,一个E1中继线携带多达120个用户和控制信道。2024年3月15日35网络子系统(NSS)l交换网络子系统(NSS)主要完成交换功能和客户数据与移动性管理、安全性管理所需的数据库功能。网络和交换子系统由MSC、服务器和数据库组成,由B-H标准接口链接。2024年3月15日36网络子系统(NSS)l基本的NSS由六个功能实体组成,分别是:移动交换中心(MSC),归属位置寄存器(HLR),拜访位置寄存器(VLR),设备识 别 寄 存 器(EIR)和 互 连 功 能 单 元(IWF)。另外,NSS中还可以有实现语音组呼和语音广播的实体(GCR),用于短消息业务的短消息服务中心(SMS-SC)和统计服务器,这些功能实体可以根据具体的需要进行选择。2024年3月15日37NSS结构2024年3月15日38NSS结构l1、B接口 B接口位于MSC与VLR之间。VLR存储移动用户在非归属MSC区漫游的数据,MSC要想知道某一移动台在自己管辖的区域内当前的位置可以随时向VLR查询。如果用户在漫游的MSC中需要激活一项新的业务或更改用户数据时,该MSC通过VLR告知用户的HLR做具体的数据资料变化。在B接口上的信令是非标准化的。2024年3月15日39NSS结构l2、C接口 C接口位于GMSC与HLR之间。GMSC通过C接口向HLR查询用户的呼叫或短消息的路由信息。这一接口上的信令使用移动应用部分(MAP)。2024年3月15日40NSS结构l3、D接口 D接口位于HLR和VLR之间,用来交换移动台的位置信息和管理用户数据。VLR要告知HLR所辖移动台的位置,同时在位置更新或呼叫建立时还要向HLR提供移动台的漫游号码。HLR要将移动用户定制的所有业务信息告知VLR,以便用户在其他MSC区漫游时也能获得各种已定制电信业务。当移动用户漫游到新的区域时,HLR还要通知前一个VLR注销用户的临时数据信息。2024年3月15日41NSS结构l4、E接口 当移动台在通话进行的过程中从一个MSC区移动到另一个MSC区时,要保证切换过程中通信的连续性,就要求两个MSC之间在切换的初始化和结束过程中通过E接口交换数据。当移动台之间进行短消息通信时,必须由MSC与SMS-SC进行交流。这时MSC与SMS-SC之间也通过E接口进行数据交换。在这一接口上的信令使用MAP。2024年3月15日42NSS结构l5、F接口 F接口用于MSC和EIR之间交换数据。EIR要先验证移动台的IMEI号的有效性,然后MSC才能根据结果决定是否提供服务。在这一接口上的信令使用MAP。2024年3月15日43NSS结构l6、G接口 当移动台从一个VLR区移动到另一个VLR区时,需要进行位置登记,这时两个VLR之间需要进行数据交换。在位置登记的过程中,新的VLR将从旧的VLR中获取移动台的IMSI号和鉴权参数。在这一接口上的信令使用MAP。2024年3月15日44NSS结构l7、H接口 H接口位于HLR和AUC之间。移动用户先向HLR发起请求获取加密和鉴权信息,HLR再向AuC请求获取数据,HLR中不保留从AuC来的数据。这一接口上使用的协议是非标准化的。2024年3月15日45NSS结构l8、I接口 I接口位于GCR和MSC之间。当有语音组呼或语音广播的需求时,MSC向GCR查询相应的语音组呼和语音广播呼叫参考的数据。这一接口上使用的协议是非标准化的。2024年3月15日46移动交换中心(MSC)l移动交换中心(MSC)是NSS的核心,它包含了MSC区的所有交换功能。MSC考虑了用户的移动性,管理一些特殊的过程,如位置登记和更新,越区切换,它还负责对无线资源进行管理,这些是它与固定网络交换机的主要差别。2024年3月15日47MSC内部结构2024年3月15日48移动交换中心(MSC)l通常把移动用户进行初始注册的MSC称为归属MSC(HMSC),其它的MSC称作拜访MSC(VMSC)。如果GSM-R网络收到的一个呼叫不能查询HLR,这时将此呼叫路由到一个特定的MSC,由此MSC在相应的HLR中进行查询,找到被叫移动台所在的位置。这种具有路由功能的MSC就称作网关MSC(GMSC),它通常还作为固定网络和移动网络之间的一个接入单元,提供业务和功能的接入。2024年3月15日49移动交换中心(MSC)lMSC的核心是交换功能,除此之外,MSC要提供与NO.7信令网、其他固定网络、BSS和一些外部设备的连接。MSC与其他网络互连时可以采用E1中继线,提供31路用户信道,或采用T1中继线,提供24路用户信道。在MSC中为了克服回波干扰,采用回波消除器。回波干扰是指当有用信号的反射信号有一定的时延和足够的强度时,就能产生一种与有用信号相区别的有害干扰。回波消除器用来消除或减少回波对有用信号的干扰。2024年3月15日50归属位置寄存器(HLR)用户管理中心用户管理中心HLR永久纪录永久纪录-MSISDN-IMSI-用户业务用户业务临时纪录临时纪录-VLR地址地址-加密参数加密参数(Kc,Sres,Rand)2024年3月15日51归属位置寄存器(HLR)l归属位置寄存器(HLR)是NSS四个重要的数据库之一,实现对移动用户的管理。一个GSM-R网络中可以有不只一个HLR。HLR中存储的是在网络中永久注册的移动用户的静态数据信息和一些临时动态数据信息。2024年3月15日52认证中心AUC加密加密A3,A8算法算法Ki5SRES,Kc,RANDRANDAUC 提供提供加密参数加密参数IMSIHLR 请求请求2024年3月15日53认证中心l鉴权中心(AuC)有两个功能:一是对用户的IMSI号进行鉴权;二是为移动台和网络之间在无线路径上的通信进行加密。2024年3月15日54认证中心l一个AuC对应于一个HLR,存储与HLR中数据有关的鉴权算法和加密信息,AuC通过HLR将鉴权和加密的信息传递给VLR。一旦用户在HLR中进行了登记,AuC就开始产生安全参数。参数三个一组:RAND(随机数)、SRES和Kc(无线接口加密密钥),这三个参数称为“三参数组”。鉴权和加密的信息还会存储在用户移动台的SIM卡里。2024年3月15日55设备识别寄存器(EIR)EIR黑单黑单(被禁被禁ME)灰单灰单(故障故障ME)白单白单(有效有效ME)移动台设备移动台设备IMEI2024年3月15日56设备识别寄存器(EIR)lEIR:也是一个数据库,存储有关移动台设备参数。主要完成对移动设备的识别、监视、闭锁等功能,以防止非法移动台的使用。l设备识别寄存器(EIR)是NSS中的一个逻辑实体,它包含一个或几个数据库,用来存储移动设备识别号(IMEI)。2024年3月15日57设备识别寄存器(EIR)l这些IMEI号被分为三类:白名单、黑名单和灰名单。有效的IMEI号在“白名单”上,异常的IMEI号在“灰名单”上,被禁止使用的IMEI号在“黑名单”上(如被偷窃盗用的IMEI号)。一个IMEI号也有可能不在任何名单上。2024年3月15日58网络互联功能(IWF)移动交换中心移动交换中心MSCIWFMSBSSPSTNDTE有线有线DTE速率适配速率适配DTE信令信令ModemModem数据数据+DTE 信号信号2024年3月15日59网络互联功能(IWF)lInter-Working Function 互连功能(IWF)是与MSC有关的一个功能实体,提供GSM-R网络与其他固定网络的互连。IWF的具体功能决定于互连的业务和网络类型,它能够提供不同网络与GSM-R网络之间的协议转换。2024年3月15日60网络互联功能(IWF)l针对移动用户所在的不同网络,IWF又分为归属IWF和拜访IWF,在互连时,IWF还提供速率适配的功能。在GSM-R网络和固定网络的数据终端(DTE)之间,IWF能够提供数据速率和协议的转换。对于V系列的终端,IWF还可以提供调制解调器的选择功能。IWF常与MSC在同一物理设备中实现。2024年3月15日61OSSl操作和维护子系统(OSS)是相对独立的子系统,为GSM-R网络提供管理和维护功能。它的具体功能由操作维护中心(OMC)来完成,其中OMC-R负责管理BSS,OMC-S负责管理NSS。OSS主要提供移动用户管理、移动设备管理、网络操作和控制三类功能。2024年3月15日62 二、基站子系统的组成原理及故障处理l1、基站BTS结构及故障处理l2、近端机MU、远端机RU结构及故障处理l3、漏缆监控原理及故障处理。2024年3月15日63BTS、MU、RU、漏缆的链接示意图2024年3月15日64BTS基站lBTS是网络固定部分与无线部分之间进行通信的中继,移动用户通过空中接口与BTS连接。BTS能够进行语音、数据和短消息的传输,并完成信号处理、无线测量预处理、切换、功率控制等基于无线接口的功能。2024年3月15日65Um奇偶校验卷积编码交织信道编码信道编码形成突发脉冲突发脉冲复用发送传输HF 产生调制调制调制用户和信令信息Abis接收加密加密基站收发设备基站收发设备 BTSE2024年3月15日66基站设备的介绍(以诺西为例)基站设备的组成:l基站主设备:载频单元(CU)、双工天线合路器(DUAMCO)、核心控制单元(COBA)等l基站配套设备:传输设备、电源设备、天馈线系统、铁塔等l附属设备:空调、动力与环境监控系统等 2024年3月15日67BTS硬件结构风扇风扇主模块主模块合路器合路器载波单元载波单元2024年3月15日68BTS硬件结构直流面板FANFANFANFANFANFANCU0CU1CU4CU5CU6CU7CU2CU3DIAMCODIAMCOACOMACOMACOMACOMBS240 主机柜BS240 扩展机柜直流面板FANFANFANFANFANFANCU0CU1空空板板空空板板空空板板COBA空空板板空空板板空空板板空空板板空板空板ACOM空空板板空空板板空空板板空空板板COBA2024年3月15日69基站配置l使用西门子BS240型基站,这种基站每机柜配置多至8个载频(CU),我们目前的配置为2个载频(CU),lBS240基站的每个CU能提供高达60瓦的最 大输出功率,是专为大范围覆盖应用而优化 设计的 l沿线和非主要车站的基站配置成“合成小区”,每个基站配置主工作CU和热备份CU l在一些主要车站,根据话务量的大小可以配置更多的CU单元以提供更大的网络容量,例如2+2+2等2024年3月15日70载频单元(CU)的功能l载频单元是模拟和数字信号的处理单元,载频单元一侧与合路器设备连接,另一路与核心模块相连,它由三部分组成:l 1、功率放大器及收发信单元PATRXl 2、SIPRO信号处理单元l 3、电源单元PSU2024年3月15日71SIPRO信号处理单位功能l上、下行信号处理,包括:编码、加密、交织等l提供本地时钟lD/A和A/D变换l跳频功能l无线链接及信道控制lCC-Link的处理2024年3月15日72CU/GCU单元2024年3月15日73载频模块(CU)2024年3月15日742024年3月15日75载频模块(CU)指示灯l OK:(绿色)闪烁的指示灯表示操作系统正在运行,指示灯在启动中快速闪烁表示CU正在等待与主模块通信lSW:(绿色)闪烁的指示灯表示呼叫处理过程是解锁的并正在运行。lRES:(复位、红色)此指示灯表示复位后所有操作和维护子系统处于下载软件的初始化状态。lP A:此指示灯表示CU功放的状态。2024年3月15日76核心控制单元(COBA)2024年3月15日77COBA功能l对整个BTS的本地控制l产生系统时钟l可提供最多8个Abis接口l提供T接口连接到LMTl处理操作与维护信息2024年3月15日782024年3月15日79核心控制单元(COBA)指示灯lACT(绿色、模块工作中)闪烁的指示灯表示操作系统正在运行,如果闪烁频率快则表示当前模块为主用,如果闪烁频率慢则表示当前模块为备用,如果COBA被格式化,则此指示灯和RCOBA的指示灯交替闪烁。lRCOBA(COBA复位、红色)此指示灯表明处于重启后直至所有操作和维护子系统复位阶段2024年3月15日80核心控制单元(COBA)指示灯lFLOC:(频率锁定、绿色)此指示灯表明时钟处于频率锁定状态,与HMO指示灯一起,表明不同的时钟状态。lHMO:(自保模式、红色)此指示灯表明时钟处于自保状态,与FLOC指示灯一起,表明不同的时钟状态。lAbis1:(红色)此指示灯显示Abis端口1的状态。lAbis2:(红色)此指示灯显示Abis端口1的状态。2024年3月15日81双工合路器(DUAMCO)2024年3月15日82双工天线合路器功能l由两个独立的子模块、双工器、发射和接收滤波器组成。l合路器运行在相同的频带,它使发射信号和接收信号通过同一根天线。2024年3月15日83双工合路器(DUAMCO)指示灯lTMA0/1:指示灯灭(AMCO模式)绿色(MUCO模式,直流正常),红灯(MUCO模式,直流不正常)lAlarmo/1:(红色)载压驻波比(VSWR)超过域值 lReseto/1:(红色)模块在复位过程中 lPowero/1:(绿色)直流电压正常 2024年3月15日84BTS维护基站故障类型:基站环告警、CU告警、COBA告警。CU 告警又分驻波告警、分集接收告警等。下面是一条分集接收告警的故障处理情况。2024年3月15日85BTS维护下表是网管出示的一个故障报告对象对象类别类别对象实体对象实体告警类型告警类型告警等级告警等级告警时间告警时间可能原因可能原因存在问题存在问题CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)03:01:55+00:00 2011-11-20Receiver Failurediversity receive branch failed(34837)CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)02:14:39+00:00 2011-11-20Receiver Failurediversity receive branch failed(34837)CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)01:12:15+00:00 2011-11-20Receiver Failurediversity receive branch failed(34837)CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)08:25:54+00:00 2011-11-19Receiver Failurediversity receive branch failed(34837)CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)08:08:13+00:00 2011-11-19Receiver Failurediversity receive branch failed(34837)CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)07:48:20+00:00 2011-11-19Receiver Failurediversity receive branch failed(34837)CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)07:04:15+00:00 2011-11-19Receiver Failurediversity receive branch failed(34837)CUPBSS:2/BTSEP:81/RACKP:0/CUP:1equipmentAlarmMINOR(3)06:29:07+00:00 2011-11-19Receiver Failurediversity receive branch failed(34837)2024年3月15日86BTS维护根据网管报告可以看到:diversity receive branch failed(34837)分集接收支路失败当我们看到这条告警是就要分析分集接收与哪些部件有关,与之有关联的部件都要考虑进去,才能一次性解决问题,避免重复处理。下面是与分集接收有关联的部件。2024年3月15日87BTS维护1、根据左图在处理故障时就应该带上功分器、合路器、CU以及CU至合路器的超柔小跳线2、带上驻波表及工具3、带上接头及胶泥胶带2024年3月15日88BTS维护故障处理步骤:(严格执行天窗点作业)1、联系网管告知目的,网管锁定CU单元2、测量天馈线是否合格3、根据须要更换合路器、CU、超柔小跳线等。4、网管解锁、测试,判断故障是否排除。2024年3月15日89基站检修流程介绍l主控板主备用切换功能试验1、设备主控板主用侧确认;(与网管共同确认当前主控板主用侧。当前主用侧“ACT”灯和“FLOC”等闪烁。)2、通知网管将主用主控板切换至备用主控板并现场观察3-5分钟。(2.1、当前主用侧仅有“ACT”灯慢闪烁,当前备用侧则有“ACT”快闪和“FLOC”灯常亮;2.2、网管确认已从主用侧倒换到备用侧。)2024年3月15日90主控板主备用切换功能试验3、进行语音拔打试验;(通话清晰,无断音。网管确认恢复正常。)4、通知网管切换回原主控板并现场观察3-5分钟;(1、当前备用侧仅有“ACT”灯慢闪烁,当前主用侧则有“ACT”快闪和“FLOC”灯常亮;2、网管确认已从备用侧倒换回主用侧。)2024年3月15日91主控板主备用切换功能试验5、进行语音拔打试验;(通话清晰,无断音。)6、观察设备运行状态,并告知网管准备基站保护环保护试验。(网管确认主备用主控板工作正常。)2024年3月15日92基站检修流程介绍l基站环保护实验1、确认基站E1保护电路在DDF架的位置,并确认上下行;(同基站BPORT口直接相连的DDF架端子号)2、观察BTS主控板及传输机柜面板指示灯。(观察Abis灯和SRV灯。)2024年3月15日93基站环保护实验3、从DDF架断开上行E1,查看设备面板指示灯,并通知网管确认告警信息。(网管BPORT与现场Abis告警一致(即BPORT 0及Abis 1告警),不一致,则重新核定台帐。)4、恢复上行E1,查看设备面板指示灯,并通知网管确认告警信息。(BPORT 0及Abis 1告警消除)2024年3月15日94基站环保护实验5、从DDF架断开下行E1,查看设备面板指示灯,并通知网管确认告警信息。(网管BPORT与现场Abis告警一致(即BPORT 1及Abis 2告警),不一致,则重新核定台帐。)6、恢复下行E1,查看设备面板指示灯,并通知网管确认告警信息。(网管确认设备运行状态正常,BPORT 1及Abis 2告警消除,则可确认基站环保护试验完成。)2024年3月15日95基站检修流程介绍l收发信单元模块保护试验1、通知网管准备做基站收发信单元模块保护试验。2、通知网管锁闭当前BCCH收发信单元模块,并观察各个收发信单元模块工作灯状态;3、语音拨打测试;(与网管确认是占用所选择的收发信单元模块)2024年3月15日96收发信单元模块保护试验4、通知网管解锁步骤2中锁闭的收发信单元模块中的一个,并观察收发信单元模块工作灯运行状态;(工作灯运行正常)5、通知网管锁闭当前BCCH收发信单元模块;并观察收发信单元模块工作灯运行状态;2024年3月15日97收发信单元模块保护试验6、语音拨打测试;(与网管共同确认是占用目前仅工作的收发信单元模块。)7、解锁所锁闭的收发信单元模块,并观察收发信单元模块工作灯运行状态;(工作灯运行正常)8、多个模块基站时,重复上面的工作,直至所有单个模块完成试验。2024年3月15日98基站检修流程介绍l天馈线驻波比测试及射频功率测量1、联系网管告知本次作业内容。2、联系网管锁闭0侧收发信单元,连接好驻波表进行测量并记录存储。(驻波表建议选择S331D。)2024年3月15日99天馈线驻波比测试及射频功率测量3、连接好功率计,告知网管解锁0侧收发信单元,读出并记录好射频功率。(存储“故障定位图”,存储文件名:(如:月份-日期-WG2300-0)4、通知网管锁闭0侧收发信单元,拆除功率计,恢复连接,通知网管测试解锁0侧收发信单元。2024年3月15日100天馈线驻波比测试及射频功率测量5、根据以上步骤2、3、4点对1侧收发信单元进行测量。(射频功率计建议选择:RFP6010。)6、进行语音拔打测试,双方确认设备正常后本次作业完成。(射频功率单位统一采用dbm)2024年3月15日101 COMLAB 直放站原理lCOMLAB 光纤直放站系统主要由近端机、光缆、远端机及泄漏电缆(或天线)组成。每个MU(近端机)通过馈线和耦合器连接到1个基站上,MU用光纤以星型方式连接到RU(远端机)上。每个RU都可连接2个MU,并可采用2根光纤连接主用MU并用1根光纤连接到从用MU。相邻2个RU之间用漏缆连接。每个RU同时对外发射2路信号(分别来自主用MU和从用MU),主用MU的信号比从用MU信号高6dBm。2024年3月15日1022024年3月15日103COMLAB 直放站特点 COMLAB公司GSM-R光纤直放站系统方案与一般GSM光纤直放站比较,其系统方案的主要特点包括:l采用主用、备用和从属三路光纤链路信号接入方式,实现信号网络冗余设计。l多网信号放大功能,实现交织或重叠覆盖组网方式。l灵活的频率规划方式,更少的切换区域。l高内部硬件冗余备份和热切换设计。l全IP化设备远程管理系统。2024年3月15日104MU结构介绍lMU主要由信号处理系统、控制管理系统、电源系统、接口系统四部分组成,主要功能如下:l信号处理系统主要完成信号获取、上下行信号处理、信号分配功能。l控制管理系统主要完成MU、RU设备控制管理功能。l电源系统为MU提供工作电源。l接口系统主要完成光电信号互相转换及设备管理接口提供功能。2024年3月15日105RU结构介绍lRU主要由信号处理系统、控制管理系统、电源系统、接口系统四部分组成,主要功能如下:l信号处理系统主要完成信号接收及发射、上下行信号处理等功能。l控制管理系统主要完成光模块、电模块、功放模块设备倒换管理功能。l电源系统为RU提供工作电源。l接口系统主要完成光电信号互相转换及设备管理、环境监控接口提供功能。2024年3月15日106漏缆简介l漏缆是漏泄同轴电缆的简称(Leaky Coaxial Cable)通常 又简称为泄漏电缆或漏泄电缆,其结构与普通的同轴电缆基本 一致,由内导体、绝缘介质和 开有周期性槽孔的外导体三部分组成。电磁波在漏缆中纵向传输的同时通过槽孔向外界辐射电磁波;外界的电磁场也可通过槽孔感应到漏缆内部并传送到接收端。2024年3月15日107网络故障l2、告警现象及分析告警现象及分析 1)、主、从链路网络故障)、主、从链路网络故障主链路网路故障2024年3月15日108网络故障 每台远端机RU的MOXA有两个网口,分别设置了IP通过主、从2个网络连接到MU至OMC,其中任何一路网络中断就会出现主、从链路网络告警。从链路网路故障2024年3月15日109网络故障l2)、当两路网络都中断便会出现黑色脱管。与网管OMC失去连接2024年3月15日110网络故障l3、检测方法主、从链路网路告警:1)从网管中心PING主或从IP 2)现场观察光模块及交换机指示灯状态 3)依次在各网络节点PING设备IP 4)遇到PING不通,交换线路或模块判断 2024年3月15日111网络故障l设备脱管:1)检查网管能否PING通设备IP2)现场检查设备是否掉电3)观察设备MOXA网口及数据 指示灯,检查IP是否正确2024年3月15日112电源系统故障二、电源故障 1、近端机电源 1)监控原理 MU电源监控由前端模块接收每个电源的+12v,当监测有电压时为正常状态,无电压时为告警状态2024年3月15日113电源系统故障l 2)告警现象及分析 导致告警原因:电源监控线接触不良或脱落;前端模块故障导致无法监控;电源模块确实故障没有输出。电源模块告警2024年3月15日114电源系统故障MU电源为DC48VDC12V,根据型号不同数量也不同。首先用万用表测量电源输出端,看输出是否正常。以确定电源模块好坏2024年3月15日115电源系统故障l 2、远端机电源1)监控原理:RU电源监控是由预置功放模块的12V电源回路监控的,当电源模块正常工作时线路闭合,当模块坏时整个回路断开。这时为非冗余告警状态。2024年3月15日116电源系统故障l2)告警现象及分析导致告警原因:电源监控线接触不良或脱落;电源模块确实故障没有输出2024年3月15日117电源系统故障l首先查看电源模块状态灯是 否是绿色,l测量每个电源的输出是否正 常。检查每组电源的监控线 是否接好l用万用表测量二极管档测量 是否联通如听到”嘀”的一声 响则证明电源及监控线都正常 2024年3月15日118光链接故障l 三、光链路故障 1、工作原理 RU的光模块通过光纤与MU光模块相连,如果光纤光衰较大,或RU或MU光模块坏都会造成告警。2024年3月15日119光链接故障l2、告警现象及分析 导致告警原因:光纤接口及接头被污染;光缆或跳纤衰耗过大;近端机或远端机光模块故障2024年3月15日120下行功放PAl四、下行功放PA PA下行功放模块在冗余RU设备中双备份模块,两
