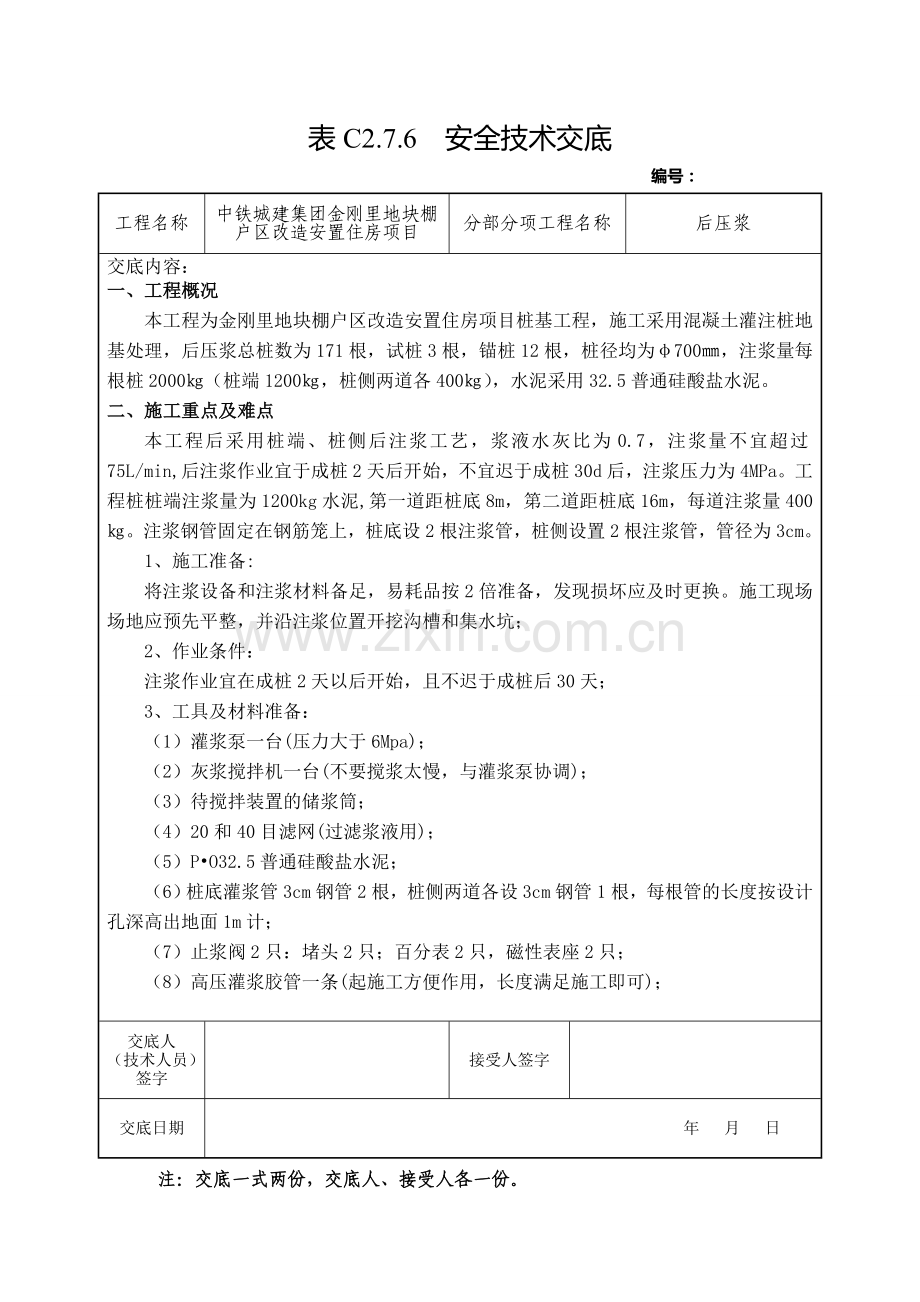

表C2.7.6 安全技术交底
编号：
工程名称
中铁城建集团金刚里地块棚户区改造安置住房项目
分部分项工程名称
后压浆
交底内容：
一、工程概况
本工程为金刚里地块棚户区改造安置住房项目桩基工程，施工采用混凝土灌注桩地基处理，后压浆总桩数为171根，试桩3根，锚桩12根，桩径均为φ700㎜，注浆量每根桩2000㎏（桩端1200㎏，桩侧两道各400㎏），水泥采用32.5普通硅酸盐水泥。
二、施工重点及难点
本工程后采用桩端、桩侧后注浆工艺，浆液水灰比为0.7，注浆量不宜超过75L/min,后注浆作业宜于成桩2天后开始，不宜迟于成桩30d后，注浆压力为4MPa。工程桩桩端注浆量为1200kg水泥,第一道距桩底8m，第二道距桩底16m，每道注浆量400㎏。注浆钢管固定在钢筋笼上，桩底设2根注浆管，桩侧设置2根注浆管，管径为3cm。
1、施工准备:
将注浆设备和注浆材料备足，易耗品按2倍准备，发现损坏应及时更换。施工现场场地应预先平整，并沿注浆位置开挖沟槽和集水坑；
2、作业条件：
注浆作业宜在成桩2天以后开始，且不迟于成桩后30天；
3、工具及材料准备：
（1）灌浆泵一台(压力大于6Mpa)；
（2）灰浆搅拌机一台(不要搅浆太慢，与灌浆泵协调)；
（3）待搅拌装置的储浆筒；
（4）20和40目滤网(过滤浆液用)；
（5）P•O32.5普通硅酸盐水泥；
（6）桩底灌浆管3cm钢管2根，桩侧两道各设3cm钢管1根，每根管的长度按设计孔深高出地面1m计；
（7）止浆阀2只：堵头2只；百分表2只，磁性表座2只；
（8）高压灌浆胶管一条(起施工方便作用，长度满足施工即可)；
交底人
（技术人员）
签字

接受人签字

交底日期
年 月 日
注：交底一式两份，交底人、接受人各一份。

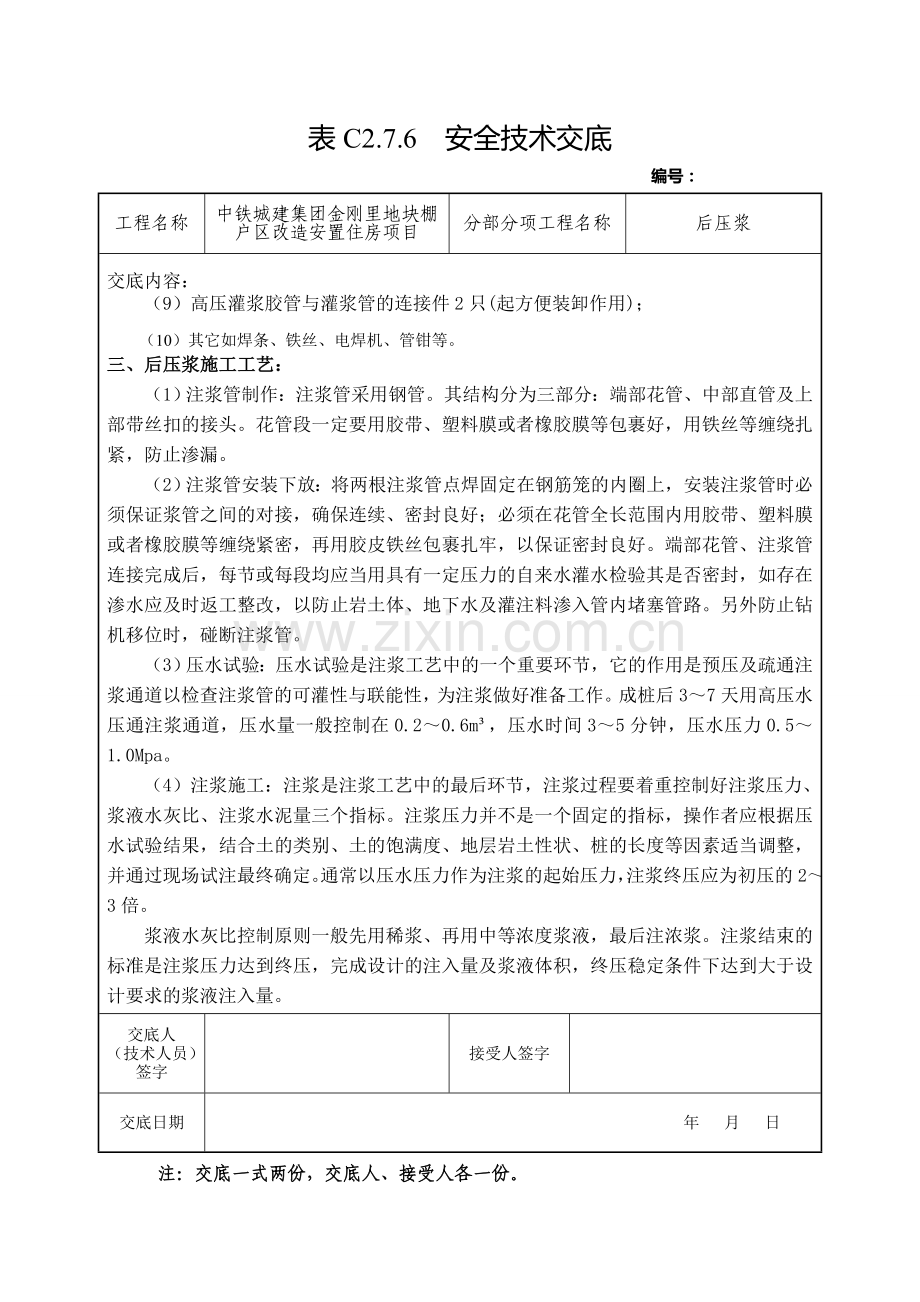

表C2.7.6 安全技术交底
编号：
工程名称
中铁城建集团金刚里地块棚户区改造安置住房项目
分部分项工程名称
后压浆

交底内容：
（9）高压灌浆胶管与灌浆管的连接件2只(起方便装卸作用)；
（10）其它如焊条、铁丝、电焊机、管钳等。
三、后压浆施工工艺：
（1）注浆管制作：注浆管采用钢管。其结构分为三部分：端部花管、中部直管及上部带丝扣的接头。花管段一定要用胶带、塑料膜或者橡胶膜等包裹好，用铁丝等缠绕扎紧，防止渗漏。
（2）注浆管安装下放：将两根注浆管点焊固定在钢筋笼的内圈上，安装注浆管时必须保证浆管之间的对接，确保连续、密封良好；必须在花管全长范围内用胶带、塑料膜或者橡胶膜等缠绕紧密，再用胶皮铁丝包裹扎牢，以保证密封良好。端部花管、注浆管连接完成后，每节或每段均应当用具有一定压力的自来水灌水检验其是否密封，如存在渗水应及时返工整改，以防止岩土体、地下水及灌注料渗入管内堵塞管路。另外防止钻机移位时，碰断注浆管。
（3）压水试验：压水试验是注浆工艺中的一个重要环节，它的作用是预压及疏通注浆通道以检查注浆管的可灌性与联能性，为注浆做好准备工作。成桩后3～7天用高压水压通注浆通道，压水量一般控制在0.2～0.6m³，压水时间3～5分钟，压水压力0.5～1.0Mpa。
（4）注浆施工：注浆是注浆工艺中的最后环节，注浆过程要着重控制好注浆压力、浆液水灰比、注浆水泥量三个指标。注浆压力并不是一个固定的指标，操作者应根据压水试验结果，结合土的类别、土的饱满度、地层岩土性状、桩的长度等因素适当调整，并通过现场试注最终确定。通常以压水压力作为注浆的起始压力，注浆终压应为初压的2～3倍。
浆液水灰比控制原则一般先用稀浆、再用中等浓度浆液，最后注浓浆。注浆结束的标准是注浆压力达到终压，完成设计的注入量及浆液体积，终压稳定条件下达到大于设计要求的浆液注入量。
交底人
（技术人员）
签字

接受人签字

交底日期
年 月 日
注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底
编号：
工程名称
中铁城建集团金刚里地块棚户区改造安置住房项目
分部分项工程名称
后压浆
交底内容：
（5）后压浆的终止条件：
a、桩体上台量超过3mm即停止；
b、注浆总量已达到设计值的75%，且注浆压力大于4MP。，7分钟还未达到注浆量即可停止；
c、从桩侧冒出时采用间断式注浆直到达到注浆量为止；
d、先上后下，先桩侧后桩端。
四、工艺流程:
（1）准备好灌浆管：灌浆管2根3cm钢管，每节长度由施工接长时方便而定，节与节之间的连接用套筒连接，为了避免浪费及顺利施工，可备若干短节灌浆管。
（2）桩混凝土浇灌过程中保护好灌浆管及管口，不使杂物及砼落入管中。
（3）灌浆前，把止浆阀采用螺纹连接到灌浆管上。
（4）把两个连接件分别连接到止浆阀上，之所以用两个连接件是为了防止一只管不通，可用另一管来补救。
（5）准备两个堵头和与高压胶管相同规格的接头。
（6）检查压浆泵，泵要完好，出浆量少的为佳。
（7）把高压胶管两端分别连接到泵及灌浆管上。
（8）泵送清水，清洗管路及灌浆腔，从一端注水，另一端出水，说明管路通畅，此时不需用大的压力，只用缓缓的小水流即可。
（9）检查泵上的压力表处于完好状态，以便记录压力。
（10）安装百分表至桩上：需两只百分表，两个磁性表座，一个基准架。基准架属于临时用，用工地上的工字钢或槽钢即可。
（11）检查搅浆机，处于完好状态，搅浆筒内清扫干净。
（12）检查储浆筒：容量不要太小，筒内干净，高度适当，注入的浆量可用筒内的浆面下降控制。
交底人
（技术人员）
签字

接受人签字

交底日期
年 月 日
注：交底一式两份，交底人、接受人各一份。
表C2.7.6 安全技术交底
编号：
工程名称
中铁城建集团金刚里地块棚户区改造安置住房项目
分部分项工程名称
后压浆

交底内容：
（13）搅拌水泥浆。
（14）搅拌好的浆液通过滤网，滤去杂物及没搅拌开的水泥团后，放入储浆筒内备用。
（15）开始注浆(桩身砼养护2天后开始注浆，当另一灌浆管冒浆时，停泵，封堵冒浆孔，并记录下百分表的初读数。
（16）继续开泵灌浆：灌浆过程中记录下来灌浆时间，灌浆压力，灌浆量及桩的上抬量。注浆排量控制在每分钟75升范围内。
（17）如浆液灌不进且压力升高很快，就有可能是发生堵管。堵管一般发生在高压胶管及泵内，处理后继续灌浆。如果判断不是堵管，可稳压10～15分钟后结束灌浆，也可采用连续反复开关泵的方法进行加压。
（18）由于高压灌浆，为了防止发生损坏机器及人身事故，不使用大于10Mpa的压力。
（19）注浆过程采用三控的办法进行控制：
a、注浆量的控制：桩底压浆量到1800Kg水泥，即停止注浆；
b、压力控制：注浆压力不超过4Mpa，达到以上压力，注浆量不满足设计要求时，要采用稳压间隔式注浆工艺，稳压静置时间大于30分钟，仍注不进去时可停止注浆，及时向监理，设计单位，甲方汇报；
c、桩体上台量不得超过3mm。
（20）关闭止浆阀(自动)或耐高压阀门止浆(手动)。
（21）冲洗干净高压胶管及泵、搅拌机、料筒。记录百分表的数值卸表。
交底人
（技术人员）
签字

接受人签字

交底日期
年 月 日
