张屯煤矿变电所配电系统故障操作流程.doc

张屯煤矿变电所配电系统流程规范
1.1 值班电工交接班流程：
1.1.1 对值班电话现场通话→矿调度室
→上、下级配电点
→区队值班
确认正常，有问题立即汇报调度室安排处理。
1.1.2. 询问对班值班电工有无异常
1.1.3 与上班值班电工共同巡检设备设施，确认无问题、发现问题及时处理或汇报区队值班后，双方进行交接班签字。
1.1.4 确认母联分断。
1.2 变电所总进线高爆开关跳闸故障处理步骤
进线单回路负荷跳闸
â
迅速查看故障记录
â
立即将故障情况汇报到机电队值班
â 联系上级断掉本回路电源
迅速退出本段进线、母联及分开关小车
â
维修工到现场
â
进线及母联开关悬挂停电牌并可靠闭锁
â 确认无问题 进线及最末一台分开关的电源侧分开关分别 打接地短路装置
在一台分开关内对母线段验电放电
â 确认无问题
短路故障跳闸 接地故障跳闸 漏电故障跳闸
â â â
在开关内对母线段、本段所有负荷侧及开关本体测接地绝缘或三相绝缘电阻
â开关本体摇测时采取防止对保护造成的损坏措施
对故障开关退出小车挂停电牌隔离，取下接地短路装置，恢复无故障开关，通知上级送电
â â
电话通知下级，得到许可后恢复无故障开关供电 先风机专用 主排水 再生产的顺序
â â
处理故障开关故障
â
故障处理结束后，通知下一级得到许可后，恢复供电

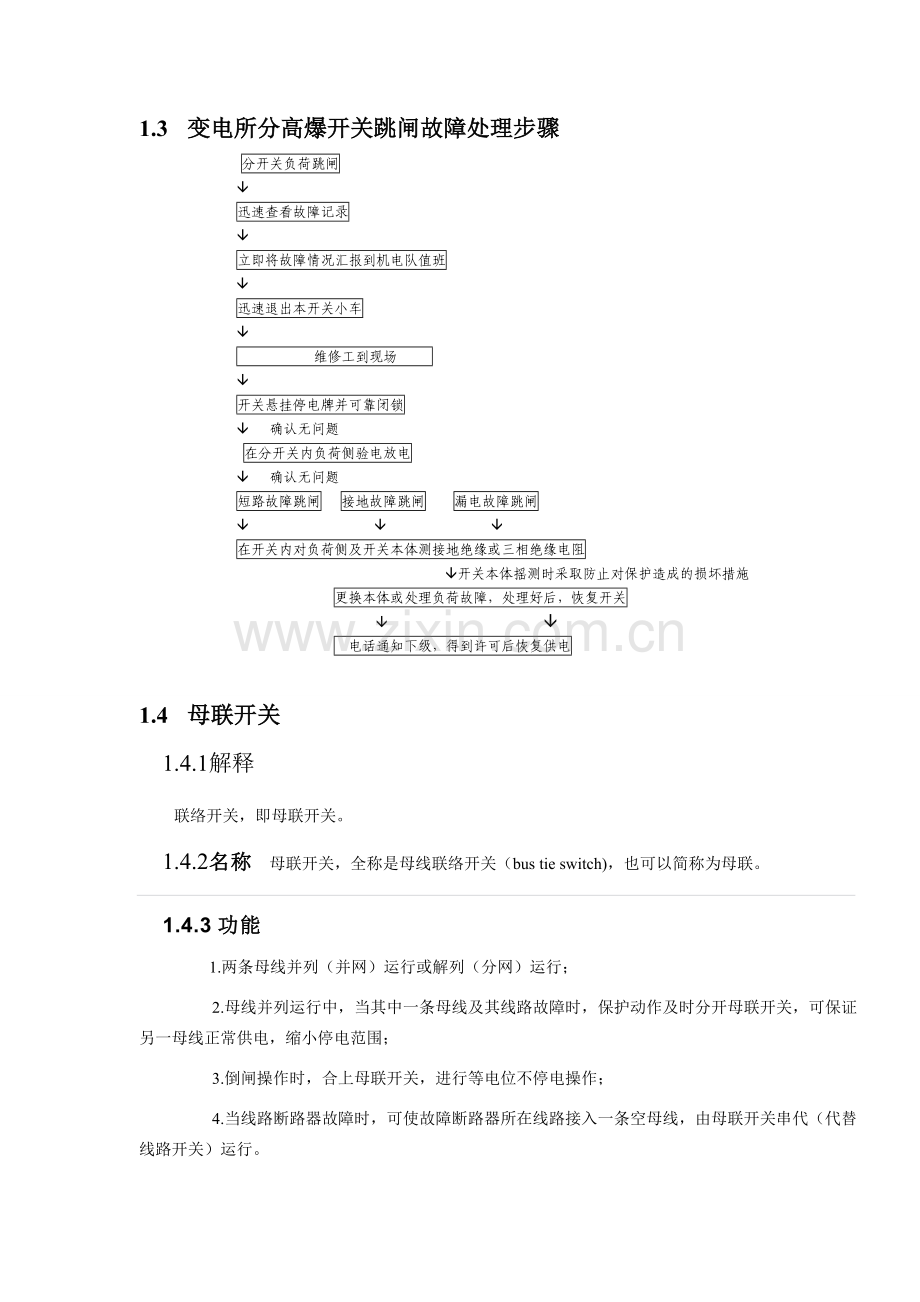

1.3 变电所分高爆开关跳闸故障处理步骤
分开关负荷跳闸
â
迅速查看故障记录
â
立即将故障情况汇报到机电队值班
â
迅速退出本开关小车
â
维修工到现场
â
开关悬挂停电牌并可靠闭锁
â 确认无问题
在分开关内负荷侧验电放电
â 确认无问题
短路故障跳闸 接地故障跳闸 漏电故障跳闸
â â â
在开关内对负荷侧及开关本体测接地绝缘或三相绝缘电阻
â开关本体摇测时采取防止对保护造成的损坏措施
更换本体或处理负荷故障，处理好后，恢复开关
â â
电话通知下级，得到许可后恢复供电

1.4 母联开关
1.4.1解释
联络开关，即母联开关。
1.4.2名称　母联开关，全称是母线联络开关（bus tie switch)，也可以简称为母联。
1.4.3功能
1.两条母线并列（并网）运行或解列（分网）运行； 　　
2.母线并列运行中，当其中一条母线及其线路故障时，保护动作及时分开母联开关，可保证另一母线正常供电，缩小停电范围； 　　
3.倒闸操作时，合上母联开关，进行等电位不停电操作； 　　
4.当线路断路器故障时，可使故障断路器所在线路接入一条空母线，由母联开关串代（代替线路开关）运行。

1.5 母联开关合闸程序
需合母联时→通知机电队值班→向机电科申请→机电科记录
→机电科根据申请情况确认反送电段无故障→允许合母联→机电队通知值班电工→值班电工合母联开关
1.6 变电所开关操作规定
1.6.1 出现跳闸故障时，故障没有得到全部排除或无进行有效隔离情况下，严禁送电或试送电。
1.6.2 送电前必须与下级值班电工取得联系，允许送电后，方可送电。
