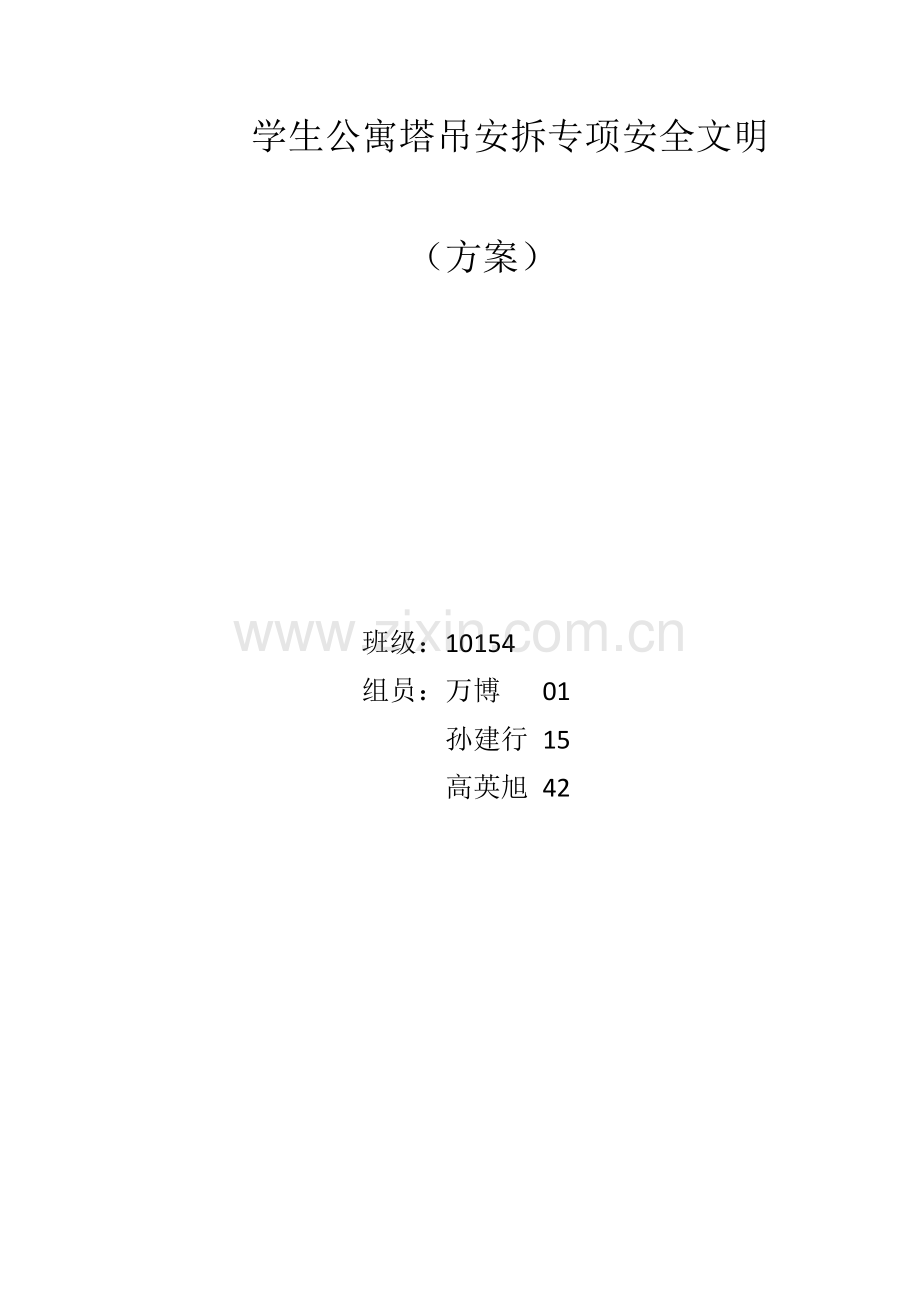

学生公寓塔吊安拆专项安全文明

（方案）

班级：10154
组员：万博 01
孙建行 15
高英旭 42

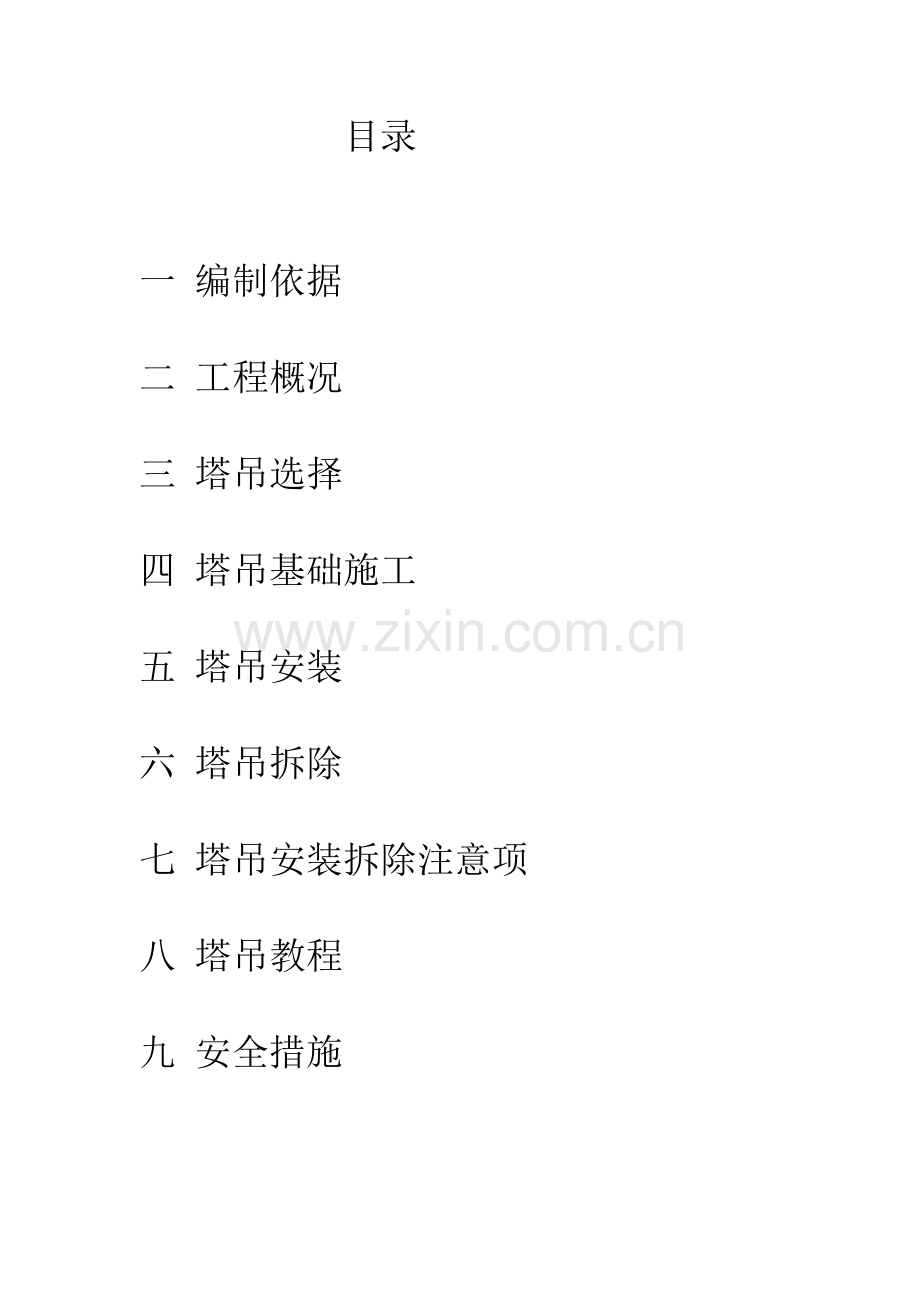

目录

一 编制依据

二 工程概况

三 塔吊选择

四 塔吊基础施工

五 塔吊安装

六 塔吊拆除

七 塔吊安装拆除注意项

八 塔吊教程

九 安全措施

一 编制依据

1.《塔式起重机的安全规程》GB(114-1994)

2.《起重机钢丝绳检验与报度规范》GB(5922-2006)

3.《起重吊运信号》GB(5082-1985)

4．《建筑机械技术试验规程》 JGJ(32-86)

5.《建筑机械使用技术规程》 JGJ(33-2001)

6.《建筑施工技术》 (第三版教材)

7.《塔式使用说明书》

二 工程概况

（1） 本工程为：黑龙江建筑职业技术学院A公寓
（2） 建筑工程位置：黑龙江建筑职业技术学院
（3） 建设单位:黑龙江建筑职业技术学院
（4） 建筑单位：省建工集团
（5） 监理单位：哈尔滨工业大学建设监理公司
（6） 设计单位：哈尔滨工业大学建筑设计研究院
（7） 本工程建筑耐火等级：二级
（8） 一～六层层高为3.3m，室内外高差为0.6m，建筑面积5974.9m，建筑总高度23.88m，结构形式：框架结构。
（9） 结构体系本工程为六层砖混结构，抗震烈度为六度，梁柱抗震等级为三级。
（10） 本工程设计建筑结构安全等级为二级，设计使用年限为50年。
（11） 本工程设计±0.00标高相对应的相当于地质报告中的海拔高程118.6m。
（12） 自然条件
基本风压W=0.5KN/㎡ 基本雪压S=0.45 KN/㎡

三 塔吊的选择

1 塔吊的型号QTZ40, QTZ40是自升式塔吊为上回转、水平臂架、小车变幅、液压自升 式多用途塔吊。
起重力矩400KN.m，最大起重量4T，独立架设时最大起升高度可达29米，加附着最大起升可达120米，最大幅度分46.8米、42米 和50米。计划安装1台，覆盖面100%。

四 塔吊的基础施工

1 按说明书施工
2 核对现场的地耐力，必须大于说明书上的地耐力。（根据地质勘察报告）
3 按照塔吊基础施工图正确焊接地脚螺栓。保证水平度偏差不大于2mm，垂直度误差小于千分之一。
4 用C35混凝土，基础表面允许值为千分之一毫米 。
5：应按施工方案中确定的塔基位置保证基础设置，地基承载力≥200kN/m2，砼确保密实，地脚螺栓位置偏差≤2毫米(地脚螺栓安装前按使用说明书中图纸要求或施工方案要求加工)。安装塔机前，基础砼强度要达到90%以上。

五 塔吊的安装
1安装的准备工作
(1) 施工现场根据三级保护标准配合安装好电源箱。
(2) 安装前必须经过检修，保证塔机性能良好。施工场地开阔平坦，道路必须平整、压实，并有足够的安装人员。
(3) 准备好吊装机械、安装工具、辅助设备及技术资料
2 安装
2.1 塔机的安装位置
(1) 塔机的安装位置必须覆盖所有施工区域，保证没有盲区，以充分利用起重臂的有效幅度和起重能力，还应考虑塔机安装、拆卸方便。
(2) 塔机的最长旋转部分一起重臂，吊钩等要避离高压输电线5米以上，以免触电伤人、损坏设备等事故发生。
2.2 塔吊的安装
塔吊安装顺序
安装基础节—安装两个标准节—安装套架—安装上下接盘及司机室—安装过渡节—安装塔帽—安装平衡臂—安装平衡臂拉板—安装两块平衡重—安装起重臂—安装起重臂长拉板—安装起重臂短拉板—安装余下的5块平衡重—穿绕起重及变幅钢丝绳。
2.3安装基础节
(1) 用起重设备将塔身基础节吊至底盘上方对好方向(即将标有后方标记的一方安装在顶升加节时引进标准节方向的相反方向)后缓慢下降基础节,使基础节上四角大方法兰上的地脚螺栓孔对正地脚螺栓,下降基础节直至松钩取去吊索,分别在32棵地脚螺栓上戴上并拧紧双螺母。
(2) 注意:起吊基础节的钢丝绳不允许栓在腹杆上以预防腹杆拉弯,必须栓住主弦杆起吊。
2.4安装标准节
(1) 在已安装的塔身基础节顶部安装一个塔身标准节,对好方向(即踏块方向与塔身基础节后有方标志的方向一致)使标准主弦杆下端的定位凹台与基础节主弦杆上端的定位凸台对正后下降至略为卸载,穿好M39×3×360高强度螺栓并拧紧双螺母.松钩取去吊具。
(2) 用同样方法在已安装的塔身标准节顶部再安装一个塔身标准节,使踏块方向一致，穿好M39×3×360高强度螺栓并拧紧双螺母，松钩取去吊具。
(3) 在条件允许的情况下,也可将已事先装入套架的标准节与套架一并安装在基础节上。
2.5安装套架
2.6安装上、下接盘及司机室
2.7安装过渡节
2.8安装塔帽
2.9安装平衡臂
2.10平衡臂拉板组装
2.11起重臂安装
2.12安装其余平衡重块
2.13塔机各配件安装
2.14安装的注意问题
1) 检查连接螺栓是否拧紧。
2) 塔机各部件所有的螺栓材质和规格不同，决不可混用。
3) 平衡臂、起重臂拉板安装前应检查接头是否连接牢靠，拉板是否有损伤现象。
4) 起吊平衡臂或起重臂安装时，一定要把吊绳与安装起重机吊钩用钢丝绳夹或卸扣牢固，防止钢丝绳夹角过大时钢丝绳脱钩。
5) 收紧小车的钢丝绳，以小车在重载情况下不打滑为宜。
6) 当塔机在未安装平衡臂和起重臂之前，应进回转试运转。
7) 调整高度限位器碰块位置，使吊钩滑轮上限位置处于离小车滑轮之间的距离（空间尺寸）在大于1000㎜时，起升运转应停止。
8) 力矩限制器、重量限制器、幅度限制器、各电气限位等装置均应按规定安装和调试。
9) 塔式起重机的主体结构，电动机底座和所有电气设备的金属外壳，导线的金属护管等都应良好可靠的接地。
10) 标准节安装不得换方位，否则爬升用踏步方向装错，无法进行爬升。
11) 重臂由10节组装而成，必须按出厂规定的标记或标牌顺序组装，切不可相更换。
12) 起重臂相互连接用的上弦销和下弦销均是专用的特制零件，不得代换。
13) 整机安装完毕后，应检查塔身的垂直度要求，允差为4/1000。
3调试
调试好塔机小车限位、调勾高度限位、力矩限位、起重限位、回转限位，保证各限位灵敏、可靠，具体由电工负责调试。
4 电器系统安装
1必须采用TNS用电系统。
2安装防雷装置
3所有接头必须良好

六 塔吊的拆除

1拆塔作业应严格遵守规则,按照拆塔顺序(即立塔的逆过程)进行,防止事故发生,特别在拆卸塔机的某些部件,如起重臂、平衡臂等时，应避免塔机的剩余部分失去平衡，造成塔机倾覆事故。
2 拆除前的准备
（1) 保证拆卸区域无影响拆塔操作的障碍物。
（2) 起重臂转至套架开口一侧。
3 拆卸塔身
拆塔时，必须严格按照塔机安装和顶升加节的逆过程正确无误的进行，具体程序如下：
1) 拆卸塔身：首先是塔机顶升前应使各平衡物处于规定位置，然后按升塔的逆过程逐步拆卸标准节至可能的最低高度，以便于塔机的顺利拆除。
2) 拆卸平衡重：按安装平衡重的相反步骤卸平衡重（即留下两块平衡重不拆下）。
4 拆除起重钢丝绳
将吊钩滑轮组降至地面（或套架平台上），将变幅小车向前开动到臂尖处，逐一的拆除起重钢丝绳（在臂尖防扭装置处）的固定绳头的钢丝绳绳卡，然后开动起升机构，将钢丝绳卷绕在起升卷筒上，留下一段，从塔帽头上的绳轮上绕过，向下拉至起重臂根部，用绳卡作成钢丝绳绳扣备用。
5 拆卸起重臂
1) 在起重臂前后两端栓上溜绳，并将其放至地面，便于起重臂下降过程中的稳定及必要时调整水平角度避让障碍物及摆放。
2) 根据安装起重臂所用的吊装点用吊车将起重臂吊起。
3) 利用起升机构的起重钢丝绳拉住起重臂拉板，先短拉板后长拉板的顺序逐一的将起重臂拉板从塔帽处拆开，并松下放在起重臂上弦杆托架上固定好。
4) 将起重臂缓缓下降至水平，取掉起重臂与过渡节的一根臂根销后，用φ40～φ50的钢棒或钢管插入连接孔中，然后才可取去另一根臂根销。
5) 调整吊车吊钩高度（也可以调整变幅小车在起重臂上的位置），使插入的钢棒或钢管能直接用手取出时停止吊车升降，固定变幅小车并拆除变幅小车所用的电缆，取去钢棒或钢管。
6) 适当旋转吊车，使起重臂离开塔机的各部分后，吊车缓缓下降，在地面垫上木枋后，将起重臂平稳的放置在木枋上，松钩取去吊索。
7) 从变幅小车处拆开变幅钢丝绳，并将其卷绕在变幅卷筒上。
8) 将起重臂解体为运输单元，收捡好拉板及销轴等零部件。
6 卷绕起重钢丝绳和拆除起升机构电缆
1) 取下起重臂端部钢丝绳的绳卡，将起升钢丝绳缠绕在起升卷筒上，拆绳时应对钢绳全长进行认真检查。
7 拆除平衡重及平衡臂
1) 先将尾部的平衡重块吊至地面，然后用卸扣将起重吊索与平衡臂吊装耳板连接起来并将平衡臂吊起一定的角度。
2) 按安装的相反过程，将两组平衡臂拉板逐一的从中间拆开后，把上段拉板放回靠住塔帽并固定起来。将平衡臂拉板下段放置在已事先固定在拉杆上的木枋上。
3) 下降平衡臂至水平，用拆除起重臂的相同方法拆去臂根销。
4) 下降平衡臂直至地面后取去吊索。
5) 将平衡臂拉板下段拆下，收捡好拉板等零部件。
8 拆卸塔帽
1) 用较短的吊索栓住塔帽顶部并将吊车升钩至略为受力状态后停止吊车动作。
2) 拆去塔帽与过渡节的连接螺栓后，起吊塔帽，吊车作适当旋转使塔帽离开塔身，然后下降至地面。
3) 吊住塔帽偏上部分，将塔帽侄下放置。
9拆卸过渡节
吊住过渡节，拆除下部与上接盘连接的螺栓后，放至地面。
10 拆卸上、下接盘及司机室
1) 用吊绳吊住上接盘，拆除下接盘与套架及标准节的连接螺栓，然后吊至地面。
2) 将司机室拆下并吊至地面。
11 拆卸套架
1) 拆除液压管路，将液压泵吊至此面，拆除走道、平台、栏杆等并依次吊至地面。
2) 吊至套架，然后放置于地面。
3) 吊起套架偏上部分，小心的将套架倒放于地面。
12 拆卸标准节
1) 吊住标准节，拆除连接螺栓后将其吊至地面。
2) 当吊车能力允许时，也可将装在套架内的标准节和套架一起拆除。
13 拆卸基础节
拆除基础节法兰与混凝土基础相连接的地脚螺栓上的螺母后，将基础节吊离塔机基础。

七 塔吊安装拆除注意的事项
安装
1认真做好塔机现场布置方案。
1）注意避开空中、地面障碍及周边建筑；
2）特别要考虑塔机的拆卸可能及方便；
3）为方便塔机的附着，塔机离高层建筑物距离尽量在3至6米之间，如万不得意，距离超过6米，则其附着杆要专门设计；
4）要根据塔机下土质情况，专门设计塔机的钢筋混凝土基础。
2一定要等塔机基础达到设计强度后，才开始塔机安装。
1）一定要由经专业训练，具有装拆塔机资质的人员负责装拆卸施工。
2）塔机的顶升、下降过程，是最容易出安全事故的环节，一定要遵照塔机的使用说明认真操作，不得马虎。
3）塔机安装后，必须经专职检验部门书面验收合格后，方能投入使用。
4）塔机的安装方案、安装记录、验收记录必须存档备案。

拆除
1塔机拆除是项危险性较大的作业，曾造成过重大伤亡事故和教训的案例不少。塔机拆除不但涉及周围环境，还属于多工种配合的作业。拆除的安全与进度，也直接影响到工程进度和单位工程的经济效益。故在拆除前首先要制定出切实可行的拆除方案。

2拆除方案拟定经企业总工程师批准实施后，要拆装队长召开交底会。通过交底，使所有参加拆除的人员任务明确，先拆什么?后拆什么?拆除时的危险心中有数，并将防范措施落实到人。
　3、划定警戒区。凡被拆除塔机的垂直投影区、配合汽车吊运行范围、均规定为安全禁区，围上安全色彩带或挂上安全警戒标志。禁止无关人员进入。

八 塔吊的操作规程
塔吊安全操作规程
1、塔吊作业时应有足够的工作场地，起重臂杆起落及回转半径内无障碍物，夜间作业应有充足的照明设备。

2、塔吊的变幅指示器、力矩限位器以及各种行程限位开关等安全保护装置必须齐全完整、灵敏可靠，不得随意调整和拆除。严禁用限位装置代替操作机构进行停机。

3、操作前必须对工作现场周围环境、行驶道路、架空电线、建筑物以及构件重量和分布等情况进行全面了解。

4、塔吊的作业人员和指挥人员必须密切配合，指挥人员必须熟悉所指挥机械性能，操作人员应严格执行指挥人员的信号，如信号不清或错误时、操作人员可拒绝执行。如果由于指挥失误而造成事故，应由指挥人负责。

5、操作室远离地面、指挥发生困难时，可设高处、地面两个指挥人员，或采用有效联系办法进行指挥。

6、遇有六级以上大风或大雨、大雪、大雾等恶劣天气时，应暂停作业。

7、起重作业时，重物下方不得有人员停留或通行。严禁用塔吊机吊运人员。

8、严禁使用塔吊进行斜吊、斜拉和起吊地下埋设或凝结在地面上的重物，施工现场的混凝土构件或模板、必须全部松动后方可起吊，起重机必须按规定的起重性能作业，不得超负荷和起吊不明重量的物件。

9、起吊重物时应绑扎平稳和牢固，不得在重物上堆放或悬挂零星物件。零星物件或物品必须用吊笼或钢丝绳绑扎牢固后起吊。绑扎钢丝绳与物件的夹角不得小于30度。

10、起吊满负荷或接近满负荷时、应先将重物吊起离地面20-50厘米停机检查：起重机的稳定性、制动器的可靠性、重物的平稳性、绑扎的牢固性。

11、起重机提升和降落速度要均匀，严禁忽快忽慢和突然制动。左右回转动作要平稳。当回转未停稳前不得作反向动作。

12、起重机使用的钢丝绳应有制造厂技术证明文件作为使用依据，如无证件时应经过试验合格后方可使用。卷筒上钢丝绳应连接牢固、排列整齐、不得扭结、变形，所有钢丝绳不得有接头。

13、工作完毕后，起重臂转到顺风方向，并将吊钩开到离臂杆顶端处2-3米位置。

九 安全措施
1.对塔吊自身的各个部件，结构焊缝、螺栓、销轴、导向轮、钢丝绳、吊钩、吊具及起重顶升液压爬升系统、电气设备等进行仔细的检查，发现问题及时解决。
2.检查塔吊开关箱及供电线路，保证作业时安全供电。检查安装使用机具的技术性能是否良好，检查安装使用的安全防护用品是否符合要求，发现问题立即解决，保证安装过程中安装使用的机具设备及安全防护用品的使用安全。
3塔吊在安装过程中必须保持现场清洁有序，以免防碍作业影响安全。设置作业区警戒线，并设专人负责警戒，防止以塔吊安装无关的人进入塔吊安装现场。
4.塔吊安装必须在白天进行，并应避开阴雨、大风、大雾天气，如在作业时突然发生天气变化要停止作业。
5参加塔吊安装拆除人员，必须经劳动部门专门培训，经考试合格后持证上岗。参加塔吊安拆人员必须戴好安全帽，高空作业人员要系好安全带，穿好防滑鞋和工作服，作业时要统一指挥，动作协调，防止意外事故发生。
6塔吊作业防碰撞措施。塔与塔之间的最小架设距离应保证处于低位的塔吊臂端部与另一台塔吊的塔身之间最少距离不低于2米，处于高位的塔吊（吊钩升至最高点），与低位的塔吊之间，在任何情况下其垂直方向的间距不小于2米。
