建筑构造与识图
（抄绘和识读建筑施工图）
课内实训任务书
任课教师：李纯刚等 实训时间：第15周--第16周
实训课程：建筑构造与识图 实训班级：11工程造价1～20班
11工程监理1-2班、
双证1-4班
实训性质：专业基础课课内 实训地点：第一、二教学楼多媒体室
一、课程实训目的
通过本次课内实训让学生进一步理解《房屋建筑制图统一标准》相关内容，明确建筑建筑平面图、建筑立面图、建筑剖面图的形成、图示内容与识图方法和步骤，掌握建筑施工图的绘制方法与步骤，并能简单应用国家制图标准和相关规范，能正确识读建筑平面图、建筑立面图、建筑剖面图。
二、课程实训项目与进度
周次
实训项目
实训任务
课时
15
抄绘和识读建筑施工图
任务1：抄绘和识读建筑平面图
6
16
任务2：抄绘和识读建筑立面图
3
16
任务3：抄绘和识读建筑剖面图
3

合计
12
三、课程实训的步骤
1、口头识读某别墅各层平面图，抄绘某别墅底层平面图、三层平面图、屋顶平面图；
2、口头识读某别墅①～⑤立面图和⑤～①立面图，抄绘某别墅①～⑤立面图；
3、口头识读某别墅1-1剖面图，抄绘某别墅1-1剖面图。
四、课程实训的内容
实训项目
实训任务
实训内容
抄绘和识读建筑施工图
任务1：抄绘和识读建筑平面图
识读和抄绘某别墅底层平面图（教材P103 图5.4）、二层、顶层平面图（教材P105 图5.6）、屋顶平面图（教材P106 图5.8）；
任务2：抄绘和识读建筑立面图
识读和抄绘某别墅①～⑤立面图（教材P128 图5.19）
任务3：抄绘和识读建筑剖面图
识读和抄绘某别墅1-1剖面图（教材P124 图5.17）

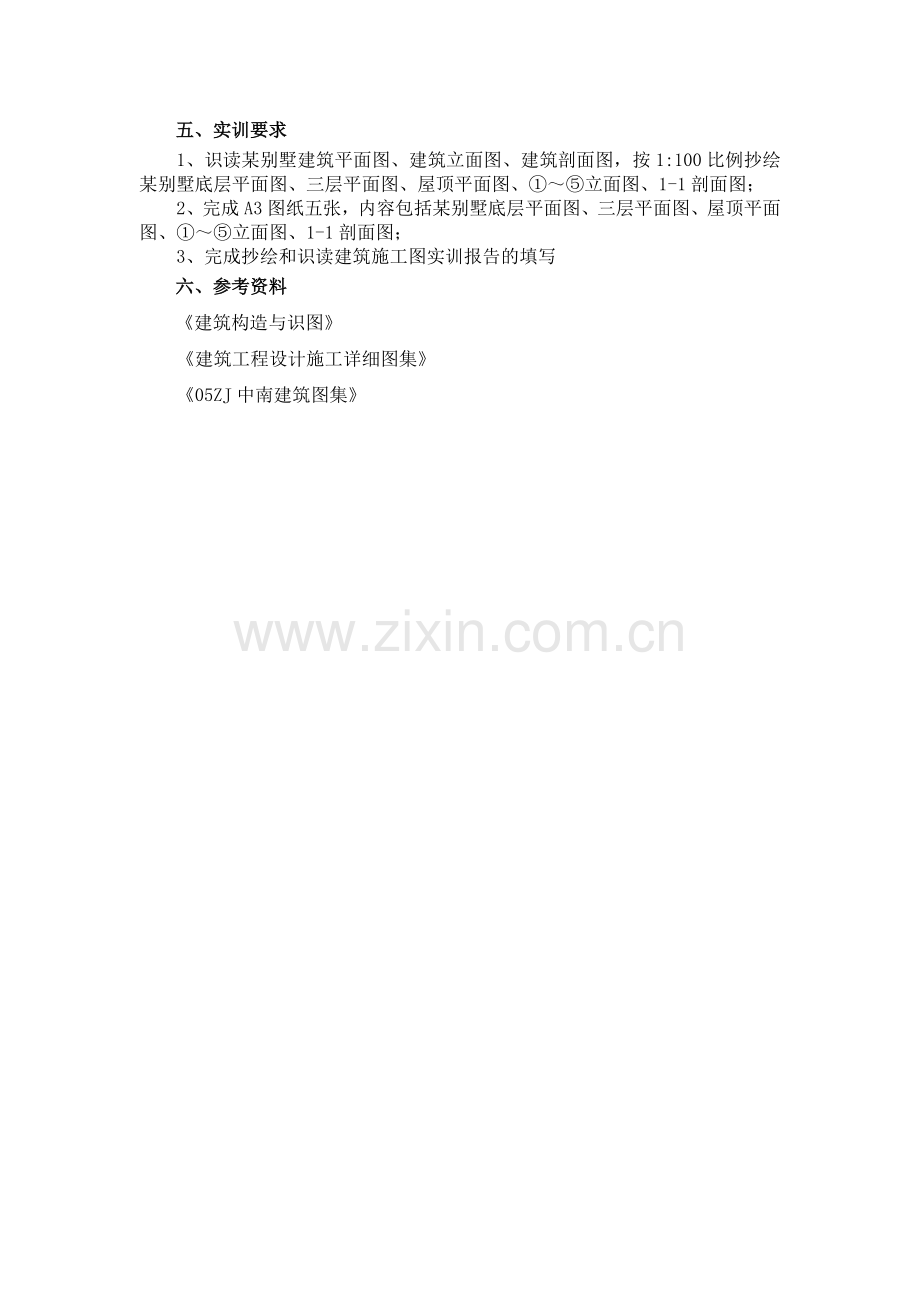

五、实训要求
1、识读某别墅建筑平面图、建筑立面图、建筑剖面图，按1:100比例抄绘某别墅底层平面图、三层平面图、屋顶平面图、①～⑤立面图、1-1剖面图；
2、完成A3图纸五张，内容包括某别墅底层平面图、三层平面图、屋顶平面图、①～⑤立面图、1-1剖面图；
3、完成抄绘和识读建筑施工图实训报告的填写
六、参考资料
《建筑构造与识图》
《建筑工程设计施工详细图集》
《05ZJ中南建筑图集》
