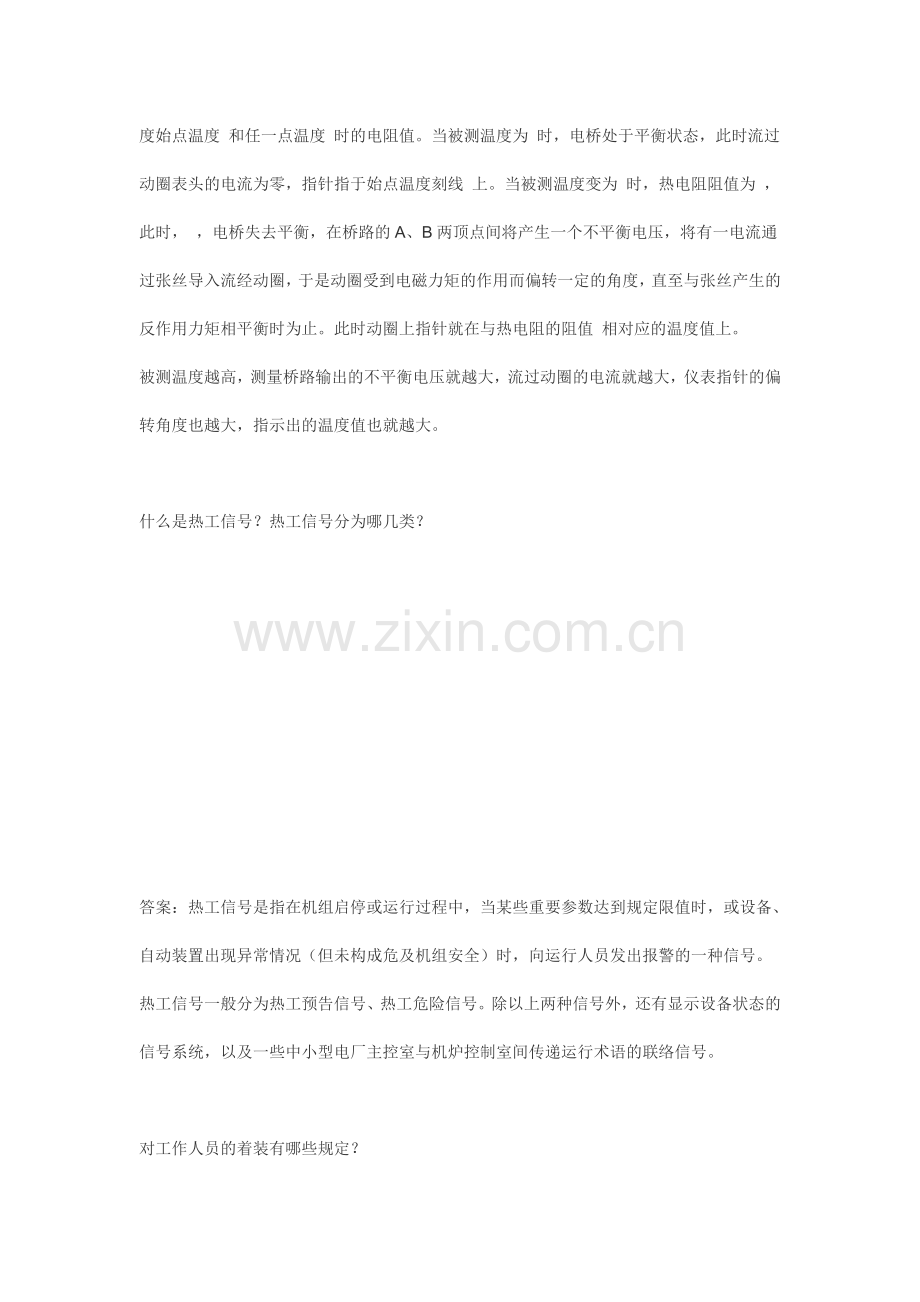

答案：配热电阻的XC系列动圈式温度指示仪表，测量电路是一个不平衡直流电桥线路，由测量指示部分及电源部分组成。动圈测量机构置于桥路的对角线上，由电阻 、 和 、 组成不平衡电桥，电桥采用4V直流稳压电源供电。通常取 ， ，式中， 、 为热电阻在表计刻度始点温度 和任一点温度 时的电阻值。当被测温度为 时，电桥处于平衡状态，此时流过动圈表头的电流为零，指针指于始点温度刻线 上。当被测温度变为 时，热电阻阻值为 ，此时， ，电桥失去平衡，在桥路的A、B两顶点间将产生一个不平衡电压，将有一电流通过张丝导入流经动圈，于是动圈受到电磁力矩的作用而偏转一定的角度，直至与张丝产生的反作用力矩相平衡时为止。此时动圈上指针就在与热电阻的阻值 相对应的温度值上。
被测温度越高，测量桥路输出的不平衡电压就越大，流过动圈的电流就越大，仪表指针的偏转角度也越大，指示出的温度值也就越大。

什么是热工信号？热工信号分为哪几类？

答案：热工信号是指在机组启停或运行过程中，当某些重要参数达到规定限值时，或设备、自动装置出现异常情况（但未构成危及机组安全）时，向运行人员发出报警的一种信号。
热工信号一般分为热工预告信号、热工危险信号。除以上两种信号外，还有显示设备状态的信号系统，以及一些中小型电厂主控室与机炉控制室间传递运行术语的联络信号。

对工作人员的着装有哪些规定？

答案：工作人员的工作服不应有可能被转动的机器绞住的部分；工作时必须穿着工作服，衣服和袖口必须扣好；禁止戴围巾和穿长衣服。工作服禁止使用尼龙、化纤或棉、化纤混纺的衣料制做，以防工作服遇火燃烧加重烧伤程度。工作人员进入生产现场禁止穿拖鞋、凉鞋，女工作人员禁止穿裙子、穿高跟鞋。辫子、长发必须盘在工作帽内。做接触高温物体的工作时，应戴手套和穿专用的防护工作服。

请叙述QC小组成员的任务。

答案：（1）按时参加活动：QC小组为自愿参加，一旦成为小组成员，就应坚持经常参加小组活动，积极发挥自己的聪明才智，为QC小组活动作出贡献。
（2）按时完成任务：QC小组的课题需要由全体成员分担，每个人完成自己的任务后，才能保证全组课题的进度和效果，因此每个成员必须努力完成自己分担的任务。
（3）支持组长工作：QC小组活动有时需要合理安排，每个成员都应以全组活动为主，服从组长领导，并积极配合组长工作。
（4）配合其他组员工作：在共同展开质量活动中，组员之间需要互相沟通，传递必要的信息，互相帮助，共同创造协调、融洽的工作环境。

工作中使用行灯时，必须注意哪些事项？

答案：（1）行灯电压不准超过36V。在特别潮湿或周围均属金属导体的地方工作时，如在汽鼓、凝汽器、加热器、蒸发器、除氧器以及其他金属容器或水箱等内部，行灯的电压不准超过12V；
（2）行灯电源应由携带式或固定式的降压变压器供给，变压器不准放在汽鼓、燃烧室及凝汽器等的内部；
（3）携带式行灯变压器的高压侧，应带插头，低压侧带插座，并采用两种不能互相插入的插头；
（4）行灯变压器的外壳须有良好的接地线，高压侧最好使用三线插头。

简述压力变送器的检定环境条件，以及对工作介质的要求。

答案：（1）环境温度为（20±5）℃，每10min变化不大于1℃；相对湿度为45％～75％。
（2）变送器所处环境应无影响输出稳定的机械振动。
（3）电动变送器周围除地磁场外，应无影响变送器正常工作的外磁场。
测量上限不大于0.25MPa的变送器，传压介质为空气或其他无毒、无害、化学性能稳定的气体；测量上限值大于0.25MPa的变送器，传压介质一般为液体。

如何对压力（差压）变送器进行密封性检查？

答案：平衡地升压（或疏空），使变送器测量室压力达到测量上限值（或当在大气压力90％的疏空度）后，切断压力源，密封15min，在最后5min内通过压力表观察，要求其压力值下降（或上升）不得超过测量上限值的2％。
差压变送器在进行密封性检查时，高低压力容室连通，并同时引入额定工作压力进行观察。

如何调整弹簧管式压力表的线性误差？

答案：当弹簧管式压力表的示值误差随着压力成比例地增加时，这种误差叫线性误差。产生线性误差的原因主要是传动比发生了变化，只要移动调整螺钉的位置，改变传动比，就可将误差调整到允许的范围内。当被检表的误差为正值，并随压力的增加而逐渐增大时，将调整螺钉向右移，降低传动比。当被检表的误差为负值，并随压力的增加而增大时，应将调整螺钉向左移，增大传动比。

1151变送器如何进行零点迁移？

答案：1151变送器零点迁移步骤如下：
（1）在迁移前先将量程调至所需值；
（2）按测量的下限值进行零点迁移，输入下限对应压力，用零位调整电位器调节，是输出为4mA；
（3）复查满量程，必要时进行细调；
（4）若迁移量较大，则先需将变送器的迁移开关（接插件切换至正迁移或负迁移的位置（由正、负迁移方向确定）），然后加入测量下限压力，用零点调整电位器把输出调至4mA、

流量孔板为什么不能接反？

答案：孔板安装正确时，其孔板缩口朝向流体前进的方向。流体在节流中心孔处局部收缩，使流速增加静压力降低，于是在孔板前后产生了静压差，该压差和流量呈一定的函数关系。孔板装反后，其孔板入口端面呈锥形状，流体流经孔板时的收缩程度较正装时小，流束缩颈与孔板距离较正装时远，流体流经孔板后端面时速度比正装时小，使孔板后压力较大，导致了孔板前后静压差减小，使所测流量值随之减小，影响了流量测量的准确性。

如何调整双波纹管差压计的零位、量程和线性？

答案：双波纹管差压计分为指示型和记录型，它们的零位调整方法是调整机座上的调零螺钉来实现。量程的调整则主要改变从动杆的臂长，借以改变四连杆机构的放大倍数，达到量程调整的目的。
线性调整应在50％上限差压作用下，改变连杆长度，使连杆垂直于主动杆和从动杆。有时也可调整主动杆上的偏心螺钉以改变主动杆与横座标间的夹角。

请详述力平衡式压力变送器的使用注意事项。

答案：（1）变送器的投入使用之前，应预先排除测量膜合室内的积水（以气体为传压介质时）或空气（以液体为传压介质时），避免产生运行中的指示变差。
（2）变送器使用中负载电阻不应超过1500℃，否则输出恒流性能将受到影响。工作中负载电路绝对不能有开路现象，以免机件受损坏。
（3）变送器停用时，应先打开平衡阀，使 0，然后可以停止电源，不能在有差压和电流时，突然停电。

检定压力变送器时，如何确定其检定点？

答案：检定0.5级以上的压力变送器时，需用二等标准活塞式压力计作为标准器，而活塞式压力计能够测量的压力值是不连续的，所以在检定压力变送器时，要根据压力变送器的量程和活塞式压力计输出压力的可能，确定5个或5个以上的检定点。确定好检定点后，可算出各检定点压力变送器对应的输出电流值，将其作为真值（或实际值）。按确定的检定点进行检定。检定时，压力变送器的实际输出值（标准毫安表的示值）作为测得值（或示值）将二者进行比较即可求出压力变送器的示值误差。
当检定1级以下的压力变送器时，可以使用弹簧管式精密压力表作为标准器。此时，也不一定要一律均分成5个检定点，而要根据精密压力表的读数方便（按精密压力表的刻度线）来确定检定点，只要不少于5点就行。

校验工业用压力表时，应注意哪些事项？

答案：（1）应在20±5℃的温度下进行校验；
（2）压力表的指针轴应位于刻度盘孔中心，当轻敲表壳时，指针位置不应变动；
（3）标准表与被校压力表安装在校验台上时，两个表的指针轴应高度相等，以免由于传压管内液位的高度不同而造成附加误差；
（4）校验中应仔细观察标准表的指针动态，校对读数时，应使标准表指针对准刻度线中心，再读取被校压力表的示值，并算出误差值；
（5）校验中应进行两次读数，一次是在轻敲表壳前，一次是在轻敲表壳后；
（6）计算各校验点的误差时，以轻敲表壳后的指示值为准，每一校验点的误差都不应超过所规定的允许误差。

检定工业热电阻时应在什么条件下进行？

答案：检定工业热电阻的条件为：
（1）电测设备工作的环境温度为20±2℃；
（2）电测设备的示值应予以修正（采用证书值修正）；
（3）对保护管可拆卸的热电阻，应将其从保护管中取出并放入玻璃试管中（检定温度高于400℃时用石英试管），试管内径应与感温元件相适应，为防止试管内外空气对流，管口应用脱脂棉（或耐温材料）塞紧，试管插入介质中的深度不应少于300 。对不可拆卸的热电阻可直接插入介质中；
（4）检定时通过热电阻的电流应不大于1mA；
（5）进行100℃点检定时，恒温槽温度偏高100℃之值应不大于2℃，每10min温度变化值应不大于0.04℃。

弹簧管式压力表为什么要在测量上限处进行耐压检定？其耐压检定的时间是如何规定的？

答案：弹簧管式压力表的准确度等级，主要取决于弹簧管式精密压力表的灵敏度、弹性后效、弹性滞后和残余变形的大小。而这些弹性元件的主要特性，除灵敏度外，其他的只有在其极限工作压力下工作一段时间，才能最充分地显示出来。同时，亦可借此检验弹簧管的渗漏情况。
根据国家计量检定规程的规定，对弹簧管式精密压力表在进行示值检定时，当示值达到测量上限后，耐压3min。对弹簧管式一般压力表在进行示值检定时，当示值达到测量上限后，耐压3min；弹簧管重新焊接过的压力表应在测量上限处耐压10min。

详述现场安装压力仪表应注意的主要问题。

答案：（1）取压管口应与被测介质的流动方向垂直，与设备（管道）内壁平齐，不应有凸出物和毛刺，以保证正确测量被测介质的静压。
（2）防止仪表的敏感元件与高温或腐蚀介质直接接触。如测量高温蒸汽压力时，在压力表前须加装灰尘捕集器；测量腐蚀性介质时，压力表前应加装隔离容器。
（3）压力仪表与取压管连接的丝扣不得缠麻，应加垫片。高压表应用特制金属垫片。
（4）对于压力取出口的位置，测量气体介质时一般在工艺管道的上部；测量蒸汽压力时应在管道的两侧；测量液体压力时应在管道的下部。
（5）取压点与压力表之间的距离应尽可能短，信号管路在取压口处应装有隔离阀。信号管路的敷设应有一定的坡度，测量液体或蒸汽压力时，信号管路的最高处应有排气装置；测量气体压力时，信号管路的最低处应有排水装置。
