建筑工程施工测量测量方案.doc

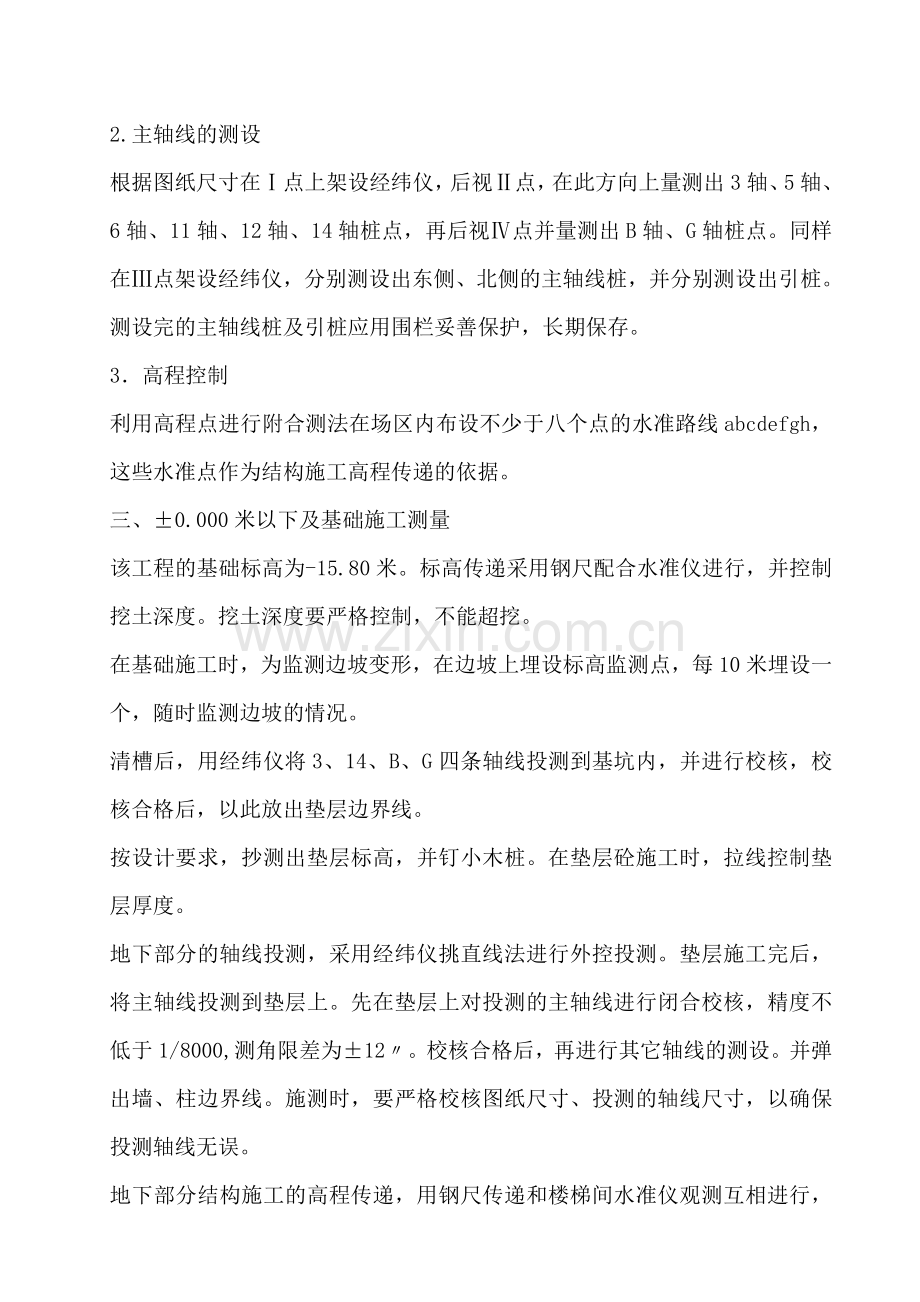

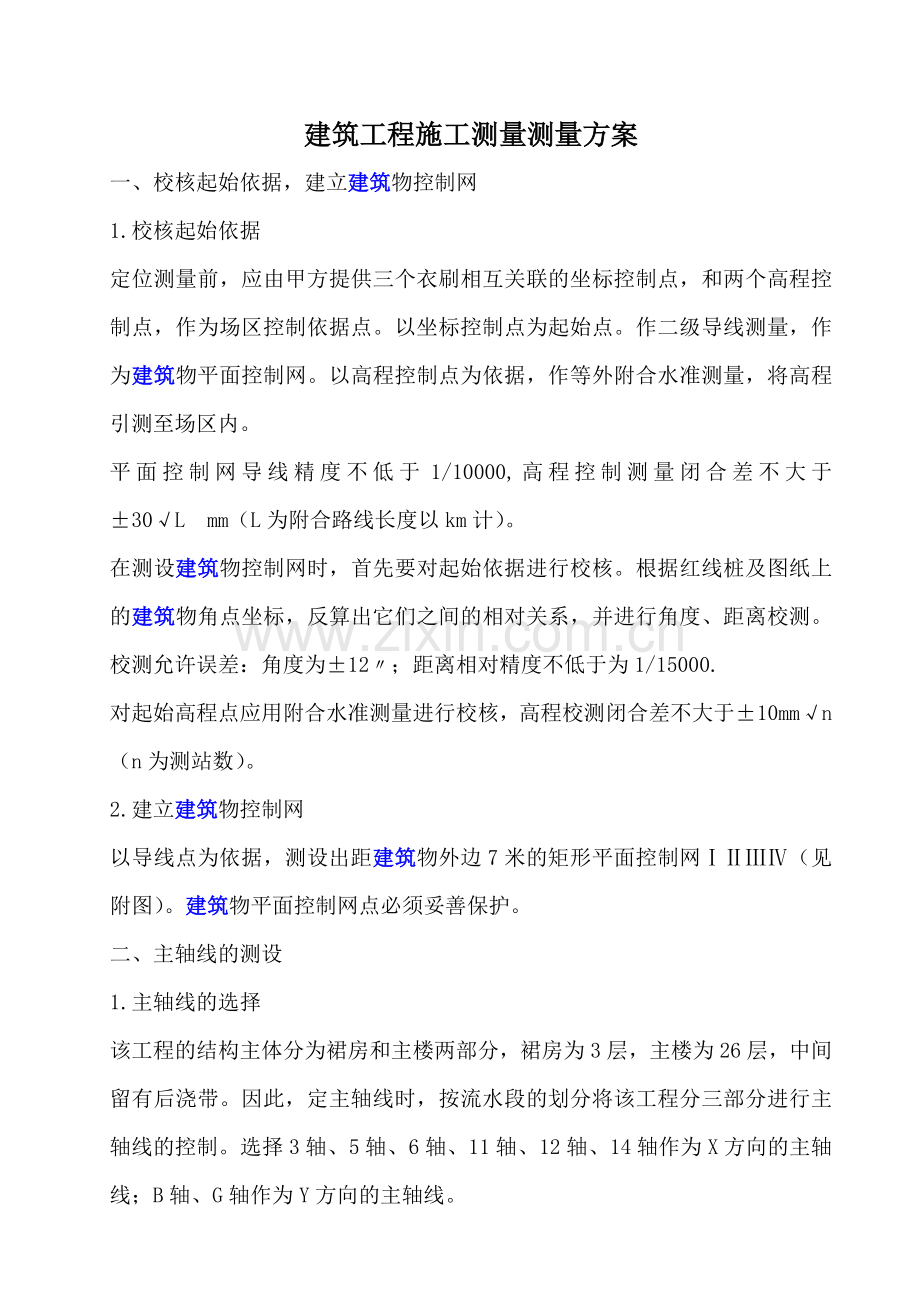

建筑工程施工测量测量方案一、校核起始依据，建立建筑物控制网1.校核起始依据定位测量前，应由甲方提供三个衣刷相互关联的坐标控制点，和两个高程控制点，作为场区控制依据点。以坐标控制点为起始点。作二级导线测量，作为建筑物平面控制网。以高程控制点为依据，作等外附合水准测量，将高程引测至场区内。平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于30Lmm（L为附合路线长度以km计）。在测设建筑物控制网时，首先要对起始依据进行校核。根据红线桩及图纸上的建筑物角点坐标，反算出它们之间的相对关系，并进行角度、距离校测。校测允许误差：角度为12；距离相对精度不低于为1/15000.对起始高程点应用附合水准测量进行校核，高程校测闭合差不大于10mmn（n为测站数）。2.建立建筑物控制网以导线点为依据，测设出距建筑物外边7米的矩形平面控制网（见附图）。建筑物平面控制网点必须妥善保护。二、主轴线的测设1.主轴线的选择该工程的结构主体分为裙房和主楼两部分，裙房为3层，主楼为26层，中间留有后浇带。因此，定主轴线时，按流水段的划分将该工程分三部分进行主轴线的控制。选择3轴、5轴、6轴、11轴、12轴、14轴作为X方向的主轴线；B轴、G轴作为Y方向的主轴线。2.主轴线的测设根据图纸尺寸在点上架设经纬仪，后视点，在此方向上量测出3轴、5轴、6轴、11轴、12轴、14轴桩点，再后视点并量测出B轴、G轴桩点。同样在点架设经纬仪，分别测设出东侧、北侧的主轴线桩，并分别测设出引桩。测设完的主轴线桩及引桩应用围栏妥善保护，长期保存。3高程控制利用高程点进行附合测法在场区内布设不少于八个点的水准路线abcdefgh，这些水准点作为结构施工高程传递的依据。三、0.000米以下及基础施工测量该工程的基础标高为-15.80米。标高传递采用钢尺配合水准仪进行，并控制挖土深度。挖土深度要严格控制，不能超挖。在基础施工时，为监测边坡变形，在边坡上埋设标高监测点，每10米埋设一个，随时监测边坡的情况。清槽后，用经纬仪将3、14、B、G四条轴线投测到基坑内，并进行校核，校核合格后，以此放出垫层边界线。按设计要求，抄测出垫层标高，并钉小木桩。在垫层砼施工时，拉线控制垫层厚度。地下部分的轴线投测，采用经纬仪挑直线法进行外控投测。垫层施工完后，将主轴线投测到垫层上。先在垫层上对投测的主轴线进行闭合校核，精度不低于1/8000,测角限差为12。校核合格后，再进行其它轴线的测设。并弹出墙、柱边界线。施测时，要严格校核图纸尺寸、投测的轴线尺寸，以确保投测轴线无误。地下部分结构施工的高程传递，用钢尺传递和楼梯间水准仪观测互相进行，互为校核。四、0.000米以上施工测量1.轴线竖向传递本工程的轴线竖向传递采用激光铅直仪内控法。在首层地面设置投测基点。在首层地面钢筋绑扎施工时，在欲设置激光投测点的位置预埋100100mm铁板，铁板上表面略高于砼上表面。激光投测点的选择要综合考虑流水段的划分，分别在3轴、6轴、12轴东侧、5轴、11轴、14轴西侧；G轴南侧、B轴北侧布设激光投测点。各点距主轴线距离均为1.000米。施工至首层平面时，对各主轴线桩点进行距离、角度校核，校核合格后再进行首层平面放线。放线后，再将各激光投测点测定在预埋铁板上，并再次校核,合格后方可进行施工。每层顶板应在各激光投测点相应的位置上预留150150mm的接收孔。投测时将激光铅直仪置于首层控制点上，在施工层用有机玻璃板贴纸接收。每个点的投测均要用误差圆取圆心的方法确定投测点。即：每个点的投测应将仪器分别旋转90、180、270、360投测四个点，这四个点形成的误差圆取其圆心作为投测点。每层投测完后均要进行闭合校核，确保投测无误，再放气其它轴线及墙边线、柱边线。主楼高85米，为保证竖向投测的精度，轴线投测采用两次接力投测。在十层砼施工前，先在北侧投测点的南侧500mm处；南侧投测点的北侧500mm处预埋四块铁板。待地面轴线投测完后，精密校核，合格后将原投测点分别向南和向北移动500mm，将这四个点作为十层以上轴线投测的起始点。轴线竖向投测的精度不应低于1/10000,且每层投测误差不应超过2mm。2.高程传递首层施工完后，将0.000米的高程抄测在首层柱子上，且至少抄测三处，并对这三处进行附合校核，合格后以此进行标高传递。0.000米以上标高传递采用钢尺从三个不同部位向上传递。每层传递完后，必须在施工层上用水准仪校核。由于高程超过一整尺，因此，在十层标高投测后，精确校核，合格后，以此作为十以上结构施工高程传递依据。标高传递误差主楼不应超过15mm，裙房不超过10mm，且每层标高竖向传递的不应超过3mm，超限必须重测。每层结构施工完后，在每层的柱、墙上抄测出1.000米线，作为装修施工的标高控制依据。五、装修施工测量在结构施工测量中，按装修工程要求将装饰施工所需要的控制点、线及时弹在墙、板上，作为装饰工程施工的控制依据。1.地面面层测量在四周墙身与柱身上投测出100cm水平线，作为地面面层施工标高控制线。根据每层结构施工轴线放出各分隔墙线及门窗洞口的位置线。2.吊顶和屋面施工测量以1000m线为依据，用钢尺量至吊顶设计标高，并在四周墙上弹出水平控制线。对于装饰物比较复杂的吊顶，应在顶板上弹出十字分格线，十字线应将顶板均匀分格，以此为依据向四周扩展等距方格网来控制装饰物的位置。屋面测量首先要检查各方向流水实际坡度是否符合设计要求，并实测偏差，在屋面四周弹出水平控制线及各方向流水坡度控制线。3.墙面装饰施工测量内墙面装饰控制线，竖直线的精度不应低于1/3000，水平线精度每3m两端高差小于1mm，同一条水平线的标高允许误差为3mm。外墙面装饰用铅直线法在建筑物四周吊出铅直线以控制墙面竖直度、平整度及板块出墙面的位置。4.电梯安装测量在结构施工中，从电梯井底层开始，以结构施工控制线为准，及时测量电梯井净空尺寸，并测定电梯井中心控制线。测设轨道中心位置，并确定铅垂线，并分别丈量铅垂线间距，其相互偏差（全高）不应超过1mm。每层门套两边弹竖直线，并保证电梯门坎与门前地面水平度一致。5.玻璃幕墙的安装测量结构完工后，安装玻璃幕墙时，用铅垂钢丝的测法来控制竖直龙骨的竖直度，幕墙分格轴线的测量放线应以主体结构的测量放线相配合，对其误差应在分段分块内控制、分配、消化，不使其积累。幕墙与主体连接的预埋件，应按设计要求埋设，其测量放线偏差高差不大于3mm，埋件轴线左右与前后偏差不大于10mm。六、放线质量检查工作每次放线前，均应仔细看图，弄清楚各个轴线之见的关系。放线时要有工长配合并检查工作。放线后，质检人员要及时对所放的轴线进行检查。重要部位要报请监理进行验线，合格后方可施工。所有验线工作均要有检查记录。对验线成果与放线成果之间的误差处理应符合建筑工程施工测量规程的规定：1.当验线成果与放线成果之差小于1/2倍的限差时，放线成果可评为优良；2.当验线成果与放线成果之差略小于或等于2限差时，对放线工作评为合格（可不必改正放线成果或取两者的平均值）；3.当验线成果与放线成果之差超过2限差时，原则上不予验收，尤其是重要部位，若次要部位可令其局部返工。七、精度要求轴线竖向投测精度不低于1/10000。平面放线量距精度不低于1/8000，标高传递精度主楼、裙房分别不超过15mm、10mm。八、仪器选用该工程测量选用TOPCON电子全站仪一台，2级经纬仪两台，DS3水准仪两台，50m钢卷尺两把。激光铅直仪一台。九、测量工作的组织与管理施工测量管理工作由项目部主任工程师负责，测量技术员负责具体实施，由测量班进行操作。每次放完线后，由质检人员进行验线。各级人员均要遵守各自的岗位责任制，互相监督。测量工作按照建筑工程施工测量规程进行操作。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
