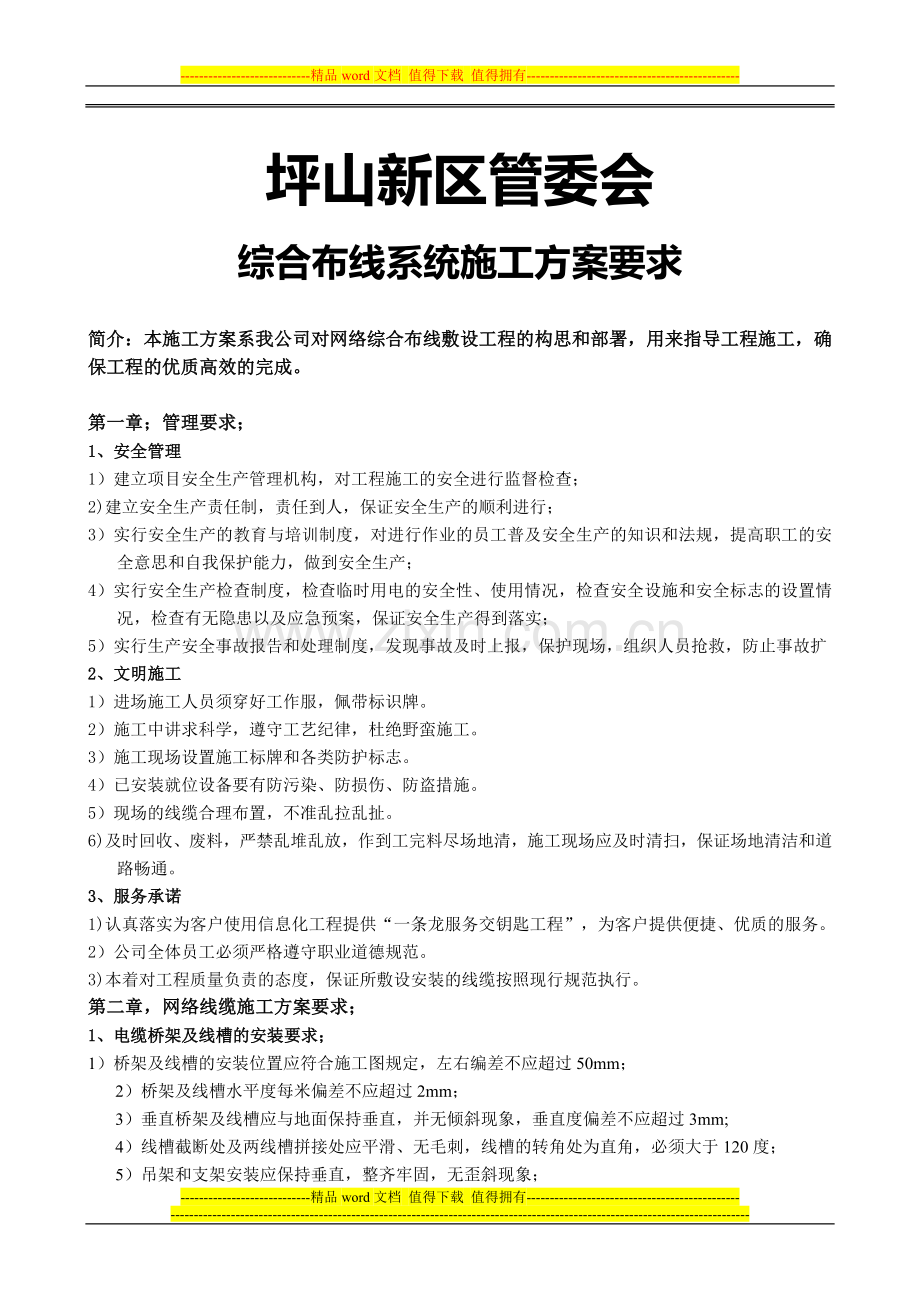

坪山新区管委会
综合布线系统施工方案要求

简介：本施工方案系我公司对网络综合布线敷设工程的构思和部署，用来指导工程施工，确保工程的优质高效的完成。

第一章；管理要求；
1、安全管理 　　
1）建立项目安全生产管理机构，对工程施工的安全进行监督检查； 　　
2)建立安全生产责任制，责任到人，保证安全生产的顺利进行； 　　
3）实行安全生产的教育与培训制度，对进行作业的员工普及安全生产的知识和法规，提高职工的安全意思和自我保护能力，做到安全生产； 　
4）实行安全生产检查制度，检查临时用电的安全性、使用情况，检查安全设施和安全标志的设置情况，检查有无隐患以及应急预案，保证安全生产得到落实； 　　
5）实行生产安全事故报告和处理制度，发现事故及时上报，保护现场，组织人员抢救，防止事故扩
2、文明施工 　　
1）进场施工人员须穿好工作服，佩带标识牌。 　　
2）施工中讲求科学，遵守工艺纪律，杜绝野蛮施工。 　　
3）施工现场设置施工标牌和各类防护标志。 　　
4）已安装就位设备要有防污染、防损伤、防盗措施。 　　
5）现场的线缆合理布置，不准乱拉乱扯。 　
6)及时回收、废料，严禁乱堆乱放，作到工完料尽场地清，施工现场应及时清扫，保证场地清洁和道路畅通。 　　
3、服务承诺 　　
1)认真落实为客户使用信息化工程提供“一条龙服务交钥匙工程”，为客户提供便捷、优质的服务。 　　
2）公司全体员工必须严格遵守职业道德规范。 　　
3)本着对工程质量负责的态度，保证所敷设安装的线缆按照现行规范执行。 　　
第二章，网络线缆施工方案要求；
1、电缆桥架及线槽的安装要求；
1）桥架及线槽的安装位置应符合施工图规定，左右编差不应超过50mm；
2）桥架及线槽水平度每米偏差不应超过2mm；
3）垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm;
4）线槽截断处及两线槽拼接处应平滑、无毛刺，线槽的转角处为直角，必须大于120度；
5）吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；
6）金属桥架及线槽节与节间应接触良好，安装牢固；
7）金属桥架及线槽必须做防锈处理，并且必须做好接地处理。

2、缆线敷设的要求；
1）缆线的型式、规格应与设计规定相符。
2）缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
3）缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。
4）缆线敷设要留有余量，墙上和地上的信息位预留线30cm左右，屏风上信息点要根据不同屏风（有些插座在底下，有些插座在台上等等）的情况预留线，一般预留50cm左右；缆线终接后，应有余量。配线间、设备间UTP电缆预留长度宜为50cm，工作区为10cm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
5）缆线的弯曲半径应符合下列规定：
a UTP线缆的弯曲半径应至少为电缆外径的4倍；
b STP线缆的弯曲半径应至少为电缆外径的6~10倍；

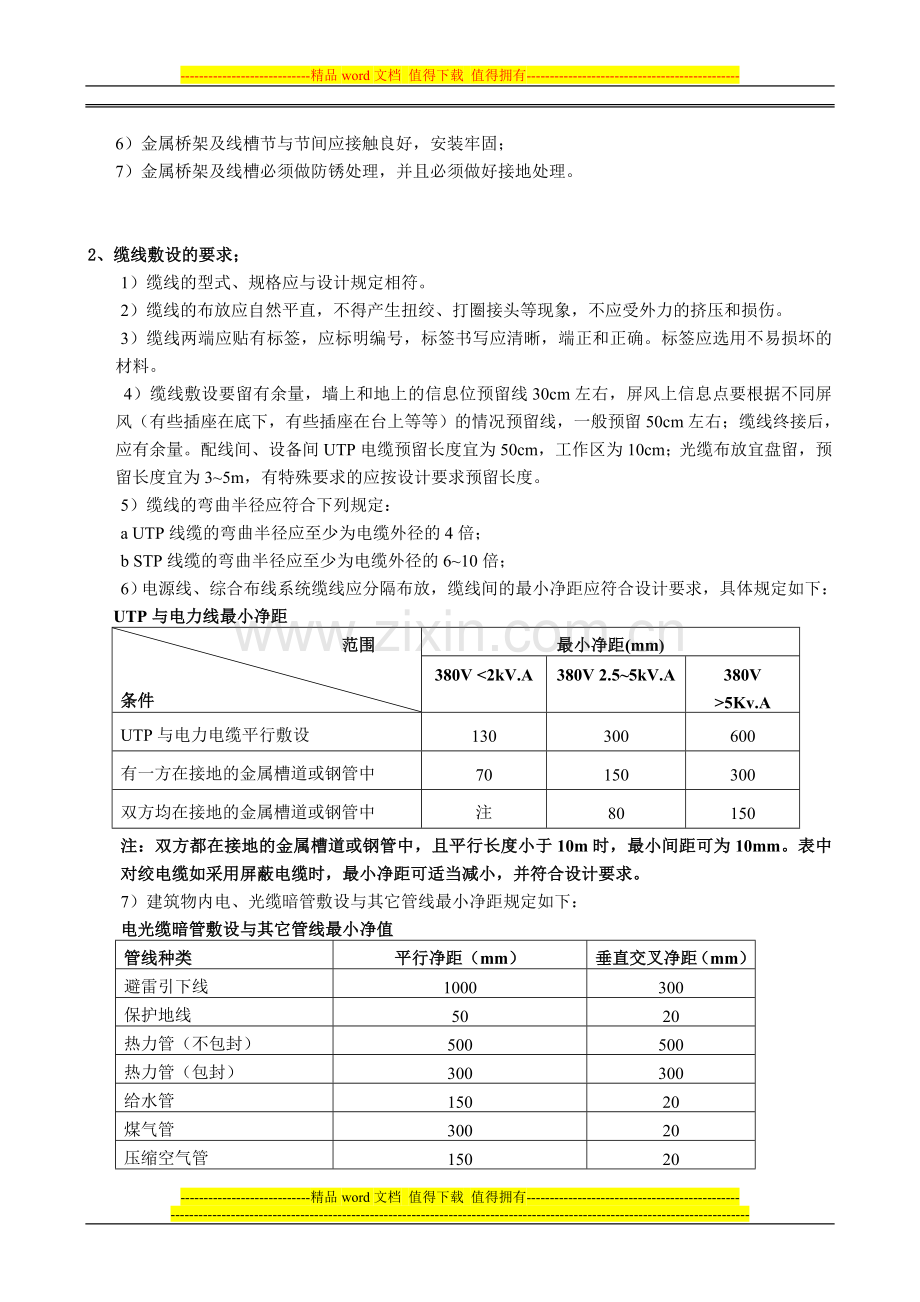

6）电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求，具体规定如下：
UTP与电力线最小净距
范围

条件
最小净距(mm)
380V <2kV.A
380V 2.5~5kV.A
380V >5Kv.A
UTP与电力电缆平行敷设
130
300
600
有一方在接地的金属槽道或钢管中
70
150
300
双方均在接地的金属槽道或钢管中
注
80
150
注：双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。表中对绞电缆如采用屏蔽电缆时，最小净距可适当减小，并符合设计要求。
7）建筑物内电、光缆暗管敷设与其它管线最小净距规定如下：
电光缆暗管敷设与其它管线最小净值
管线种类
平行净距（mm）
垂直交叉净距（mm）
避雷引下线
1000
300
保护地线
50
20
热力管（不包封）
500
500
热力管（包封）
300
300
给水管
150
20
煤气管
300
20
压缩空气管
150
20
8）在暗管或线槽中缆线敷设完毕后，在信道两端口出口处必须用填充材料进行封堵
9）敷设暗管采用钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%~60%，弯管道应为40%~50%；暗管布放4对UTP电缆或4芯以下光缆时，管道的截面利用率应为25%~30%；预埋线槽宜采用金属线槽，线槽的截面利用率不应超过50%；
以4对UTP线缆为例，20mm线管最多可放4根，25mm线管最多可放6根。
10）设置电缆桥架和线槽敷设缆线应符合下列规定：
Ø 电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距楼板不宜小于30mm；在过梁或其它障碍物处，不宜小于50 mm。
Ø 槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。
Ø 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5~10m处进行固定。
Ø 在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度。
11）插座安装的位置通常按客户指定位置，一般情况墙面的是安装在离地30cm处,屏风的是安装在底下走线槽表面上。
3、保护措施；
1） 线槽直埋长度超过30m或在线槽路由交叉、转弯时，宜设置过线盒，以便于布放缆线和维修。
2） 过线盒盖能开启，并与地面齐平，盒盖处应具有防水功能。
3） 预埋在墙体中间的最大管径不宜超过50 mm，楼板中暗管的最大管径不宜超过25mm。
4） 暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S 弯出现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时，不超过15m应设置过线盒。
5） 暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。
6） 暗管管口应光滑，并加有护口保护，管口伸出部位宜为25~50mm。
7） 桥架水平敷设时，支撑间距一般为1.5~3m，垂直敷设时固定在建筑物构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护。
8） 金属线槽敷设时，在下列情况下设置支架或吊架
a线槽接头处；
b每间距3m处；
c离开线槽两端出口0.5m处；
d转弯处。
9） 塑料线槽槽底固定点间距一般小于1m。
10）铺设活动地板敷设缆线时，活动地板内净空应为150~300mm。
11）金属线槽、缆线桥架穿过墙体或楼板时，应有防火措施。
12）缆线不得布放在电梯或供水、供汽、供暧管道竖井中，亦不应布放在强电竖井中。
13）光纤进机柜必须套上软管加以保护。
14）工程施工时，要用报纸遮盖住办公台及设备，避免损坏办公设施；离开时必须将移动过的设备必须复原及清理干净，中途休息或下班时必须情理现场及收拾工具及场地。
15）施工时如发现客户已有设备或装备本来已损坏或损破必须及时通知客户现场察看备案。

4、配线架和模块端接要求；
1）配线架和模块的端接必须严格遵循TIA/EIA 568B标准执行,按照配线架和模块上B标准的颜色打线。
2)配线架和模块端接时线缆剥皮要<1/2英寸，端接必须牢固，不能松脱。
3)根据每个机柜配线架的数量平均分两边扎线,固定在机柜上,扎带不能扎太紧,而且线要理顺不能打叉；模块端必须要加上防尘盖，线缆要在底盒内要预留一点线，以便维修，而且线要在底盒里理顺不能打折。
4）固定螺丝需拧紧，不应产生松动现象。
5）各种插座面板应有标识，以颜色、图形、文字表示所接终端设备类型。
6）模块的排序必须统一，以双口插座为例：左边为数据，右边为语音。

5、25对线缆的排列顺序；
按TIA/EIA 568B标准，颜色排列如下 :

1
2
3
4
5
1
白蓝、蓝
白橙、橙
白绿、绿
白棕、棕
白灰、灰
2
红蓝、蓝
红橙、橙
红绿、绿
红棕、棕
红灰、灰
3
黑蓝、蓝
黑橙、橙
黑绿、绿
黑棕、棕
黑灰、灰
4
黄蓝、蓝
黄橙、橙
黄绿、绿
黄棕、棕
黄灰、灰
5
紫蓝、蓝
紫橙、橙
紫绿、绿
紫棕、棕
紫灰、灰
二芯线安装标准
配线架均只打蓝对线位置(即45）,每条25对线安装一个24口配线架,第25对(紫灰、灰)做备用.
6、跳线安装要求；
1)UTP/STP 568A标准，颜色排列如下 :
1-8 顺序 : 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
2)UTP/STP 568B标准，颜色排列如下 :
1-8顺序 : 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
3)跳线做头的要求
做RJ-45头,已剥皮的线要藏在RJ-45头里面,线头的皮要被压住,已剥皮线不能露在外面，跳线标签的位置是大于0.5cm及小于1cm；跳线都必须要通过100BaseT测试。
4)跳线的跳接都必须经过理线架管理，而且线缆要保持一定的弯曲半径，要把线理顺，不能折。
7、颜色安排；
1)配线架和用户插座标签颜色安排如下：
Yellow (黄色)：Data Horizontal (数据水平布线)
Blue (蓝色)：Voice Horizontal(语音水平布线)
White (白色)：Direct Line (直线、汇线通和传真)
2)跳线颜色安排如下：
Yellow (黄色)：Data Horizontal (数据机柜跳线)
Blue (蓝色)：Voice Horizontal(语音机柜跳线)
Grey (灰色)：User Outlet (数据用户跳线)

8、机柜的要求；
1)进机柜的线要预留3-4m。
2)机柜安装配线架要留2个U空间,以便安装公司标牌板，配线架从第3个U开始安装。
3)机柜的后面必须预留空间，以便维修，一般预留60cm。
4)机柜并排安装必须用螺钉固定紧，并且做好接地处理。
第三章、光缆敷设施工方案要求 ；　　
1.光缆的户外施工；
1)较长距离的光缆敷设最重要的是选择一条合适的路径，架设的或地埋的可能性等。必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的20倍。 　　
2）户外管道光缆施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。 自然弯曲增加长度m/km 5 人孔内拐弯增加长度m/孔 0.5~1 接头重叠长度m/侧 8~10 室（局）内预留长度m 15~20 　　3）计算好布放长度，一定要有足够的预留长度及其它余留按设计预留 　　
4）一次布放长度不要太长一般2KM，布线时应从中间开始向两边牵引。 　　
5）布缆牵引力一般不大于120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。 　　6）光缆引入和引出处须加顺引装置，不可直接拖地，管道光缆也要注意可靠接地 。
2.建筑物内光缆的敷设；　　
1)垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。 　　
2)光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。 　　
3)在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆 　　3.光缆在楼内的敷设；　　
1)高层建筑 如果本楼有弱电井竖井,且楼宇网络中心位于弱电井竖井内,则光缆沿着在弱电井竖井敷设好的垂直金属线槽敷设到楼宇网络中心否则包括本楼没有弱电井或竖井的情况,则光缆沿着在楼道内敷设好的垂直金属线槽敷设到楼宇网络中心. 　　
2)光缆固定在楼内敷设光缆时可以不用钢丝绳,如果沿垂直金属线槽敷设,则只需在光缆路径上每2层楼或每35英尺10.5M用缆夹吊住即可.如果光缆沿墙面敷设,只需每3英尺1M系一个缆扣或装一个固定的夹板. 　　
3)由于光缆对质量有很高的要求,而每条光缆两端最易受到损伤,所以在光缆到达目的地后,两端需要有10M的富余量,从而保证光纤熔接时将受损光缆剪掉后不会影响所需要的长度. 　　
4)光纤跳线的安装及光纤跳线采用单条光纤设计.双跨光纤跳线包含2条单光纤,它们被封装在一根共同的防火复合护套中.这些光纤跳线用于把距离不超过100英尺30M的设备互连起来.光纤跳线可分为单芯纤软线和双芯纤软线,其中单芯纤软线最大拉力为27磅12.15公斤,双芯纤软线最大拉力为50磅22.5公斤. 　　将光纤与ST头进行熔接,然后与耦合器共同固定于光纤端接箱上,光纤跳线1头插入耦合器,1头插入交换机上的光纤端口.
4．光缆搬运及敷设要点；　
1）光缆在搬运及储存时应保持缆盘竖立，严禁将缆盘平放或叠放，以免造成光缆排线混乱或受损。 　　2）短距离滚动光缆盘，应严格按缆盘上标明的箭头方向滚动，并注意地面平滑，以免损坏保护板而伤及光缆。光缆禁止长距离滚动。 　　
3）光缆在装卸时宜用叉车或起重设备进行，严禁直接从车上滚下或抛下，以免损坏光缆。 　　
4）敷设时应严格控制光缆所受拉力和侧压力，必要时应询问光缆相关机械强度指标。 　　
5）敷设时应严格控制光缆的弯曲半径，施工中弯曲半径不得小于光缆允许的动态弯曲半径。定位时弯曲半径不得小于光缆允许的静态弯曲半径。 　　
6）光缆穿管或分段施放时应严格控制光缆扭曲，必要时宜采用倒8字方法，使光缆始终处于无扭状态，以去除扭绞应力，确保光缆的使用寿命。 　　
5.光缆熔接要求；
1） 光纤在光纤盘内必须盘纤两圈以上，盘纤不能扭曲，而且光纤要固定好不能松动。
2） 光纤端接颜色必须按标准从左至右排序：蓝、橙、绿、棕、灰、白。
3） 光纤熔接及接头与耦合器必须接触牢固不能松脱。
4） 光缆链路的衰减测试要求如下：

布线
链路长度
（m）
衰减 (dB)
单模光缆
多模光缆
1310nm
1550nm
850nm
1300nm
水平
100
2.2
2.2
2.5
2.2
建筑物主干
500
2.7
2.7
3.9
2.6
建筑物主干
1500
3.6
3.6
7.4
3.6

6.光纤剥离程序光纤的基材和光纤涂层是用热剥离法去除；　　
1）把在光带夹具里的带状光纤放进热剥离器（又叫加热剥离钳）内5-8s，其时间长短根据带状光纤的基材与光纤涂层而定； 　　
2）光纤被剥离后，在光纤表面可发现少量的剩余涂层材料，应用无棉絮纸巾和大于99纯度的酒精进行清洗。 　　
3）光纤的切割质量是保证低熔接损耗的重要因素。要保持切割刀的良好性能，切割刀的v型槽和光纤表面必须保持十分清洁，切割后的光纤端面角度＜1°，切割长度10mm 　　
7.光纤熔接过程； 　　
1）光纤放在v型槽内，预熔电弧烧掉光纤表面杂质，检查光纤端头； 　　
2）熔接续前检查和测试熔接机电弧强度，寻找最佳接续条件，显示熔接损耗估算值（估算值是根据光纤间端面距离、光纤端面角度和光纤包层外径的对位来计算的）。 　　
8.熔接后进行机械保护 ；　　
1）将套在熔接点上的套管放入熔接机所附的加热器槽内时，套管中的支撑棒应安放在下面； 　　
2）将经过熔接点加强保护后的光纤安装在接头盒内。 　　
