10kV线路架线现场施工作业卡.doc

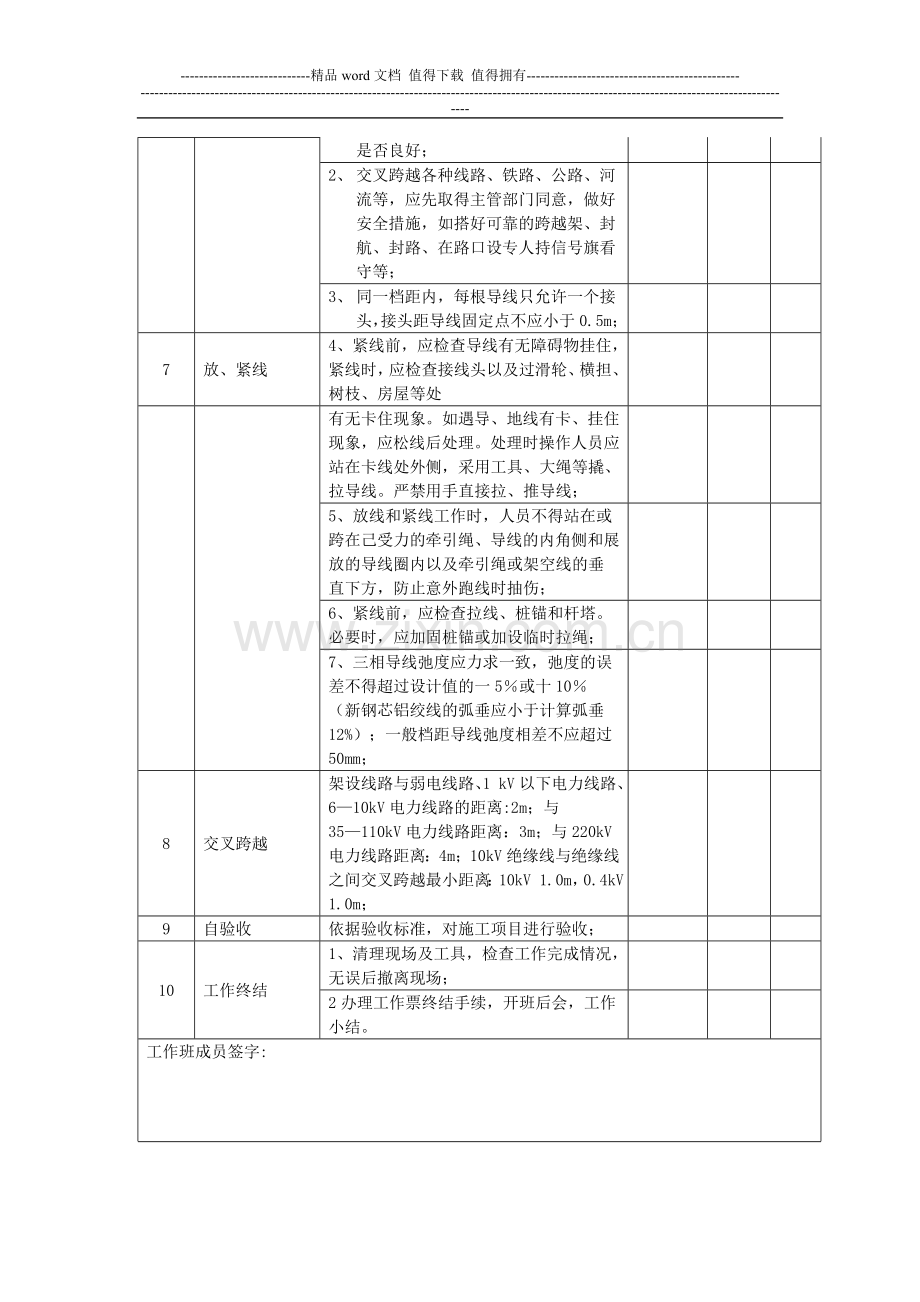

-精品word文档 值得下载 值得拥有-10kV线路架线现场施工作业卡作业单位作业卡编号停电范围班 组作业任务工作地点作业开始时间 年 月 日 时 分 工作负责人作业结束时间年 月 日 时 分工作班成员：序号现场作业步骤具 体 情 况责任人执行备注1办理许可手续办理工作票（施工作业票）；2开工前的准备施工材料、工器具应齐全、合格；3现场安全措施根据工作票所列安全措施逐一实施并检查，必要时予以补充；4班前会1、三交三查：交待工作任务；交待安全措施和技术措施；交待停电范围；查衣着；查精神状态；查“三宝”；2、根据现场实际情况，进行危险源分析及交待；3、根据工作需要合理进行人员分工；5金具组装1、顶架：直线杆顶架距(横担)杆稍0.3 m；2、横担：顶架与横担距离为0.6 m；3、多回路横担与横担距离为0.8 m；4、分支杆横担与横担距离为0.6m；5、横担上下倾斜、左右偏歪不得大于横担长度的2%；6、二合抱箍：安装应与电杆紧密吻合；7、连接金具：根据导线型号配置相应型号的金具；8、螺栓安装：螺母紧好后，露出的螺杆长度，单螺母不应少于两个螺距；双螺母可与螺母相平，当必须加垫圈时，每端垫圈不应超过两个。螺栓穿入方向：顺线路者从电源测穿入，横线路者面向受电侧由左向右穿入；垂直地面者由下向上穿入；6绝缘子安装按设计图纸进行安装；7放、紧线1、 放、紧线工作均应有专人指挥、统一信号，并做到通信畅通、加强监护。工作前应检查放线和紧线工具及设备是否良好；2、 交叉跨越各种线路、铁路、公路、河流等，应先取得主管部门同意，做好安全措施，如搭好可靠的跨越架、封航、封路、在路口设专人持信号旗看守等；3、 同一档距内，每根导线只允许一个接头，接头距导线固定点不应小于0.5m；7放、紧线4、紧线前，应检查导线有无障碍物挂住，紧线时，应检查接线头以及过滑轮、横担、树枝、房屋等处有无卡住现象。如遇导、地线有卡、挂住现象，应松线后处理。处理时操作人员应站在卡线处外侧，采用工具、大绳等撬、拉导线。严禁用手直接拉、推导线；5、放线和紧线工作时，人员不得站在或跨在己受力的牵引绳、导线的内角侧和展放的导线圈内以及牵引绳或架空线的垂直下方，防止意外跑线时抽伤；6、紧线前，应检查拉线、桩锚和杆塔。必要时，应加固桩锚或加设临时拉绳；7、三相导线弛度应力求一致，弛度的误差不得超过设计值的一5或十10（新钢芯铝绞线的弧垂应小于计算弧垂12%）；一般档距导线弛度相差不应超过50mm；8交叉跨越架设线路与弱电线路、1 kV以下电力线路、610kV电力线路的距离:2m；与35110kV电力线路距离：3m；与220kV电力线路距离：4m；10kV绝缘线与绝缘线之间交叉跨越最小距离：10kV 1.0m，0.4kV 1.0m；9自验收依据验收标准，对施工项目进行验收；10工作终结1、清理现场及工具，检查工作完成情况，无误后撤离现场；2办理工作票终结手续，开班后会，工作小结。工作班成员签字: 工作负责人签字:
