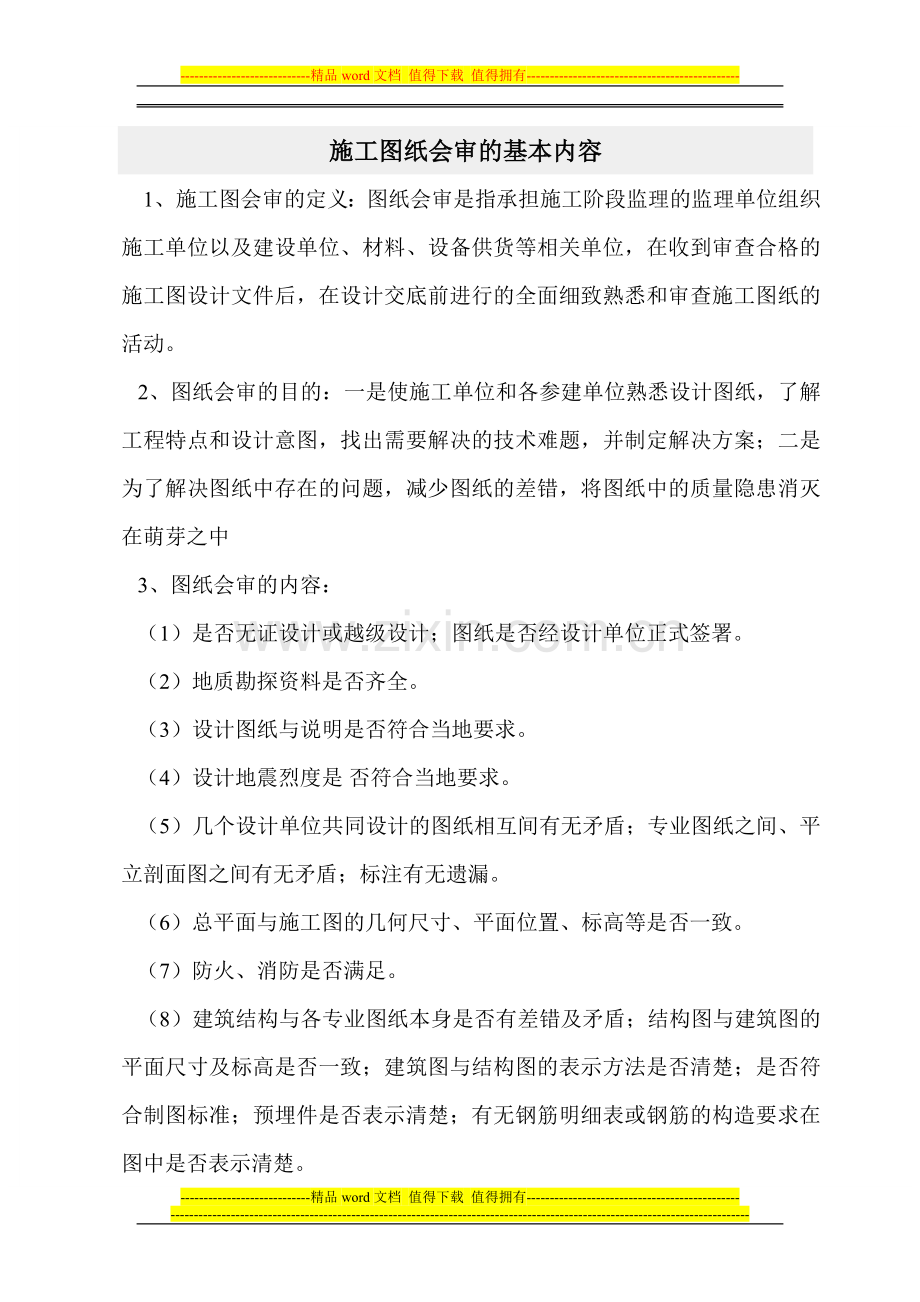

施工图纸会审的基本内容.doc

-精品word文档 值得下载 值得拥有-施工图纸会审的基本内容1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。 2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中 3、图纸会审的内容： （1）是否无证设计或越级设计；图纸是否经设计单位正式签署。 （2）地质勘探资料是否齐全。 （3）设计图纸与说明是否符合当地要求。 （4）设计地震烈度是否符合当地要求。 （5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。 （6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。 （7）防火、消防是否满足。 （8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。 （9）施工图中所列各种标准图册施工单位是否具备。 （10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。 （11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的核技术问题，或容易导致质量、安全、工程费用增加等方面的问题。 （12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。 （13）施工安全、环境卫生有无保证。 （14）图纸是否符合监理大纲所提出的要求。 4、会审的程序： 图纸会审应开工前进行。如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。 5.图纸会审的一般程序：业主或监理方主持人发言设计方图纸交底施工方、监理方代表提问题逐条研究形成会审记录文件签字、盖章后生效。 5.2图纸会审前必须组织预审。阅图中发现的问题应归纳汇总，会上派一代表为主发言，其它人可视情况适当解释、补充。 5.3施工方及设计方专人对提出和解答的问题作好记录，以便查核。 5.4整理成为图纸会审记录，由各方代表签字盖章认可 6、参加图纸会审的单位 图纸会审由监理单位负责组织，施工单位、建设单位、设计单位等参加。 7、监理工程师对施工图审核的原则和重点。 7.1监理工程师施工图审核的主要原则（监理机构的） (1)是否符合有关部门对初步设计的审批要求。 (2)是否对初步设计进行了全面、合理的优化。 (3)安全可靠性、经济合理性是否有保证，是否符合工程总造价的要求。 (4)设计深度是否符合设计阶段的要求。 (5)是否满足使用功能和施工工艺要求。 7.2监理工程师进行施工图审核的重点 (1)图纸的规范性；(2)建筑功能设计；（3）建筑造型与立面设计；（4）结构安全性；（5）材料代换的可能性；（6）各专业协调一致情况；(7)施工可行性。近年来，随着经济发展和环保需要，污水处理工程建设在中小城市已成为市政公用设施的重要组成。必须加大节能环保投入，重点加强水、大气、土壤等污染防治，改善城乡人居环境。本文试将污水处理工程建设监理中的一些认识与体会，结合监理工作的“事前控制”理论和程序，提出图纸会审的监理要点，以利于充分理解设计意图，做好施工技术准备，促进污水处理工程建设。一、宏观上图纸会审应注意把握：1、施工图的专业种类齐全：有工艺图、建筑图、结构图、水电管道、设备安装图等，能够满足业主所需的功能和使用价值，符合投资意图。2、工程内容符合国家现行污水厂工程验收规范（GB50334-2002），按污水及污泥处理构筑物、泵房、管线、机电设备安装和厂区配套工程分册出图。3、施工图已获施工图审查机构审查批准，土建、安装、节能环保等设计均符合现行有关规范标准。二、在图纸内容方面，更要按监理工程流程，结合当地综合环境条件，从便于施工、节约造价，确保质量、安全、进度的角度细致地审查：1、各单体设计说明是否与设计总说明吻合，厂区布置图所用坐标系是否与当地规划部门一致。2、各单体基础设计对地基的要求是否有明确的、统一的技术指标。3、对地基强度要求高，载荷时常变化，沉降较敏感的单体（薄壳结构的二沉池、生物池等）是否应考虑抗压与抗拔的桩基础。4、结构联系紧密，功能相匹配的单体，如二沉池与污泥泵房，细格栅与旋流沉砂池，基础形式是否符合地质条件、施工条件。5、厂家提供的设备基础设计，尺寸、标高与建筑物基础有无冲突，结构是否符合规范，设计部门是否认可。6、结构图中各种管道预埋件、预留孔洞尺寸，标高是否与工艺图、设备图一致，工艺图的管道敷设与各单体梁、柱、板尺寸、位置是否有冲突。7、建筑图中不同楼层的给排水管道预留是否与水电安装等专业图纸一致。8、各种施工缝、变形缝的留置是否明确合理、用材既符合规范又满足当地施工条件。9、屋面、墙体设计是否符合现行装饰装修防水、节能等规范，有无漏项，做法是否合理，工艺、材料是否满足当地施工条件。10、各建筑物外观造型是否过于繁杂，或过于单一。11、土建、水电、设备、安装等专业图纸中有关图表内容是否齐全，型号、规格、数量等是否明确，工艺设备有无备用系统。12、各种功能性试验与检测有无明确规定，有无漏项。13、采用的新工艺、新技术、新设备和新材料是否经过试验、论证、鉴定，是否经济合理，安全可靠。-精品word文档 值得下载 值得拥有-
