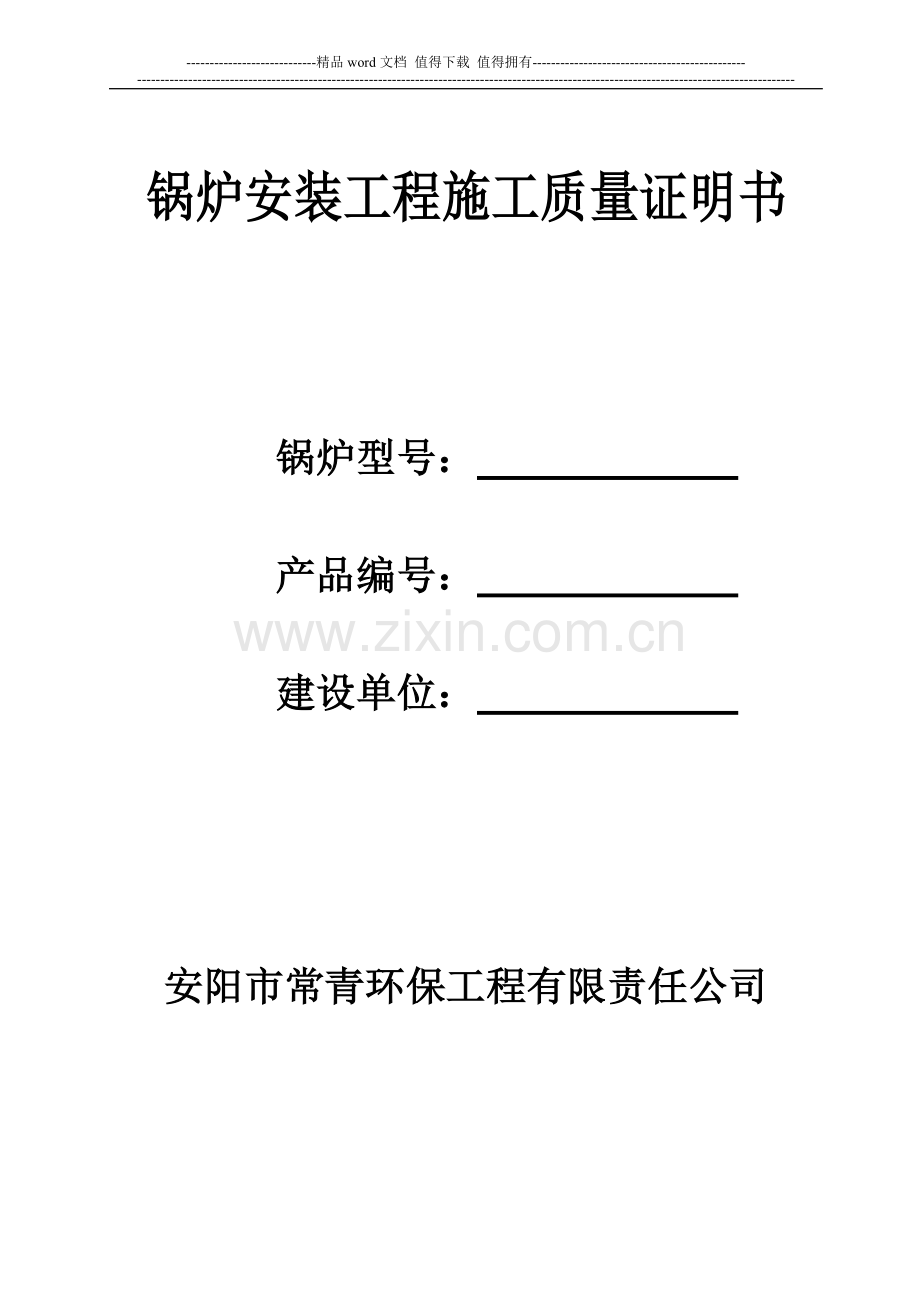

锅炉安装工程施工质量证明书

锅炉型号：

产品编号：

建设单位：

安阳市常青环保工程有限责任公司

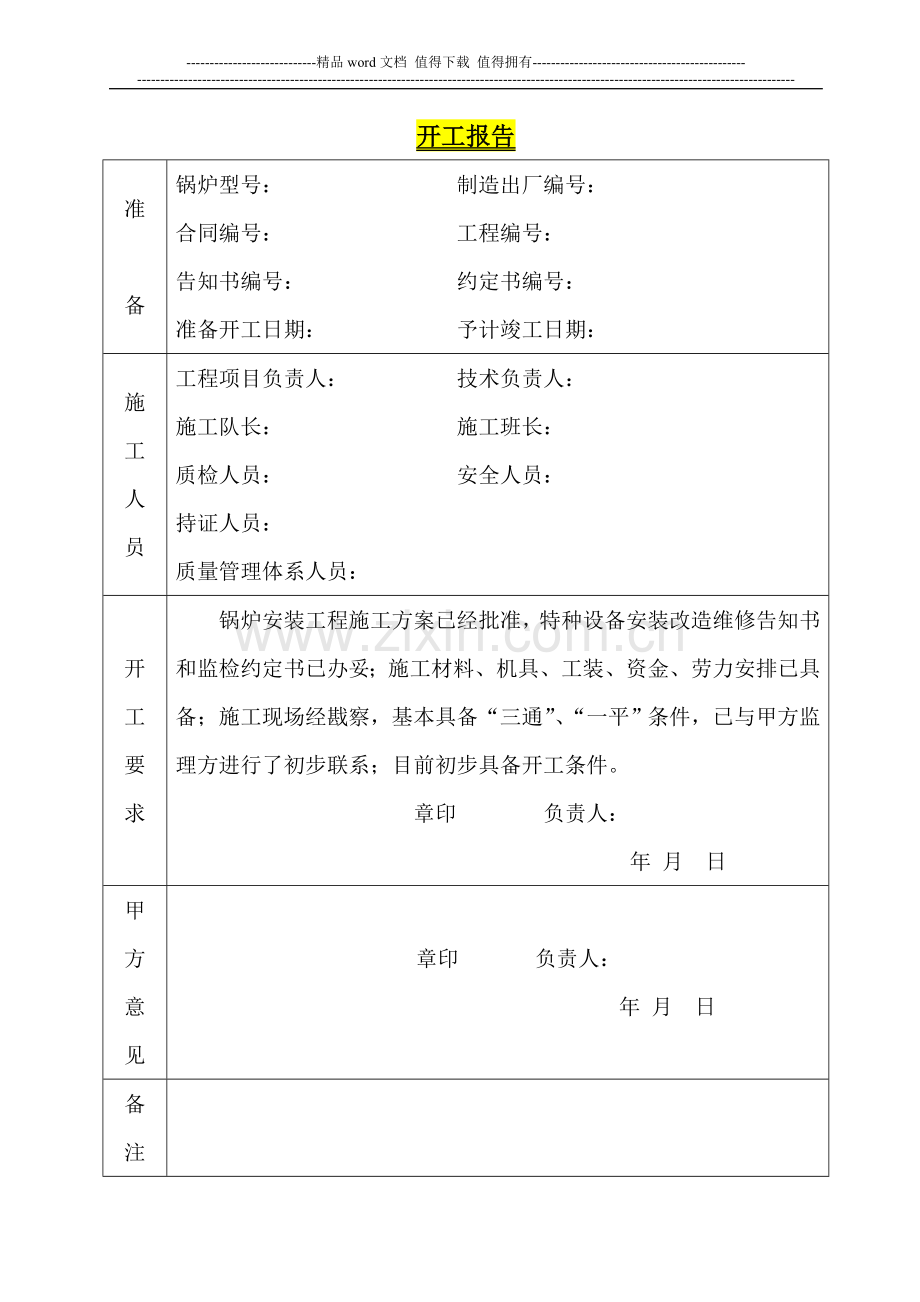

开工报告
准

备
锅炉型号： 制造出厂编号：
合同编号： 工程编号：
告知书编号： 约定书编号：
准备开工日期： 予计竣工日期：
施
工
人
员
工程项目负责人： 技术负责人：
施工队长： 施工班长：
质检人员： 安全人员：
持证人员：
质量管理体系人员：
开
工
要
求
锅炉安装工程施工方案已经批准，特种设备安装改造维修告知书和监检约定书已办妥；施工材料、机具、工装、资金、劳力安排已具备；施工现场经戡察，基本具备“三通”、“一平”条件，已与甲方监理方进行了初步联系；目前初步具备开工条件。
章印 负责人：
年 月 日
甲
方
意
见

章印 负责人：
年 月 日
备
注

锅炉技术资料清查记录
锅炉安装前，甲、乙双方对有关技术规范要求进行检查，其内容如下：
序号
内 容 要 求
是 否 达 到
1
锅炉监检单位及监检证书号

2
锅炉质量证明书（包括产品合格证、主要受压部件材质证明书、无损检测报告、水压试验报告等）。

3
锅炉安装和使用说明书

4
锅炉图样（总图、安装和主要受压部件图）

5
受压元件强度和安全阀排放量的计算书（或选用说明书）或计算结果汇总表

6
产品铭牌：1、制造厂名称、地址。2、制造厂许可证级别和编号。3、额定蒸发量（热功率）。4、额定蒸汽压力（出口压力）。5、额定蒸汽温度（出口温度）。6、锅炉出厂编号。7、制造日期。

7
图样签定批准单位和批准号

施工单位技术负责人：

年 月 日
建设单位负责人：

年 月 日
设备缺损件清单记录表
锅炉型号

出厂编号

序号
图号及名称
缺损件概述
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

质检员：

年 月 日
记录人员：

年 月 日
设备缺损件修复记录表
锅炉型号

出厂编号

序号

1

2

3

4

5

6

7

8

9

10

修
复
记
录
图号及名称：
质检员：

年 月 日
记录人员：

年 月 日
项目
允许偏差(mm)
实际偏差（mm）
纵轴线和横轴线的坐标位置
±20

不同平面的标高
包括柱子基础面上的预埋钢板
0
-20

平面的水平度
(包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位)
每米
全长
5
10

外
形
尺
寸
平台外形尺寸
±20

凸台上平面外形尺寸
0
-20

凹穴尺寸
+20
0

预留
地脚
螺栓孔
中心位置
±10

深度
+20
0

孔壁垂直度(每米)
10

预埋
地脚
螺栓
顶端标高
+20
0

中心距(在根部和顶部两处测量)
±2

基础检查记录表
质检员：
年 月 日
施工队长：
年 月 日

锅炉本体安装记录表
锅炉型号

出厂编号

序号
项目及内容
允许偏差（mm）
实测（mm）
1
坐标
纵向中心线
±10

横向中心线

2
标高
±5

3
中心线
垂直度
立式锅炉
全高 4

卧式锅炉
3

4
锅炉水
平度
纵向（向排污端低）
7（-25）

横向
＜2

其他：

质检员：

年 月 日
施工队长：

年 月 日
压力表安装记录表
锅炉型号

出厂编号

序号
项目及内容
技术条件及要求（mm）
实测与检查（mm）
1
用前的检查
校验、铅封

2
数量
至少2块

3
精度、刻度
2.5级、工作压力1-3倍，
最好2倍

4
盘径
最小100

5
位置
便于观察、冲洗、校表

6
三通旋塞
装在压力表与存水弯管间

7
工作压力红线
在刻度盘上划红线

8
连接管的固定
需有固定架及固定夹

9
三通旋塞冲洗方向
不被阻挡及伤人

10
存水弯管
有无、钢管时内径≮10

不冰冻

不受高强影响

质检员：

年 月 日
施工队长：

年 月 日

水位表安装记录表
锅炉型号

出厂编号

序号
项目及内容
技术条件及要求（mm）
实测与检查（mm）
1
水位标识
标识最高、最低正常水位线

2
位置
便于观察，≥6m时装设低地位水位计

3
标高
允差＜±2

4
汽、水连接管内径
长度＜500≮18；＞500适当放大

5
汽连接管
能自动向水位表疏水

6
水连接管
能自动向锅筒疏水

7
汽、水连接管上的阀门
应有启、闭标识

8
旋塞、阀门流道内径
≮8

9
玻璃管式的内径及要求
≮8；应有防护装置

10
数量
每台锅炉至少，2个彼此
独立

≤0.2t/h可装一个

电加热锅炉可装一个

≤2t/h且装有一套可靠的
水位

不控装置时可装一个

11
放水阀及要求
应有接到安全地点

质检员：

年 月 日
施工队长：

年 月 日
安全阀安装记录表
锅炉型号

出厂编号

序号
项目及内容
技术条件及要求（mm）
实测与检查（mm）
1
数量
每台锅炉至少装设2个

≤0.5t/h开装一个

＜4t/h有超压联锁保护时可装一个

2
形式
＞0.1MPa

≤0.1MPa
静重式

水封式
3
流道直径
弹簧杠杆
＞20

水封
＞25
4
安装
铅重安装在最高处

5
安全阀与锅筒之间
不得装设取用管和阀门

6
共用短管时
短管流通面积≮所有流通面积之和

7
排汽管
直通安全地点，并予以固定

8
疏水管
接到安全地点，不装设阀门

9
安全
装置
杠杆式
防止重锤移动和限制杠杆越出装置

弹簧式
提升手柄；防止螺钉拧动装置

静垂式
防止重片飞脱装置

10
法定单位校验
当地法定单位校验合格证书、铅封

11
作排汽试验
合格

质检员：

年 月 日
施工队长：

年 月 日
阀门水压试验记录表
锅炉型号

出厂编号

序
号
名称规格
试验
介质
工作压力
（MPa）
试验压力（MPa）
试验情况
检查结果
严密性
强度
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

质检员：

年 月 日
试压人员：

年 月 日
风机安装记录
风机型号

出厂编号

序号
项目及内容
技术条件及要求（mm）
实测（mm）
1
开箱
检查
进出口方向（或角度）
与设计文件一致

叶轮与定子导流叶片方向
与设计文件一致

外露加工面
无锈蚀

各部件外表面
无碰伤和明显变形

进出气口
有盖板且无杂物进入

2
位置
检查
纵向中心线
±10

横向中心线

标高
+20
-10

水平度
＜2

3
轴承箱与底座
紧密结合

4
纵、横向水平度
＜0.10/1000

5
联轴器
径向位移
＜0.025

轴向倾斜度
＜0.2/1000

6
皮带传动时
错位＜1

7
滑润、密封、冷却进出气系统
除锈、清洁、畅通、严密性试验

8
外露部分、进口防护罩（网）
完装完毕

建设方代表：

年 月 日
土建方代表：

年 月 日
施工方代表：

年 月 日

除尘器安装记录表
锅炉型号

出厂编号

序号
项目及内容
技术条件及要求（mm）
实测与检查（mm）
1
质量
外表面
有无凹坑、变形

耐磨涂料
有无损坏、脱磨

2
位置
检查
纵横中心线
±10

标高
±5

水平度
＜2

3
垂直度
每m
＜2

全高
＜10

4
进、出口与连接管纵横中心
对准，且加热密封

5
进、出口与连接管法兰、螺栓
法兰平整、数量一致

6
锁气器
平整、严密

质检员：

年 月 日
施工队长：

年 月 日

烟囱安装记录表
锅炉型号

出厂编号

序号
项目及内容
技术条件及要求（mm）
实测与检查（mm）
1
位置
检查
纵横中心线
±10

标高
±5

水平度
＜2

2
质量
外表面、焊缝
无凹坑、无开裂、缺焊

防锈
油漆均匀、无剥落

3
拼装
各法兰
加垫、调直、密封

垂直度
符合放样尺寸要求

烟囱
焊牢靠，无缺焊

风绳固定圈
焊牢，焊缝＞10焊脚＞5

风绳
风绳与固定圈连接好

4
风绳
直径
φ6钢丝绳或钢筋

角度
相距120°

调节装置
花兰螺栓

固定
沿圆圈均匀可靠加地锚

5
检查
垂直度
每m
1/1000

全高
15
质检员：

年 月 日
施工队长：

年 月 日

给水泵安装记录表
锅炉型号

出厂编号

序号
项目及内容
技术条件及要求（mm）
实测与检查（mm）
1
开箱
检查
型号、规格、安装尺寸
与技术文件一致

零部件、密封体、管口
不缺损、堵盖完好

纵横中心线
±10

2
位置
检查
标高
±5

水平度
＜2

3
水平
偏差
纵向
＜0.10/1000

横向
＜0.20/1000

4
填料
密封
填料环与轴套
1.00～1.50

填料环与填料箱
0.15～0.20

填料压盖与抽套
0.75～1.00

填料压盖与填料箱
0.10～0.30

底环与底环抽套
0.70～1.00

5
手动货车
灵活、无异常现象

6
吸入、排出管路直径
不应小于泵出、入口直径

7

8
位置
吸入管路
不应高于泵的入口

水平管段倾斜
＞5/1000～20/1000

9
阀门
两台以上并连时
泵出口加止回阀

10
吸入
管
入口直段管长度
＞直径3倍

吸入管浸入水面
＞500

吸入管距池底
＞500

相邻两泵吸入中心距
＞直径2.5～3倍

变径管
长度＞5～7管径

质检员：

年 月 日
施工队长：

年 月 日
炉排冷态试运行记录表
锅炉型号

出厂编号

试运行时间 自 年 月 日 时 至 月 日 时
试

运

情

况

检

查

结

果

建设单位代表：

年 月 日
质检员：

年 月 日
技术负责人：

年 月 日

水压试验记录表（一）
锅炉型号

出厂编号

工作压力（MPa）

试验压力（MPa）

环境温度（℃）

介质温度（℃）

升压速度（Mpa/m3h）

降压速度（Mpa/min）

试压介质

压力表数量
（块）

刻度（Mpa）

精度（级别）

程
序
图

·
0 ·
MPa

min/h

·

情
况
及
问
题

年 月 日

水压试验签证表（二）
锅炉型号

出厂编号

组

织
指挥： 副指挥：
监表人： 唱表人： 记录人：
检查小组及人员：
建设单位代表：
施工单位代表：
监
检
单
位
监检方代表：
意见叙述：

监理方代表：
意见叙述：

结

论

该锅炉于 年 月 日水压试验合格，符合“蒸汽锅炉安全技术监察规程”和GB50273-1998验收规范要求。

年 月 日
烘炉记录表（一）
锅炉型号

出厂编号

序号
时间
实测温度（℃）
操作人
问题记事
操作人
配合人
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

纪
要
叙
述

结
果
该炉于 月 日至 月 日历时 天烘炉合格，符合
GB50273-1998验收规范要求。
质检员：

年 月 日
操作人：

年 月 日
记录人员：

年 月 日
烘炉记录表（二）
锅炉型号

出厂编号

烘
炉
曲
线
图
表
℃
天数

20·
30·
50·
75·
100·
125·
150·
175·
200·

·
1
·
2
·
3
·
4
·
5
·
6
·
7
·
8
·
9
·
10
·
11
·
12
·
13
·
14
·
15

合
格
标
准

1、采用灰浆试样法时，在燃烧室两侧墙的中部、炉排上方1.5-2m处，取粘土砖、红砖的丁字交叉缝处的灰浆样品各50g测定，其含水率小
于2.5%。
2、采用测温法时，在燃烧室两侧墙的中部、炉排上方1.5-2m处，测量红砖墙外表面向内100mm处的温度应达到50℃，并连续维持48h。

质检员：

年 月 日
操作人：

年 月 日
记录人：

年 月 日
煮炉记录表（一）
锅炉型号

出厂编号

序号
时间
（天）
水位
（mm）
炉水化验
（次）
加药
数量
（）
排污
（次）
操作人

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

纪
要
叙
述

结
果

该炉于 月 日至 月 日历时 天煮炉合格，符合GB50273-1998验收规范要求。

质检员：

年 月 日
操作人：
化验人：

年 月 日
记录人：

年 月 日
煮炉记录表（二）
锅炉型号

出厂编号

煮
炉
程
序
曲
线
图
表
MPa
小时

·

·
·
·
·

·
·
·
·

说明：1、加药3小时；2、压力升至0.3-0.4MPa小时；3、0.3-0.4MPa进行紧固工作，同时煮炉12小时；4、降压、排污并维持1小时；5、升压至负荷50%时煮炉8小时；6、降压至0.3-0.4排污，并维持运行2小时；7、升压至负荷75%时煮炉12小时；8、维持75%负荷煮炉16小时，多次排污至达运行标准碱度；9、负荷50%、75%应坐标图上示明具体数值；10、炉水碱度低于45mo1/L时，应补充加兹。煮炉后检查锅筒和集箱内壁，其内些应无油垢，擦去附着物后，金属表面应无锈斑。
合
格
标
准

煮炉后检查集箱内壁，其内壁应无油垢；擦去附着物后，金属应无锈斑。
质检员：

年 月 日
操作人：
化验人：
年 月 日
记录人：

年 月 日

带负荷连续4-24h试运行记录表
锅炉型号

出厂编号

组
织
及
参
加
人
员
该台锅炉在 的统一指挥和领导下安装方参加人密切配合，共同运行，历时 小时试运行安全结束。
参加人员：
建设单位：
负责人：
成员：
施工单位：
负责人：
成员：
试
运
行
纪
要

结
论
该台锅炉经 小时带负荷连续试运行合格，符合GB50273-1998
验收规范要求，可以转入生产使用。
建设单位代表：

年 月 日
施工单位代表人：

年 月 日
锅炉总体验收记录、签证表
锅炉型号

出厂编号

本
体
质
量

辅
机
附
属
设
备
质
量

安
全
附
件
质
量

管
道
、
阀
门
质
量

施
工
资
料

建
设
单
位
意
见

监察部门代表：

年 月 日
监检单位代表：

年 月 日
建设单位代表：

年 月 日
施工单位代表：

年 月 日
锅炉移交记录及签证表
锅炉型号

出厂编号

参
加
人
员
建设单位：
负责人： 成员：
施工单位：
负责人： 成员：
内
容
1、施工记录及签证（详见目录）；
2、施工方案或施工作业指导书；
3、施工变更资料（详见目录）；
4、施工“告知书”；
5、安装监检证书；
6、其他相关技术资料（详见目录）。
相
关
事
宜
叙
述

建设单位负责人：

年 月 日
施工单位负责人：

年 月 日

锅炉安装质量证明书

锅炉压力容器使用单位：
锅炉压力容器名称、类别及型号：
产品出厂编号： 单位内编号：
锅炉压力容器安装地址：
安装证许可证号：

型号锅炉安装工程施工质量，经检查验收和监检单位按《锅炉安装监检规则》检验，符合国家有关规程及技术规范、标准要求，连续负荷4-24h试运行正常，可移交转入使用。

技术负责人：

项目负责人： 章印
年 月 日
