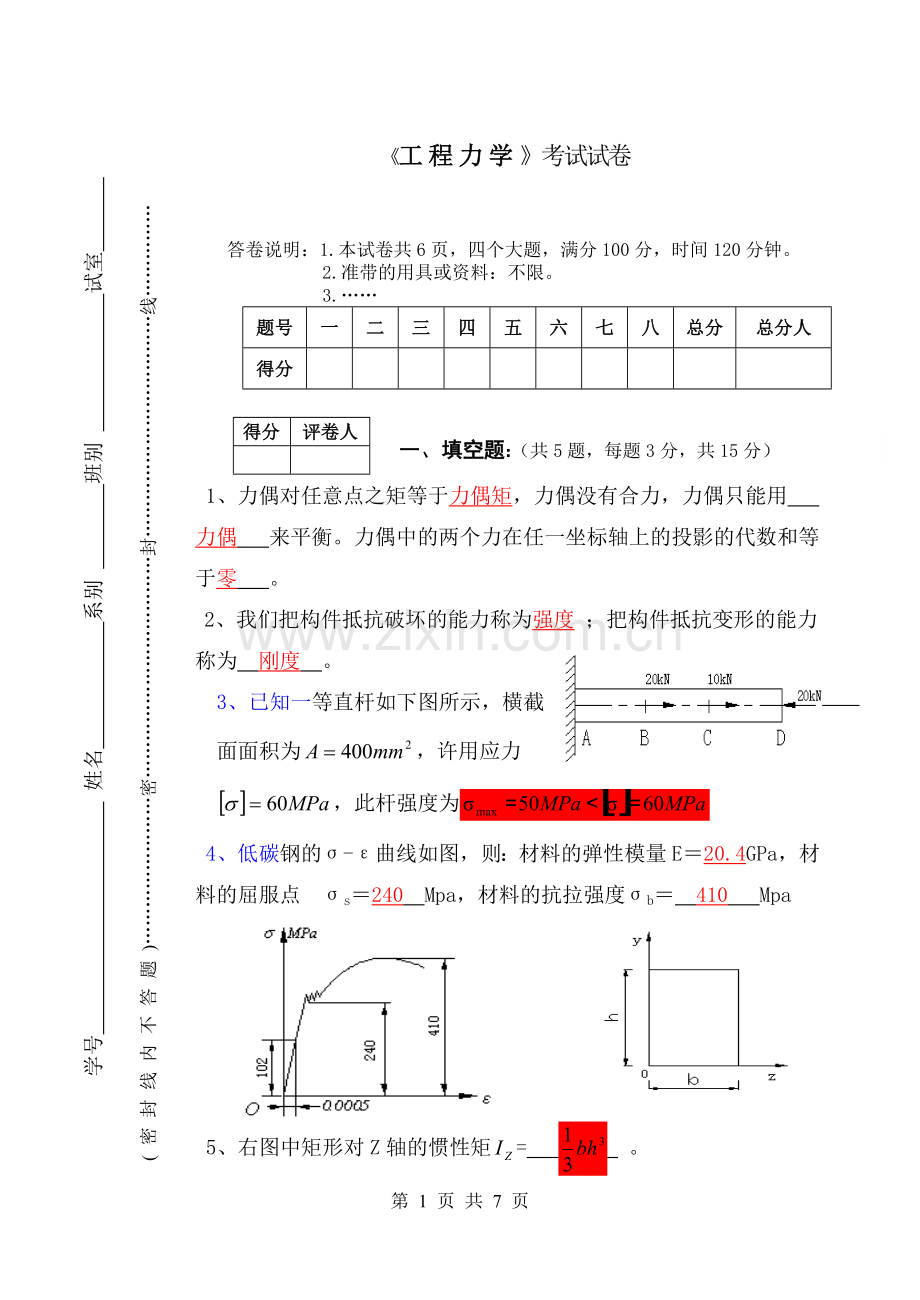

《工程力学》考试试卷

答卷说明：1.本试卷共6页，四个大题，满分100分，时间120分钟。
2.准带的用具或资料：不限。
3.……
题号
一
二
三
四
五
六
七
八
总分
总分人
得分

得分
一、填空题：（共5题，每题3分，共15分）
评卷人

1、力偶对任意点之矩等于力偶矩，力偶没有合力，力偶只能用 力偶 来平衡。力偶中的两个力在任一坐标轴上的投影的代数和等于零 。
2、我们把构件抵抗破坏的能力称为强度 ；把构件抵抗变形的能力称为 刚度 。
3、已知一等直杆如下图所示，横截
面面积为，许用应力
，此杆强度为
4、低碳钢的σ-ε曲线如图，则：材料的弹性模量E＝20.4GPa，材料的屈服点 σs＝240 Mpa，材料的抗拉强度σb＝ 410 Mpa

5、右图中矩形对Z轴的惯性矩= 。
得分
二、判断题（共10题，每题1分，共10分）
评卷人

1、凡在两个力作用下的构件称为二力构件。 （ × ）
2、力系的合力一定比各分力大。 （ × ）
3、作用在一个物体上有三个力，当这三个力的作用线汇交于一点时，则此力系必然平衡。（ × ）
4、平行力系中心只与力系各力的大小和作用点有关，而与各力的方向无关。（√）
5、平面力系如果平衡，该力系在任意选取的投影轴上投影的代数和必为零( √ )
6、平面任意力系向平面某点简化所得的主矢等于零就平衡。（ × ）。
7、平面一般力系的合力对作用面内任一点的矩，等于力系各力对同一点的矩的代数和（ √ ）。
8、力偶对其作用面内任意点的力矩值恒等于此力偶的力偶矩，同时与力偶与矩心间的相对位置相关。 （ × ）
9、只要接触面间有正压力存在，则必然会产生滑动摩擦力。（×）。
10、梁的弯曲变形与材料无关。 （ × ）

得分
三、选择题（共20题，每题3分，共60分）
评卷人

1、若作用在A点的两个大小不等的力和，沿同一直线但方向相反。则其合力可以表示为（C　）。
A、； B、； C、。
2、杆OA和物块M的重力均为P，杆与物块间有摩擦，物块与地面间光滑，当水平力F增大而物块仍然保持平衡时，则杆对物块M的正压力（ C ）
A、 由小变大 B、 由大变小
C、 不变 D 、无法确定
3、“二力平衡公理”和“力的可传性原理”只适用于（D ）
A、任何物体； B、固体； C、弹性体； D、刚体。
4、下列说法正确的是（  B  ）.
  A、在工程力学中我们把所有的物体都抽象化为变形体。
  B、在工程力学中我们把所有的物体都抽象化为刚体。
  C、稳定性是指结构或构件保持原有平衡状态。
D、工程力学是在塑性范围内，大变形情况下研究其承截能力。
5、力对轴的矩是（ B ）
A、定位矢量 B、滑动矢量 C、自由矢量 D、代数量
6、关于平面力系的主矢和主矩，以下表述中正确的是(  D ).
A、主矢的大小、方向与简化中心无关
B、主矩的大小、转向一定与简化中心的选择有关
C、当平面力系对某点的主矩为零时，该力系向任何一点简化结果为一合力
D、当平面力系对某点的主矩不为零时，该力系向任一点简化的结果均不可能为一合力
7、下述不同力系分别作用于刚体，彼此等效的是（　A ）（d表示两力作用线间的距离）

A、(a)(b) B、(b)(c) C、(c)(d) D、(d)(a)
8、平面任意力系独立平衡方程的个数为（ C ）
A、1个 B、2个 C、3个 D、6个
( 密 封 线 内 不 答 题 )……………………密………………………………封………………………………线……………………
9、图示的四个平面平衡结构中,属于超静定结构的是 （　A　　）

P
P
10、同一种材料制成的阶梯杆，欲
使σ1=σ2，则两杆直经d1和d2的关
系为（ B ）。
A、d1=1.414d2 B、d1=0.704d2
C、d1=d2 D、d1=2d2
11、右端固定的悬臂梁，其M图如图，
则在x =2m处（ ）
A. 既有集中力，又有集中力偶
B.既无集中力，也无集中力偶
C.只有集中力
D. 只有集中力偶
12、在下列结论中，错误的是( A )
A、若物体产生位移，则必定产生变形
B、若物体各点均无位移，则必定无变形
C、物体产生变形时，物体内总有一些点产生位移
D、位移的大小取决于物体的变形和约束状态
13、图示结构中，AB杆将发生的变形为（ D ）
A、弯曲变形； B、拉压变形；

( 密 封 线 内 不 答 题 )……………………密………………………………封………………………………线……………………
　　　C、弯曲与压缩的组合变形
C
a/2
a/2
P
A
B
D、弯曲与拉伸的组合变形。
14、图示简支梁，（ ）对
减小梁的弯曲变形效果最明显
A、减小P B、减小L
C、增大E D、增大I
15、梁在横向力作用下发生平面弯曲时，横截面上（D ）。
A、σmax点的切应力一定为零，τmax点的正应力不一定为零。
B、σmax点的切应力一定为零，τmax点的正应力也一定为零。
C、σmax点的切应力不一定为零，τmax点的正应力一定为零。
D、σmax点的切应力不一定为零，τmax点的正应力也不一定为零。
16、梁剪切弯曲时，其横截面上（ ）
A、只有正应力，无剪应力 　　　B、只有剪应力，无正应力
C、既有正应力，又有剪应力 D、既无正应力，也无剪应力
17、矩形截面梁当横截面的高度增加一倍、宽度减小一半时，从正应力强度考虑，该梁的承载能力的变化为( B )
A.不变 B.增大一倍 C.减小一半 D.增大三倍
18、简支梁由铸铁制成，从梁的强度考虑截面形状合理者为( )。

19、两梁的横截面上最大正应力相等的条件是（ ）。
A、与横截面积相等 B、与（抗弯截面系数）相等
C、与相等，且材料相等
20、矩形截面受纯弯曲作用的梁，横截面上的正应力分布规律是（　　　）

得分
四、作图填空题（每图5分，共10分）
评卷人

试作图示梁的剪力图与弯矩图，并标出A、B、C各点的剪力和弯矩数值（q、a均为已知）。
C
B
A
= q a
q
a
2 a
Q
M
＋
＋
－
2qa
qa
qa
(2-) a
R
M
C
B
A
= q a
q
a
2 a
R
M
