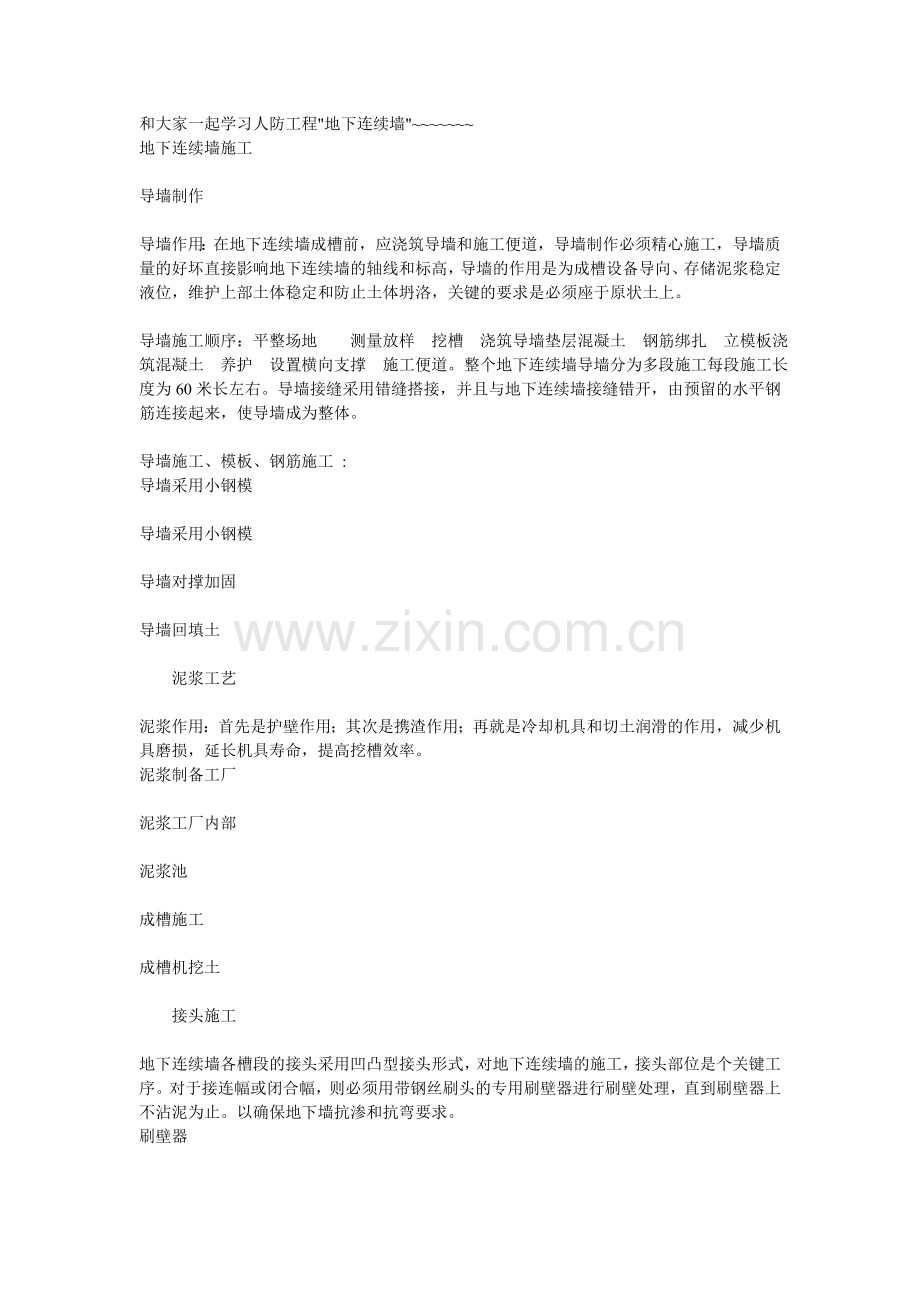

和大家一起学习人防工程"地下连续墙"~~~~~~~
地下连续墙施工

导墙制作

导墙作用：在地下连续墙成槽前，应浇筑导墙和施工便道，导墙制作必须精心施工，导墙质量的好坏直接影响地下连续墙的轴线和标高，导墙的作用是为成槽设备导向、存储泥浆稳定液位，维护上部土体稳定和防止土体坍洛，关键的要求是必须座于原状土上。

导墙施工顺序：平整场地 测量放样 挖槽 浇筑导墙垫层混凝土 钢筋绑扎 立模板浇筑混凝土 养护 设置横向支撑 施工便道。整个地下连续墙导墙分为多段施工每段施工长度为60米长左右。导墙接缝采用错缝搭接，并且与地下连续墙接缝错开，由预留的水平钢筋连接起来，使导墙成为整体。

导墙施工、模板、钢筋施工 :
导墙采用小钢模

导墙采用小钢模

导墙对撑加固

导墙回填土

泥浆工艺

泥浆作用：首先是护壁作用；其次是携渣作用；再就是冷却机具和切土润滑的作用，减少机具磨损，延长机具寿命，提高挖槽效率。
泥浆制备工厂

泥浆工厂内部

泥浆池

成槽施工

成槽机挖土

接头施工

地下连续墙各槽段的接头采用凹凸型接头形式，对地下连续墙的施工，接头部位是个关键工序。对于接连幅或闭合幅，则必须用带钢丝刷头的专用刷壁器进行刷壁处理，直到刷壁器上不沾泥为止。以确保地下墙抗渗和抗弯要求。
刷壁器

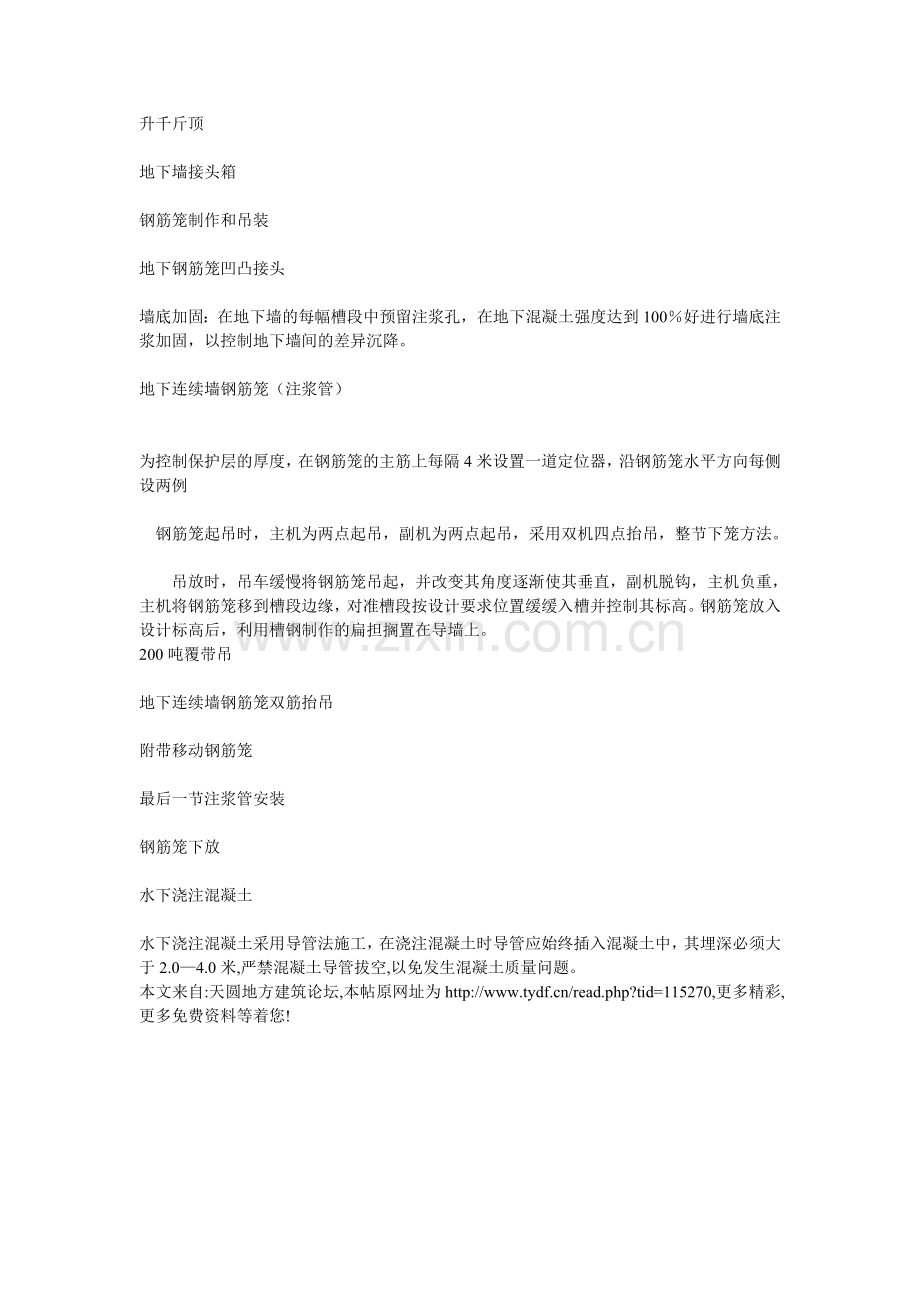

升千斤顶

地下墙接头箱

钢筋笼制作和吊装

地下钢筋笼凹凸接头

墙底加固：在地下墙的每幅槽段中预留注浆孔，在地下混凝土强度达到100％好进行墙底注浆加固，以控制地下墙间的差异沉降。

地下连续墙钢筋笼（注浆管）

为控制保护层的厚度，在钢筋笼的主筋上每隔4米设置一道定位器，沿钢筋笼水平方向每侧设两例

钢筋笼起吊时，主机为两点起吊，副机为两点起吊，采用双机四点抬吊，整节下笼方法。

　　吊放时，吊车缓慢将钢筋笼吊起，并改变其角度逐渐使其垂直，副机脱钩，主机负重，主机将钢筋笼移到槽段边缘，对准槽段按设计要求位置缓缓入槽并控制其标高。钢筋笼放入设计标高后，利用槽钢制作的扁担搁置在导墙上。
200吨覆带吊

地下连续墙钢筋笼双筋抬吊

附带移动钢筋笼

最后一节注浆管安装

钢筋笼下放

水下浇注混凝土

水下浇注混凝土采用导管法施工，在浇注混凝土时导管应始终插入混凝土中，其埋深必须大于2.0—4.0米,严禁混凝土导管拔空,以免发生混凝土质量问题。
