热镀锌加热炉
燃烧系统控制系统描述
作者：安红旗

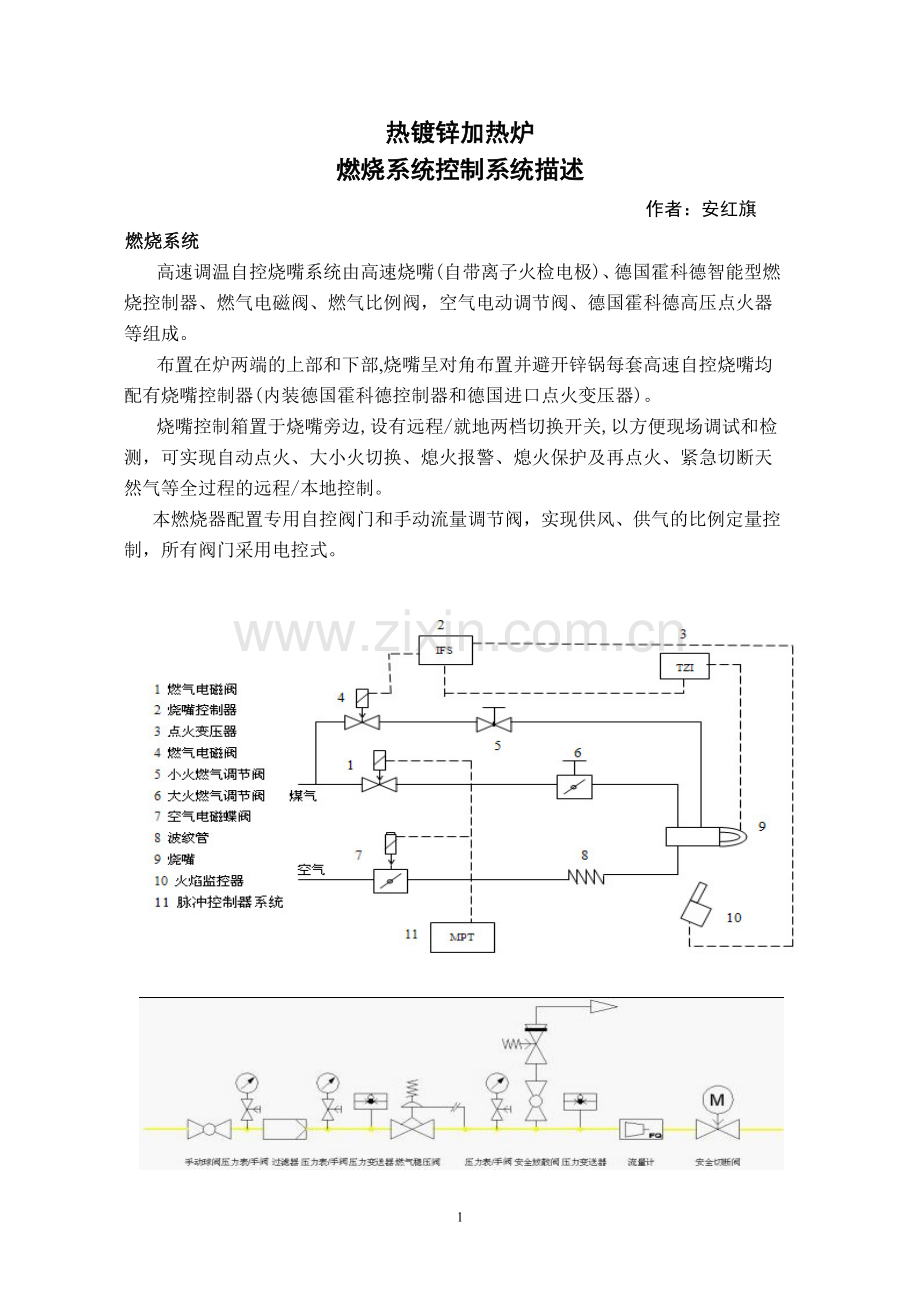

燃烧系统
高速调温自控烧嘴系统由高速烧嘴(自带离子火检电极)、德国霍科德智能型燃烧控制器、燃气电磁阀、燃气比例阀，空气电动调节阀、德国霍科德高压点火器等组成。
布置在炉两端的上部和下部,烧嘴呈对角布置并避开锌锅每套高速自控烧嘴均配有烧嘴控制器(内装德国霍科德控制器和德国进口点火变压器)。
烧嘴控制箱置于烧嘴旁边,设有远程/就地两档切换开关,以方便现场调试和检测，可实现自动点火、大小火切换、熄火报警、熄火保护及再点火、紧急切断天然气等全过程的远程/本地控制。
本燃烧器配置专用自控阀门和手动流量调节阀，实现供风、供气的比例定量控制，所有阀门采用电控式。

助燃空气系统
供风管路配置离心高压鼓风机一台，用于助燃风的供给。并设有风机变频器,可根据燃烧情况，自动调节空气系统压力和供风量，控制合理的燃烧比例。风阀调节(即风压调节)有自动和在控制室手操遥控两种控制方式。
天然气管路系统
天然气进口总管上分别配置手动旋塞式切断阀、天然气过滤器、压力变送器、安全切断阀、孔板流量计、减压稳压阀、安全放散阀等；应能根据燃烧情况自动调节天然气管路的压力和流量，保证燃烧系统良好的燃烧效果。

同时在天然气总管上设有燃气压力高限及低限两只压力开关，在助燃风机出口处安装一只低限压力开关，该信号作为燃气总管切断阀开启及烧嘴启动的连锁条件。
每套燃烧器前均设燃气主管路和点小火燃气管路，两管路上都设天然气电磁阀和手动切断阀。每套燃烧器可实现点火、熄火报警等全过程的自动控制。烧嘴重新自动点火前,需进行吹扫。
突然停电时,自动切断烧嘴前电动燃气阀及总管安全切断阀,通电后,由人工起动总管安全切断阀,进入正常吹扫点火程序；安全切断阀采用原装进口产品,动作方式为快关缓开型。
温度控制系统
烧嘴燃烧实现大火脉冲燃烧，由高速烧嘴、空/燃气比例阀、检测热电偶、烧嘴控制器。热电偶检测的炉膛实际温度，通过设定的工艺温度进行比较计算，然后通过PLC输出参数信号来控制烧嘴的燃烧，从而使炉内温度和工艺设定温度保持一致，提高炉温的均匀性。
计算机控制系统
在工控机模拟控制界面上能够实时显示各烧嘴的开关，大小火，熄火状态及各部位的实际运行状态。并能够实现各种自动操作，显示动作的执行情况及主要故障点，发生各种故障时采用声光报警，以便于诊断维修。
可编程序控制器PLC主要完成的功能：
系统的动作控制、连锁保护、状态指示及工艺的执行均由PLC来实现，是系统的控制核心。
A． 完成各温区的温度控制；
B．完成各烧嘴的点火、大小火转换控制；
C．完成系统的连锁保护控制，确保了系统工作的安全性。
控制系统总体方案概述
控制系统以及信息传递，共有：A.温度控制系统；B.燃烧控制系统；C. 动力控制系统；D.上位机及其控制系统等四个部分组成。
上位管理机通过与控制系统相连的工业以太网实时采集各炉的温度、报警、工艺、设备运行状态等工况，并将采集的数据进行显示并完整地记录在硬盘上。操作人员在上位机上可以清楚地观察炉子各阶段（升温、保温、降温等）以及炉子的运行状况和发生故障的位置，并可在上位机上对故障进行响应。
