水性色浆使用介绍.docx

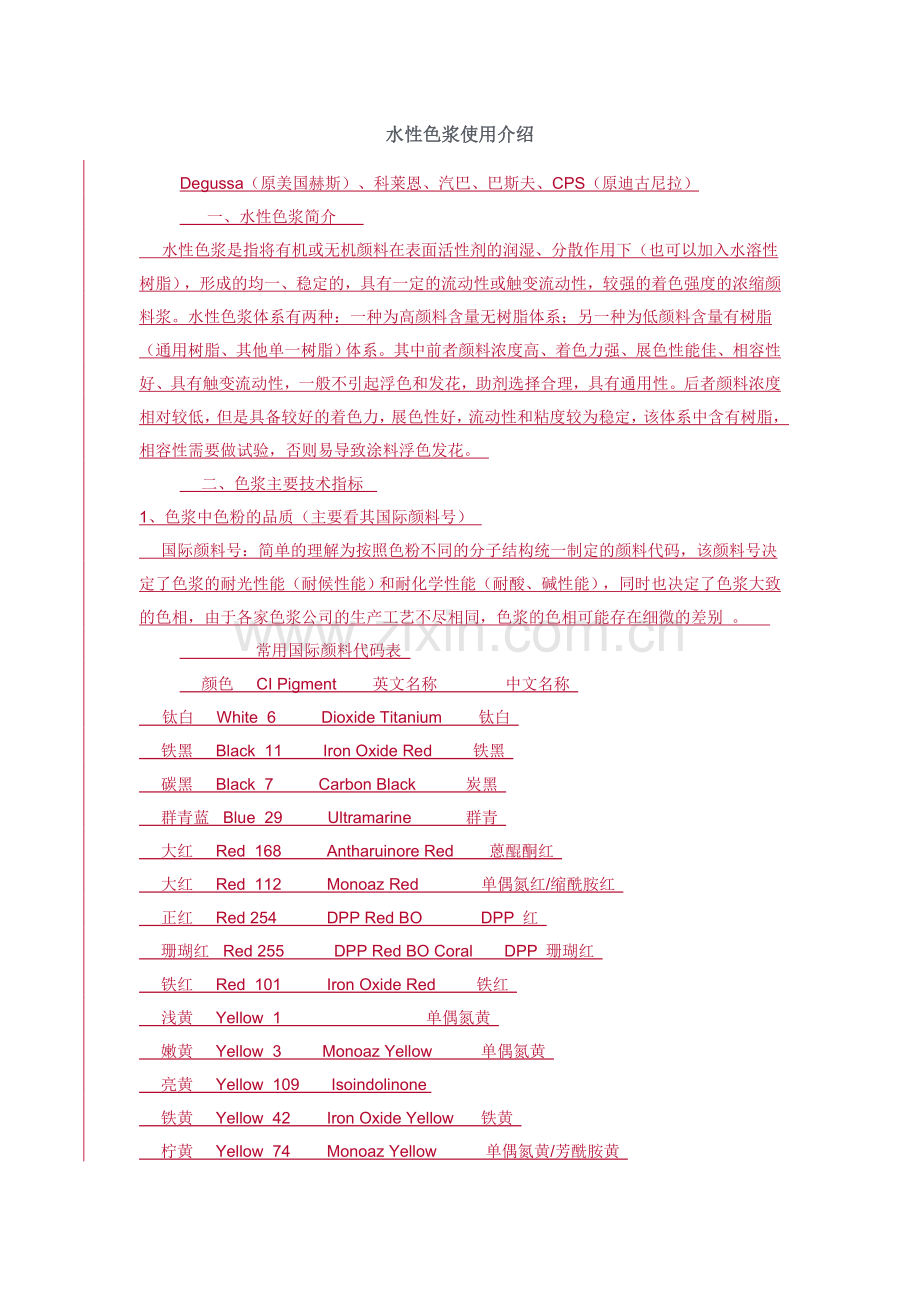

水性色浆使用介绍
Degussa（原美国赫斯）、科莱恩、汽巴、巴斯夫、CPS（原迪古尼拉）
      一、水性色浆简介
     水性色浆是指将有机或无机颜料在表面活性剂的润湿、分散作用下（也可以加入水溶性树脂），形成的均一、稳定的，具有一定的流动性或触变流动性，较强的着色强度的浓缩颜料浆。水性色浆体系有两种：一种为高颜料含量无树脂体系；另一种为低颜料含量有树脂（通用树脂、其他单一树脂）体系。其中前者颜料浓度高、着色力强、展色性能佳、相容性好、具有触变流动性，一般不引起浮色和发花，助剂选择合理，具有通用性。后者颜料浓度相对较低，但是具备较好的着色力，展色性好，流动性和粘度较为稳定，该体系中含有树脂，相容性需要做试验，否则易导致涂料浮色发花。
    二、色浆主要技术指标
1、色浆中色粉的品质（主要看其国际颜料号）
    国际颜料号：简单的理解为按照色粉不同的分子结构统一制定的颜料代码，该颜料号决定了色浆的耐光性能（耐候性能）和耐化学性能（耐酸、碱性能），同时也决定了色浆大致的色相，由于各家色浆公司的生产工艺不尽相同，色浆的色相可能存在细微的差别 。
                常用国际颜料代码表
    颜色     CI Pigment        英文名称               中文名称
     钛白     White  6          Dioxide Titanium        钛白
    铁黑     Black  11         Iron Oxide Red         铁黑
    碳黑     Black  7          Carbon Black           炭黑
    群青蓝   Blue  29          Ultramarine            群青
    大红     Red  168          Antharuinore Red       蒽醌酮红
    大红     Red  112          Monoaz Red             单偶氮红/缩酰胺红
    正红     Red 254           DPP Red BO             DPP 红
    珊瑚红   Red 255           DPP Red BO Coral       DPP 珊瑚红
    铁红     Red  101          Iron Oxide Red         铁红
    浅黄     Yellow  1                                单偶氮黄
    嫩黄     Yellow  3         Monoaz Yellow          单偶氮黄
    亮黄     Yellow  109       Isoindolinone
    铁黄     Yellow  42        Iron Oxide Yellow      铁黄
    柠黄     Yellow  74        Monoaz Yellow          单偶氮黄/芳酰胺黄
    深黄     Yellow  83        Disazo Yellow          双偶氮黄
    亮黄     Yellow  97        Monoazo
    黄       Yellow  138       Quinoline Yellow       喹啉黄
    中黄     Yellow  110       Isoindolinone          异吲哚啉酮黄
    金黄     Yellow  153       Nickel Complex
    青金黄   Yellow  154       Benzimida Zolone       苯并吡唑酮黄
    宝蓝     Blue  15:1        Phthalocyanine Green   酞菁蓝
    青蓝     Blue  15:3        Phthalocyanine Green   酞菁蓝
    蓝       Blue  15:4        Phthalocyanine Green   酞菁蓝
    绿       Green  36         Phthalocyanine Green   酞菁绿
    绿       Green  7          Phthalocyanine Green   酞菁绿
    紫       Violet  23        Oxazine Violet         二恶嗪紫
    紫红     Violet  19        Quinacridone Violet    喹吖啶酮紫
    橙红     Orange 5                                 二硝基苯胺橙
    橙       Orange 43
    橙       Orange 73         DPP Orange             DPP 橙
    铁棕     Brown  6          Iron Oxide Brown       铁棕
    国际颜料号是将不同色浆公司产品型号一一对应起来的重要依据。我们检验不同品牌色浆的品质时应选择不同厂家同一颜料号的色浆作对比。任何一家色浆公司都必须向客户提供其色浆的国际颜料号。充分了解色粉品质，是乳胶漆厂家针对不同应用领域（如内、外墙色漆）选择色浆最重要的依据。
    2、色浆的着色强度（着色力）
着色力是指将含钛白粉100克的白乳胶漆， 调至1/25标准颜色深度时，所用某种色浆的克数，色浆用量越少，着色力越强。对于水性色浆的比较，着色强度是一项的重要指标，它反映色浆的色浓度、展色性能及颜料分散体絮凝情况。色浆的着色力越强，调色时色浆用量就越少，对涂膜性能的影响就越小，同时调色成本也越低。
    3、色差ΔE、
色浆的稳定和颜色重现性主要体现在着色力和色差两个方面。色浆的色差包括同一色浆在不同生产批次之间的色差和同一批次不同包装之间的色差。色差的大小用ΔＥ表示，包括颜色色相、明暗度、饱和度。其计算公式如下：
    ΔＥ　＝  （Δａ2＋Δｂ2＋ΔＬ2）1/2      色浆的色差影响着调色的准确性和调色配方的稳定性。
    在这方面目前国产色浆和进口色浆还存在一些差距，例如：Degussa公司的Flexobrite  c系列工厂调色色浆的ΔE<0.6；COLORTREND 888系列机械调色色浆的ΔE<0.5，目前国产色浆一般还达不到这个水平。
4、色浆的耐光性、耐候性
    色浆的耐光耐候性的测试是通过户外曝晒（如美国的佛罗里达、我国的吐鲁番等地都有曝晒场），但实际户外曝晒时间太长，现在一般色浆性能检测大多是通过仪器设备等模拟测试。      耐光性测试：在氙光灯下曝晒，用蓝羊毛尺来衡量，以1-8级表示，8级最好，1级最差 。
    耐候性测试：用ATLAS老化仪，定时用氙灯曝晒和用水喷洒，曝晒500小时，色差按ISO灰尺1-5级来表示，5级最好，1级最差。外墙用色浆需要耐光性7级以上、耐候性4级以上两个条件同时达到。
    5、色浆的颜料含量
颜料含量仅做参考，不能作为评定色浆性能的指标。色浆的着色力与颜料含量并不是成简单的正比关系。相同的颜料含量，其细度不同着色力也有很大差异。为保证色浆着色力的稳定，色浆颜料含量是在一定范围内的变化值，色浆资料上提供的数值是一个典型的参考值。
    6、色浆的细度      细度是反映色浆的着色力分散效果和储存稳定性的一个直观指标。一般对于同一颜料色浆来说，粒径越小，比表面积增大，因而遮盖能力也就增大了，着色力也越高；细度越小，光泽就越高，分散效果和储存稳定性就越好。当然，色浆的细度并不是越细越好，因为当粒子变小，其比表面积增大时，吸收的光能量增加，受破坏的程度也增加，导致其耐候性降低；并且粒径过小在涂料成膜干燥时，随着水分的析出，色浆一起向表面迁移，易造成配色不准和墙体色差。
    7、色浆与涂料的相容性
指研法取白漆100克，加入2-3克待试色浆，充分搅匀后，涂布在被涂物表面，待快要凝结时，用手指研磨涂膜表层部分，待漆膜干透后，观察用手指研擦过和未经研擦过的地方是否有色差，如差别较大，则色浆与所测试涂料的相容性不好，以此色浆调出的涂料易产生浮色现象。如颜色相同，一般不会产生浮色现象。
    选择色浆时应重点考虑以上几个方面的因素，其他条件各个品牌的色浆基本都能达到而且差异不大。当然选择色浆时还应从经济、环保等角度考虑，如：内墙色浆可选择耐候性差一些的色浆，同时内墙尽量不要选择铬黄等含重金属的色浆，而应选偶氮类、胺类等

水性色浆在水性木器涂装中的应用
1．1水性擦涂着色：
6 U" [; r" B2 ~8 u丹阳翼网论坛
3 x2 k% X/ Q5 y  o丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性    1)一般施工要求：易擦涂，施工时限长，着色性好，擦涂后木纹柔和鲜明，能够提高产品的附加价值。 丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性+ `; ~: }. A& `; y, `# I/ T( A
百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性. X: Y! h& T  }  S6 j7 ^
    2)产品的应用：用布成螺旋状擦拭，将擦色剂推入木纤维导管中，使棕眼充分填充，然后再用干净的布顺着木纹方向将表面擦干净，特别注意沟槽部分要清理彻底。水性擦色剂有干燥后不易擦掉的问题大面积施工要注意，可以考虑加适量水后用大口径喷枪喷涂或者刷涂均匀后擦试。产品擦完后可以直接施工水性漆，如果上层使用的是溶剂型PU或NC漆，水性着色剂需要干燥彻底才能施工。
8 h$ w$ X" J% y4 U0 M, `$ F- A
5 b6 w4 {/ q2 h丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性    1．2水性喷涂着色：
! {) M* A8 u* E, v4 b丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性8 r0 ~2 E% b" s! c5 z
    木器涂装中很多工艺要求进行底喷色或者面修色，施工要求比较简单，用喷枪直接喷涂修色，要根据色板要求的效果喷涂到位即可，根据使用颜料色浆的不同，可以达到不同的施工效果。 8 H4 L" r0 C, x
百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性4 t  X  a0 |2 u& x+ k7 v
    1．3水性辊涂着色：工厂化流水线作业经常要求进行辊涂机辊涂着色，施工底材为大棕眼(导管)的木材，主要目的是突显其纹理效果。具体的施工过程为：
' W4 W1 @7 h& E) [百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性2 V7 ~. B9 U- v* P9 v. ]; r  k
    1)水性辊涂着色剂加5—20％71k性色浆调色，充分搅拌均匀。 丹阳翼网论坛1 j9 v. x9 i/ _) a! v9 d

$ w. b  D" w' x5 _& n1 h, ]# S    2)将调好颜色的着色剂用泵抽到滚涂机辊轴上，待辊轴上着色剂滚动均匀后，开始传送木板进行着色，在滚轴后面有毛刷滚筒，会将着色剂挤入导管中，并将多余的着色剂刷掉。
1 X9 F! I/ I; U' s, g百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性3 {+ K' N, L9 F: m6 u6 o
    3)待底着色剂干燥后，在上述着色底材上按时正常施工喷涂或滚涂水性漆和溶剂型漆。
% O) E: N) H1 S8 i" e2 @( G丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性
% T5 o- n  @* H( G$ V- b3 O丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性    1．4水性浸涂着色：一般要求对木材具有良好的的封闭性，渗透性好，着色均匀，以减少施工水性底面漆的时候木材纹理的涨水，减轻涂膜的后期塌陷问题。具体的施工注意事项如下： 丹阳翼网论坛1 I( h$ T, X& Y, p& N2 S: T7 L0 F

' ^2 h+ c( X, {! B    1)施工前要检测木材的相对湿度，木材含水率12一14％是可以达到最好的涂装效果。 百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性6 {9 j* _4 D8 a# U6 a5 k6 _
丹阳,百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,亲子,交友,女性: g* [' x) ?* g
    2)确保排水渠溢满浸渍剂。 8 V6 [  {" p+ s  O7 S# c1 F

; m5 p% h% d. T5 y( B百姓视点,房产,人才,装修,美食,摄影,户外,汽车,车友,音乐,交友,女性    3)木材应除尘，避免污染浸渍剂。
1、生产夹层彩色安全玻璃的彩色浆液配方及生产工艺
2、一种刺绣专用色浆
5、改性丙烯酸酯树脂乳液色浆
6、高分散涂料印花色浆的方法
7、水性色浆及其涂饰木制品的方法
一种水性色浆及其涂饰木制品的方法，其特征在于水性色浆的组成（重量）是：０．５～１．５％酸性染料、４０～５０％水、８～１２聚醋酸乙烯乳液或工业明胶、４０～５０％填料，０．５至２％颜料。

8、湿法聚氨酯色浆及其制法
9、一种牛仔布拔染印花工艺及印花色浆
10、毛边纸印刷色浆
11、一种储能发光型纺织品面料的印花或涂层色浆及其制造工艺
12、一种生物降解餐具色浆组合物及制备方法和用途
13、一种色浆的制备方法
14、环保型PVC色浆及其制造方法
15、一种水性导电色浆
18、一种适用于中性墨水的纳米炭黑色浆制备装置
19、一种疏水性氧化铁水性色浆
20、一种疏水性有机橙水性色浆
21、环保刷花色浆及其制备方法
22、用于喷墨打印墨水的纳米级无机颜料色浆
23、水性建筑外墙涂料用耐老化色浆及其制备方法
24、纤维和涂料着色用超微色浆及制备方法
25、一种低粘度氧化铁黄水性色浆
26、一种疏水性铁红水性色浆
27、疏水性酞菁绿水性色浆
28、疏水性碳黑水性色浆
29、一种疏水性钛白水性色浆
30、疏水性酞菁蓝水性色浆
31、一种氧化铁黄水性色浆
32、刷花色浆及其制备方法
33、黑色浆料及等离子体显示板及其制造方法
34、超细水性碳黑色浆及其制备方法
35、一种国家标准号为PY138的超细空心球黄色色浆
36、一种超细空心球蓝色色浆
37、一种阳离子型水性颜料色浆的制备方法
38、改性糊料及其印花色浆的生产方法
39、一种疏水性铁红水性色浆
40、一种水性无机颜料色浆及其制备方法
41、一种有机红水性色浆
44、用于生产纺练染色粘胶纤维的色浆配制方法
45、用于溶剂油墨的通用色浆
46、一种适用于中性墨水的纳米炭黑色浆制备方法及其制备装置
47、超细水性纳米炭黑色浆的制备方法
48、水性颜料色浆用分散剂及其制备方法
49、一种色浆载体树脂的制备方法
50、环保透明氧化铁黑超细水性色浆分散体及其制备方法
51、环保透明氧化铁红超细水性色浆分散体及其制备方法
52、环保透明氧化铁黄超细水性色浆分散体及其制备方法
53、环保透明氧化铁棕超细水性色浆分散体及其制备方法
91、适用于调色机色浆桶上的精密定量装置
[002]_GPU_型聚氨酯色浆皮革涂饰剂的研制及应用
[003]_HC_1建筑涂料色浆
[004]_M90遮盖白涂料色浆
[005]_SP型印染涂料色浆的粒径及分布研究
[006]_TC树脂应用于高浓度通用色浆
[007]_表面活性剂的表面特性与颜料色浆的分散性研究
[011]_德国巴斯夫推出阻燃印花涂料色浆
[012]_低粘度水性色浆
[013]_涤纶原液着色色浆和切片中颜料粒度分布的测定
[014]_淀粉色浆在手绘加工中的应用
[015]_高浓缩水性色浆的研制
[016]_高品质通用色浆及其应用
[017]_高性能分散剂TA_100系列在色浆中的应用
[018]_建筑乳胶漆用色浆及配色
[019]_建筑涂料用水性色浆标准对行业发展的意义(1)
[020]_建筑涂料用水性色浆标准对行业发展的意义
[021]_进口色浆中溶剂的气相色谱分析
[023]_纳米技术在水性色浆中的应用评述
[024]_浅析影响溶剂型色浆研磨效率的因素
[025]_乳胶漆用颜料色浆
[026]_乳液型压敏胶用色浆的制备
[029]_色浆和电脑调色在建筑氟碳涂料中应用
[030]_色浆中分散剂和液体组分浓度的最优化
[031]_色漆制造及通用色浆
[032]_叔碳酸酯改性聚酯色浆在涂料中的应用
[033]_叔碳酸酯改性聚酯树脂制通用色浆的研究
[036]_水性色浆的性能分析
[040]_通用型机械色浆与普通颜料分散体的区别
[041]_通用型阴极电泳色浆的制备分析
[042]_涂料印花颜料色浆的发展概况
[043]_涂料印花助剂和色浆新品种通过技术鉴定
[044]_微射流在水性色浆制备工艺中的应用
[045]_系统色浆的评价方法
[046]_橡胶印色浆的研制
[047]_辛基吡咯烷酮在水性颜料色浆中的应用
[048]_新型建筑涂料调色色浆
[049]_新型皮革着色材料_高分散色浆
[050]_新颖水性木器漆专用色浆
[052]_颜料色浆制浆工艺条件与分散性研究
[053]_颜料型纳米级墨水色浆的研究
[058]_应用于墨水行业的水性颜料型色浆的研制
[059]_用改性聚乙烯低聚物代替干酪素为连结料生产色浆的技术研究
