蓄电池安装工程分项工程质量验收记录表.docx

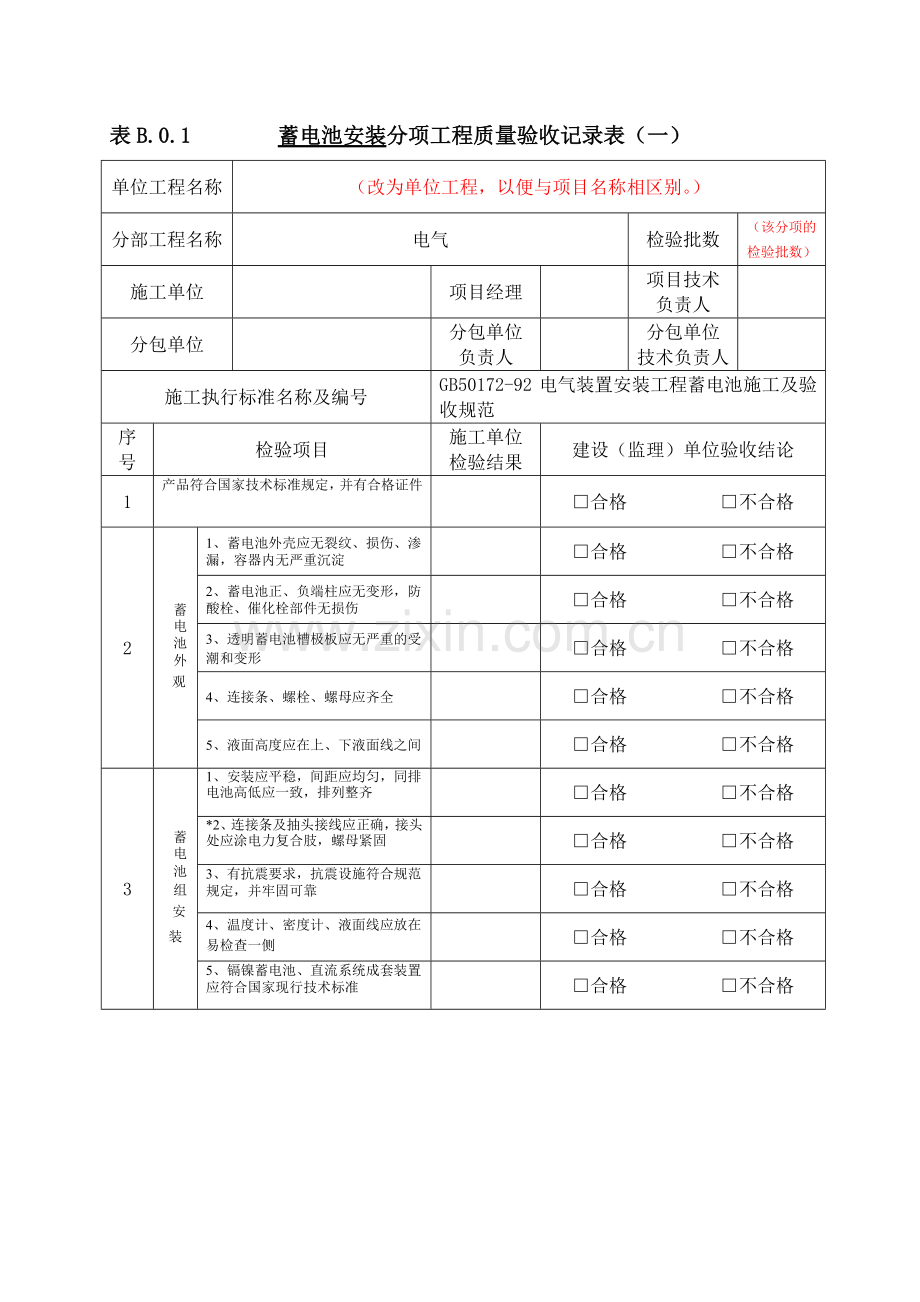

表B.0.1 蓄电池安装分项工程质量验收记录表（一）
单位工程名称
（改为单位工程，以便与项目名称相区别。）
分部工程名称
电气
检验批数
（该分项的检验批数）
施工单位

项目经理

项目技术
负责人

分包单位

分包单位
负责人

分包单位
技术负责人

施工执行标准名称及编号
GB50172-92 电气装置安装工程蓄电池施工及验收规范
序号
检验项目
施工单位
检验结果
建设（监理）单位验收结论
1
产品符合国家技术标准规定，并有合格证件

□合格 □不合格
2
蓄电
池外
观
1、蓄电池外壳应无裂纹、损伤、渗漏，容器内无严重沉淀

□合格 □不合格
2、蓄电池正、负端柱应无变形，防酸栓、催化栓部件无损伤

□合格 □不合格
3、透明蓄电池槽极板应无严重的受潮和变形

□合格 □不合格
4、连接条、螺栓、螺母应齐全

□合格 □不合格
5、液面高度应在上、下液面线之间

□合格 □不合格
3
蓄电
池组
安 装
1、安装应平稳，间距应均匀，同排电池高低应一致，排列整齐

□合格 □不合格
*2、连接条及抽头接线应正确，接头处应涂电力复合肢，螺母紧固

□合格 □不合格
3、有抗震要求，抗震设施符合规范规定，并牢固可靠

□合格 □不合格
4、温度计、密度计、液面线应放在易检查一侧

□合格 □不合格
5、镉镍蓄电池、直流系统成套装置应符合国家现行技术标准

□合格 □不合格

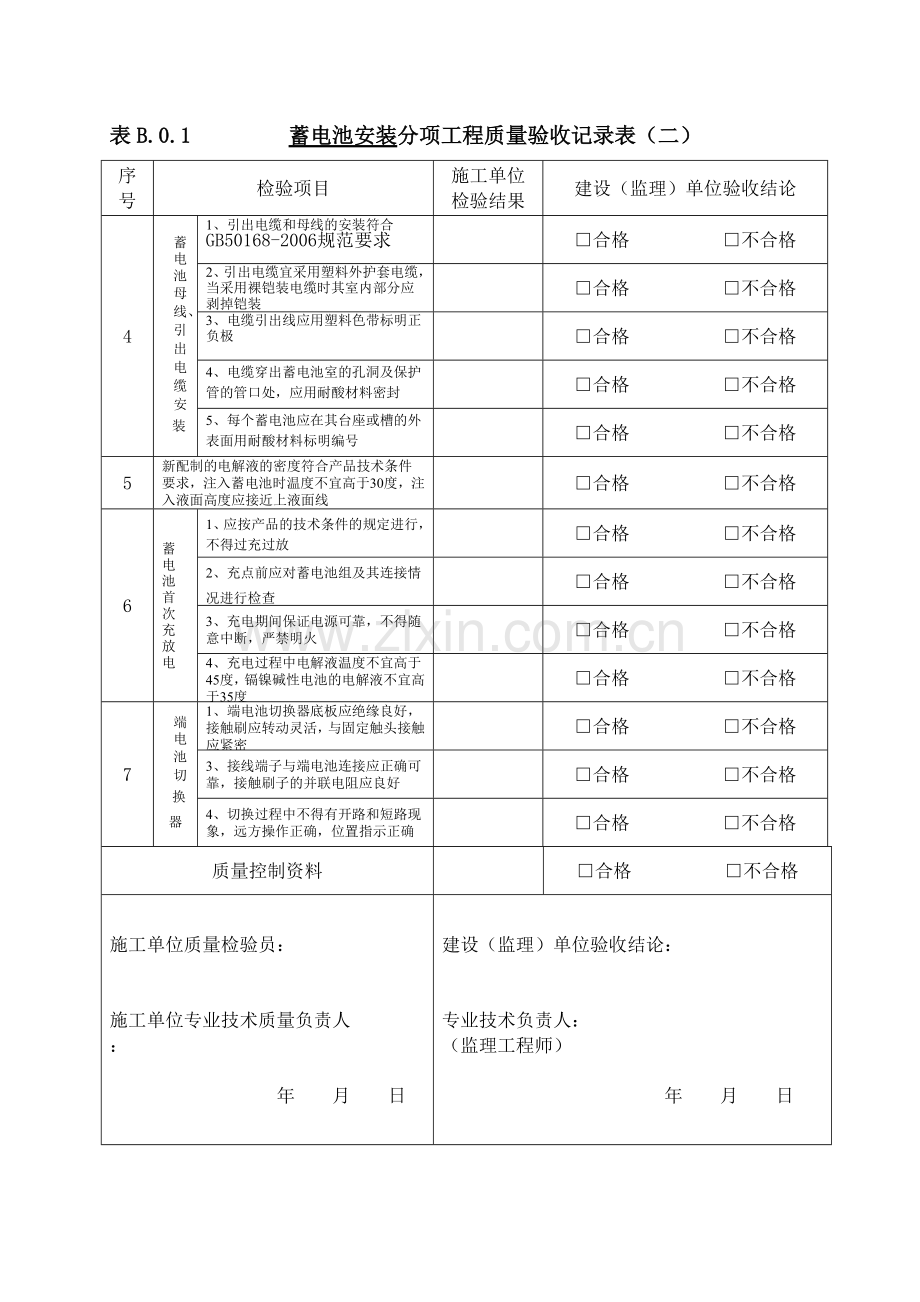

表B.0.1 蓄电池安装分项工程质量验收记录表（二）
序号
检验项目
施工单位
检验结果
建设（监理）单位验收结论
4
蓄电
池母
线、引出电缆安
装
1、引出电缆和母线的安装符合GB50168-2006规范要求

□合格 □不合格
2、引出电缆宜采用塑料外护套电缆，当采用裸铠装电缆时其室内部分应剥掉铠装

□合格 □不合格
3、电缆引出线应用塑料色带标明正负极

□合格 □不合格
4、电缆穿出蓄电池室的孔洞及保护管的管口处，应用耐酸材料密封

□合格 □不合格
5、每个蓄电池应在其台座或槽的外表面用耐酸材料标明编号

□合格 □不合格
5
新配制的电解液的密度符合产品技术条件要求，注入蓄电池时温度不宜高于30度，注入液面高度应接近上液面线

□合格 □不合格
6
蓄电池首次充放电
1、应按产品的技术条件的规定进行，不得过充过放

□合格 □不合格
2、充点前应对蓄电池组及其连接情况进行检查

□合格 □不合格
3、充电期间保证电源可靠，不得随意中断，严禁明火

□合格 □不合格
4、充电过程中电解液温度不宜高于45度，镉镍碱性电池的电解液不宜高于35度

□合格 □不合格
7
端电
池切
换 器
1、端电池切换器底板应绝缘良好，接触刷应转动灵活，与固定触头接触应紧密

□合格 □不合格
3、接线端子与端电池连接应正确可靠，接触刷子的并联电阻应良好

□合格 □不合格
4、切换过程中不得有开路和短路现象，远方操作正确，位置指示正确

□合格 □不合格
质量控制资料

□合格 □不合格
施工单位质量检验员：

施工单位专业技术质量负责人
：

　　　　　　　　　年　　月　　日
建设（监理）单位验收结论：

专业技术负责人：
（监理工程师）

　　　　　　　　　　　　年　　月　　日
