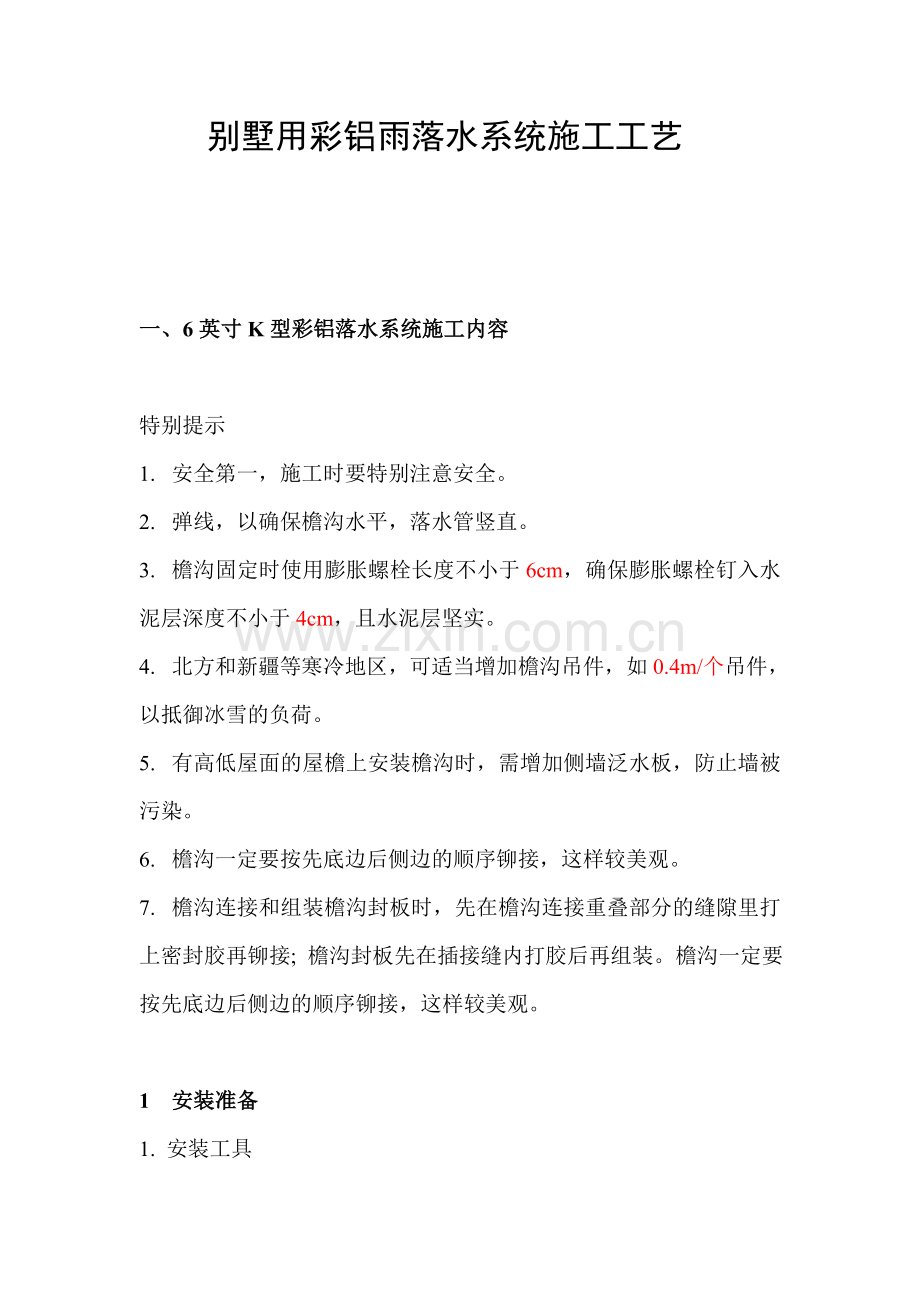

别墅用彩铝雨落水系统施工工艺

一、6英寸K型彩铝落水系统施工内容

特别提示
1. 安全第一，施工时要特别注意安全。
2. 弹线，以确保檐沟水平，落水管竖直。
3. 檐沟固定时使用膨胀螺栓长度不小于6cm，确保膨胀螺栓钉入水泥层深度不小于4cm，且水泥层坚实。
4. 北方和新疆等寒冷地区，可适当增加檐沟吊件，如0.4m/个吊件，以抵御冰雪的负荷。
5. 有高低屋面的屋檐上安装檐沟时，需增加侧墙泛水板，防止墙被污染。
6. 檐沟一定要按先底边后侧边的顺序铆接，这样较美观。
7. 檐沟连接和组装檐沟封板时，先在檐沟连接重叠部分的缝隙里打上密封胶再铆接; 檐沟封板先在插接缝内打胶后再组装。檐沟一定要按先底边后侧边的顺序铆接，这样较美观。

1 安装准备
1. 安装工具

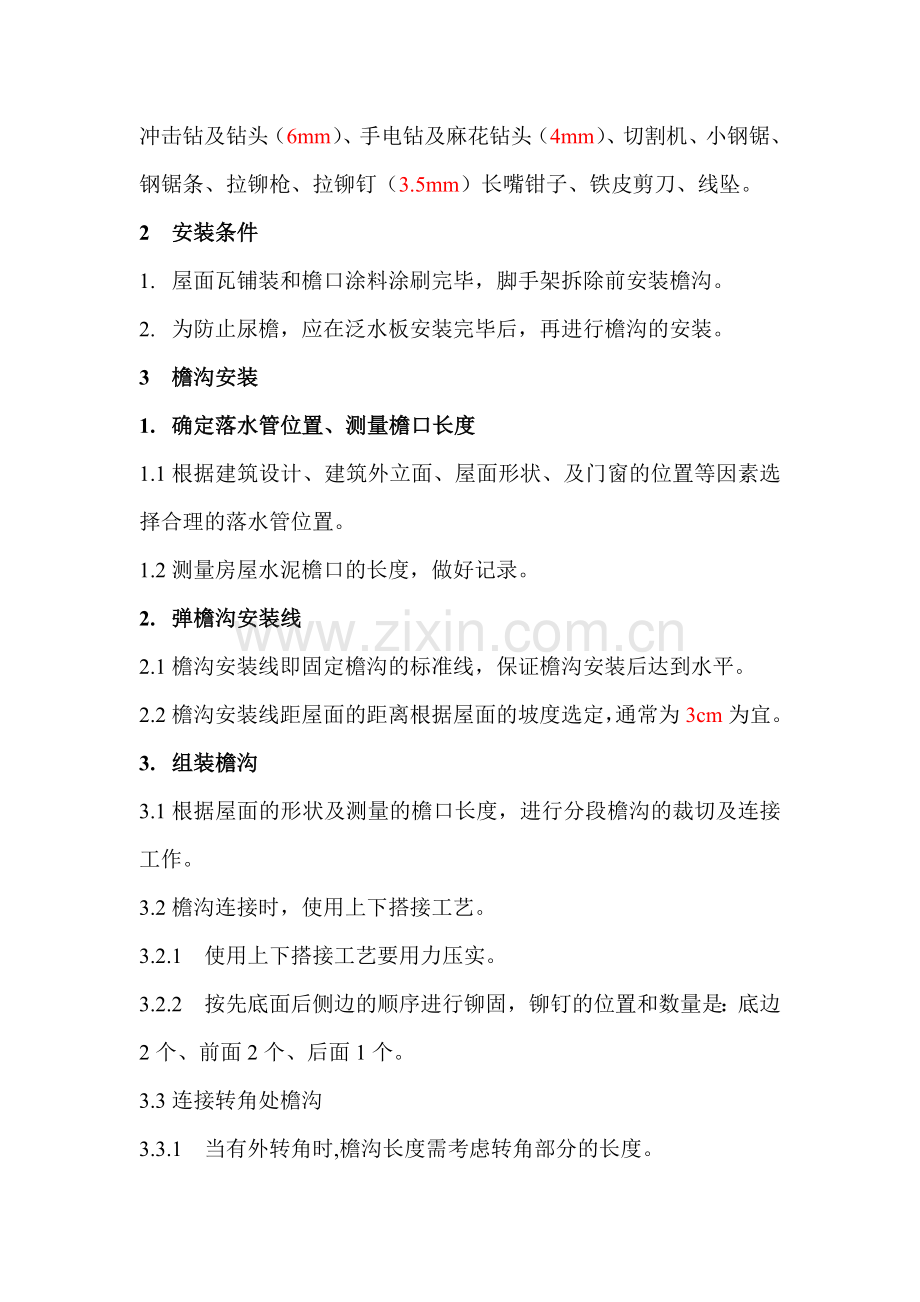

冲击钻及钻头（6mm）、手电钻及麻花钻头（4mm）、切割机、小钢锯、钢锯条、拉铆枪、拉铆钉（3.5mm）长嘴钳子、铁皮剪刀、线坠。
2 安装条件
1. 屋面瓦铺装和檐口涂料涂刷完毕，脚手架拆除前安装檐沟。
2. 为防止尿檐，应在泛水板安装完毕后，再进行檐沟的安装。
3 檐沟安装
1. 确定落水管位置、测量檐口长度
1.1 根据建筑设计、建筑外立面、屋面形状、及门窗的位置等因素选择合理的落水管位置。
1.2 测量房屋水泥檐口的长度，做好记录。
2. 弹檐沟安装线
2.1 檐沟安装线即固定檐沟的标准线，保证檐沟安装后达到水平。
2.2 檐沟安装线距屋面的距离根据屋面的坡度选定，通常为3cm为宜。
3. 组装檐沟
3.1 根据屋面的形状及测量的檐口长度，进行分段檐沟的裁切及连接工作。
3.2 檐沟连接时，使用上下搭接工艺。
3.2.1 使用上下搭接工艺要用力压实。
3.2.2 按先底面后侧边的顺序进行铆固，铆钉的位置和数量是：底边2个、前面2个、后面1个。
3.3 连接转角处檐沟
3.3.1 当有外转角时,檐沟长度需考虑转角部分的长度。
3.3.2 每增加一个90度外转角，檐沟比檐口长130mm; 每增加一个135度外转角，檐沟比檐口长70mm;
3.3.3 裁切斜角，在地面工作区先把转角连接件铆接在一 侧的檐沟斜角上。
3.3.4 转角另一侧的檐沟，待固定时在檐口上连接。
3.4 制作落水口
3.4.1 在檐沟底边画出5.5cm x 7.5cm的矩形边线，使用切割机沿矩形边线裁切成落水口。
3.4.2 把槽管连接器套在落水口上，与檐沟铆固在一起。
3.5 组装封板
3.5.1 封板用2个拉铆钉在底部和后部与檐沟固定。
3.6 组装吊件
3.6.1 根据檐沟长度确定吊件数量，安装吊件。
3.6.2 第一个吊件距端头30cm。
3.6.3 在檐沟方向上，两个吊件最大间距不大于0.5m。
3.6.4 在檐沟转角处、檐沟连接处及落水口处加设一个吊件。
4. 安装檐沟
4.1 用冲击钻 (φ6钻头) 沿吊件钉孔穿透檐沟内壁在墙壁打孔，确保打入水泥层的深度不小于5cm。
4.2 用塑料涨栓把檐沟固定在檐口上，并使檐沟内壁上沿与安装线平齐。
4.3 用冲击钻 (φ6钻头) 穿过吊件钉孔，钻出第二个膨胀孔，并固定吊件，依次安装。
4.4 如果檐口为实木结构，可直接把螺钉穿透檐沟内壁，固定在檐口上。
4.5 如果檐口不垂直于地面时，在檐沟吊件后端的檐口面和檐沟之间加一个楔形垫块，将檐口面变成垂直地面后再固定檐沟。木质材料楔形垫片需要经过防腐处理。楔形垫片长宽为15cm×7cm，厚度根据檐口斜度确定。

4 落水管的安装
1. 弹落水管安装线
1.1 以落水口的中心在檐口的投影点为起点，挂线坠。弹落水管安装线，确保落水管垂直安装。
2. 檐沟与落水管的连接
2.1 把弯头或落水管套在槽管连接器上，用2个拉铆钉分左、右铆接在槽管连接器上。
3. 安装管卡
3.1 在落水管安装线上确定管卡的位置，打膨胀孔，用塑料涨栓固定管卡。
3.2 管卡的间距为不大于2m均匀分布，在管与管，管与弯头连接处需设置一个管卡。距地面200mm处设一个管卡。
3.3 墙壁如有保温层，根据保温层的厚度加长涨栓，确保涨栓在水泥层中达到4cm的深度。
4. 固定落水管
4.1 把管卡两翼包围在落水管上，在落水管正面用拉铆钉把管卡和落水管固定在一起。
5. 落水管的连接
5.1需使用落水管连接件。
5.2 上下两支雨水管连接时需用力尽量使两支雨水管连接处密合。
5.3 落水管连接处设置管卡。
5 密封方法

1. 檐沟安装完毕，对转角连接处，分段铆接处，封板铆接处进行密封。
2. a) 用胶枪将胶挤到需要密封的缝隙处。b) 用手或刮板从一端开始延接缝抹平。c) 为防止漏水，最后在K型檐沟下底部弯角处横向抹平。(见图4.5.2)
3. 胶的厚度不小于2mm、宽度在缝隙向两侧分别为1cm。拉铆钉必须用胶全部覆盖，范围在拉铆钉外围不小于0.5mm。
4. 要保持密封处清洁无杂物。
5. 用中性硅酮外用结构胶。
6 密封胶要连续均匀，薄厚一致，光滑顺直。

五、51/8英寸K型彩铝落水系统特殊节点的安装方法

1 圆形屋顶的檐沟安装方法
1 圆形屋顶檐口的檐沟安装，是将檐沟分段后再安装。
2 分段檐沟的长度是前段20cm，后端是19cm。即，檐沟裁切时按照檐沟前端比后端长0.5cm的长度斜向裁切。
3 把分段檐沟距屋面弧度进行组装，用拉铆钉固定，并用胶密封(可向我公司索要样品)。
4 檐沟吊件在每个连接处布置一个。
2 露台、阳台排水处理 (漏斗和斜三通的应用)
1 从露台、阳台板底面排水
1.1 当建筑为两层时，阳台上设置直径为50毫米的地漏，在地漏管伸出阳台部分套上槽管连接器，并把连接器固定在阳台底部，然后把落水管固定在连接器上。
1.2 当建筑为多层时(两层以上)，安装方法是阳台板设置主管预留口，将主管穿过阳台，另设置一个地漏，用斜三通将阳台的雨水以地漏的方式，导入主管内。
2 从露台、阳台侧面排水
2.1 在阳台侧面墙体的出水口安装漏斗，将水导入漏斗内，再由落水管排出。漏斗同时起到装饰美观的作用。
3 腰线的处理方法
1 腰线突出墙面的距离小于5cm，用2个5cm S型弯头连接绕过腰线。
2 腰线突出墙面的距离小于10cm，用2个10cm S型弯头连接绕过腰线。
3 腰线突出墙面的距离大于10cm，用4个弯头插接来绕过腰线。
4 以腰线分界，上下墙面不在同一竖直面时的处理方法
1 墙面不在同一垂直面时，是以腰线分界。通常是腰线下部墙面突出腰线上部墙面。(常见饰面做法: 腰线下部为文化石，腰线上部是涂料、铀面砖、PVC挂板等) 有两种情况: 一是腰线与其下部墙面为同一竖直面。二是腰线同时突出其下部墙面。
2 腰线与其下部墙面为同一竖直面，两个墙面的距离为5cm左右，用1个5cmS型弯头安装处理。
3 腰线与其下部墙面为同一竖直面，两个墙面的距离为10cm左右，用1个10cm S型弯头安装处理。
4 腰线同时突出其下部墙面时，利用5cm S型弯头和10cm S型弯头根据具体情况组合安装。
5 防止尿檐
1 使用泛水板可有效的防止尿檐情况的发生。泛水板的安装是放在屋面防水卷材下面，直接与檐口结构固定。
2 使用外用型自粘防水卷材对檐沟后面上口与墙体接触部位密封处进行密封。施工方法是将防水卷材裁成4厘米的宽度，粘贴在檐沟和檐口的缝隙处。此种方法通常用于尿檐的补救方法。
6 檐沟安装高度确定
檐沟安装高度是指檐沟后端距瓦表面的竖直距离。当屋面的坡度为6/12时檐沟的安装最大高度为8.5cm；当坡度为12/12时檐沟的安装最大高度为13.5cm。

C 彩铝落水系统成品保护
1 欧诺彩铝落水的檐沟、落水管等的外层，均有致密的PE保护膜，可以部分地防止磕碰、划伤。
2 工地安装时，为防止其他工种（如贴砖，石）在施工过程中损伤已安装的落水管，我们一般先只将檐沟及二层的落水管安装好（约3米的高度），一层部分落水管待角手架拆除完毕后（即其他工种结束后），使用梯子安装即可。
此种情况下，为防止下雨时从落水管流下的雨水污染墙面，须先在管口处加一弯头，将水流引离墙体方向。
3 檐沟或落水管某地方的表面有轻微划伤、掉漆现象时，使用我们提供的专用金属修补漆修补。
4 某段发生严重的磕碰，将此段切掉，然后重新进行插接、固定即可。

D 彩铝落水系统专用修补漆
1 我们提供的专用修补漆，可以对檐沟或落水管的表面因施工原因造成的轻微划伤、掉漆现象，进行修补。或者对拉铆钉表面进行点涂，使其与产品颜色相同。
2 提供四种颜色的修补漆：咖啡色、深棕色、象牙色、古陶色。
3 规格：20毫升/瓶（带毛刷），每栋约需要1瓶。

6英寸K型彩铝落水系统施工验收单

1． 落水系统檐沟和落水管的安装横平竖直。
1) 同一建筑立面或同一檐口面檐沟水平偏差不大于3mm。
2) 落水管的垂直偏差不大于3mm。
2．固定檐沟和落水管使用的膨胀螺栓深入结构墙体的深度不小于4 cm。
3．檐沟连接使用檐沟连接件。里面使用专用连接胶。
4．檐沟连接使用6个拉铆钉固定，分别为正面2个，底面2个，背面2个。
5．落水管之间连接的插接深度不小于3cm。
1) 两个吊件的最大间距不大于0.5m。
2) 第一个吊件距端头30cm。
3) 在檐沟转角处、檐沟连接处及落水口处加设一个吊件。
6． 檐沟连接处的檐沟切口毛茬是切向檐沟内侧的。
7． 有高低屋面的屋檐上安装檐沟时，需增加侧墙泛水板，防止侧墙被污染。
8． 落水管的插接深度不小于3cm。 ?
9． 落水管连接处使用2个拉铆钉，分别两个侧面固定。
10．落水管的管卡间距不大于2m均匀分布。
11．当建筑为多层或小高层时管卡的间距1.2m。
12．在管与管，管与弯头连接缝处设置管卡，落水管最下端管卡距地面的高度为20cm。
13．檐沟封板用2个拉铆钉固定。
14．密封胶使用室外用中性硅酮耐候胶。
15．密封时，密封胶的厚度不小于2mm，宽度在缝隙两侧不小于1cm。
16．拉铆钉处，封板处，檐沟连接处，阴阳角处，全部用胶全部覆盖。
17．腰线的处理方法。
1) 腰线突出墙面的距离小于5cm，使用2个5cm S型弯头连接绕过腰线。
2) 腰线突出墙面的距离小于10cm，使用2个10cm S型弯头连接绕过腰线。
3) 腰线突出墙面的距离大于10cm，使用4个弯头插接来绕过腰线。
18． 圆形屋顶檐口檐沟的安装 ：
1) 将檐沟分段后在安装，分段檐沟的长度是前段20cm，后端是19cm。
(如圆形屋顶半径太小，可适当减小分段檐沟的长度)。
2) 把分段檐沟成扇型重叠后，用拉铆钉连接，再用胶密封；
檐沟吊件在每个连接处布置一个。
19．拉铆钉及檐沟或落水管的表面因施工原因造成的轻微划伤、掉漆现象。
