油服仪器声波曲线名.docx

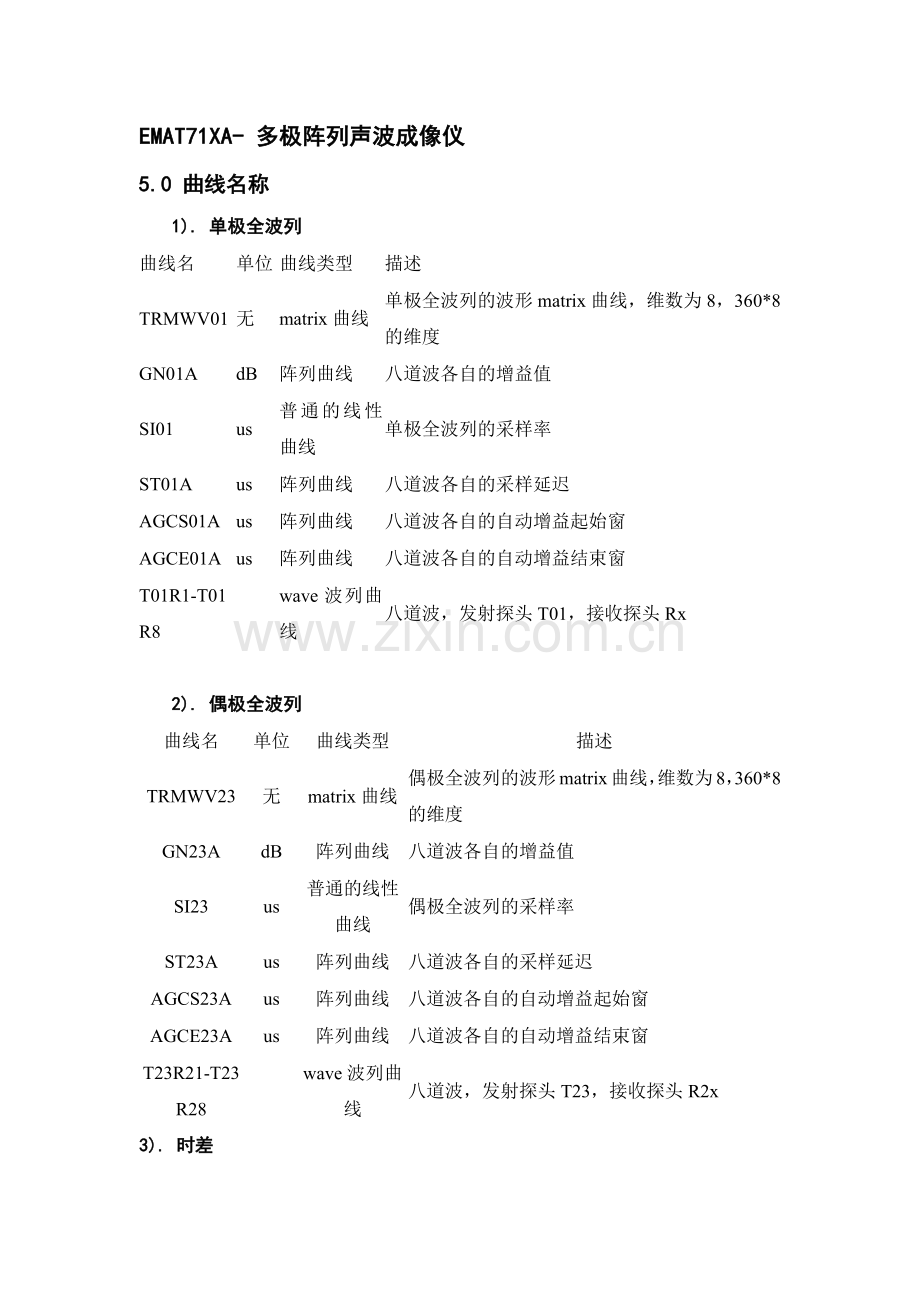

EMAT71XA- 多极阵列声波成像仪
5.0 曲线名称
1). 单极全波列
曲线名
单位
曲线类型
描述
TRMWV01
无
matrix曲线
单极全波列的波形matrix曲线，维数为8，360*8的维度
GN01A
dB
阵列曲线
八道波各自的增益值
SI01
us
普通的线性曲线
单极全波列的采样率
ST01A
us
阵列曲线
八道波各自的采样延迟
AGCS01A
us
阵列曲线
八道波各自的自动增益起始窗
AGCE01A
us
阵列曲线
八道波各自的自动增益结束窗
T01R1-T01R8

wave波列曲线
八道波，发射探头T01，接收探头Rx

2). 偶极全波列
曲线名
单位
曲线类型
描述
TRMWV23
无
matrix曲线
偶极全波列的波形matrix曲线，维数为8，360*8的维度
GN23A
dB
阵列曲线
八道波各自的增益值
SI23
us
普通的线性曲线
偶极全波列的采样率
ST23A
us
阵列曲线
八道波各自的采样延迟
AGCS23A
us
阵列曲线
八道波各自的自动增益起始窗
AGCE23A
us
阵列曲线
八道波各自的自动增益结束窗
T23R21-T23R28

wave波列曲线
八道波，发射探头T23，接收探头R2x
3). 时差
曲线名
单位
曲线类型
描述
TRMWV02
无
matrix曲线
波形matrix曲线，维数为4，360*4
GN02A
dB
阵列曲线
八道波各自的增益值
SI02
us
普通的线性曲线
采样率
ST02A
us
阵列曲线
八道波各自的采样延迟
AGCS02A
us
阵列曲线
八道波各自的自动增益起始窗
AGCE02A
us
阵列曲线
八道波各自的自动增益结束窗
T02R1-T02R8

wave波列曲线
八道波，发射探头T01，接收探头Rx
T02R1F-T02R4F

wave波列曲线
滤波后的wave波列曲线
DTS02A
us
阵列曲线
提取到时的开窗起点（对应于四道波）
DTE02A
us
阵列曲线
提取到时的开窗终点（对应于四道波）
THR02A

阵列曲线
首波提取法的门槛
SFA21-SFA24
us
线性曲线
首波提取的到时，SFA21表示发射探头2，
接收探头1
SFA21C-SFA24C
us
线性曲线
相关法提取的到时，SFA21表示发射探头2，
接收探头1
DTRS
us/ft
线性曲线
首波法提取到时后计算的接收阵列时差
DTTS
us/ft
线性曲线
首波法提取到时后计算的发射阵列时差
DT6S
us/ft
线性曲线
首波法提取到时后接收与发射阵列补偿的
6英尺时差
DT24S
us/ft
线性曲线
首波法提取到时后计算6英尺时差进行
4点Boxcar滤波后的时差
DTRC
us/ft
线性曲线
相关法提取到时后计算的接收阵列时差
DTTC
us/ft
线性曲线
相关法提取到时后计算的发射阵列时差
DT6C
us/ft
线性曲线
相关法提取到时后接收与发射阵列补偿
的6英尺时差
DT24C
us/ft
线性曲线
相关法提取到时后计算6英尺时差进行
4点Boxcar滤波后的时差
DT24
us/ft
线性曲线
根据地层情况以及到时提取准确性判断后提交的DT24

EDAT61XA- 数字声波测井仪
5.0 曲线名称
曲线名
单位
曲线类型
描述
GC1
无
线性
通道1增益
GC2
无
线性
通道2增益
GC3
无
线性
通道3增益
GC4
无
线性
通道4增益
SFA1S
us
线性
首波法计算的通道1到时
SFA2S
us
线性
首波法计算的通道2到时
SFA3S
us
线性
首波法计算的通道3到时
SFA4S
us
线性
首波法计算的通道4到时
SFA1C
us
线性
相关法计算的通道1到时
SFA2C
us
线性
相关法计算的通道2到时
SFA3C
us
线性
相关法计算的通道3到时
SFA4C
us
线性
相关法计算的通道4到时
DT24S
us/ft
线性
首波法计算的2英尺时差
DT24C
us/ft
线性
相关法计算的2英尺时差
DTTS
us/ft
线性
首波法计算的0.5英尺发射阵列时差
DTTC
us/ft
线性
相关法计算的0.5英尺发射阵列时差
DTRS
us/ft
线性
首波法计算的0.5英尺接收阵列时差
DTRC
us/ft
线性
相关法计算的0.5英尺接收阵列时差
DT6S
us/ft
线性
首波法计算的0.5英尺时差
DT6C
us/ft
线性
相关法计算的0.5英尺接收阵列时差
TRMWV
us
阵列
4个通道的波形曲线

总术语表
DT
Delta Time.
声波时差测井
DT24C

声波纵波时差曲线（通常为24英寸）
DT24S

声波纵波时差曲线（通常为24英寸）
DT6C

接收和发射阵列的平均值
DT6S

接收和发射阵列的平均值
DTRC

接收阵列
DTRS

接收阵列
DTTC

发射阵列
DTTS

发射阵列
