压力管道级别划分示意图

一、GA类[长输（油气）管道]
长输（油气）管道是指在产地、储存库、使用单位之间的用于输送（油气）商品介质的管道，划分人GA1级和GA2级。
（一） GA1级分为GA1甲级、GA1乙级

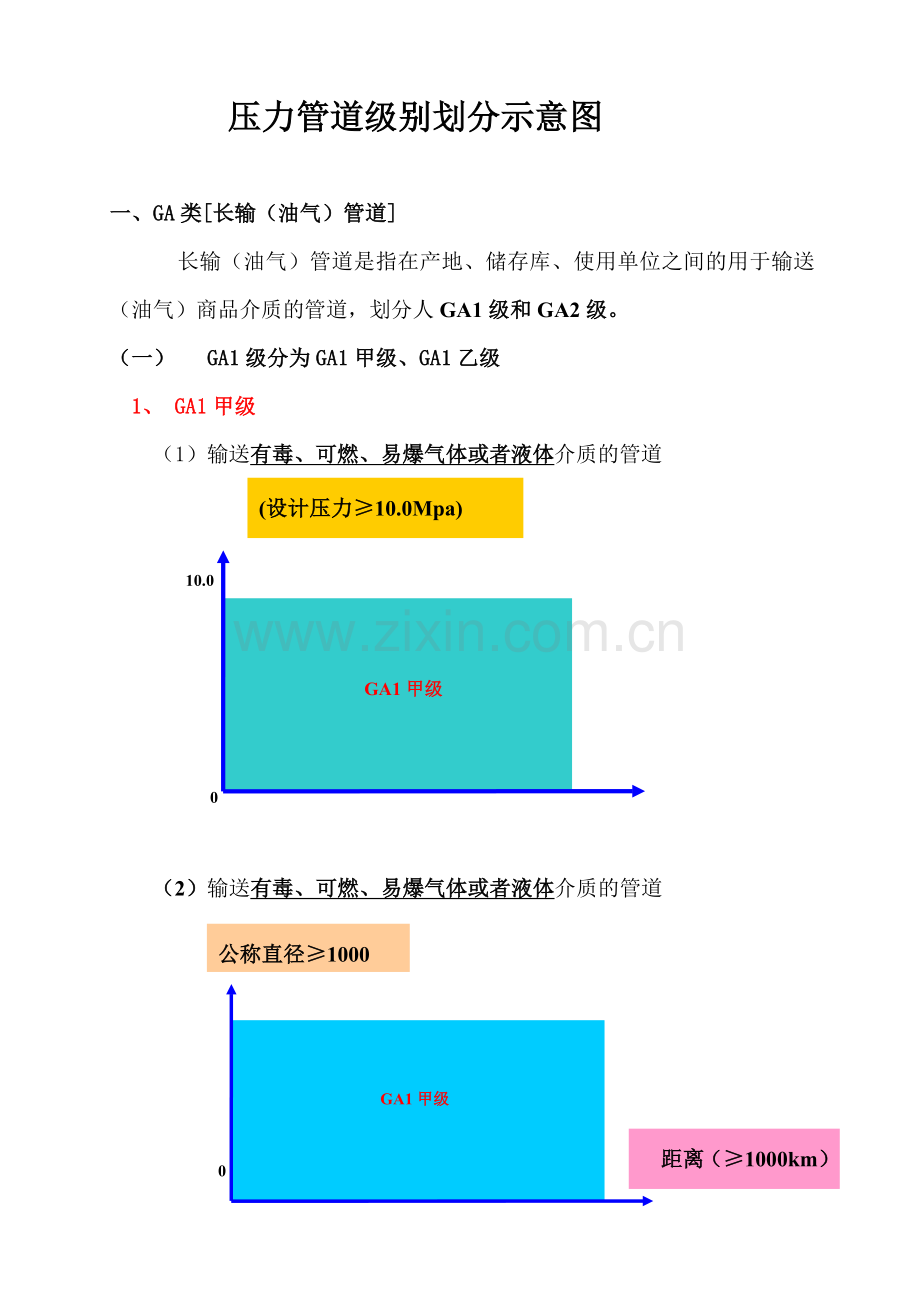

1、 GA1甲级
（1）输送有毒、可燃、易爆气体或者液体介质的管道
(设计压力≥10.0Mpa)
0

10.00
GA1甲级

（2）输送有毒、可燃、易爆气体或者液体介质的管道
公称直径≥1000
距离（≥1000km）
0
GA1甲级

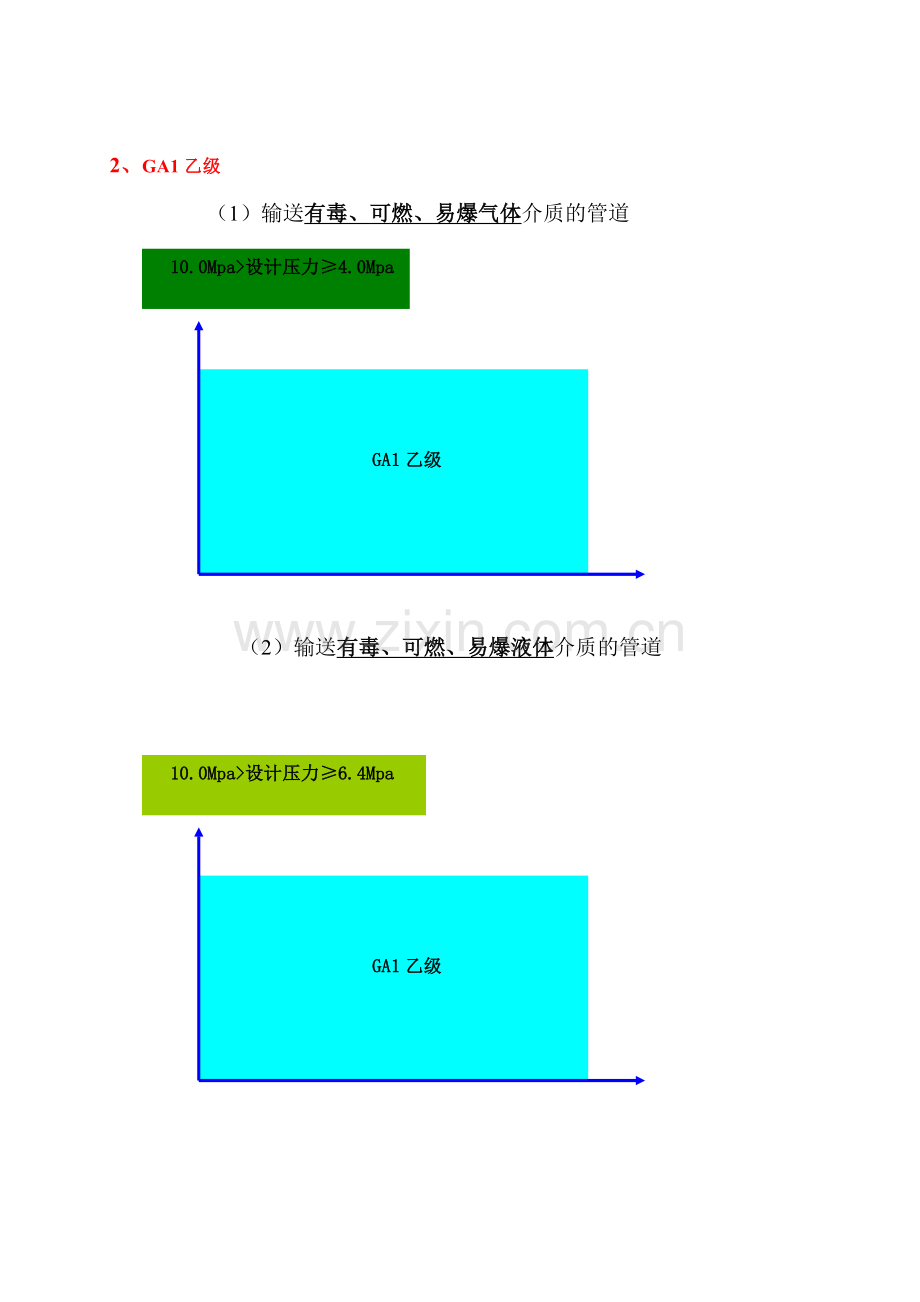

2、GA1乙级
（1）输送有毒、可燃、易爆气体介质的管道
10.0Mpa>设计压力≥4.0Mpa
GA1乙级

（2）输送有毒、可燃、易爆液体介质的管道

10.0Mpa>设计压力≥6.4Mpa
GA1乙级

（3）输送有毒、可燃、易爆液体或气体介质的管道

公称直径(DN≥500)
GA1乙级
距离≥200km

（二） GA2级
GA1级以外的长输（油气）管道为GA2级。

二、GB类（公用管道）
公用管道是指城市或者乡镇范围内的用于公用事业或者居民用的燃气管道和热力管道，划分为GB1级和GB2级。
（一）GB1级
所有燃气管道为GB1级。
（二）GB2级
所有热力管道为GB2级。
热力管道分为以下两类：
（1） 设计压力大于2.5Mpa；
（2） 设计压力小于或者等于2.5Mpa；

2.5Mpa≥设计压力＞2.5Mpa
GB2级

三 GC类（工业管道）
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1、GC2、GC3级
（一）GC1级
1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道
设计压力Mpa
温度℃
0
GC1级

2、输送甲、乙类可燃气体或甲类可燃液体（包括液化烃）并且设计压力大于或者等于4.0Mpa的管道
温度℃
4.0
GC1级
设计压力Mpa

3、输送可燃流体介质、有毒流体介质的管道
设计压力≥10.0Mpa；或者设计压力≥4.0Mpa，且设计温度
≥400℃的管道为GC1级。
设计压力Mpa

设计温度℃

设计温度℃
0
4.00
GC1级
400
1.0
10.00
GC3

GC2级
185
GC2

（二）GC2级
4、除GC3级管道除外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于GC1级规定的工业管道为GC2级管道。
（三）GC3级
185℃＞设计温度＞-20℃
-20℃
0
1.0
GC3级
1.0Mpa≥设计压力

185
输送无毒、非可燃流体介质，设计压力小于或等于1.0Mpa且设计温度高于-20℃、但是不高于185℃的工业管道为GC3级。

四 GD类（动力管道）
火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级（设计压力≥6.3Mpa；设计温度≥400℃）、GD2级（设计压力＜6.3Mpa；设计温度＜400℃）

设计压力（Mpa）

GD1
6.3

GD2

0
设计温度（℃）

400
