技术交底记录
表 C2-1
编 号
10-00-C2-001
工程名称
北京工业大学实验楼项目工程
交底日期
2013.03.01
施工单位
河北建设集团有限公司
分项工程名称
发泡混凝土外墙保温板施工
交底提要
发泡混凝土保温板相关材料，机具准备，质量要求及施工工艺
交底内容：

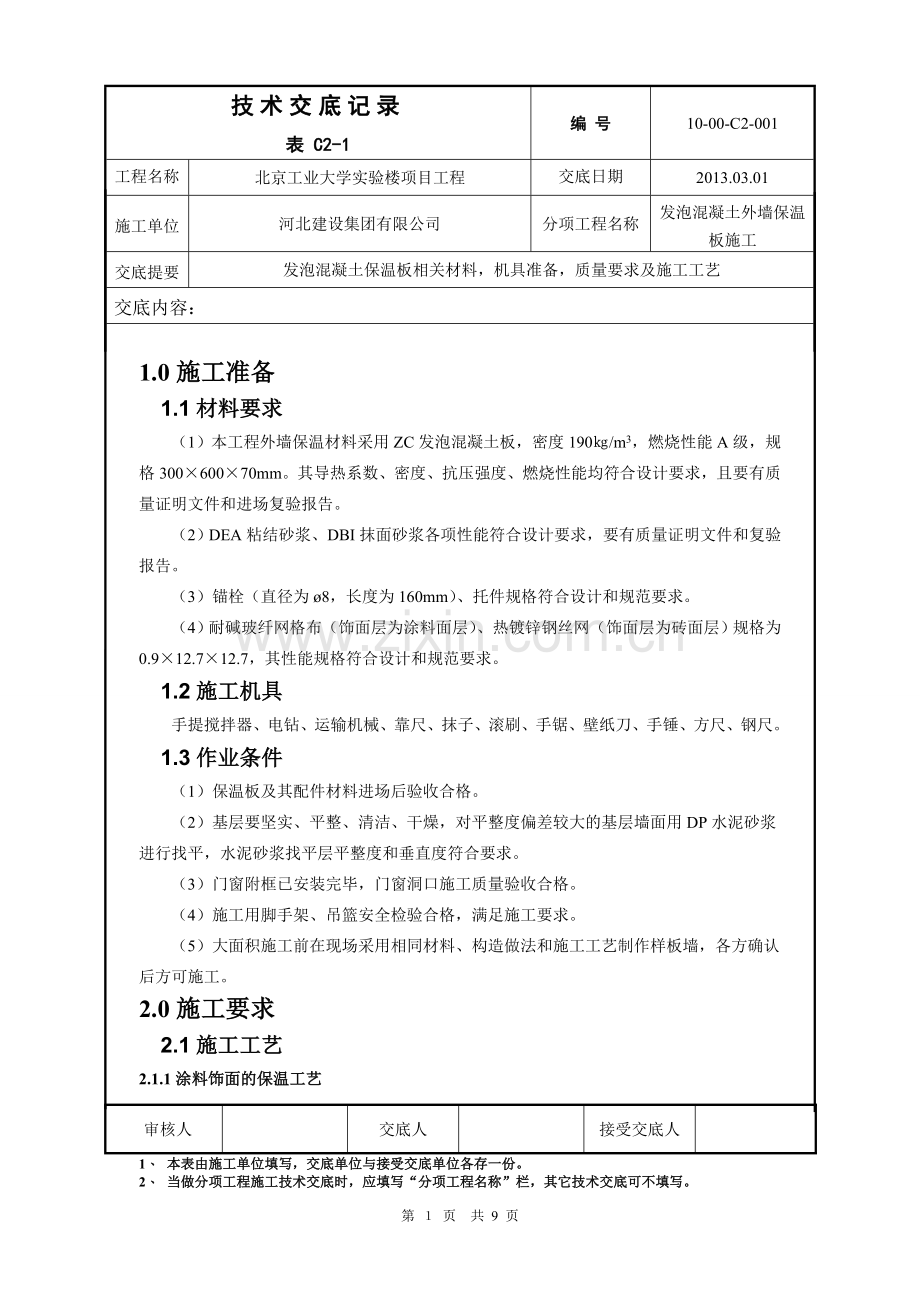

1.0施工准备
1.1材料要求
（1）本工程外墙保温材料采用ZC发泡混凝土板，密度190㎏/m3，燃烧性能A级，规格300×600×70mm。其导热系数、密度、抗压强度、燃烧性能均符合设计要求，且要有质量证明文件和进场复验报告。
（2）DEA粘结砂浆、DBI抹面砂浆各项性能符合设计要求，要有质量证明文件和复验报告。
（3）锚栓（直径为ø8，长度为160mm）、托件规格符合设计和规范要求。
（4）耐碱玻纤网格布（饰面层为涂料面层）、热镀锌钢丝网（饰面层为砖面层）规格为0.9×12.7×12.7，其性能规格符合设计和规范要求。
1.2施工机具
手提搅拌器、电钻、运输机械、靠尺、抹子、滚刷、手锯、壁纸刀、手锤、方尺、钢尺。
1.3作业条件
（1） 保温板及其配件材料进场后验收合格。
（2） 基层要坚实、平整、清洁、干燥，对平整度偏差较大的基层墙面用DP水泥砂浆进行找平，水泥砂浆找平层平整度和垂直度符合要求。
（3） 门窗附框已安装完毕，门窗洞口施工质量验收合格。
（4） 施工用脚手架、吊篮安全检验合格，满足施工要求。
（5） 大面积施工前在现场采用相同材料、构造做法和施工工艺制作样板墙，各方确认后方可施工。
2.0施工要求
2.1施工工艺

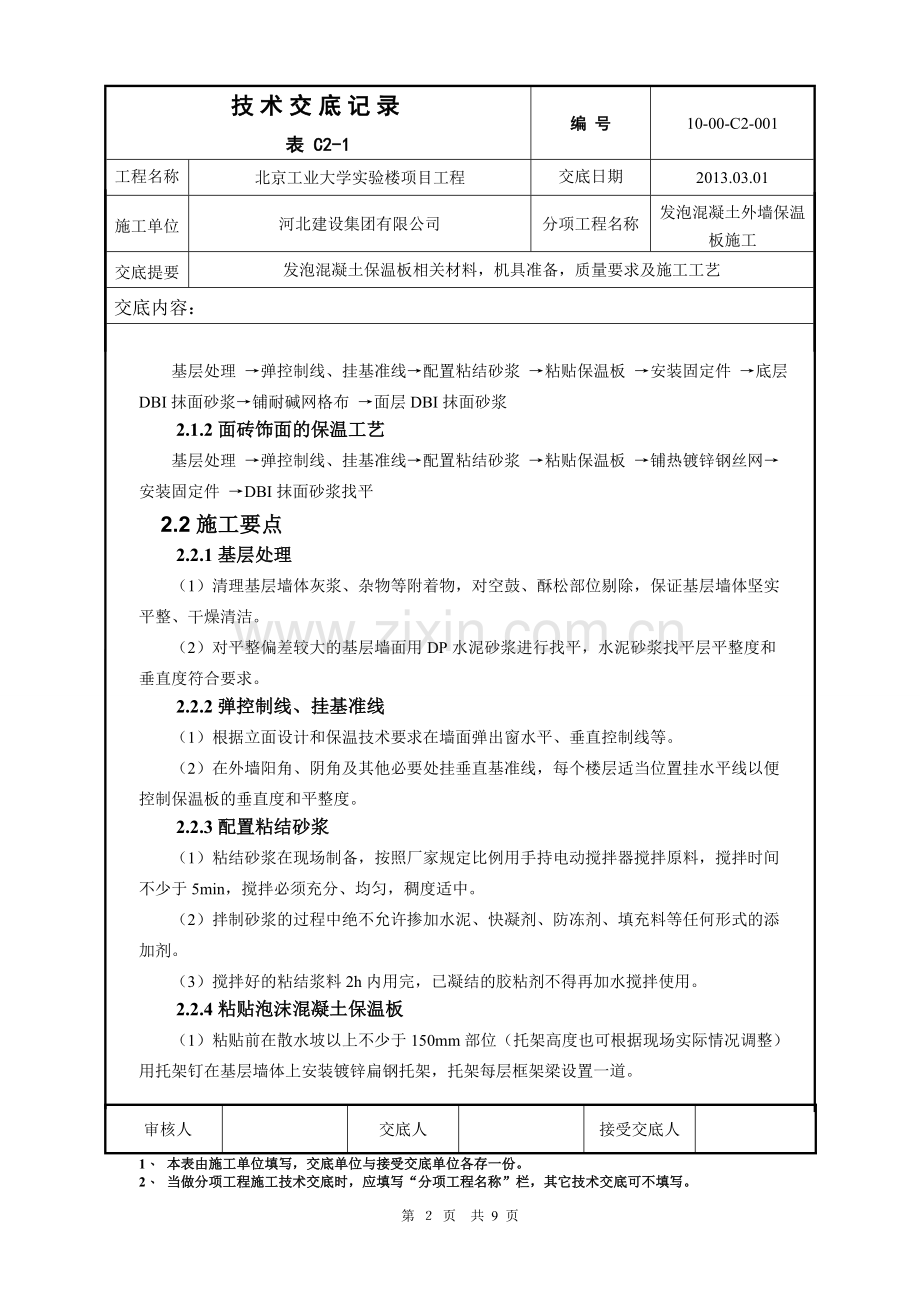

2.1.1涂料饰面的保温工艺
基层处理 →弹控制线、挂基准线→配置粘结砂浆 →粘贴保温板 →安装固定件 →底层DBI抹面砂浆→铺耐碱网格布 →面层DBI抹面砂浆
2.1.2面砖饰面的保温工艺
基层处理 →弹控制线、挂基准线→配置粘结砂浆 →粘贴保温板 →铺热镀锌钢丝网→安装固定件 →DBI抹面砂浆找平
2.2施工要点
2.2.1基层处理
（1） 清理基层墙体灰浆、杂物等附着物，对空鼓、酥松部位剔除，保证基层墙体坚实平整、干燥清洁。
（2） 对平整偏差较大的基层墙面用DP水泥砂浆进行找平，水泥砂浆找平层平整度和垂直度符合要求。
2.2.2弹控制线、挂基准线
（1） 根据立面设计和保温技术要求在墙面弹出窗水平、垂直控制线等。
（2） 在外墙阳角、阴角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制保温板的垂直度和平整度。
2.2.3配置粘结砂浆
（1）粘结砂浆在现场制备，按照厂家规定比例用手持电动搅拌器搅拌原料，搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中。
（2）拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料等任何形式的添加剂。
（3）搅拌好的粘结浆料2h内用完，已凝结的胶粘剂不得再加水搅拌使用。
2.2.4粘贴泡沫混凝土保温板
（1） 粘贴前在散水坡以上不少于150mm部位（托架高度也可根据现场实际情况调整）用托架钉在基层墙体上安装镀锌扁钢托架，托架每层框架梁设置一道。
（2） 泡沫混凝土板自下而上沿水平方向横向铺贴，上下排之间泡沫混凝土板的粘贴错缝 1/2板长，局部最小错缝不小于200mm；板缝自然靠紧，相邻板面应平齐。
（3） 泡沫混凝土板与基层墙体粘贴采用点框法粘贴，粘贴面积≥ 60%，及时粘贴并挤压到基层上，板与板之间的接缝缝隙和高差控制在3mm内。
（4） 墙面转角处保温板的垂直缝应交错咬合，错缝宽度为70mm。门窗洞口四角部位的泡沫混凝土板应采用整块泡沫混凝土板裁成“L”型进行铺贴，不得拼接。接缝距洞口四周距离不小于 200mm见下图：
（5） 均匀施加压力使保温板充分粘贴到基层，粘结砂浆压缩定型厚度控制在5~10mm。随时用2m靠尺和托线板检查平整度和垂直度，不符合要求立即更正。
（6） 贴好后随即刮除板缝和板侧面残留的粘结砂浆。
2.2.5安装固定件
（1）根据设计要求外墙的面层分为涂料面层和面砖面层，两种面层施工工序有所不同。涂料饰面层的墙面可以先固定锚栓再铺网格布；面砖饰面层要先铺钢丝网再固定锚栓。
（2）保温板粘贴完毕1d后可进行锚固件安装。锚固件直径为ø8，长度为160mm。每块保温板上安装2个锚固件。
（3）电钻在泡沫混凝土板表面打孔，将锚固件插入孔中并将塑料圆盘的平面拧压，加气混凝土墙体有效锚固深度 50mm。
2.2.6挂网
（1）涂料饰面墙面
①先抹2-3厚底层DBI抹面砂浆，然后压入耐碱型玻纤网格布，耐碱网的弯曲面朝向墙面。单张网格布长度不宜大于6m，铺设耐碱网时从中央向四周用抹子抹平，底层抹面砂浆初凝前抹2-3厚面层抹面砂浆，耐碱网完全嵌入抹面砂浆内。抹面砂浆总厚度3-5mm。
②网格布搭接长度不小200mm，加强型网布只需对接，其对接边缘紧密。
（3）面砖饰面墙面
①先铺设热镀锌钢丝网，规格为0.9×12.7×12.7，钢丝网搭接长度不小于50mm。然后固定锚固件，锚固件直径为ø8，长度为160mm。
②钢丝网固定完毕后用抹面砂浆压实抹平，保证不漏网，抹面砂浆总厚度3-5mm。
（4） 墙体阴阳角网格布搭接200mm以上，镀锌钢丝网搭接不小于100mm。见下图：
（5） 门窗外侧洞口四角按45°方向加贴300×400mm的小块标准型耐碱玻纤网布（面砖饰面做法时，铺贴钢丝网300×400）实施加强。见下图：

2.3细部构造处理
2.3.1窗口
外窗上下口和两侧窗边铺贴的发泡混凝土保温板预留出保温砂浆及饰面层的厚度，保温层低于附框15mm，最终确保的成活饰面层低于附框3-5mm，以便于安装窗框。外窗附框外侧洞口四周墙面用FTC保温砂浆系统抹灰，具体厚度根据现场实际情况而定。
2.3.2女儿墙处保温构造
（1）女儿墙外墙保温施工时，将耐碱网格布沿女儿墙压顶翻包至内压顶底。
（2）温板贴至女儿墙外墙顶，其构造同墙体保温。
2.3.3外墙勒脚部位保温构造
外墙勒脚部位其底部应设置底座托架。 托架离散水坡高度应适应建筑结构沉降而不导致外墙外保温系统损坏的要求。
注：其他未涉及到的细部构造根据施工情况补充。
3.0质量要求
（1） 基层墙体进行清理，保证清洁、干燥，平整度符合要求。
（2） 保温材料及其配件有质量证明文件及复验报告，性能、规格符合设计及规范要求。
（3） 保温构造做法符合设计及规范要求。保温板与基层及各构造层之间的粘接必须牢固，粘接强度及连接方式必须符合设计、规范要求。泡沫混凝土板的粘贴面积不小于60%。
（4） 锚固件数量、位置及有效锚固深度符合设计及规范要求。
（5） 网格布、钢丝网铺设严实，无空鼓、褶皱、外露等现象，网格布搭接长度不小于200mm，镀锌钢丝网搭接长度不小于100mm。
（6） 泡沫混凝土板安装允许偏差
项次
项目
允许偏差（mm）
检查方法
1
表面平整
4
用2m靠尺楔形塞尺检查
2
立面垂直
4
用2m垂直检查尺检查
3
阴、阳角垂直
4
用2m托线板检查
4
阳角方正
4
用200mm方尺检查
5
接槎高差
1.5
用直尺和楔形塞尺检查
（7） 外保温抹面层的允许偏差
项次
项目
允许偏差（mm）
检查方法
1
表面平整
4
2m靠尺、楔形塞尺
2
立面垂直
4
2m垂直检查尺
3
阴、阳角方正
4
直角检测尺
4
分格缝（装饰线）直线度
4
拉线、钢直尺
4.0安全注意事项
（1） 遵守有关安全操作规程，施工人员应经过技术培训和安全教育方可上岗，脚手架、吊篮经安全员检查验收合格后方可上人施工。
（2） 施工人员要佩戴安全帽、系安全带，要有防止材料坠落的措施。
（3） 系统墙面完工后妥善保护，不得污染、碰撞、损坏。

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
