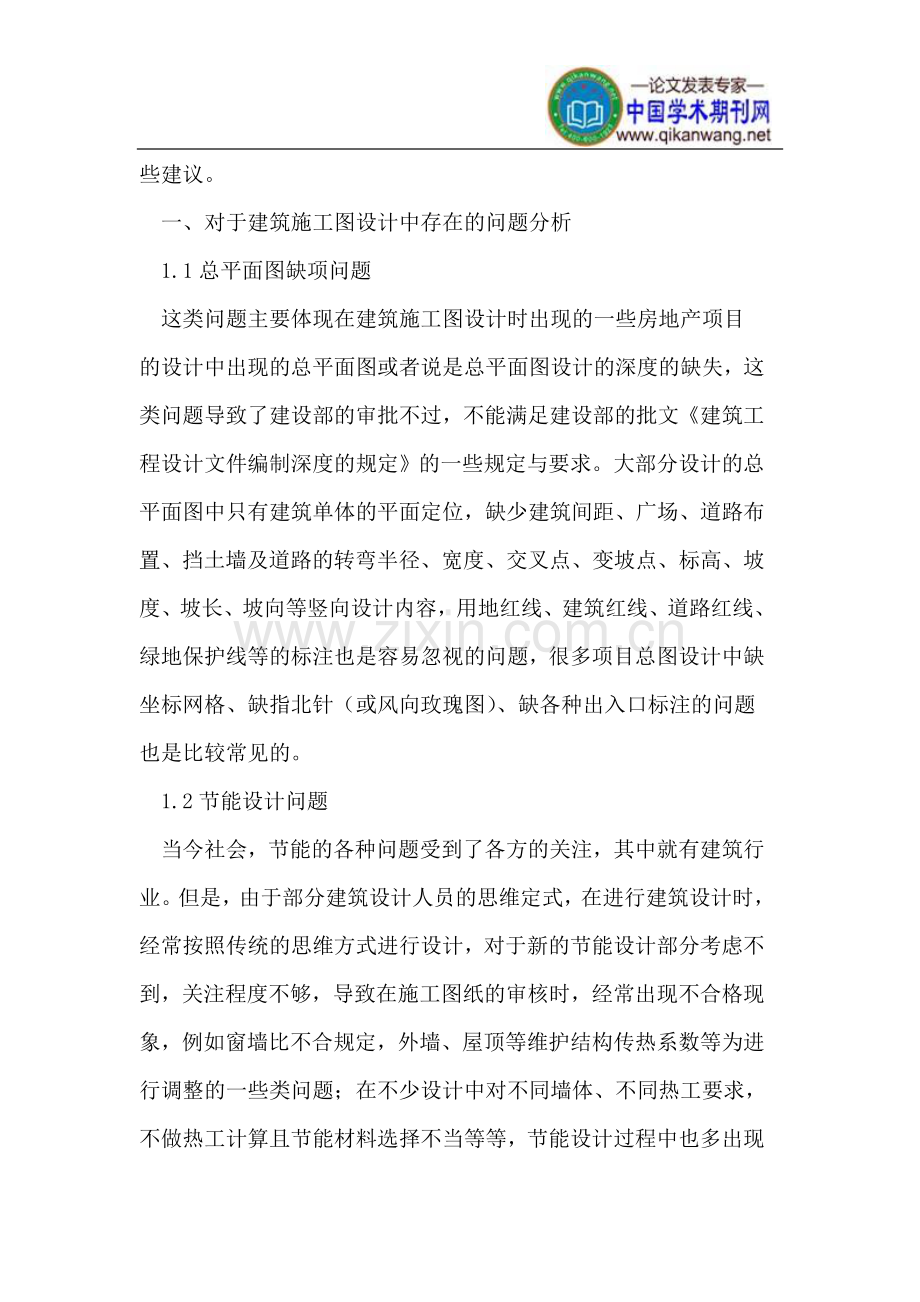

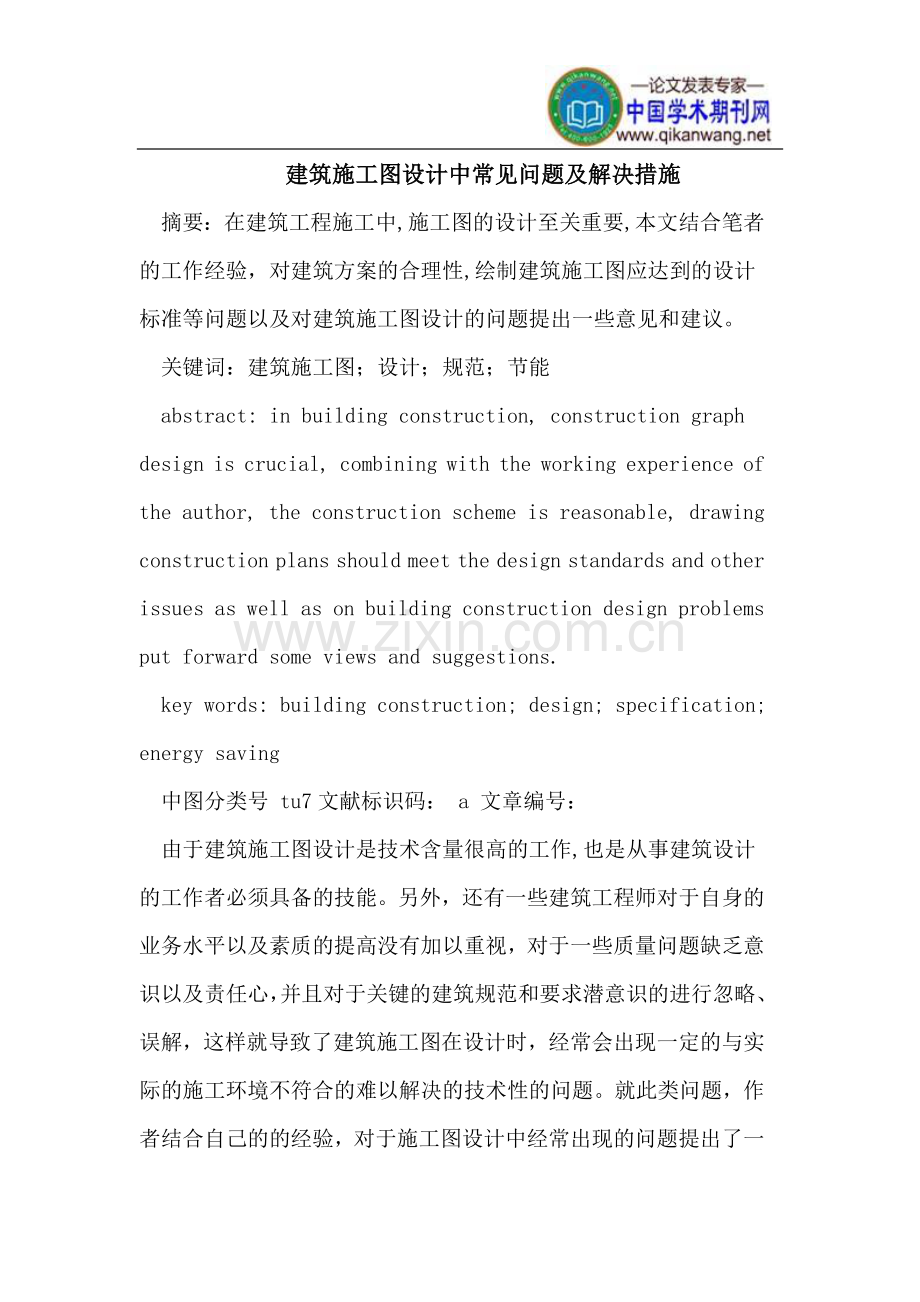

建筑施工图设计中常见问题及解决措施摘要：在建筑工程施工中,施工图的设计至关重要,本文结合笔者的工作经验，对建筑方案的合理性,绘制建筑施工图应达到的设计标准等问题以及对建筑施工图设计的问题提出一些意见和建议。关键词：建筑施工图；设计；规范；节能abstract: in building construction, construction graph design is crucial, combining with the working experience of the author, the construction scheme is reasonable, drawing construction plans should meet the design standards and other issues as well as on building construction design problems put forward some views and suggestions.key words: building construction; design; specification; energy saving中图分类号 tu7文献标识码： a 文章编号：由于建筑施工图设计是技术含量很高的工作,也是从事建筑设计的工作者必须具备的技能。另外，还有一些建筑工程师对于自身的业务水平以及素质的提高没有加以重视，对于一些质量问题缺乏意识以及责任心，并且对于关键的建筑规范和要求潜意识的进行忽略、误解，这样就导致了建筑施工图在设计时，经常会出现一定的与实际的施工环境不符合的难以解决的技术性的问题。就此类问题，作者结合自己的的经验，对于施工图设计中经常出现的问题提出了一些建议。一、对于建筑施工图设计中存在的问题分析1.1总平面图缺项问题这类问题主要体现在建筑施工图设计时出现的一些房地产项目的设计中出现的总平面图或者说是总平面图设计的深度的缺失，这类问题导致了建设部的审批不过，不能满足建设部的批文建筑工程设计文件编制深度的规定的一些规定与要求。大部分设计的总平面图中只有建筑单体的平面定位，缺少建筑间距、广场、道路布置、挡土墙及道路的转弯半径、宽度、交叉点、变坡点、标高、坡度、坡长、坡向等竖向设计内容，用地红线、建筑红线、道路红线、绿地保护线等的标注也是容易忽视的问题，很多项目总图设计中缺坐标网格、缺指北针（或风向玫瑰图）、缺各种出入口标注的问题也是比较常见的。1.2节能设计问题当今社会，节能的各种问题受到了各方的关注，其中就有建筑行业。但是，由于部分建筑设计人员的思维定式，在进行建筑设计时，经常按照传统的思维方式进行设计，对于新的节能设计部分考虑不到，关注程度不够，导致在施工图纸的审核时，经常出现不合格现象，例如窗墙比不合规定，外墙、屋顶等维护结构传热系数等为进行调整的一些类问题；在不少设计中对不同墙体、不同热工要求，不做热工计算且节能材料选择不当等等，节能设计过程中也多出现忽视材料防火性能要求的问题。二、建筑施工图设计中应注意的要素2.1方案设计应符合国家规范高层民用建筑设计强制性条文中明确规定，在高层建筑内，不能设置游乐厅、幼儿园、托儿所等儿童活动的场所，如果必须要在高层建筑内设置时，只能在该建筑物的第一层或者是在二、三层设置，同时，还要设置单独的出入口。近几年，在高层建筑上发生火灾的事情逐渐增多。通过对多起火灾事故的调查发现，当发生火灾事故时，伤亡的人员中几乎都是因为窒息或者是烟气中毒而产生的。2.2建筑施工图设计深度达到规范要求建筑施工图设计工作是一项繁琐、细致的工作，它是拿到施工现场指挥工人施工的图形工具。根据建筑工程设计文件编制深度设计(2008版)规定，施工图设计说明应具体交代设计依据和批文的文号，即规划许可证文号；工程立项报告批文号；初步设计的批准件文号；消防审核意见批文号；人防审核意见批文号；相关规范、规定、标准的名称及编号。同时建筑防火说明应交代：建筑分类及建筑耐火等级，工厂、库房应说明火灾危险等级，防火分区的划分和面积需要图示交代；注明人防等级及平战用途；屋面防水等级和设防要求；无障碍设计在设计说明中要有专项内容，交代无障碍电梯、无障碍坡道及无障碍卫生问等；但是，笔者发现有相当多的建筑施工设计说明对以上问题没有交代完整、有漏项，设计人员应当特别重视建筑施工图的细微之处。有一部分的建筑施工图，没有绘制楼梯详图。只在建筑剖面图标注楼梯踏步的宽度和高度的尺寸。绘制楼梯详图，并不只是梯段的剖面图，建筑剖面图上虽有楼梯，但这是主要表现建筑竖向设计内容，和上下交通联系的关系。楼梯详图是建筑构造的重要组成内容，需要表示楼梯段材料选用、起步定位、栏杆和踏步做法、梯井大小、防滑措施，等等，现行使用的中南地区通用建筑标准设计图集，是作为常用建筑构造设计的标准依据，应把它与建筑施工图绘制一起，作为整体设计文件。制图的最终目的，是成为施工现场的指导和依据，以图形来直观说明问题。勿把图纸变成目录。在建筑施工图的设计中，关于建筑外墙装饰的部分，需要详细说明所用的装饰材料名称、颜色，装饰施工的次序。比如外墙建筑涂料的做法，有的设计说明过于简单，只写喷彩砂涂料，没有注明在喷涂前，需要先喷l：3(胶：水)107胶水溶液一道，并且没有注明彩砂涂料的分层做法，施工工艺简单粗糙，造成外墙的涂料质量欠佳。另外，外墙采用聚苯颗粒(板)保温材料的项目，在说明外墙面做法时，还需按施工工艺要求，注明贴压网格布的规格和工序层次。2.3施工图设计要全面细致施工图设计必须全面细致，只有这样，才能做到更好地指导现场施工，在现场施工的过程中，有所依据，避免施工质量问题和现场安全事故的发生。施工图设计要体现出全面性，也就是说，施工图设计不能缺项漏项，图纸形成完整的成套状态。建筑施工图应该包括图纸目录、建筑施工图设计说明、总图、工程做法、门窗表、建筑平面图、立面图、剖面图，卫生间、厨房、楼梯间及电梯间放大平面图，墙身大样图、栏杆大样图、防水节点大样图、门窗大样图等。施工图的细致性是从微观层面来说的，即施工图设计应准确无误，应与其他专业做法统一，图文表达应清晰明了，图幅大小选择要合适，这样不仅能与其他专业设计很好的配合开展设计工作，更为重要的是施工图纸可以让现场施工人员容易读懂，提高施工效率，缩短项目建设周期，同时减少了工程建设成本，也算是为国家和人民做出了建筑师应尽的责任和义务。三、解决建筑施工图设计中常见问题的方法3.1不断提高设计人员自身水平，特别是县级设计部门设计人员设计水平。加强设计人员规范标准的学习。积极参加各种培训，掌握并运用先进科学技术手段。3.2搞好上岗前培训，对刚参加工作的大中专生，要接受专业培训。3.3严格工序管理。采取“事先指导，中间检查和事后把关”，不合格的，坚决不予出图。3.4严格核审制度，审核结果与产值、工资、奖金挂勾。3.5加强图纸会审制度。工程不分大小，正式出图前必须进行图纸会审，看看各专业之间是否有不协调，是否有错、漏、撞、缺的地方。如有，必须纠正。3.6加强同上级设计部门以及施工图审查部门纵向联系。其目的使我们的缺点尽快得到各专家指点，从而迅速提高我们的设计水平。3.7建设业务主管部门。应加强对设计从业人员资格管理，实行设计人员注册准入制度。四、建筑方案设计要结合实际根据国家关于建筑玻璃的安全管理,如果面积比1.5m2大的玻璃底或是玻璃窗离最终的装修面比0.5m小的落地窗就必须用安全玻璃。所谓的安全玻璃指的就是经剧烈振动或撞击不破碎,即使破碎也不易伤人的玻璃。包括钢化玻璃、夹层玻璃等。其中安全玻璃的费用要比一般的玻璃高出很多,如果大面积使用安全玻璃会使建筑的成本增加。在实际工作中常有出现,究其原因:(1)对建筑规范的了解和掌握程度不同,有些没有经过建筑专业知识系统教育和培养的其他专业人员,从事建筑设计时专业知识局限性大,只能浅显地理解为画图,没有掌握大局的设计能力;(2)有些建筑专业人员在市场经济浪潮的冲击下,变得浮躁,静不下心来进行设计创作和研究,为了赶项日而忽视设计质量;(3)没有树立终身学习的观念,满足现状,对相关学科的知识了解甚少。因此,设计人员需加强自身的综合修养,注重在专业技术方面的提高,同时,还应学习掌握其它专业的基本知识,这样,建筑设计工作才能更好,更符合建筑工程现场实际需要。五、结束语总之，建筑施工图的设计，不能只是注重外观的立面效果，而忽视它的实用性，它应该做到除了体现完整的建筑创意外，还要满足其经济性、安全性、环境的保护、节能等一些类的要求。作为一名建筑设计师，只有树立起全面的质量意识，以及与时俱进的创新能力，才能真正的做到建筑施工图设计质量和水平的不断提高。参考文献：1梁丽莉：浅析建筑施工图设计应注意的问题，黑龙江科技信息，2011(09)。2李丹、王红伟：建筑施工图设计研究，科技资讯，2011(10)。3黎晨晖：浅析混凝土结构设计施工图中的常见问题，才智，2011(14)。4吴成富、杨雪玲、李炳林、陈绍伟：当前民用建筑施工图设计中的常见问题与思考，广东建材，2011(05)。5李温施.施工图设计概论m.黑龙江:哈尔滨工业大学出版社,2010.6黄鹚.建筑施工图设计m.湖北.华中科技大学出版社,2009.
