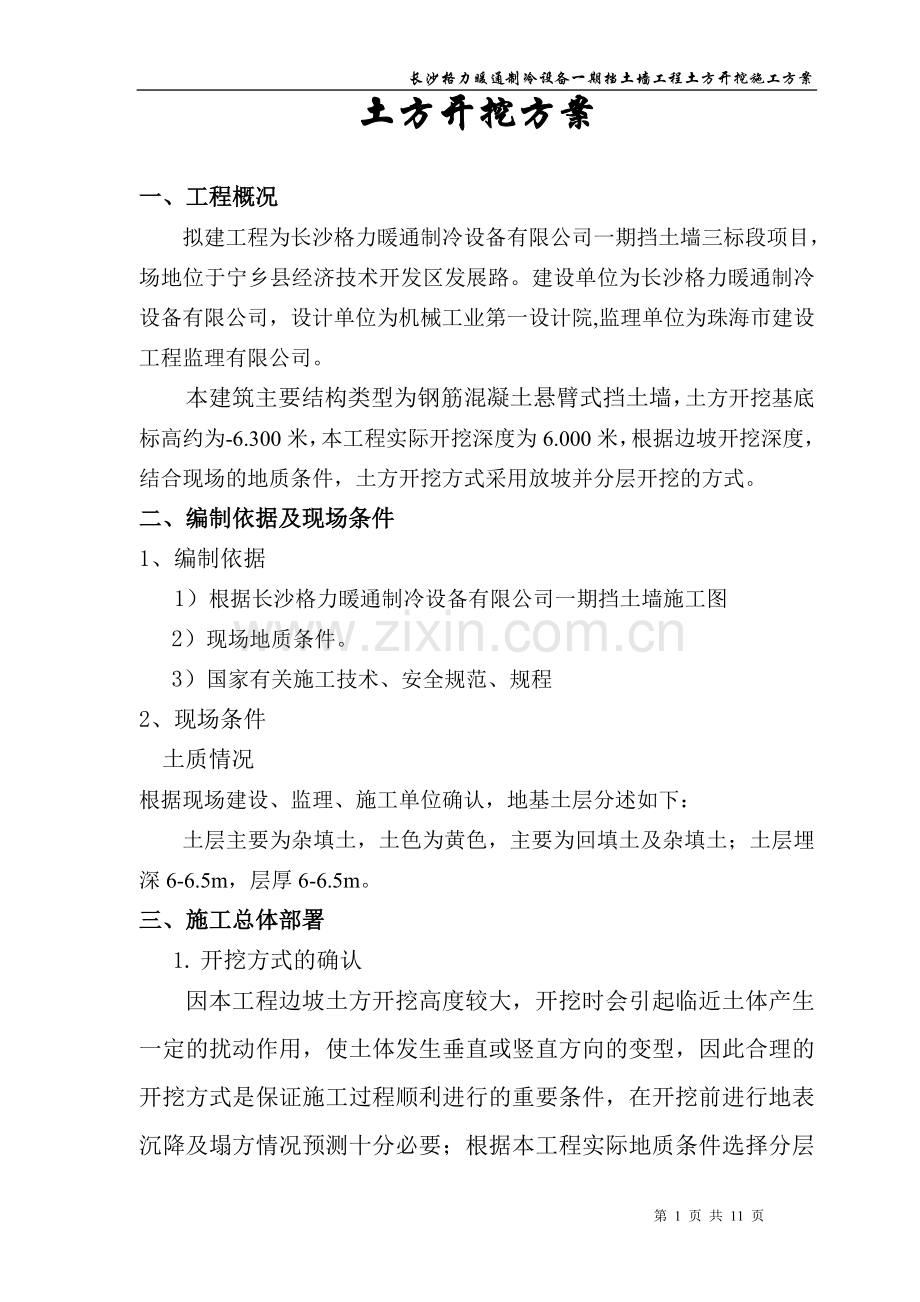

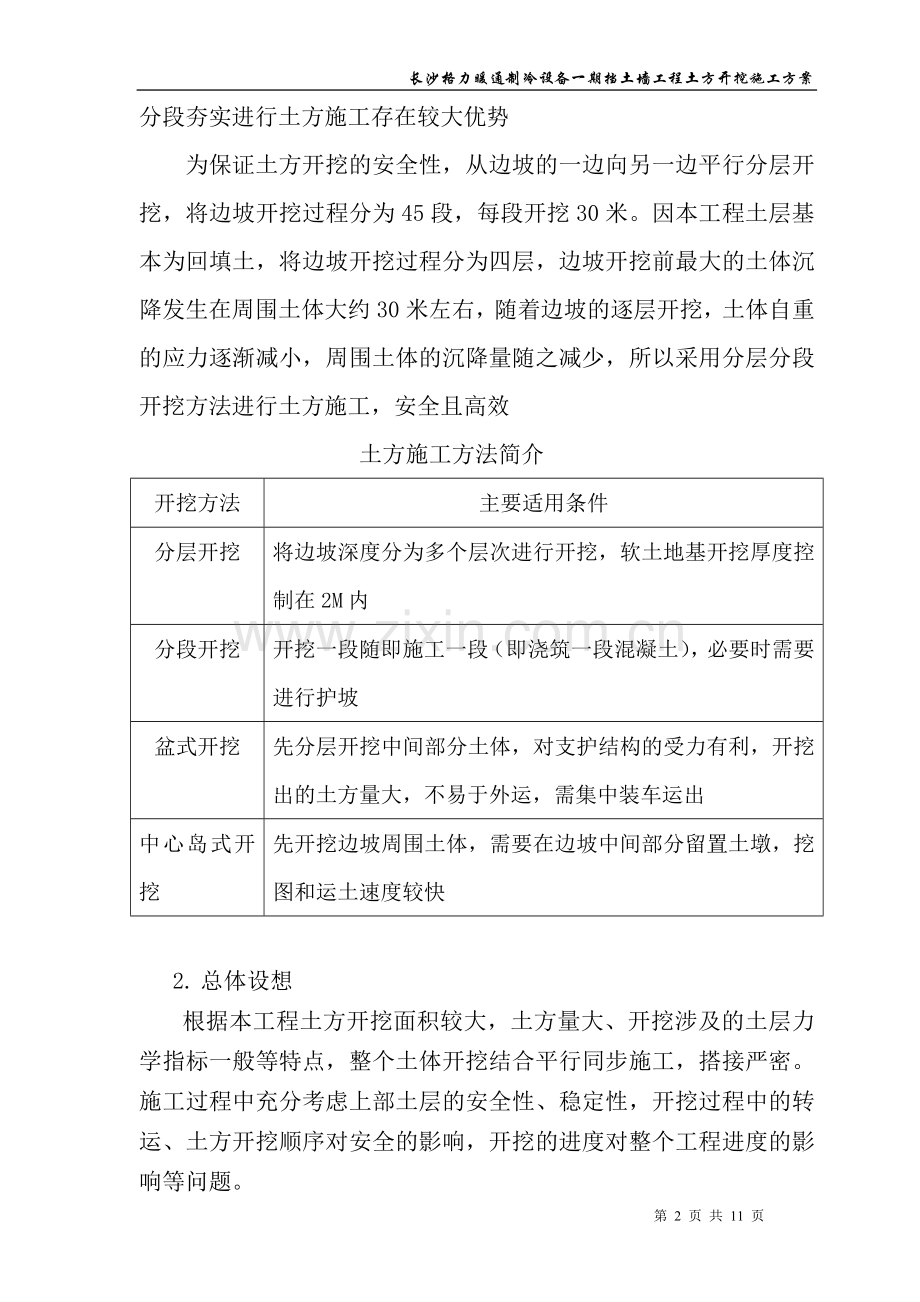

长沙格力暖通制冷设备一期挡土墙工程土方开挖施工方案土方开挖方案一、工程概况拟建工程为长沙格力暖通制冷设备有限公司一期挡土墙三标段项目，场地位于宁乡县经济技术开发区发展路。建设单位为长沙格力暖通制冷设备有限公司，设计单位为机械工业第一设计院,监理单位为珠海市建设工程监理有限公司。本建筑主要结构类型为钢筋混凝土悬臂式挡土墙，土方开挖基底标高约为-6.300米，本工程实际开挖深度为6.000米，根据边坡开挖深度，结合现场的地质条件，土方开挖方式采用放坡并分层开挖的方式。二、编制依据及现场条件1、编制依据1）根据长沙格力暖通制冷设备有限公司一期挡土墙施工图2）现场地质条件。3）国家有关施工技术、安全规范、规程2、现场条件土质情况根据现场建设、监理、施工单位确认，地基土层分述如下：土层主要为杂填土，土色为黄色，主要为回填土及杂填土；土层埋深6-6.5m，层厚6-6.5m。三、施工总体部署1. 开挖方式的确认因本工程边坡土方开挖高度较大，开挖时会引起临近土体产生一定的扰动作用，使土体发生垂直或竖直方向的变型，因此合理的开挖方式是保证施工过程顺利进行的重要条件，在开挖前进行地表沉降及塌方情况预测十分必要；根据本工程实际地质条件选择分层分段夯实进行土方施工存在较大优势为保证土方开挖的安全性，从边坡的一边向另一边平行分层开挖，将边坡开挖过程分为45段，每段开挖30米。因本工程土层基本为回填土，将边坡开挖过程分为四层，边坡开挖前最大的土体沉降发生在周围土体大约30米左右，随着边坡的逐层开挖，土体自重的应力逐渐减小，周围土体的沉降量随之减少，所以采用分层分段开挖方法进行土方施工，安全且高效土方施工方法简介开挖方法主要适用条件分层开挖将边坡深度分为多个层次进行开挖，软土地基开挖厚度控制在2M内分段开挖开挖一段随即施工一段（即浇筑一段混凝土），必要时需要进行护坡盆式开挖先分层开挖中间部分土体，对支护结构的受力有利，开挖出的土方量大，不易于外运，需集中装车运出中心岛式开挖先开挖边坡周围土体，需要在边坡中间部分留置土墩，挖图和运土速度较快2. 总体设想根据本工程土方开挖面积较大，土方量大、开挖涉及的土层力学指标一般等特点，整个土体开挖结合平行同步施工，搭接严密。施工过程中充分考虑上部土层的安全性、稳定性，开挖过程中的转运、土方开挖顺序对安全的影响，开挖的进度对整个工程进度的影响等问题。相应配备一个管理班子，二套施工班，3-4台挖掘机进行土体开挖，以满足本工程需要。3. 平面布置根据本工程特点、周边情况以及支护布置情况，拟在边坡南边边安排1个出入口，一个下坑坡道。如涉及到护坡加固问题，遇特殊问题，届时再会同设计单位、建设单位、监理单位另行商定。4. 分层挖土部署及示意图土方分层分段开挖示意图第一层开挖取土示意图第二层及基础开挖取土示意图说明：土方开挖从南端开始，向北退挖，分层分段开挖土方。注：根据GB50202-2002土方开挖要求，临时边坡值（高宽比）根据土质来确定沙土（不含细沙和粉沙）为1:1.251:1.5。一般性粘土：硬性1:0.751:1，硬塑性1:11.25，软性1:1.5。碎石类：充填坚硬及硬塑粘性土1:0.51:1，充填沙土1：11:1.5。开挖阶段标高挖土厚度预计工期挖掘机备注第一层-2.000m2.0米1天1台第二层-4.000m2.0米1台第三层-5.600m1.6米1台本工程开挖分层进行，主要分成3个纵向阶段：第一层机械开挖2.0米；第二阶段机械再开挖2米；第三阶段是机械开挖时基底保留的400mm为人工挖土，进行坑底的人工修土及局部修土；每阶段均根据土方划分原则进行流水开挖。由于平均挖土深度约为6.00米，安排一个挖土作业班子，纵横双向进行施工流水作业，能够最大限度的保证挖土的快速性，土方开挖的总体流程为从南向北方向流动，将西面作为土方的主要堆积地，因此土方开挖均采取倒退法开挖。四、施工准备1、机械、设备准备 （1）根据现场的土方量情况和工期安排的情况 ，配置挖掘机4台，挖掘机的铲刀宽度不得大于500mm。施工期间根据具体的施工情况做出调整，保证挖土作业面的满负荷操作。 （2）设置铁锹10把，手推车5辆，线绳，钢卷尺等操作工具，满足现场工人的施工操作要求。 （3）配置全站仪1台，水准仪2台，供现场控制轴线测量之用，塔尺2杆，供现场控制标高检测之用。2、技术准备 （1）组织施工人员熟悉施工图纸，做好施工方案和技术交底，明确施工方法和施工标准。 （2）根据业主提供的坐标点和水准点，做好建筑物的位置定位线，做出轴线控制桩、水准水平桩及开挖的灰线尺寸等，为挖土施工提供依据。（3）作好周围环境、堆土点的选定等工作，保证挖土施工的顺利进行。五、施工方法1、开挖原则和工艺流程1）开挖原则：分段开挖，分层开挖，人工配合，随挖随转，分段验收，分段施工。 2）工艺流程：测量放线确定开挖的顺序和坡度降水和护坡分次开挖人工修边和清底验槽2、测量放线根据业主提供的坐标点和水准点，分别引测轴线控制点和水准点，用白灰粉撒出开挖边线，做为挖土的依据。在挖土时，用塔尺和钢尺将水准点引测至边坡之内，经校核无误后，制作水准点，作为挖土过程中的标高控制点。土方开挖中的底标高控制采用水准仪和塔尺，在挖土过程中随挖随测，严格控制标高，禁止超挖。3、深度及坡度的确定1）开挖深度深度为-5.6m；基底标高400mm采用人工挖土。为保证工期，挖掘机挖土后紧跟着人工进行修边并做好对标高的控制。2）坡度确定：基础四周留400mm的工作面，机械挖土放坡坡度（高：宽）1：1.5.3）护坡：C25混凝土喷浆，编织10200*200钢筋网片。4、修边和清底1）在距槽底设计标高400mm槽帮处抄出水平线，钉上水平木桩，然后用人工将暂留400mm土层挖走，同时由两端轴线控制点拉控制线，检查距槽边尺寸，根据图纸确定槽宽标准，以此修整槽边，最后清除槽底土方。测量放线员跟班作业，严格控制开挖范围标高。严禁超挖土方，扰动地基。槽底修理铲平后，进行质量检查验收。2）在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。5、在开挖过程中，应随时检查槽壁和边坡的状态，随着挖土的进行及时检查，以防塌陷。6、施工时应注意边坡稳定，经常对边坡进行检查，发现问题要及时处理，同时通报建设单位和监理单位。7、具备验槽条件后及时通报建设单位和监理单位。由建设单位组织进行部分边坡的验槽。待达到要求后进行碎石垫层的施工。以防基地被水浸泡。挖土工期安排示现场实际情况而定。 六、质量标准1、边坡基土土质必须符合设计要求，并严禁扰动。2、允许偏差项目必须符合现行的规范的规定。 土方开挖工程质量检查标准（mm）项序号项目允许偏差（mm）检 验 方 法主控项目1表面标高-50水准仪检查2长度、宽度+200；-50经纬仪和钢尺量检查3边坡设计要求观察或用坡度尺检查一般项目1表面平整度20用2米靠尺和楔型塞尺检查2基底土性设计要求观察或土样分析七、施工过程中的注意事项1、土方开挖前，根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。2、挖土机在作业过程中，配置人员跟随挖土机在作业面上进行清土和修整边坡，为防护作好准备。3、夜间施工时，有足够的照明设施。4、挖土机一般需要在地下水位0.8m以上挖土，以防机械自重下沉。5、边坡开挖后应尽量减少对地基土的扰动。如遇基础不能及时施工时，可在基底标高以上预留40cm土层不挖，待做基础时再挖。6、在机械挖不到的地方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。7、雨期施工在开挖边坡时，应注意边坡稳定。经常对边坡进行检查，发现问题及时处理。8、对于定位标准桩、轴线引桩、标准水准点等，挖运土时不得撞碰。并应经常测量和校核其平面位置、水准标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点也应定期复测和检查是否正确。八、安全及文明施工措施1、在挖土机工作范围内，不允许进行其他作业。挖土一次挖成，严禁先挖坡角或逆坡挖土。2、土方开挖应严格按要求放坡。操作时应随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，应停止施工，并及时通知业主进行支护，并注意支护的稳定性和土壁的变化。3、边坡四周设置安全栏杆，并用明显的安全警示标志显示。4、机械器具应有专业人员进行维修，每天施工前进行一次检查，避免在施工中出现不应有的事故。5、安全员及时警告和杜绝班组人员的违规操作。6、及时进行现场安全教育和安全交底，确保上岗人员熟知安全操作规程。8、施工期间，作业人员必须戴安全帽； 9、施工现场严禁吸烟；严禁无证动火。九、意外突发现象的应急预案1、异常情况的处理开挖施工过程中，由于破坏了土层中的原有的应力平衡，坡面肯定会发生变形，直到达到新的平衡。因此为保证边坡的安全，需在边坡四周设置观测点，对坡面的位移进行观测；同时在整个施工过程中对地面注意进行观察。最大坡面变形量不超过3，当发现坡面的安全存在问题时，应采取相应措施：（1）在施工过程中，就要进行预防，严格按设计施工方案进行施工，并在边坡建立相应的位移观测点；（2）由于施工速度快，应加强配合，安排好施工顺序，避免发生上一步坡面刚施工完就立即开挖的情况发生；（3）当坡顶部分地段的土质情况不好时（如坡顶附近有近期挖沟且回填不密实的松动土层），采用通过锚杆设置地面拉筋的办法进行固定；（4）当发现坡面位移较大时，现场应设专人24小时不间断的注意观测，发现问题及时通过有关技术人员进行处理。2、紧急预案（1）在土方开挖过程中，如出现滑坡迹象（如裂缝、滑动等）时，应立即采取下列措施： 暂停施工，必要时，所有人员和机械撤至安全地点；通知现场管理人员，迅速采取处理措施，如用挖掘机在坡脚迅速回填；根据滑动迹象设置观测点，观测滑坡体平面位移变化，并做好记录。（2）地表裂缝在整个施工开挖过程中，应连续观察邻近地表、地物的开裂、变形情况。一般情况下，地表发生细小裂缝可以视作正常，但必须密切追踪发展趋势并及时采取特殊处理措施。当裂缝出现不断加速发展并延伸时，必须停止原定施工过程，修改开挖参数并及时加固。当边坡顶部的侧向位移与当时开挖深度之比超过3时，应密切加强观察并及时对支护采取加固措施。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54第 11 页 共 11 页
