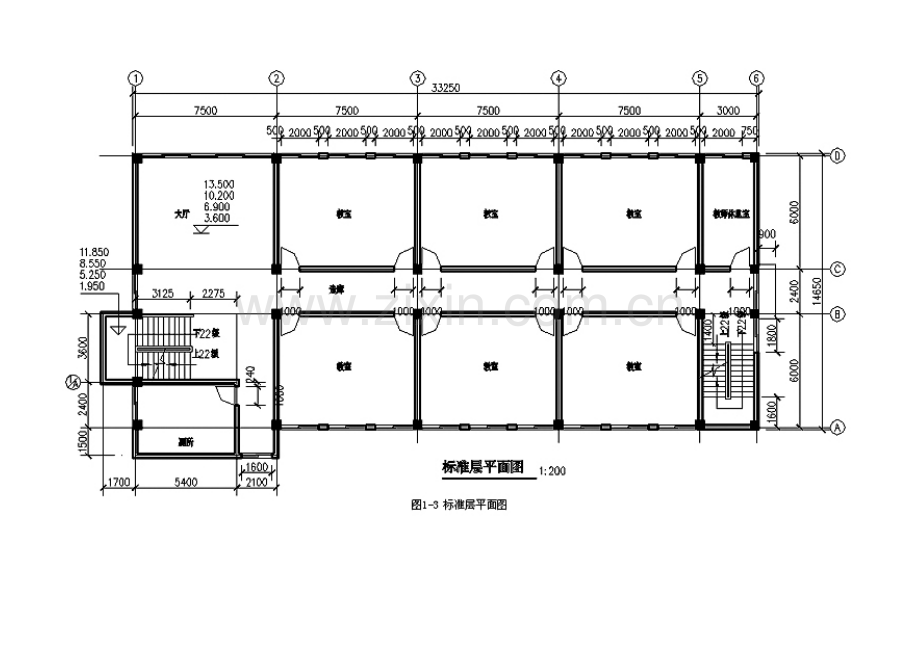

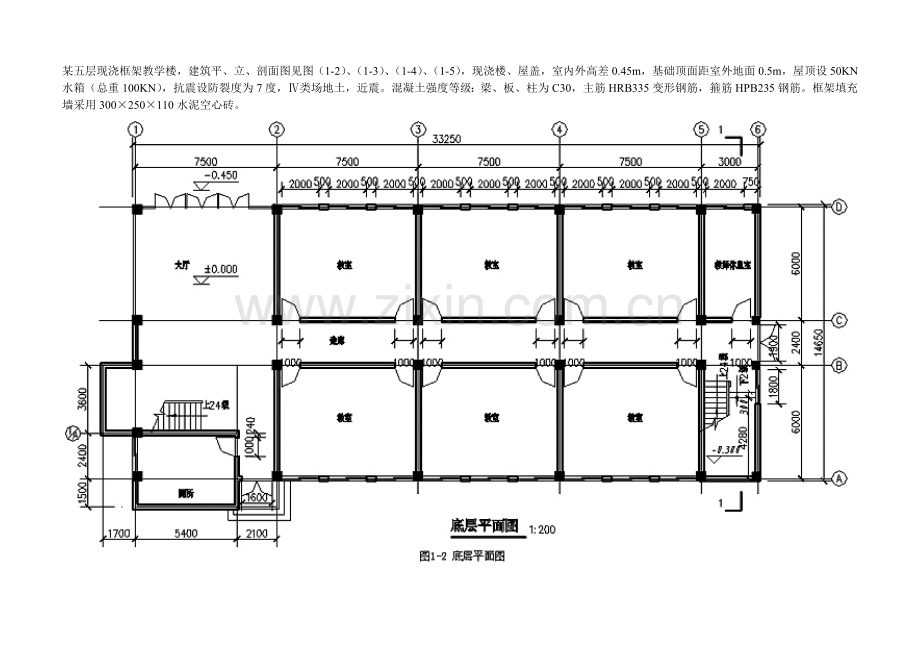

某五层现浇框架教学楼，建筑平、立、剖面图见图（1-2）、（1-3）、（1-4）、（1-5），现浇楼、屋盖，室内外高差0.45m，基础顶面距室外地面0.5m，屋顶设50KN水箱（总重100KN），抗震设防裂度为7度，Ⅳ类场地土，近震。混凝土强度等级：梁、板、柱为C30，主筋HRB335变形钢筋，箍筋HPB235钢筋。框架填充墙采用300×250×110水泥空心砖。

屋面恒载：
⑴20厚板底混合砂浆打底（17K KN/M3）*0.02*17=0.34（KN/M2）
⑵100厚钢筋混凝土现浇屋面（25 KN/M3）*0.1*25=2.5（KN/M2）
⑶隔汽层，刷冷底子油一道，热沥青玛啼脂二道，重量忽略不计
⑷预制膨胀珍珠岩块，最薄处50厚，最厚处220厚，平均厚度135.(3.5 KN/M3),
0.135*3.5=0.47 (KN/M2)
⑷40厚1：2.5水泥砂浆找平(20KN/M3),0.04*20=0.8 (KN/M2)
⑹二毡三油防水层：0.35 (KN/M2)
总计Gk=4.46 (KN/M2)
楼面恒载：
⑴20厚底混合砂浆打底(KN/M3)
0.02*17=0.34 (KN/M2)
⑵100厚钢筋混凝土现浇楼面(KN/M3)
0.1*25=2.5 (KN/M2)
⑶30厚C20细石混凝土面层(KN/M3)
0.03*24=0.72(17(KN/M2)
总计:Gk=3.56(17(KN/M2)
墙面恒载：
⑴20厚底混合砂浆双面粉刷(KN/M3)
0.02*2*17=0.68(KN/M2)
⑵水泥空心砖(10.3 KN/M3)
0.25*10.3=2.58(KN/M2)
总计:
钢窗恒载：0.45 KN/M2
木门恒载：0.2 KN/M2
教室、办公室、厕所活载：0.2 KN/M2
走廊、楼梯活载：2.5 KN/M2
屋面（不上人）活载：0.5 KN/M2
屋面雪载：0.2 KN/M2
基本风压：0.55 KN/M2
