选煤厂生产现场设备设施漆色涂刷指导意见
一、依据
1.安全色GB2893-2008
2.信息导向系统设置原则与要求第1部分:总则GB/T
15566.1-2007
3.机械安全 指示、标志和操作 第一部分：关于视觉、
听觉和触觉信号的要求GB18209.1-2000
4.选煤厂机电设备完好标准（2011版）
5.参照中国国电集团公司相关标准
二、设备设施漆色具体要求
1．设备安全护罩
安全护罩的内外统一涂刷成黄色，色度和亮度因素符合《安全色》相关规定。
2. 设备防护栏杆
胶带机人行过桥、振动筛检修平台、浅槽巡视检修平台及其它设备防护栏杆应涂刷成黄色，色度和亮度因素符合《安全色》相关规定。
平台挡脚板涂刷成黄黑相间条纹，条纹斜度与基准面成45°，色带宽度一般为100mm。
钢平台及钢梁涂刷深灰色。
3. 吊装口、泵坑、预留洞口栏杆

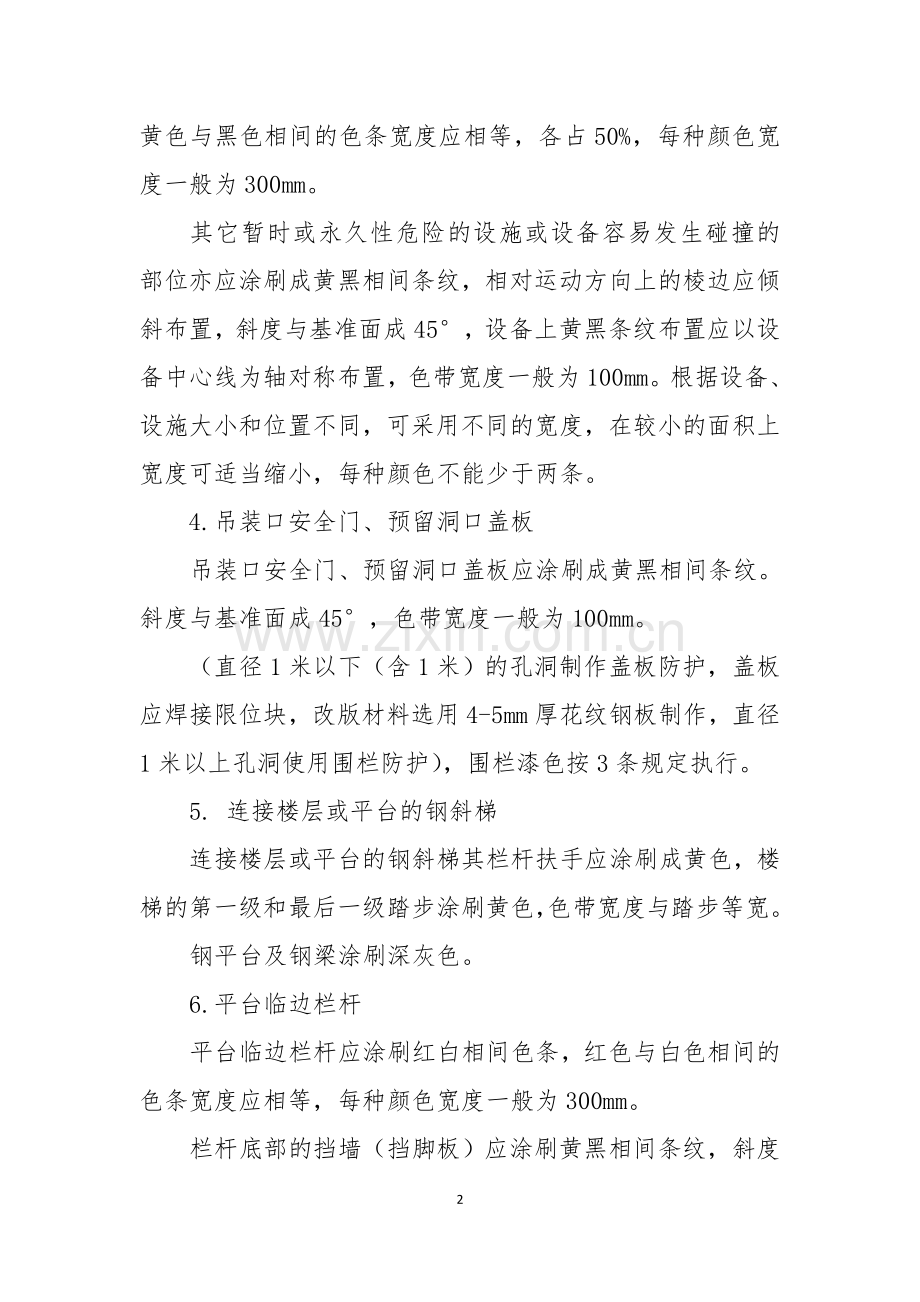

吊装口防护栏杆、泵坑防护栏杆涂刷成黄黑相间色条，黄色与黑色相间的色条宽度应相等，各占50%，每种颜色宽度一般为300mm。
其它暂时或永久性危险的设施或设备容易发生碰撞的部位亦应涂刷成黄黑相间条纹，相对运动方向上的棱边应倾斜布置，斜度与基准面成45°，设备上黄黑条纹布置应以设备中心线为轴对称布置，色带宽度一般为100mm。根据设备、设施大小和位置不同，可采用不同的宽度，在较小的面积上宽度可适当缩小，每种颜色不能少于两条。
4.吊装口安全门、预留洞口盖板
吊装口安全门、预留洞口盖板应涂刷成黄黑相间条纹。斜度与基准面成45°，色带宽度一般为100mm。
（直径1米以下（含1米）的孔洞制作盖板防护，盖板应焊接限位块，改版材料选用4-5mm厚花纹钢板制作，直径1米以上孔洞使用围栏防护），围栏漆色按3条规定执行。
5. 连接楼层或平台的钢斜梯
连接楼层或平台的钢斜梯其栏杆扶手应涂刷成黄色，楼梯的第一级和最后一级踏步涂刷黄色，色带宽度与踏步等宽。
钢平台及钢梁涂刷深灰色。
6.平台临边栏杆
平台临边栏杆应涂刷红白相间色条，红色与白色相间的色条宽度应相等，每种颜色宽度一般为300mm。
栏杆底部的挡墙（挡脚板）应涂刷黄黑相间条纹，斜度与基准面成45°，色带宽度一般为100mm。
7.箱式变压器围栏
箱式变压器围栏应涂刷红白相间色条，色条宽度一般为300mm。
配电室内设围栏的涂刷红白相间色条。
8．安全通道、设备保护、危险区域的区划和警戒围栏涂刷红白相间色条，红色与白色相间的色条宽度应相等，每种颜色宽度一般为300mm。底部钢板涂刷黄黑相间条纹，斜度与基准面成45°，色带宽度一般为100mm。
9.其它设备、设施、部件漆色规定
消防管道涂刷红色
加压过滤机涂刷橘红色
阀门手轮、手柄涂刷红色，
油管涂刷黄色
清水管涂刷绿色
风管涂刷天蓝色
暖气管道涂刷银白色
煤泥水管涂刷黑色
闸门涂刷黑色
色度和亮度因素应符合《安全色》相关规定。
