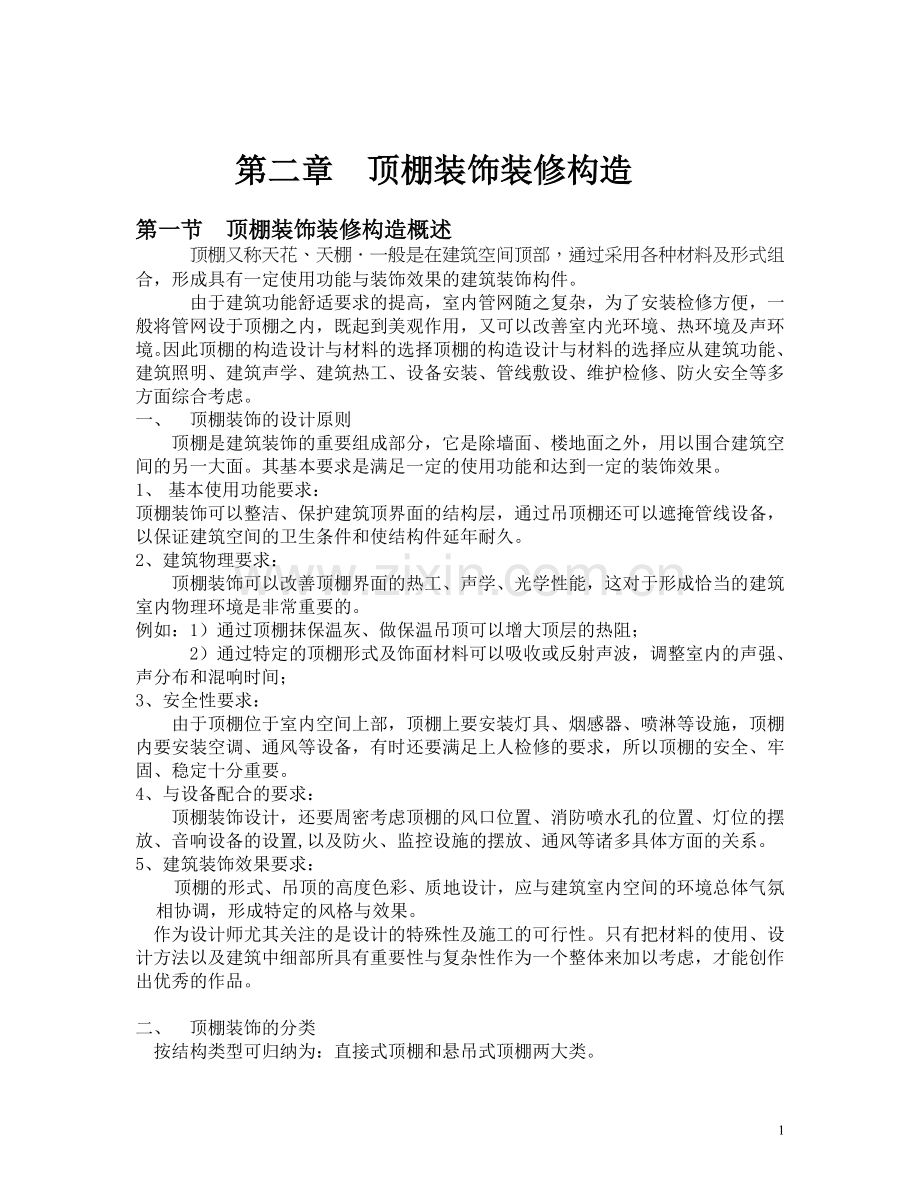

第二章 顶棚装饰装修构造

第一节 顶棚装饰装修构造概述
顶棚又称天花、天棚．一般是在建筑空间顶部，通过采用各种材料及形式组
合，形成具有一定使用功能与装饰效果的建筑装饰构件。
由于建筑功能舒适要求的提高，室内管网随之复杂，为了安装检修方便，一般将管网设于顶棚之内，既起到美观作用，又可以改善室内光环境、热环境及声环境。因此顶棚的构造设计与材料的选择顶棚的构造设计与材料的选择应从建筑功能、建筑照明、建筑声学、建筑热工、设备安装、管线敷设、维护检修、防火安全等多方面综合考虑。
一、 顶棚装饰的设计原则
顶棚是建筑装饰的重要组成部分，它是除墙面、楼地面之外，用以围合建筑空
间的另一大面。其基本要求是满足一定的使用功能和达到一定的装饰效果。
1、 基本使用功能要求：
顶棚装饰可以整洁、保护建筑顶界面的结构层，通过吊顶棚还可以遮掩管线设备，以保证建筑空间的卫生条件和使结构件延年耐久。

2、建筑物理要求：
顶棚装饰可以改善顶棚界面的热工、声学、光学性能，这对于形成恰当的建筑室内物理环境是非常重要的。
例如：1）通过顶棚抹保温灰、做保温吊顶可以增大顶层的热阻；
2）通过特定的顶棚形式及饰面材料可以吸收或反射声波，调整室内的声强、声分布和混响时间；
3、安全性要求：
由于顶棚位于室内空间上部，顶棚上要安装灯具、烟感器、喷淋等设施，顶棚内要安装空调、通风等设备，有时还要满足上人检修的要求，所以顶棚的安全、牢固、稳定十分重要。
4、与设备配合的要求：
顶棚装饰设计，还要周密考虑顶棚的风口位置、消防喷水孔的位置、灯位的摆放、音响设备的设置,以及防火、监控设施的摆放、通风等诸多具体方面的关系。
5、建筑装饰效果要求：
顶棚的形式、吊顶的高度色彩、质地设计，应与建筑室内空间的环境总体气氛相协调，形成特定的风格与效果。
作为设计师尤其关注的是设计的特殊性及施工的可行性。只有把材料的使用、设计方法以及建筑中细部所具有重要性与复杂性作为一个整体来加以考虑，才能创作出优秀的作品。

二、 顶棚装饰的分类
按结构类型可归纳为：直接式顶棚和悬吊式顶棚两大类。

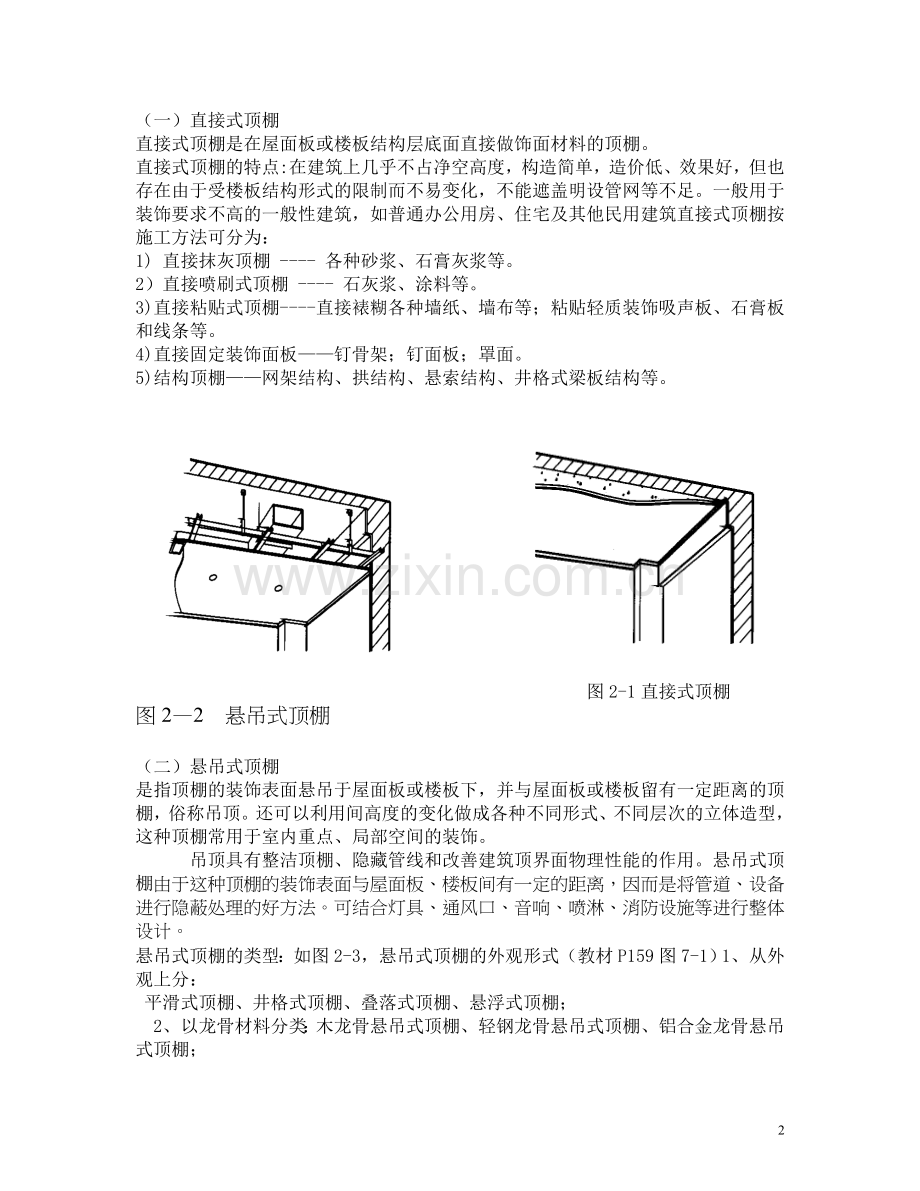

（一）直接式顶棚
直接式顶棚是在屋面板或楼板结构层底面直接做饰面材料的顶棚。
直接式顶棚的特点:在建筑上几乎不占净空高度，构造简单，造价低、效果好，但也存在由于受楼板结构形式的限制而不易变化，不能遮盖明设管网等不足。
一般用于装饰要求不高的一般性建筑，如普通办公用房、住宅及其他民用建筑
直接式顶棚按施工方法可分为：
1) 直接抹灰顶棚 ---- 各种砂浆、石膏灰浆等。
2）直接喷刷式顶棚 ---- 石灰浆、涂料等。
3) 直接粘贴式顶棚 ----直接裱糊各种墙纸、墙布等；粘贴轻质装饰吸声板、石膏板和线条等。
4)直接固定装饰面板——钉骨架；钉面板；罩面。
5)结构顶棚——网架结构、拱结构、悬索结构、井格式梁板结构等。

图2-1直接式顶棚
图2—2 悬吊式顶棚

（二）悬吊式顶棚
是指顶棚的装饰表面悬吊于屋面板或楼板下，并与屋面板或楼板留有一定距离的顶棚，俗称吊顶。还可以利用间高度的变化做成各种不同形式、不同层次的立体造型，这种顶棚常用于室内重点、局部空间的装饰。
吊顶具有整洁顶棚、隐藏管线和改善建筑顶界面物理性能的作用。悬吊式顶棚由于这种顶棚的装饰表面与屋面板、楼板间有一定的距离，因而是将管道、设备进行隐蔽处理的好方法。可结合灯具、通风口、音响、喷淋、消防设施等进行整体设计。
悬吊式顶棚的类型：如图2-3，悬吊式顶棚的外观形式（教材P159图7-1）
1、从外观上分：
平滑式顶棚、井格式顶棚、叠落式顶棚、悬浮式顶棚；
2、以龙骨材料分类：木龙骨悬吊式顶棚、轻钢龙骨悬吊式顶棚、铝合金龙骨悬吊式顶棚；
3、以饰面层和龙骨的关系分类：活动装配式悬吊式顶棚、固定式悬吊式顶棚；
4、以顶棚结构层的显露状况分类：开敞式悬吊式顶棚、封闭式悬吊式顶棚
5、以顶棚面层材料分类：
木质悬吊式顶棚、石膏板悬吊式顶棚、矿棉板悬吊式顶棚、金属板悬吊式顶棚
、玻璃发光悬吊式顶棚、软质悬吊式顶棚。
6、以顶棚受力大小分类：上人悬吊式顶棚、不上人悬吊式顶棚；
7、以施工工艺不同分类：暗龙骨悬吊式顶棚、明龙骨悬吊式顶棚。

三、悬吊式顶棚设计应注意的问题
1）发生火灾时，火焰和热空气迅速向上蔓延，防火问题对悬吊式顶棚至关重要，使用木质材料时应慎重，必须达到A级或B1级。
2）对一些轻型设备，如小型灯具、烟感器、喷淋头、风口箅子等可以固定在饰面材料上，规范规定：重型灯具、电扇及其他重型设备严禁安装在悬吊式顶棚龙骨上。
3）当悬吊式顶棚内的管线可能产生冰冻或结露时，应进行防冻或结露设计。

第二节直接式顶棚装饰构造
一、直接式顶棚装饰构造一般分为：
1、直接抹灰顶棚
2、直接粘贴式顶棚
3、结构顶棚
1、 直接式抹灰顶棚
直接抹灰顶棚即为在屋面或楼板底部直接抹灰。(教材P160图7-2)
2、直接粘贴式顶棚
一种是预先将装饰材料在支模时铺于模板上，然后浇灌混凝土，使装饰材料与混凝土成为一体，拆模后即为装饰面层。这种饰面板材通常使用干抹灰板、压型钢板等(如钢结构框架建筑楼板多用此种方法)。
另一种做法是将使用的板材(如石膏板、木装饰板、玻璃镜片等)在预制混凝土构件下面，用胶粘或钉固法把装饰面层固定上。不使用吊挂件，直接在楼板底面铺设固定格栅后所做成的顶棚，也可归于此类。（教材P161图7-3）
3、结构顶棚：
将屋盖结构暴露在外，不另做顶棚。称为结构顶棚。
具有造型简洁新颖、结构韵律美、通透感强等特点。
如:大跨钢管三角锥网架结构顶棚,轻盈而具有装饰性，具有结构本身的艺术表现力。
又如:索膜结构顶棚,是由钢管、缆索和半透明的涂特氟纶玻璃纤维材料组成的大跨度造型各异的顶棚，更显出顶棚的结构韵律和膜结构材料和谐优美的空间景观。
结构顶棚的装饰重点:
在于能够巧妙地组合自然采光、照明、通风、防火、吸声等设备，布置得自然和谐。
结构顶棚这种形式多用于:机场、体育(场)馆、购物广场等大型的公共建筑。

二、直接式顶棚的装饰线脚（教材P162图7-4）
装饰线脚可采用粘贴法或直接钉固法与顶棚固定。
1、木线—预埋木砖
2、石膏线—粘贴法
3、金属线—木衬条镶嵌，万能胶粘固

第三节 悬吊式顶棚装饰构造

概念：悬吊式顶棚是通过屋面或楼面结构下部的吊筋悬吊，由吊顶龙骨与面层组成的一定形式的顶棚层，其类型和构造比较复杂。
一、悬吊式顶棚的构造组成
悬吊式顶棚的结构一般由四部分组成。
1、悬吊部分
2、顶棚骨架
3、饰面层
4、连接部分（如图2-4所示）

n
图2-4 悬吊式顶棚

图2-4

图2-5

图2-5
1、吊杆：木吊杆：用40mm*40mm或50mm*50mm的方木制作，一般用于木龙骨悬吊式顶棚。钢筋吊杆：直径一般为6-8mm，用于一般悬吊式顶棚；型钢吊杆：用于重型悬吊式顶棚或整体刚度要求高的悬吊式顶棚，其规格尺寸要通过结构计算确定；
2、顶棚骨架：顶棚骨架又叫顶棚基层，由主龙骨、次龙骨、小龙骨（或称主搁栅、次搁栅）所形成的网格骨架体系。其作用是承受饰面层的重量并通过吊杆传递到楼板或屋面板上。
龙骨骨架是吊顶中承上启下的构件，它与吊杆连接，并为面层板提供安装节点。
悬吊式顶棚的龙骨按材料分为:木龙骨、型钢龙骨、轻钢龙骨、铝合金龙骨。
3、饰面层：即吊顶的饰面层，其作用是装饰室内空间，而且还兼有吸音、反射、隔热等特定的功能。
4、连接部分：连接部分一般有吊挂件、插挂件、自攻螺钉、木螺钉、圆钢钉、特制卡具、胶粘剂等。
二、吊杆、吊点连接构造
吊点、吊杆(或吊筋) ：是连接龙骨与楼板(或屋面板)的承重构件，它的形式与选用和楼板的结构、龙骨的规格及吊顶本身的重量有关。
按承载能力悬吊式顶棚分为上人和不上人两种形式。
1.上人式悬吊顶棚设置的吊点
常见的构造有以下几种：
n①在预制板缝里安装吊点，如图2—6所示。(教材P164图7-6 吊杆与空心板、槽形板的连接)
②在现浇混凝土板上预留安装吊杆，如图2—7所示。(教材P164图7-7 吊杆与现浇钢筋混凝土板的连接）

n
n
n
n
n
n
n
n
n

图2-6上人吊顶的吊点与吊杆(1)(在预制板缝里安装吊点吊杆)
图2-7上人吊顶的吊点与吊杆(1)(在现浇混凝土板上预留安装

2.不上人式悬吊顶棚设置的吊点常见的构造有：
①在已硬化楼板上安装吊杆，如图2—8所示。
②在梁上设吊杆，如图2—9所示
如图2—10所示
如图2—11所示

n
图2—8不上人吊顶的吊点与吊杆
(在已硬化楼板上安装吊杆)

图2-9木梁上设吊杆图 2—10 钢筋混凝土梁上设吊杆

图2—11在钢梁上设吊杆

3.吊杆安装应注意的问题
1）吊杆距主龙骨端部距 离不得大于300mm，当大于300mm时，应增加吊杆。吊杆间距一般为900-1200mm。
2）吊杆长度大于1.5m时，应增加反支撑。
3）当预埋的吊杆需接长时，必须搭接焊牢。

三、龙骨的布置与连接构造
上人的顶棚：要用型钢、轻钢或大截面木材作龙骨，然后在龙骨上做人行通道(或称马道)。以保证安全。
不上人吊顶：一般常用普通的木龙骨，轻钢龙骨或铝合金龙骨。在设计施工中要严格区分不同材质、型号龙骨的安装与使用，以保证不同功能的使用要求。
1、轻钢龙骨
轻钢龙骨是采用薄壁带钢经冷弯机滚轧冲压成型。吊顶用轻钢龙骨有C形，U形两种。
按其大小及用途分为：主龙骨、次龙骨、吊挂及连接件四部分。
轻钢龙骨的吊杆：
轻钢龙骨的吊杆通常用￠6～￠8钢筋下端套扣制做， 吊杆间距为：900～1200mm，再用吊件把主次龙骨连在一起。如图2—12所示。

1）轻钢龙骨的特点 ：
① 轻钢龙骨强度高、防震、防火、隔热好、安装拆卸方便、设置灵活，能使装修工程实现施工装配化。
吊挂件的形式主要是根据龙骨的断面来设计，不同的龙骨断面需不同的吊挂件。
n②轻钢龙骨重量轻，U形、C形龙骨与9.5mm石膏板组成的吊顶，每平方米重量仅11kg左右,只相当于抹灰吊顶重量的1/4。
nn采用轻钢龙骨吊顶大大降低了吊顶装饰层的自重,也减轻了建筑物的承重量。
③轻钢龙骨在特殊部位的处理上灵活简便,
如：C形龙骨可剪、可折、可铆接；U形龙骨可焊接，可用螺钉固定。
但经过剪折后龙骨架的负荷能力会降低，应适当缩小龙骨的间距，以保证结构的安全性。如图2—13所示。）

图2一13 带灯槽吊顶节点示意 (a)x方向： (b)y方向； (c)标准设计图集做法
l一主龙骨 2一次龙骨 3抽芯铆钉 4一次龙骨挂件 5一钢筋吊杆 6一主龙骨吊件 7一纸面石膏板

n④轻钢龙骨还可以与其他材料结合使用,n如：与木龙骨(多层板，细木工板等)结合，可以做出更富于变化的天花造型。同时，在防火性能上,也比单纯使用木龙骨做造型更为安全。
n如图2—14所示。

图2一14 带灯槽异型木龙骨架与轻钢龙骨连接构造示意 (a)弧圆形(参考做法)，(b)阶梯形(参考做法)1一主龙骨 2一次龙骨 3一次龙骨挂件 4一主龙骨吊件 5一多层板 6一横向木龙骨

2）轻钢龙骨型号及规格
①按承载能力分轻型、中型、重型三类吊顶,
轻型指不能承受上人荷载(如轻型38系列)，
中型指能承受偶然上人荷载(如中型50系列)，可在其上铺设简易检修马道；
重型指能承受上人检修80kg集中荷载，可在其上铺设永久性检修马道(如重型60系列)。不同承载能力吊顶应选用相应类型的主龙骨和吊挂件，其各种配件应配套使用(表2—1)。

② U形龙骨吊顶构造有双层及单层两种，
双层构造：中、小龙骨即覆面龙骨紧贴承载龙骨底面吊挂(即不在同一水平)。
单层构造：承载覆面龙骨在同一水平的龙骨吊顶方式，（仅用于轻型吊顶）。
③承载龙骨的间距和吊杆的间距：
n一般情况下要求承载龙骨的间距最大为1200mm，吊点的间距最大为1200mm；正常情况下，承载龙骨的间距应选用800～1000mm较为合适。
n特殊要求的结构可以适当缩小间距，以保证结构的安全性。
n在有通风管道等影响承载龙骨和吊杆布置的地方，必须考虑桥架等方式连接，同时一定保证上述间距要求。检修马道、通风管道等必须与纸面石膏板吊顶结构分开。
④承载龙骨通过吊件和吊杆连接，承担吊顶全部负荷。
上人龙骨应采用￠8～￠10钢筋吊杆，吊顶负荷较大时．应经过计算加大钢筋截面。
一般不上人龙骨可采用￠6～￠8钢筋吊杆，吊杆距承载龙骨端部的距离不得超过300mm，超过时应考虑增设吊杆以免龙骨下坠。
具体吊杆的选择可视龙骨的构造而定。
⑤覆面龙骨的间距随采用的石膏板规格而定，
当采用9.5mm厚纸面石膏板做面板时，覆面龙骨间距不得超过400mm；
采用12mm厚的纸面石膏板做面板时，覆面龙骨的间距不得超过500mm，（如图2—15所示。）

⑥大面积吊顶时，吊顶承载龙骨应根据设计要求起拱，一般可在1/200左右。
承载龙骨长度方向可用连接件连接,平行的龙骨接头位置要错开。
⑦大面积吊顶应留有一定的控制缝。
n当吊顶面积达到120m2以上或长度方向达到12m以上时，必须设置控制缝，单体设计面积小于120m2的吊顶时，可考虑采用在龙骨与墙体连接处设置柔性接点的方式，以控制吊顶整体的变形量。
2、T形龙骨
T形龙骨吊顶的结构是由C形主龙骨及配件组成骨架，T形龙骨吊在骨架下面，各种罩面板材可浮搁在T形龙骨上，组成活动式装配吊顶。
这种搭接式吊顶给维修顶棚内的管道和设备创造了方便条件，如图2—16所示。
T形龙骨常见的有两种：一种是以轻骨为内骨，外套铝合金或彩色塑料型材的铝合金龙骨，一种是轻钢烤漆龙骨。

图2-16

3、木龙骨
n木龙骨为可燃性材料(防火等级为B2)，也易被腐蚀虫蛀，在装修施工中应严格控制使用。如一定需采用木龙骨，必须经过严格的防腐、防火处理。
吊顶木龙骨骨架的主龙骨宜采用通常为50mm×70mm或60mm×100mm矩形截面尺寸的木方条材。次龙骨一般采用40mm×60mm、50mm×50mm的木方。

木龙骨布置形式——主次龙骨同层

图2-17

木龙骨的连接吊挂形式
——螺栓吊挂主龙骨，吊木连接次龙骨

图2-18

灯具口的龙骨布置
——设置附加龙骨形成灯具边框

图2-19

木龙骨绑扎吊挂

图2-20

拼装骨架时应按设计要求的尺寸和间距开出半槽，纵横咬口扣接，十字交叉咬口处涂胶加钉进行固定。
木龙骨吊点的紧固方式．与金属龙骨吊顶做法相似。主龙骨与吊杆的连接可采用绑扎、钉接及栓接固定等方法。
采用木龙骨组成的吊顶骨架，可以是双层构造，也可以是单层构造。
如双层构造主次龙骨之间通常用30mm×30mm木方、钉、胶连接，当然也可用其他材料连接，如金属角钢等，如图2—21、图2—22所示。

图2-21

图2-22

木龙骨吊顶，多用于传统形式的吊顶和造型较复杂的局部吊顶。如弧形吊顶、圆弧藻井及各种吊顶孔洞的固定连接。
如图2—23所示。

图2-23

4、型钢龙骨
型钢龙骨的主龙骨间距为1 ～2m，其规格应根据荷载的大小确定。
主龙骨与吊杆常用螺栓连接，主次龙骨之间采用铁卡子、弯钩螺栓连接或焊接。
当荷载较大、吊点间距很大或在特殊环境下时，必须采用角钢、槽钢、工字钢等型钢龙骨。
四、悬吊式顶棚饰面层(罩面板)连接构造
1、抹灰顶棚装饰构造——骨架上钉板条，或钢丝网，或钢板网；做抹灰层；再罩面装饰。(图2-24所示)
吊顶饰面层分为：湿抹灰面层、罩面板类、格栅类三种类型。

图2-24

2.罩面板类装饰及构造
罩面板的种类很多:
有各种石膏板(纸面石膏板、吸声穿孔石膏板及嵌装式装饰石膏板等)、金属板(金属微穿孔吸声板、铝合金装饰板、铝合金单体构件、条形板、复合铝塑板)其他罩面板(胶合板、矿棉板、水泥埃特板、PVC塑料装饰板)等，在设计中应按不同要求选择。
悬吊式顶棚饰面层与龙骨的连接固定：
1） 罩面板与龙骨的连接方式 ——面板与骨架采用钉接、粘贴、搁置、卡入、吊挂等形式连接，再罩面装饰。

图2-25

悬吊式顶棚饰面层与龙骨的连接构造

①钉接：即用螺钉将罩面板固定在龙骨上。
采用型钢、轻钢龙骨时，用自攻螺钉连接。采用木龙骨时，用铁钉及木螺钉连接。钉的尺寸大小及钉距、则依所用面板材料而异，要求牢固安全。
适用于：钉接的板材、有水泥埃特板、塑料板、胶合板、石膏板等。
②粘结：即利用各种胶粘剂。将罩面板粘结于龙骨或其他基层板材上。
如当纸面石膏板做吊顶衬板表面采用矿棉吸声板罩面时，可用质量比为1:1水和石膏粉加适量108胶做粘结剂，随调随用，成糊状粘贴。
当罩面板采用塑料板、金属板、三合板等材料时，可用“立时得”等万能胶做胶粘剂粘贴。也可采用粘、钉结合的方式，连接更牢靠。
③插接（搁置）：即通过T形龙骨将罩面板直接摆放或插接于龙骨的翼缘上。
插接的做法多采用暗龙骨，搁置连接则多为明龙骨。
有些轻质板材采用此方式固定，遇风易被掀起，应用物件夹住。
④卡接：用龙骨本身或另用卡具将饰面板卡在龙骨上。
这种做法多用于轻钢龙骨、型钢龙骨、饰面板材多为成品金属板等材料。
⑤吊挂：多用开敞式单体构件和以灯具为单元的单体吊挂。
通常用配套龙骨，采用金属挂钩等连接件将构件饰面板层按排列次序吊挂在龙骨下。
2)罩面板的类型及缝处理
面层罩面板的拼接及缝处理．是根据龙骨的形式和所用面层材料而定的。
n一般来说，有以下三种形式：
n ①对缝(密缝)
n ②凹缝(离缝，拉缝)
n ③盖缝
n①对缝(密缝)：
板与板在龙骨处对接固定，面板多为粘结或钉在龙骨上。
由于接缝处不易接得很平，所以采用对缝做法时应慎重选用饰面材料及处理方法。
如图2—26所示。

图2-26

②凹缝(离缝，拉缝) ：
在两块面板拼接处，利用面板的形状和厚度做出凹缝。
凹缝有V形和矩形两种。凹缝内可以刷涂不同颜色，以强调吊顶线条和立体感。纤维板、细木工板等材料亦刨坡口，形成V型凹缝；石膏板应做矩形凹缝，然后镶金属护角，以保证凹缝的美感。如图2-27所示。

图2-27

③盖缝：
板缝不直接露在外而是用各种装饰压条盖板缝，这样可避免缝隙宽窄不均现象，使面板的装饰面线型效果更加鲜明。

五、常用板材类饰面的悬挂式顶棚构造
（一）石膏板吊式吊棚构造
1、吊杆：￠6mm钢筋，间距900～1200mm。
2、龙骨：采用薄壁轻钢。主龙骨间距1500～2000mm。
3、石膏板：
顶棚使用的石膏板一般有纸面石膏板和无纸面石膏板两类，规格较多，但主要以1200mm×3000mm×9.5mm及1200mm×3000mm×12mm纸面石膏板使用最为广泛。
安装双层石膏板时,面层板与基层板的接缝应错开,不得在同一根龙骨上接缝。
纸面石膏板材料特点:自重轻、强度高、防火阻燃性能好的特点。
它可钉、可刨、可钻、可粘、易于加工，在造型设计中，纸面石膏板可弯曲，通过起伏变化构成不同的艺术效果。
纸面石膏板表面平整度高、可粉涂、可油漆，也可与其他材料复合使用。
无纸面石膏吊顶 装饰板主要有四大类：
n吸声用穿孔石膏板、印花石膏装饰板、装饰石膏板、嵌装式装饰石膏板。
4、石膏板的安装固定
石膏板安装：图2-28(教材P176图7-14)
①挂结②卡结③钉结纸面石膏板吊顶
（二）胶合板悬吊式顶棚构造
胶合板悬吊式顶棚一般均为不上人悬吊式顶棚。
1、 吊杆
2、 龙骨 （参见教材P167图7-9，木龙骨 图7-10，轻钢龙骨）
3、胶合板 见教材P177
（三）矿棉板悬吊式顶棚构造
具有质轻、耐火，保温、隔热、吸声性能好等特点，可以降低室内噪声级，改善声环境品质。矿棉吸声板吊顶方式常用在办公室、会议室、计算机房、图书馆等公共空间的吊顶装饰。
1、矿棉板悬吊式顶棚构造
1）吊杆：采用钢筋吊杆或镀锌铁丝吊索。钢筋吊杆用吊件与龙骨连接，镀锌铁丝吊索，则绑扎在龙骨的孔眼上。
2）龙骨：
采用金属龙骨、铝合金龙骨、镀锌钢板龙骨、不锈钢龙骨、轻钢龙骨等。应用最多的是铝合金龙骨和轻钢龙骨。主龙骨用U形轻钢龙骨或T形铝合金龙骨，次龙骨用T形铝合金龙骨，边龙骨用L形铝合金龙骨。
3）矿棉吸声板
常用方形、矩形，常用规格尺寸有600mm×600mm、300mm×600mm、600mm×1200mm等，板材厚度为9～25mm ，表面图案和质感有沟槽、裂纹、孔洞、皮毛感、星球等。
2、矿棉吸声板的安装
一般安装在金属龙骨上，其构造方式有以下三种：
（1）明龙骨安装构造
将矿棉吸声板的齐边板块或榫边板块平搭于T形金属龙骨的做法，如图2—29所示。
（2）暗龙骨安装构造
带企口棱边的矿棉板与倒T形次龙骨翼缘嵌装，使悬吊式顶棚面层不露骨架，吊顶封闭，以增强吸声效果。如图2—30所示。
（3）也可以根据配套龙骨和安装方式不同，使部分龙骨底面明露成为半隐式，

图2-29

图2-30

（四）金属板悬吊式顶棚构造
金属板悬吊式顶棚是用轻质金属板和配套的专用龙骨体系组合而成。
金属板悬吊式顶棚质感独特、线条刚劲、色泽美观、构造简单、安装简便、防火耐久，同时可利用活动面板的开口安装法，加上吸音材料，取得良好的吸音和隔声效果，多用于候车大厅、侯机室、地铁站、图书馆、展览厅以及公共建筑的大堂、居住建筑的厨房、卫生间等处。
材料：
（1）金属板吊顶多种多样，如：金属压型板吊顶、不锈钢板吊顶、单铝板、复合铝塑板吊顶等。
（2）金属板材有打孔和不打孔的条形板、矩形、方形板及其他形式的成品型材。还有打孔或铸成其方格、条格、圆孔等各种大小和各种造型组合的网格板。
（3）单铝板和复合铝塑板通常根据设计要求，加工定制造型再在现场组装。
如图2—31

图2-31

图2-32

金属板吊顶构造有如下三种：金属条板吊顶构造、金属方板顶棚构造、金属挂片吊顶构造
1.金属条板吊顶构造
1)金属条板断面形状
金属条板多用铝合金和薄钢板线轧而成的槽形条板，有窄条、宽条之分，中距有50、100、120、150、200、250、300mm多种，离缝约16mrn。
常见断面形状及规格（见教材P180图7-16）
2)构造类型及方法
根据条板与条板间相接处的板缝处理形式，可将其分为两大类，即开放型条板顶棚和封闭型条板顶棚。
（1）开放型金属条板悬吊式顶棚
特点:离缝间无填充物，便于通风,用于一般悬吊式顶棚。也有在条板上部另加矿棉或玻璃棉垫，作为吸声顶棚之用。还可在条板上打孔，以加强吸声效果。

——卡入式连接 ——金属条板与特制龙骨采用吊挂卡接
（2）封闭型条板顶棚：
（1）封闭型条板上部可另加矿棉或玻璃棉垫，用于保温和吸音吊式顶棚。（教材P180图7-17）
（2）封闭型条板顶棚在离缝间可另加嵌缝条，有些型号的条板单边有翼盖，因而不需再设离缝。如图2—32所示。金属条板与龙骨组装示意

封闭式金属条板吊顶
——条板与特制龙骨
采用卡入式连接

3）金属条板与龙骨的连接
金属条板与龙骨的连接一般采用卡固法（卡入式、吊挂式）和钉接法。
板厚小于0.8mm、板宽小于100mm时采用卡固法，对于板厚超过1mm、板宽超过100mm的条板多采用螺钉固定。卡固法的卡具就是龙骨本身，在安装时压紧条板即可使之卡扣在龙骨上。
4）金属条板顶棚与设备等的关系
（1）金属条板顶棚为轻型不上人吊顶。当吊顶上承受重物或上人检修时，常因荷重能力不够而出现局部变形现象，考虑到局部集中荷载的影响，通常采用以角钢(或圆钢)代替轻便吊筋的方法来解决。可模仿上人吊顶的处理方式，加设一层主搁栅，做为承重杆件。
（2）龙骨兼卡具的轻型条板吊顶，不宜在其特制龙骨上直接悬吊灯具与送风口等设备，应将悬吊灯具与送风口直接与建筑结构固定。
（3）弧形金属条板的吊顶也都有成品的龙骨和条形板材，当顶棚面积大，使用的龙骨及条形板材多时，吊顶加工应按设计要求预制弧形模具，再对吊顶龙骨或条板进行弧形处理。
2、金属方板顶棚构造
1）采用方板吊顶时在顶棚表面设置的灯具、风口、喇叭等易与方板协调一致，与柱、墙边的处理较为方便合理。
2）当方板顶棚采用开放型结构时,还可兼起吊顶的通风效能。
3）方板可以打孔，再在上面衬纸后放置矿棉或玻璃棉的吸声垫，形成吸声顶棚。
金属方板安装的构造有：搁置式和卡入式两种。
搁置式多为T形龙骨，方板四边带翼，搁置后自然形成格子形离缝。
卡入式的金属方板卷边向上，形同有缺口的盒子形式，一般边上轧出凸出的卡口，卡入有夹簧的龙骨中。 如图2—33所示。

图2-33

3、金属挂片吊顶构造
采用特殊的金属吊顶板，称为金属挂片或称垂梁式金属吊顶板，与特制的金属吊挂龙骨相配合，板条作立式安装而成垂直状，组成充分展示其平列长条形图案效果的开敞式吊顶饰面，如图2—34所示。
该吊顶吊挂龙骨的设置中距及吊点间距通常小于等于1500mm，可采用配套的轻型吊件。

图2-34

金属吊顶的形式较多，但基本结构相近，故安装时见具体设计及产品说明书即可
图2—35所示为各种不同形式金属板与龙骨组装示意图。

图2-35

(五) 镜面顶棚装饰构造
w采用镜面玻璃，镜面不锈钢片、条饰面。有空间开阔、生动、富于变化。
w 基本构造：将镜片粘贴在衬板上，再将衬板固定在龙骨上。或采用T型龙骨，将镜片板搁置在龙骨翼缘上。
面板固定：
1、自攻螺丝及金属压条；
2、抛光不锈钢螺钉；
3、直接搁置。
镜面顶棚面板与骨架固定
——金属压条
——装饰螺钉
——搁置式

六、开敞式悬吊式顶棚
开敞式悬吊式顶棚也称格栅类顶棚。是在藻井式顶棚的基础上，发展成的一种独立的吊顶体系。这种吊顶既形成了一个整体又不做罩面封闭，既遮又透，能减少空间的压抑感，使室内空间顶部的照明、通风和声学功能得到较好的满足与改善。
图2-36整体安装示意图（教材P181图7-18a）
格栅类吊顶的安装构造类型：
1、单件吊挂
(1)将单体构件固定在可靠的骨架上，再将骨架用吊杆与结构相连。
适用于构件自身刚度不够，稳定性较差的情况下。
(2) 单体构件，不用骨架支持，直接用吊杆与建筑结构相连(如空腹型铝合金格栅)。
这种预拼装标准构件的安装集骨架和装饰于一身。
单体构件从制作的材料分，有木制格栅构件、金属格栅构件、灯饰构件及塑料构件等。木制构件和金属构件较常用。
2、整体吊挂
单体构件连成整体；再与通长钢管或T形龙骨挂接；再连接吊杆。

图2-36整体安装示意图

开敞式(格栅式)吊顶——由单体构件组合而成
构件形式——木格栅、金属格栅、塑料格片、灯饰构件

1. 木质格栅吊顶构造
用木板、胶合板加工成单体构件，组成格栅式吊顶，其设计风格形式多元化，木板、胶合板具有易于加工成型、质量轻、表面装饰可选择的余地大等优点，在建筑装饰工程中应用较多。
木格栅加工:通常在地面上加工拼装完成，然后再按设计要求托起悬吊。
木构件间连接:常采用钉固、胶粘、榫接以及方木或铁件加强等方法。
木格栅常用于酒店及餐厅等空间的装饰中。
（1）单板方框式木质单体构件
利用宽120-200mm、厚9-15mm的阻燃型胶合板拼接而成，板条间用凹槽插接，插接前凹槽内涂白乳胶。图2-37单板方框式木质单体构件连接（教材P181图7-18b）
（2）骨架单板方框式木质单体构件
是用方木组装方框骨架，然后在骨架两侧装钉厚木阻燃型胶合板。图2-38骨架单板方框式木质单体构件（教材P181图7-19）
（3）单条板式木质单体构件
是用实木或厚木阻燃型胶合板加工成条板，并在上面开孔，然后用木龙骨或轻钢龙骨穿入条板孔洞内，并加以固定。图2-39单条板式木质单体构件（教材P181图7-20）
2.铝合金格栅
一般是以每层0.5mm厚度的薄板加工而成，单体构件有直线型、曲线片型、方块型、三角型、多边型、圆形、挂片等，这种金属格栅顶棚对照明、吸声和通风均能营造良好的条件。图2-40铝合金单体构件的形状（教材P182图7-21）
在格栅上面设置灯具，还可以在一定角度下减少对人的眩光。成品拼装格栅质量很轻，安装也十分方便，用手轻轻一托就可就位。空腹型金属格栅常用在展厅和购物空间中。
铝合金单体构件用插接方式组装好后，安装于铝合金或轻钢主次龙骨上，如图2—41所示。

图2-41

3.灯饰格栅顶棚装饰构造
格栅式顶棚的单体构件，也有同室内的灯光照明布置结合起来使用的，有的甚至全部用灯具组成吊顶，形成别具一格的灯饰格栅。
将照明的灯具加以艺术造型，除了满足照度的要求外，本身也是吊顶装饰形式。
4、装饰网架顶棚
采用不锈钢管、铝合金管等材料制成。
具有造型简洁新颖、结构韵律美、通透感强等特点，但造价较高。
也可在网架顶部设镜面玻璃，在网架内设灯具，可丰富顶棚装饰效果。
装饰网架吊顶
——采用不锈钢管、铝合金管制成网架吊挂于板下

构造要点：
1、网架杆件组合形式与杆件之间的连接
装饰网架一般不是承重网架，所以构件组合形式可根据装饰要求来设计布置。
杆件之间连接：采用承重结构网架相类似的节点球连接；或直接焊接后再用薄板包裹。
2、装饰网架与主体结构的连接
（1）预埋铁件
（2）射钉固定连接板

七、发光式悬吊式顶棚
发光式悬吊式顶棚指饰面板采用磨砂玻璃、夹丝玻璃、有机玻璃、彩绘玻璃等透光材料，内部布置灯具的顶棚，又称发光顶棚。
特点是整体透亮，光线均匀，减少压抑感，且彩绘玻璃图案丰富、装饰效好。但大面积使用时，耗能较多，且技术要求较高，占据较多的空间高度。
发光式悬吊式顶棚的主要构造与做法
1、顶棚骨架布置
为了分别支承灯座和面板，骨架必须设置两层，上下层之间用吊杆连接。
图2-42（教材P183图7-23）
2、顶棚骨架与主体结构连接
将上层骨架用吊杆与主体结构连接，构造做法同一般吊顶
3、透光饰面材料固定
一般采用搁置、承托、螺钉、粘贴等方式与龙骨连接。采用粘贴时应设进人孔和检修走道。图2-43（教材P183图7-24）
发光顶棚——由灯具层和透光面板构成
面板形式：有机透光片、彩绘玻璃等
骨架布置：上层骨架固定灯具，下层骨架承托面板

图2-42

透光面板与骨架连接
——金属压条承托、装饰螺钉固定、T形骨架搁置

图2-43

八、软质悬吊式顶棚
采用灯箱布、绢纱、布幔等软质织物或充气薄膜做饰面层的悬吊式顶棚。
特点是可自由改变形状，别具风格，可营造各种环境气氛，装饰效果丰富。
构造要点：
1、顶棚造型的控制
造型设计以自然流线型为主体。
3、 织物或薄膜的选用

一般选用具有耐腐蚀、防火、强度较高的织物薄膜。进行技术处理。
3、悬挂固定
可悬挂固定在建筑物的楼盖下或侧墙上，设置活动夹具，以便拆装。需要经常改变形状的顶棚，要设轨道，以便移动夹具，改变造型。

九、软膜悬吊式顶棚
软膜天花在19世起创于瑞士，1995年初进入中国市场。软膜天花材料能配合设计师设想创造出不同的平面和立体的形状，并有多种颜色和面料可以选择，软膜天花目前已日趋成为异型吊顶材料的首选材料。
软膜采用特殊的聚氯乙烯材料制成，厚度为0.15mm，通过一次或多次切割成型，并用高频焊接完成。
软膜需要在实地测量出天花尺寸后，在工厂里制作完成。

图2-44

n软膜天花在安装时采用铝合金经过机械挤压成所需形状，然后利用支架固定在工程安装的部位，即可完成所需的任何空间结构要求。
n铝合金专用龙骨其作用是扣住天花软膜，有扁码、F码、双扣码、明码等四种型号，适用于不同的造型。如图2—45所示。

图2-45

软膜柔性天花的专用龙骨除铝合金型材之外，还有由PVC材料制成的专用龙骨及配套型材，其使用更为方便，其安装构造基本原理及方法与铝合金专用龙骨相同，安装基本构造，如图2—46所示。

图2-46

第四节顶棚特殊部位装饰装修构造（教材P184——192）

一、顶棚与照明灯具的构造关系
