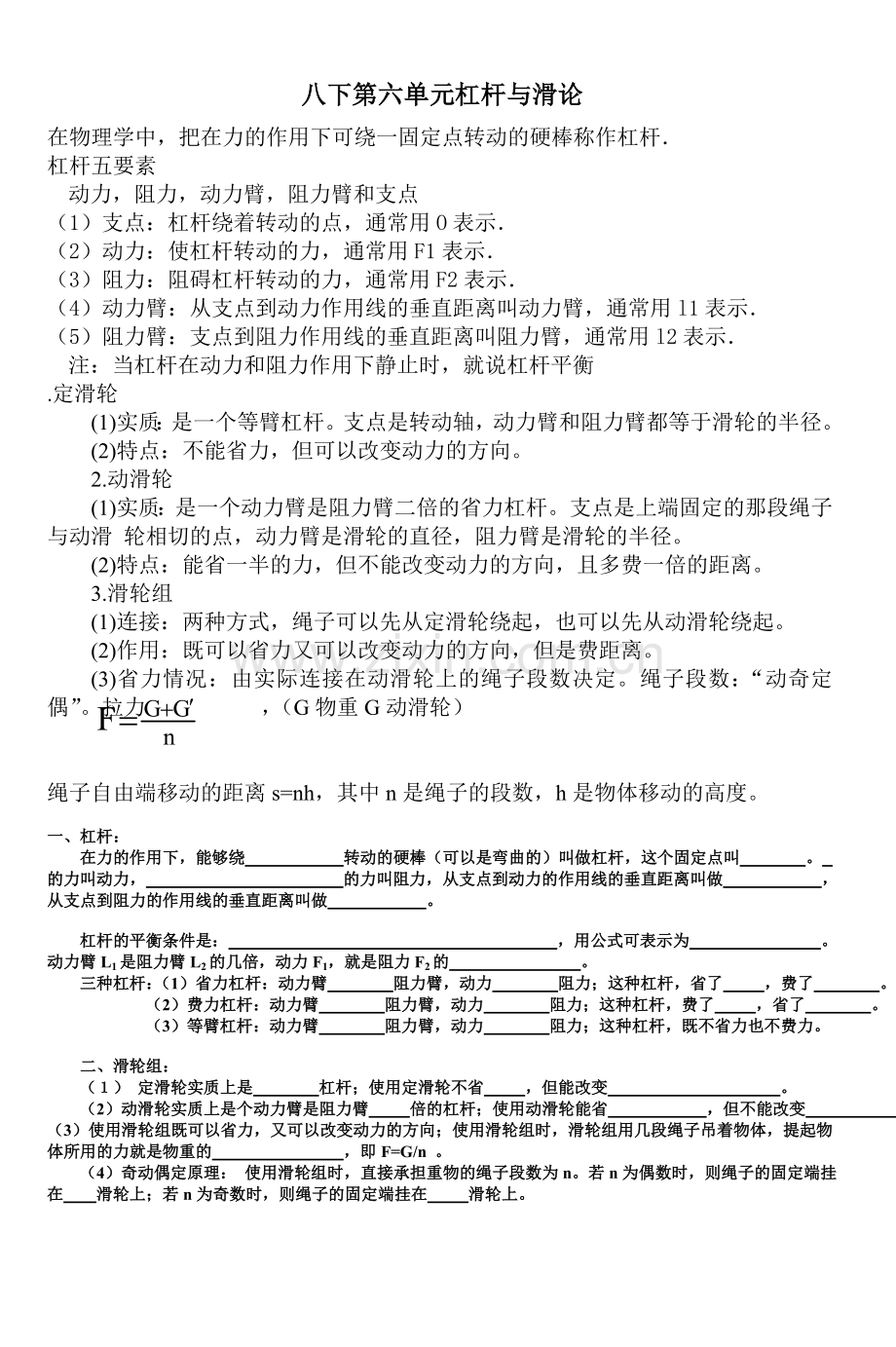

八下第六单元杠杆与滑论
在物理学中，把在力的作用下可绕一固定点转动的硬棒称作杠杆．
杠杆五要素
动力，阻力，动力臂，阻力臂和支点
（1）支点：杠杆绕着转动的点，通常用O表示．
（2）动力：使杠杆转动的力，通常用F1表示．
（3）阻力：阻碍杠杆转动的力，通常用F2表示．
（4）动力臂：从支点到动力作用线的垂直距离叫动力臂，通常用l1表示．
（5）阻力臂：支点到阻力作用线的垂直距离叫阻力臂，通常用l2表示．
注：当杠杆在动力和阻力作用下静止时，就说杠杆平衡
.定滑轮
　　(1)实质：是一个等臂杠杆。支点是转动轴，动力臂和阻力臂都等于滑轮的半径。
　　(2)特点：不能省力，但可以改变动力的方向。
　　2.动滑轮
　　(1)实质：是一个动力臂是阻力臂二倍的省力杠杆。支点是上端固定的那段绳子与动滑 轮相切的点，动力臂是滑轮的直径，阻力臂是滑轮的半径。
　　(2)特点：能省一半的力，但不能改变动力的方向，且多费一倍的距离。
　　3.滑轮组
　　(1)连接：两种方式，绳子可以先从定滑轮绕起，也可以先从动滑轮绕起。
　　(2)作用：既可以省力又可以改变动力的方向，但是费距离。
(3)省力情况：由实际连接在动滑轮上的绳子段数决定。绳子段数：“动奇定偶”。拉力 ，（G物重G动滑轮）

绳子自由端移动的距离s=nh，其中n是绳子的段数，h是物体移动的高度。

一、杠杆：
在力的作用下，能够绕 转动的硬棒（可以是弯曲的）叫做杠杆，这个固定点叫 。
的力叫动力， 的力叫阻力，从支点到动力的作用线的垂直距离叫做 ，从支点到阻力的作用线的垂直距离叫做 。

杠杆的平衡条件是： ，用公式可表示为 。动力臂L1是阻力臂L2的几倍，动力F1，就是阻力F2的 。
三种杠杆：（1）省力杠杆：动力臂 阻力臂，动力 阻力；这种杠杆，省了 ，费了 。
（2）费力杠杆：动力臂 阻力臂，动力 阻力；这种杠杆，费了 ，省了 。
（3）等臂杠杆：动力臂 阻力臂，动力 阻力；这种杠杆，既不省力也不费力。

二、滑轮组：
（１） 定滑轮实质上是 杠杆；使用定滑轮不省 ，但能改变 。
（2）动滑轮实质上是个动力臂是阻力臂 倍的杠杆；使用动滑轮能省 ，但不能改变 。（3）使用滑轮组既可以省力，又可以改变动力的方向；使用滑轮组时，滑轮组用几段绳子吊着物体，提起物体所用的力就是物重的 ，即F=G/n 。
（4）奇动偶定原理： 使用滑轮组时，直接承担重物的绳子段数为n。若n为偶数时，则绳子的固定端挂在 滑轮上；若n为奇数时，则绳子的固定端挂在 滑轮上。

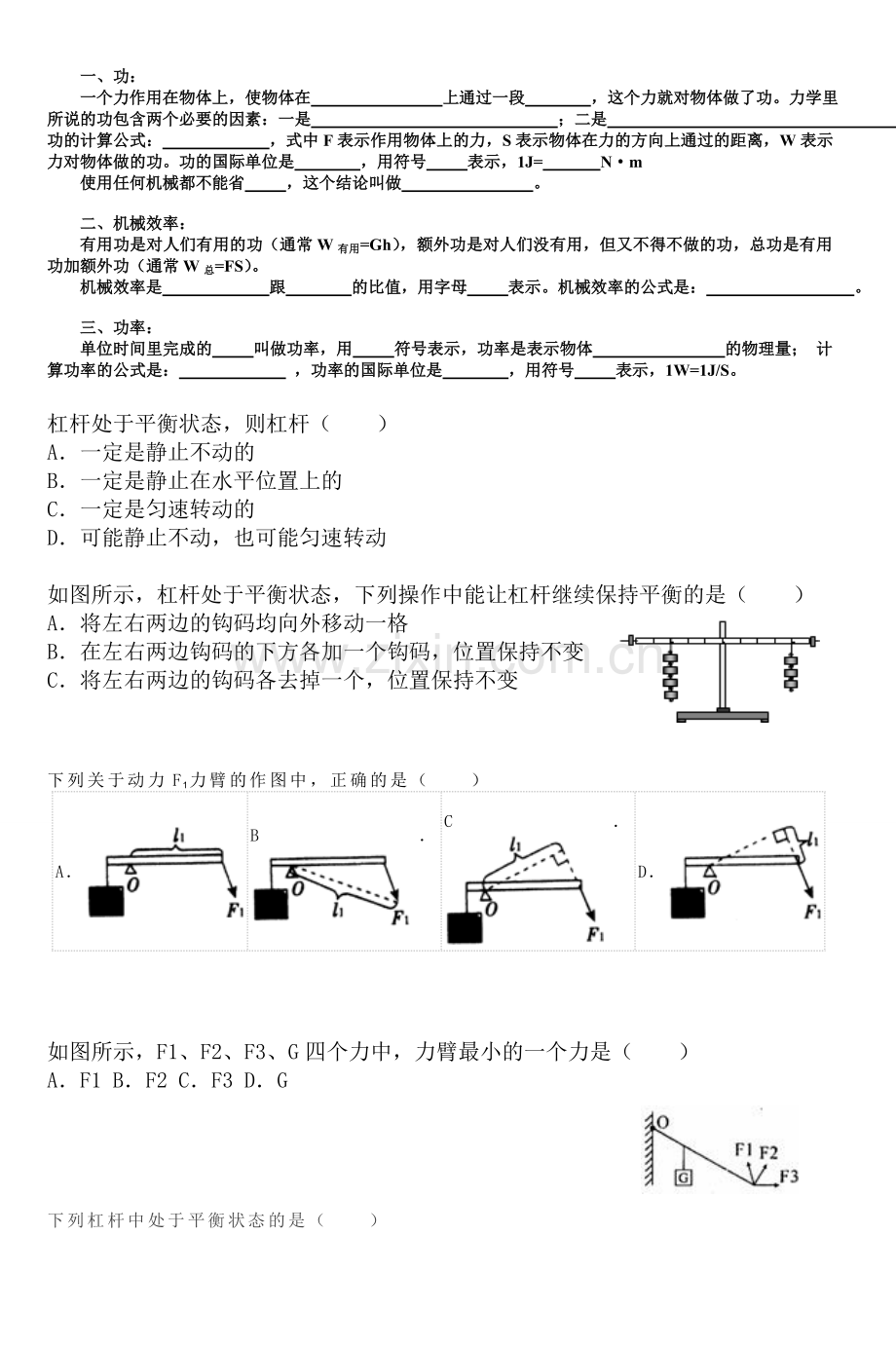

一、功：
一个力作用在物体上，使物体在 上通过一段 ，这个力就对物体做了功。力学里所说的功包含两个必要的因素：一是 ；二是 。功的计算公式： ，式中F表示作用物体上的力，S表示物体在力的方向上通过的距离，W表示力对物体做的功。功的国际单位是 ，用符号 表示，1J= N·m
使用任何机械都不能省 ，这个结论叫做 。

二、机械效率：
有用功是对人们有用的功（通常W有用=Gh），额外功是对人们没有用，但又不得不做的功，总功是有用功加额外功（通常W总=FS）。
机械效率是 跟 的比值，用字母 表示。机械效率的公式是： 。

三、功率：
单位时间里完成的 叫做功率，用 符号表示，功率是表示物体 的物理量； 计算功率的公式是： ，功率的国际单位是 ，用符号 表示，1W=1J/S。

杠杆处于平衡状态，则杠杆（　　）
A．一定是静止不动的
B．一定是静止在水平位置上的
C．一定是匀速转动的
D．可能静止不动，也可能匀速转动

如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持平衡的是（　　）
A．将左右两边的钩码均向外移动一格
B．在左右两边钩码的下方各加一个钩码，位置保持不变
C．将左右两边的钩码各去掉一个，位置保持不变

下列关于动力F1力臂的作图中，正确的是（　　）
A．
B．
C．
D．

如图所示，F1、F2、F3、G四个力中，力臂最小的一个力是（　　）
A．F1 B．F2 C．F3 D．G

下列杠杆中处于平衡状态的是（　　）
A．
B．
C．
D．

要用滑轮组匀速提起重为1250N的重物，而串绕滑轮组的绳子最多只能承受250N的拉力．若不计摩擦和滑轮重，则该滑轮组中至少有（　　）
A．一只定滑轮和两只动滑轮 B．两只定滑轮和三只动滑轮
C．两只定滑轮和两只动滑轮 D．三只定滑轮和两只动滑轮
如图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中用力最小的是（　　）
A．
B．
C．
D．
如图所示，甲、乙两滑轮组，它们吊着的物体重都是900N，作用在绳端的力分别为F甲和F乙．若不考虑滑轮本身受到的重力和摩擦力，当滑轮组处于平衡状态时，F甲与F乙的比是（　　）
A．2
3

B．3
2

C．1
2

D．2
1

如图所示，滑轮组牵引重50N的物体A在水平地面上匀速滑动，所用拉力F=20N，不计绳重和滑轮重，则重物A与地面之间的摩擦力是（　　）
A．40N B．50N C．60N D．100N

如图所示，用一个动滑轮提升重物（不计摩擦），已知物重为G=200N，滑轮重G/=40N，使重物匀速上升1m，则下列结论中正确的是（　　）
A．F=440N，力向上移动2m
B．F=140N，力向上移动2m
C．F=440N，力向上移动0.5m
D．F=480N，力向上移动0.5m

A．G1=2G2
B．G1=G2
C．2G1=G2
D．G1=3G2
如图所示，不计摩擦及滑轮重，重为G1、G2的两个物体现在处于静止，则（　　）

用某滑轮组提升重物，已知重物和动滑轮的总重由5段绳子承担，绳重和摩擦不计，动滑轮共重20N．若在匀速提升重物时，绳端的拉力是100N，则被提升的重力为（　　）
A．400N B．480N C．500N D．520N

用一个动滑轮和一个定滑轮组成的滑轮组来提升重物，已知作用于绳端拉力是40N，不计滑轮自重及摩擦，则被提起的物重可能是（　　）
A．40N B．80N C．160N D．200N

小衡同学的最大拉力是400 N，他想站在地上将重900N的物体提起2 m，请你在图中选择可能的装置，帮他绕上绳子组成滑轮组解决问题（动滑轮重不计）（　　）

A．只能选丁
B．只能选丙和丁
C．可能选乙、丙、丁
D．甲、乙、丙、丁都能选
用定滑轮匀速提升重物，所用拉力的方向如图所示，不计摩擦，比较拉力F1、F2、F3的大小（　　）
A．F1＞F2＞F3 B．F1=F2=F3 C．F1＜F2＜F3 D．F1＞F2＞F3

用图所示的装置匀速提起一个物体，弹簧测力计的示数为2N，若不计摩擦和滑轮自重，则该物体重为（　　）
A．1N B．2N C．4N D．8N
