武汉恒隆广场发展项目
土壤电阻率测试方案

湖北中南勘察基础工程有限公司
二○一三年九月

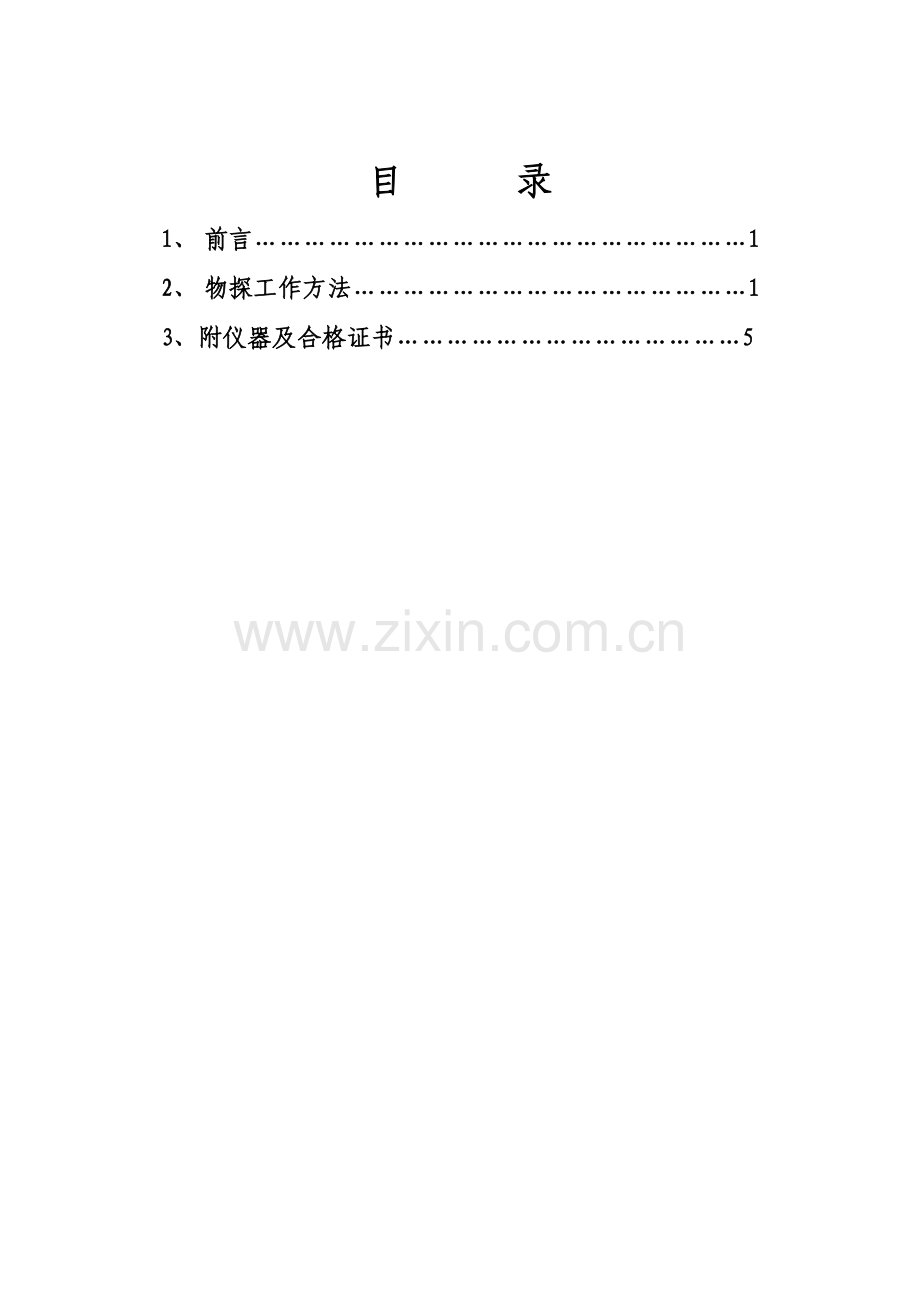

目 录

1、 前言……………………………………………………1

2、 物探工作方法…………………………………………1

3、附仪器及合格证书……………………………………5

武汉恒隆广场发展项目土壤电阻率测试方案
1、前言
受委托，我公司对武汉恒隆广场发展项目测量工程作土壤电阻率测试，方法用对称四极法的温纳装置进行了测试；目的是查明土壤电阻率分布规律，为桩基础铺设提供土层电性依据。工作地点位于汉口武广附近，本次测试拟作20个测点，各测试点号及具体位置见物探测点平面布置图。
本次物探工作主要遵循的主要技术标准如下：
①《油气田及管道岩土工程勘察规范》（SY/T0053-2004）；
②《岩土工程勘察规范》（GB50021-2001）；
③《电阻率测深法技术规程》（DZ/T0072-93）（国土资源部）；
④《城市工程地球物理探测规范》（CJJ7-2007）
2、物探工作方法
2.1、工作原理
电阻率法是以岩土体导电性差异为物理基础的一种勘探方法，通过研究在人工电场作用下介质传导电流的分布规律，探测一定深度范围内不同电性地质体引起的异常特征，根据视电阻率的相对值或梯度变化来推测地质异常体，从而达到地质解释的目的。其直接测量的数据是电流I和电压△U，根据公式ρ=K*△U/I计算土壤电阻率。
本次测量的温纳装置电极排列如下图所示：

图中AM=MN=NB=a（MO=ON），O点位于MN中点，其装置系数K =2πa。
2.2、数据采集及装置选择
采用美国生产的STING R1电法仪(合格证见附件)。其特点是自动化程度高、信噪比高，数据重现性好，数据采集误差δmax要求控制在2%之内。
工作中拟采用温纳装置，ABmax=120m，电极距选择见下表：
AB(m)
6
12
18
24
30
36
MN(m)
2
4
6
8
10
12
AB(m)
42
48
54
60
75
90
MN(m)
14
16
18
20
25
30
注：上表中MN距等于测试深度“a”；A、B为供电电极，M、N为测量电极。
2.3、技术要求
电极插入深度以5～15cm（小于AB电极距1/20），AB极距为6～24，电极入土深度约5cm，AB极距为30～48，电极入土深度约10cm，AB极距为54～90，电极入土深度约15cm；在旱燥天气及环境下进行外业测试；已核对市政管网记录，没有任何管网通过测区。

附 STING R1电法仪合格证
