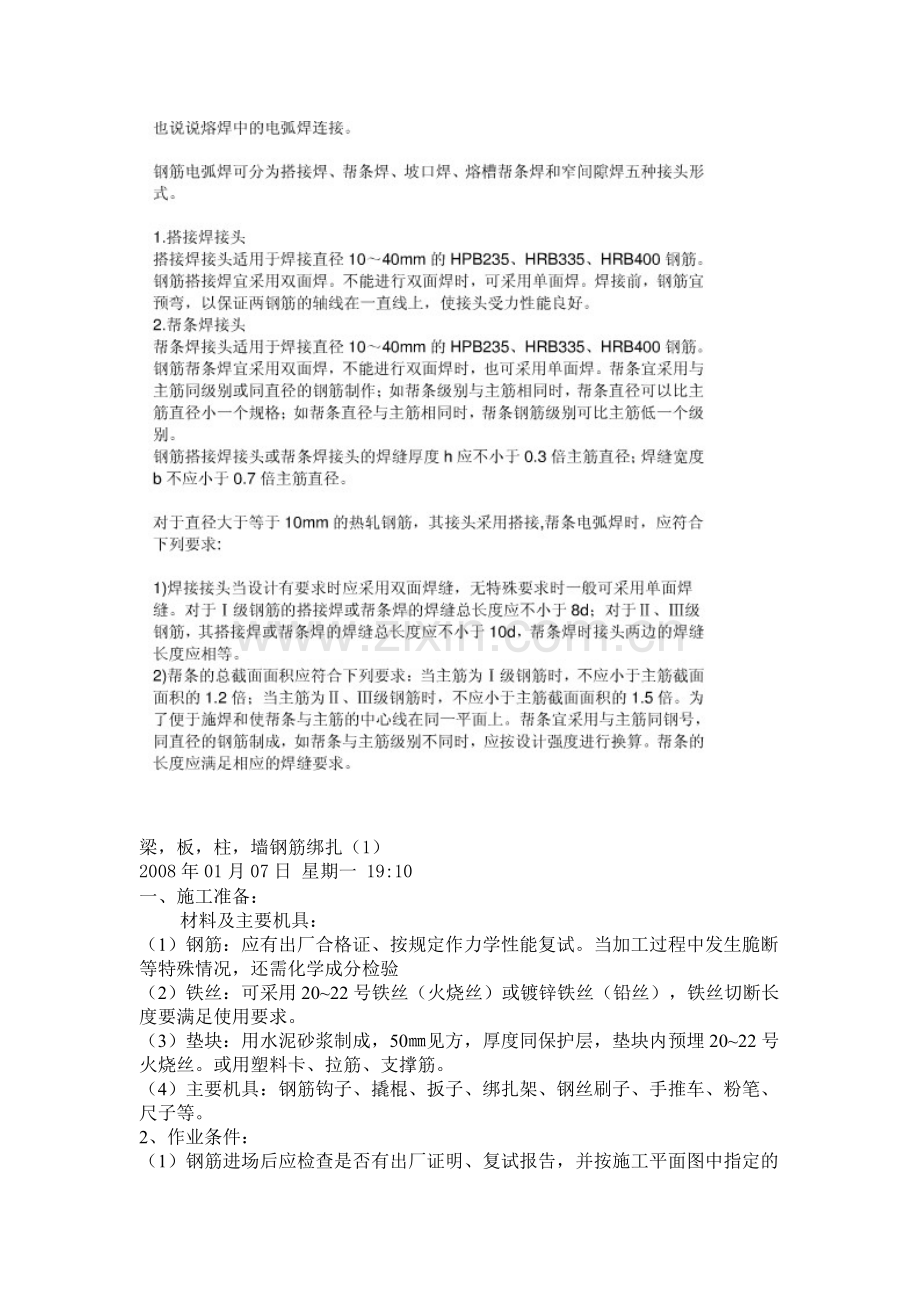

梁，板，柱，墙钢筋绑扎（1）
2008年01月07日 星期一 19:10
一、施工准备：
1、              材料及主要机具：
（1）钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需化学成分检验
（2）铁丝：可采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝），铁丝切断长度要满足使用要求。
（3）垫块：用水泥砂浆制成，50㎜见方，厚度同保护层，垫块内预埋20~22号火烧丝。或用塑料卡、拉筋、支撑筋。
（4）主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
2、作业条件：

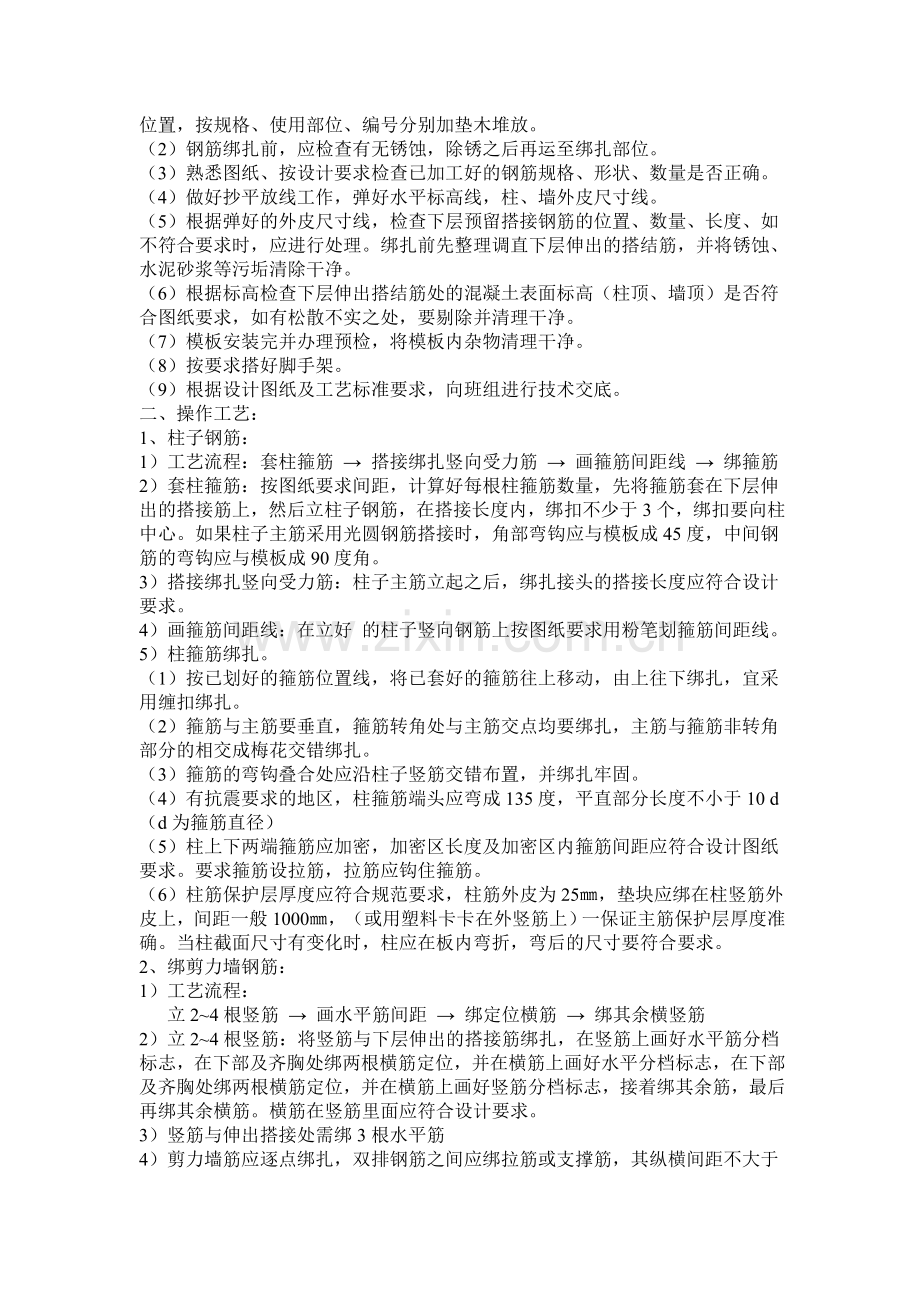

（1）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。
（2）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
（3）熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
（4）做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
（5）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度、如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭结筋，并将锈蚀、水泥砂浆等污垢清除干净。
（6）根据标高检查下层伸出搭结筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。
（7）模板安装完并办理预检，将模板内杂物清理干净。
（8）按要求搭好脚手架。
（9）根据设计图纸及工艺标准要求，向班组进行技术交底。
二、操作工艺：
1、柱子钢筋：
1）工艺流程：套柱箍筋 → 搭接绑扎竖向受力筋 → 画箍筋间距线 → 绑箍筋
2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度，中间钢筋的弯钩应与模板成90度角。
3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。
4）画箍筋间距线：在立好 的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。
5）柱箍筋绑扎。
（1）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交成梅花交错绑扎。
（3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。
（4）有抗震要求的地区，柱箍筋端头应弯成135度，平直部分长度不小于10 d（d为箍筋直径）
（5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。要求箍筋设拉筋，拉筋应钩住箍筋。
（6）柱筋保护层厚度应符合规范要求，柱筋外皮为25㎜，垫块应绑在柱竖筋外皮上，间距一般1000㎜，（或用塑料卡卡在外竖筋上）一保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合要求。
2、绑剪力墙钢筋：
1）工艺流程：
立2~4根竖筋 → 画水平筋间距 → 绑定位横筋 → 绑其余横竖筋
2）立2~4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好水平分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余筋，最后再绑其余横筋。横筋在竖筋里面应符合设计要求。
3）竖筋与伸出搭接处需绑3根水平筋
4）剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600㎜，钢筋外皮绑扎垫块或用塑料卡。
5）剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或规范的规定。
7）合模后对伸出的竖向钢筋应进行修整，宜在搭接处绑一道横筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。
3、梁钢筋绑扎：
1）工艺流程：画主次梁箍筋间距 → 放主梁次梁箍筋 → 穿主梁底层纵筋 → 及弯及弯起筋 → 穿次粮底层纵筋并与箍筋固定 → 穿主梁上层纵向架立筋 → 按箍筋间距绑扎 → 穿次梁上层纵向钢筋 按箍筋间距绑扎 → 模外绑扎（想在梁模板上口绑扎成型后再入模内）：→ 画箍筋间距 → 在主次梁模板上口铺横杆数根 → 在横柑上画放箍筋 → 穿主梁下层纵筋 →穿次梁下层钢筋 → 穿主梁上层钢筋 → 按箍筋间距绑扎 穿次梁上层纵筋 → 按箍筋间距绑扎 → 抽出横柑落骨架于模板内
2）在梁侧模板上画出箍筋间距，摆放箍筋。
3）先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定的间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。
4）框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。
5）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。
6）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直部分长度为10d，如作成封闭箍时，单面焊缝长度为5 d。
7）梁端第一个箍筋应设置在距离柱节点边缘50㎜处。梁端与柱交接处箍筋应加密，其间距与加密区长度均长度要符合设计要求。
8）在主、次梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。
9）梁筋的搭接：梁的受力钢筋直径等于或大于22㎜时，宜采用焊接接头，小于22㎜，可采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯距处，受拉区域内Ⅰ级钢筋绑扎接头的末端做弯钩（Ⅱ级钢筋可不做弯钩），搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不大于50%。
10，主梁与次梁的上部纵向钢筋相遇处，次梁钢筋应放在主梁钢筋之上。
13，板与次梁、主梁交叉处，板的钢筋应在上，次梁的钢筋居中，主梁的钢筋在下。
4、板钢筋绑扎：
1）工艺流程：
清理模板 → 模板上画线 → 绑板下受力筋 → 绑负弯矩钢筋
2）清理模板上面的杂物，板钢筋绑扎前应修整模板，用粉笔在模板上划好主筋，分布筋间距。
3）按划好的间距，先摆放受力主筋、后放分不筋。预埋件、电线管、预留孔等及时配合安装并固定。
4）在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。
5）绑扎板筋时一般用顺口或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。如板为双层钢筋，两层筋之间须加钢筋马镫以确保上部钢筋的位置。负弯距钢筋每个相交点均要绑扎。
6）在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，如设计无要求时，板的保护层厚度应为15毫米，钢筋搭接长度与搭接位置的要求与前面所述梁相同。6）底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。。
7板上下层钢筋有接头时，应按规范要求错开。其位置和搭接长度均须要符合规范要求和设计要求。
8钢筋绑扎后应随即垫好沙浆垫块。
9摆放钢筋马凳或钢筋支架后即可绑扎上层钢筋的纵横两个方向定位钢筋，并在定位钢筋上画分档标志。然后穿放纵横钢筋，绑扎方法同下层钢筋。
10划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5㎝，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）。
6）剪力墙水平筋在两端头、转角、十字节点、联梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。
