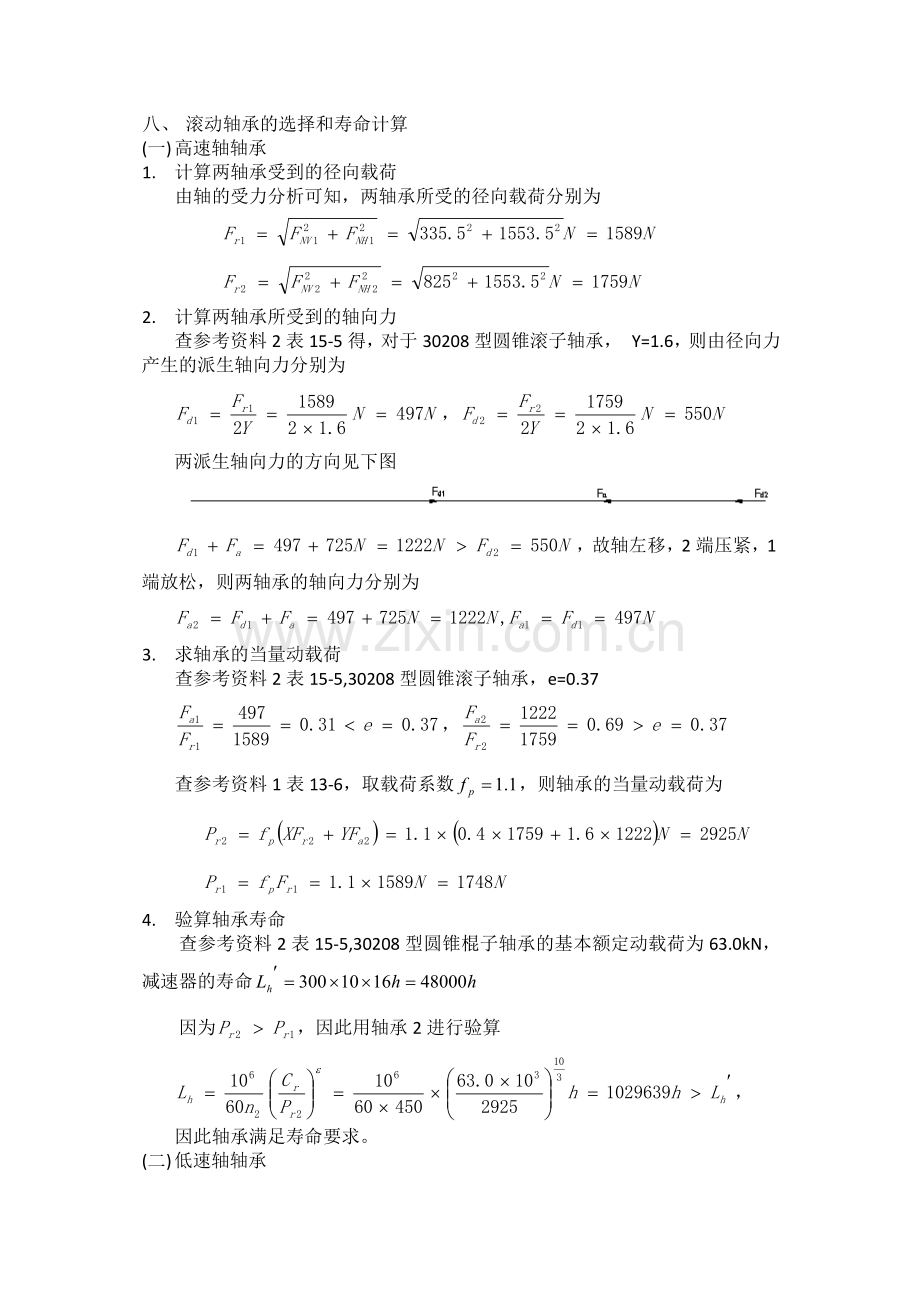

八、 滚动轴承的选择和寿命计算
(一) 高速轴轴承
1. 计算两轴承受到的径向载荷
由轴的受力分析可知，两轴承所受的径向载荷分别为

2. 计算两轴承所受到的轴向力
查参考资料2表15-5得，对于30208型圆锥滚子轴承， Y=1.6，则由径向力产生的派生轴向力分别为
，
两派生轴向力的方向见下图

，故轴左移，2端压紧，1端放松，则两轴承的轴向力分别为

3. 求轴承的当量动载荷
查参考资料2表15-5,30208型圆锥滚子轴承，e=0.37
，
查参考资料1表13-6，取载荷系数，则轴承的当量动载荷为

4. 验算轴承寿命
查参考资料2表15-5,30208型圆锥棍子轴承的基本额定动载荷为63.0kN，减速器的寿命
因为，因此用轴承2进行验算
，
因此轴承满足寿命要求。

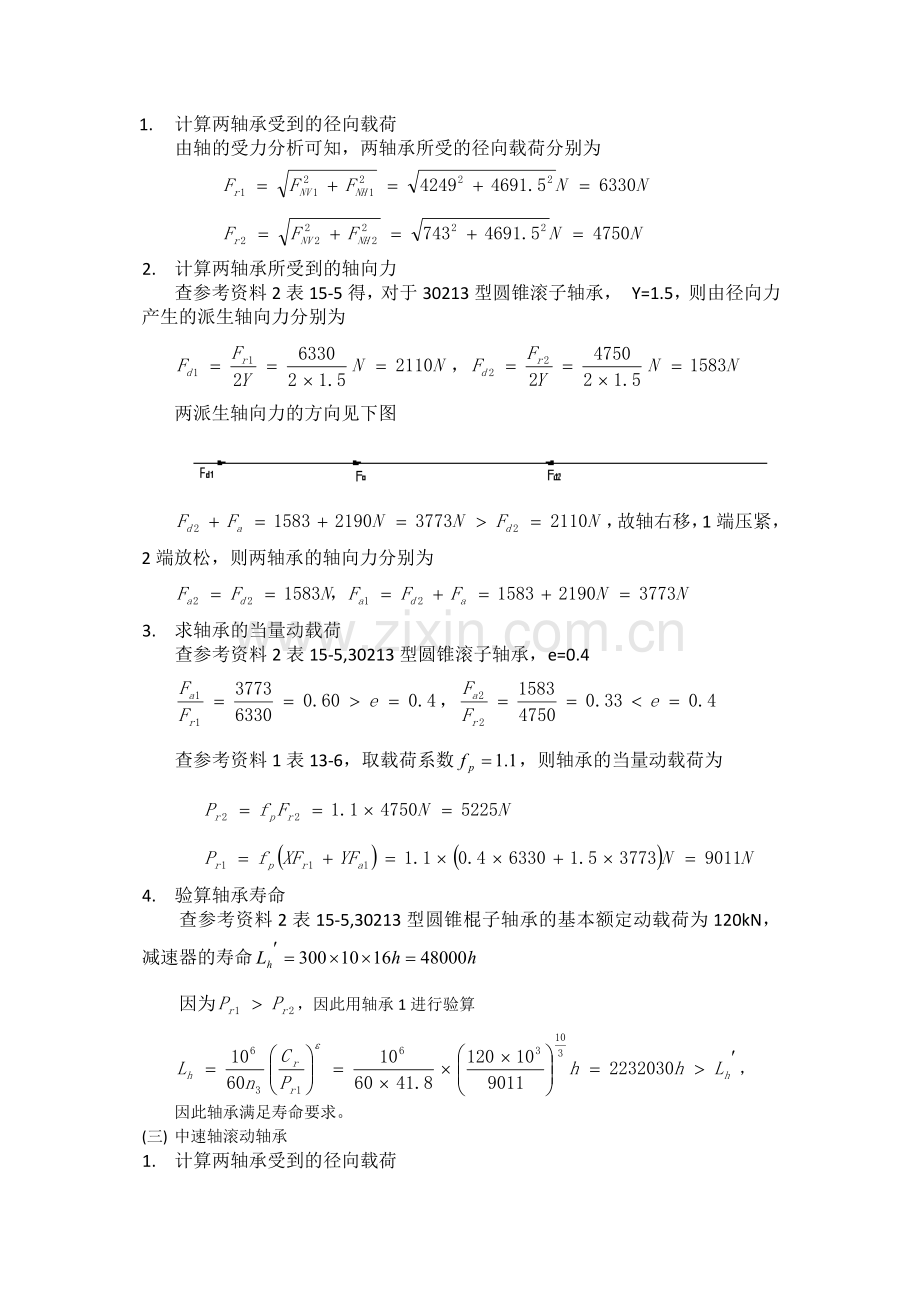

(二) 低速轴轴承
1. 计算两轴承受到的径向载荷
由轴的受力分析可知，两轴承所受的径向载荷分别为

2. 计算两轴承所受到的轴向力
查参考资料2表15-5得，对于30213型圆锥滚子轴承， Y=1.5，则由径向力产生的派生轴向力分别为
，
两派生轴向力的方向见下图

，故轴右移，1端压紧，2端放松，则两轴承的轴向力分别为

3. 求轴承的当量动载荷
查参考资料2表15-5,30213型圆锥滚子轴承，e=0.4
，
查参考资料1表13-6，取载荷系数，则轴承的当量动载荷为

4. 验算轴承寿命
查参考资料2表15-5,30213型圆锥棍子轴承的基本额定动载荷为120kN，减速器的寿命
因为，因此用轴承1进行验算
，
因此轴承满足寿命要求。
(三) 中速轴滚动轴承
1. 计算两轴承受到的径向载荷
由轴的受力分析可知，两轴承所受的径向载荷分别为

2. 计算两轴承所受到的轴向力
查参考资料2表15-5得，对于30209型圆锥滚子轴承， Y=1.5，则由径向力产生的派生轴向力分别为
，
两派生轴向力的方向见下图
，故轴左移，2端压紧，1端放松，则两轴承的轴向力分别为

3. 求轴承的当量动载荷
查参考资料2表15-5,30209型圆锥滚子轴承，e=0.4
，
查参考资料1表13-6，取载荷系数，则轴承的当量动载荷为

4. 验算轴承寿命
查参考资料2表15-5,30209型圆锥棍子轴承的基本额定动载荷为67.8kN，减速器的寿命
因为，因此用轴承2进行验算
，
因此轴承满足寿命要求。
九、 键连接的选择和校核计算
查参考资料1表6-2，取
1. 高速轴上带轮上的键
选用GB/T 1096 普通平键
，
故安全
2. 高速轴上带轮上的键
选用GB/T 1096 普通平键
，
故安全
3. 中速轴上大齿轮上的键
选用GB/T 1096 普通平键
，
故安全
4. 中速轴上小齿轮上的键
选用GB/T 1096 普通平键
，
故安全
5. 低速轴上大齿轮上的键
选用GB/T 1096 普通平键
，
不安全，换用平头平键，考虑键槽比键长要长，以及该轴段的长度，取键长为63mm，校核：
，安全
6. 低速轴上联轴器上的键
选用GB/T 1096 普通平键 C
