CE标准电厂烟风道膨胀节
一、概述
电厂火电机组的锅炉烟风道系统膨胀节是长期工作在相对恶劣工况环境中柔性补偿元件，它不仅应具有良好的系统三维热补偿性能还应在系统中具有较小的反推力。耐温，耐腐蚀、减震和长期稳定工作在复杂力系中的能力。所以，烟风道膨胀节产品的选用直接关系到电厂锅炉热效率和发电成本，同时也涉及到厂区环境保护等诸多环节。
传统的烟风道矩形膨胀节由于制造工艺限制，拐角设计多为斜角拼焊或代波切点圆角拼焊，见图（**A、B）焊缝处于应力风险区内，在烟风道复杂热变形力系中极易破裂，也更加剧了产品应力腐蚀断裂和疲劳腐蚀断裂趋势。目前国内许多运行中的电厂锅炉烟风道矩形膨胀节是在破裂状态下维持工作。矩形拐角处布满了补焊痕迹，但仍存在拐角10mm～15mm裂口，虽经停机补焊，一量机组开机运行马上拉开，直至下一次停机检修，再次补焊，甚至在无法反复补焊时，干脆用铁板焊接封死，使膨胀节完全失去应有的功能和作用。给锅炉工人和维修工人带来许多麻烦，也造成不小的经济损失。

美国“CE”标准“V”型膨胀节（见图**C）从几何形状，应力处理、材料选用等方面克服了国内传统膨胀节的固有缺陷，波纹管设计为大波高小波距，增加了波纹管的长度的柔性，从而降低了矩形波纹管的压缩反推力。矩形转角采用整体材料一次性拉弯成型，保证了矩形波纹管拼装焊缝远离应力风险区，原材料选用优质不锈钢冷轧耐候，耐蚀钢。因此，产品在系统热运行中，波纹管局部变形均匀，没有变形死角，有效的回避了区域性高压力破坏风险，减缓了应力断裂趋势，提高了烟风管道膨胀节的使用寿命，在产品许用热补偿量和许用热循环寿命条件下，基本做到了免维护运行。与通用圆形波纹管一样，“CE”标准矩形波纹管既可以制成单向量位移单体膨胀节（见图**），也可以制成适应系统复杂力系的三维膨胀节，以满足电厂烟风道系统各种热补偿工况的工作需要。见图 。

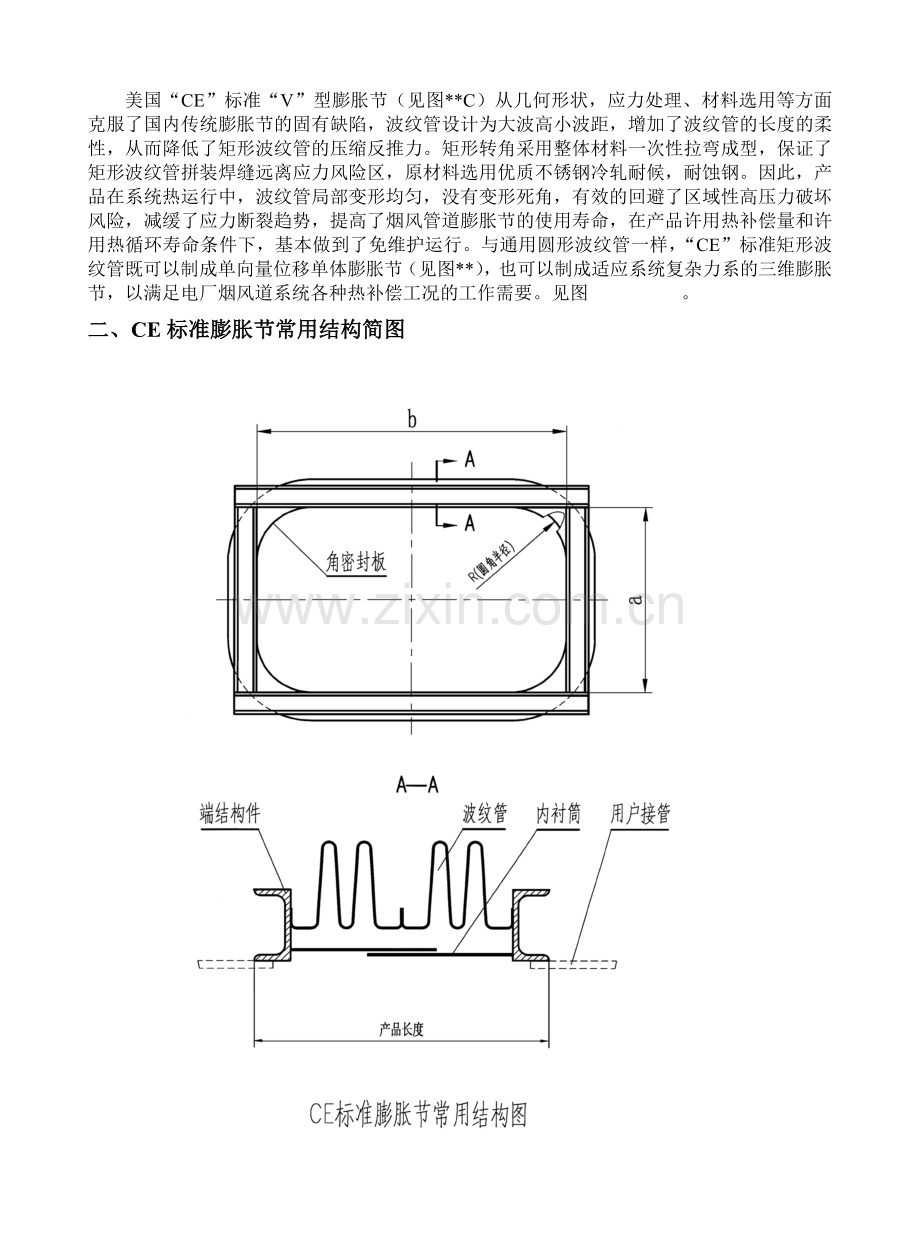

二、CE标准膨胀节常用结构简图

三、“CE”标准膨胀节波形参数
波高
波形
h
b
q
t
R至内
边半径
单波
补偿
单波
钢度
适用范围
半
高
型
单波
108
80
59
1.5
300

矩形通风道横截面积小于4.6m2或一边小于1.2mm(但应大于0.6m)
双波
108
139
1.5
300

全
高
型
单波
216
186
86.4
2.6
600

上述条件外,
一切矩形风道
双波
216
272
2.6
600

全高单波 全高双波

半高单波 半高双波

四、“CE”标准膨胀节安装注意事项
本产品在安装前根据使用条件可以进行预冷拉，经冷拉处理后可以显著降低膨胀节在热态下所承受的推力，增强了产品在线使用稳定性。“CE”标准矩形膨胀节的冷拉一般应注意以下几点：
1、 膨胀节的冷拉必须在设计人员或设计文件指导下进行。
2、 冷拉方向与热位移方向相反，冷拉方向和冷拉参数值在实施时给予保证，并明示方向核对检查。
3、 冷拉值En可用下式进行测算。
En=E×R/100（mm）
式中 En—冷拉值
E—当量位移
R—冷拉系数，一般推荐0.5以下
五、设计选型及标注示例
