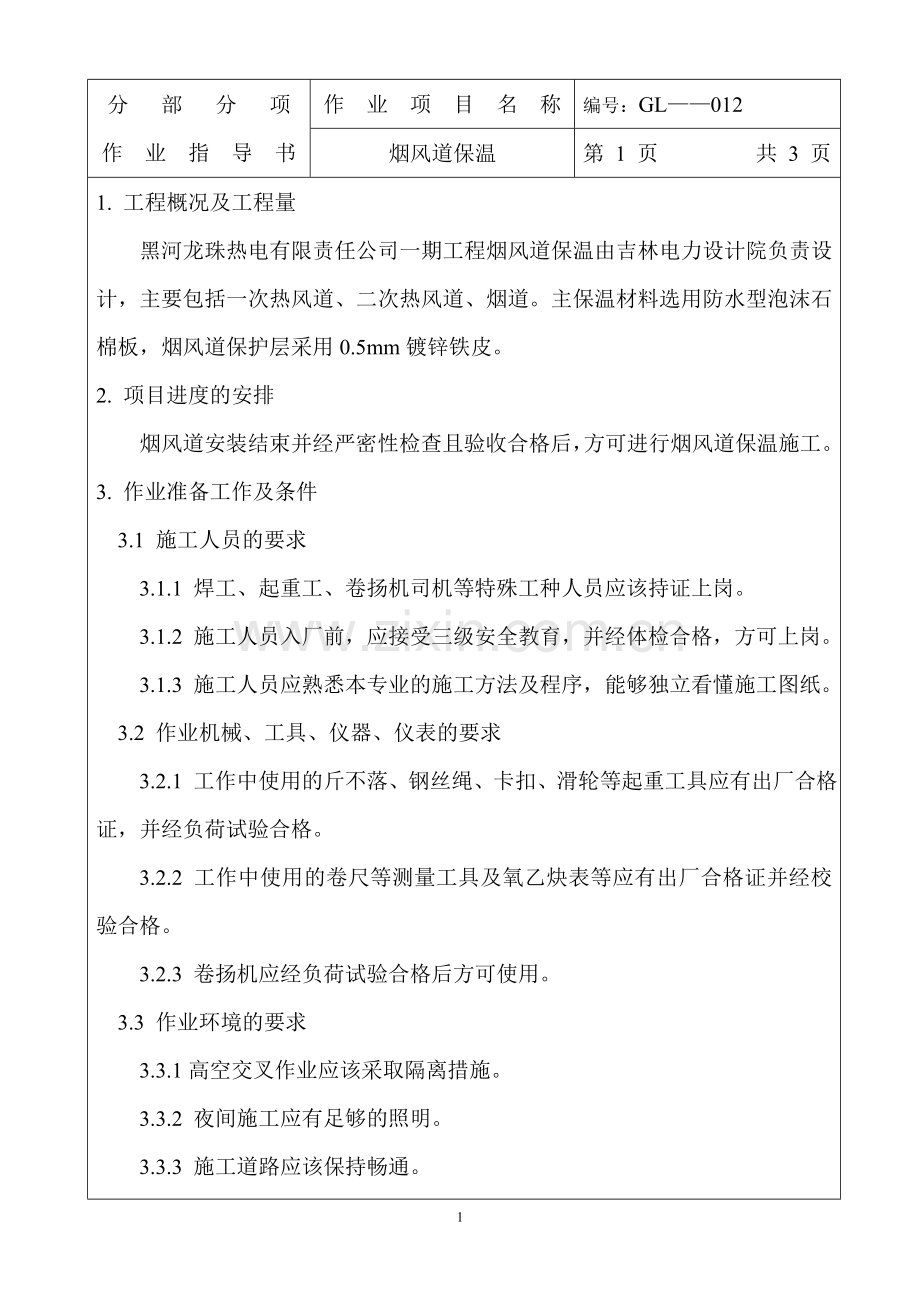

锅炉烟风道保温作业指导书.doc

分 部 分 项
作 业 指 导 书
作 业 项 目 名 称
编号：GL——012
烟风道保温
第 1 页 共 3 页
1. 工程概况及工程量
黑河龙珠热电有限责任公司一期工程烟风道保温由吉林电力设计院负责设计，主要包括一次热风道、二次热风道、烟道。主保温材料选用防水型泡沫石棉板，烟风道保护层采用0.5mm镀锌铁皮。
2. 项目进度的安排
烟风道安装结束并经严密性检查且验收合格后，方可进行烟风道保温施工。
3. 作业准备工作及条件
3.1 施工人员的要求
3.1.1 焊工、起重工、卷扬机司机等特殊工种人员应该持证上岗。
3.1.2 施工人员入厂前，应接受三级安全教育，并经体检合格，方可上岗。
3.1.3 施工人员应熟悉本专业的施工方法及程序，能够独立看懂施工图纸。
3.2 作业机械、工具、仪器、仪表的要求
3.2.1 工作中使用的斤不落、钢丝绳、卡扣、滑轮等起重工具应有出厂合格证，并经负荷试验合格。
3.2.2 工作中使用的卷尺等测量工具及氧乙炔表等应有出厂合格证并经校验合格。
3.2.3 卷扬机应经负荷试验合格后方可使用。
3.3 作业环境的要求
3.3.1高空交叉作业应该采取隔离措施。
3.3.2 夜间施工应有足够的照明。
3.3.3 施工道路应该保持畅通。

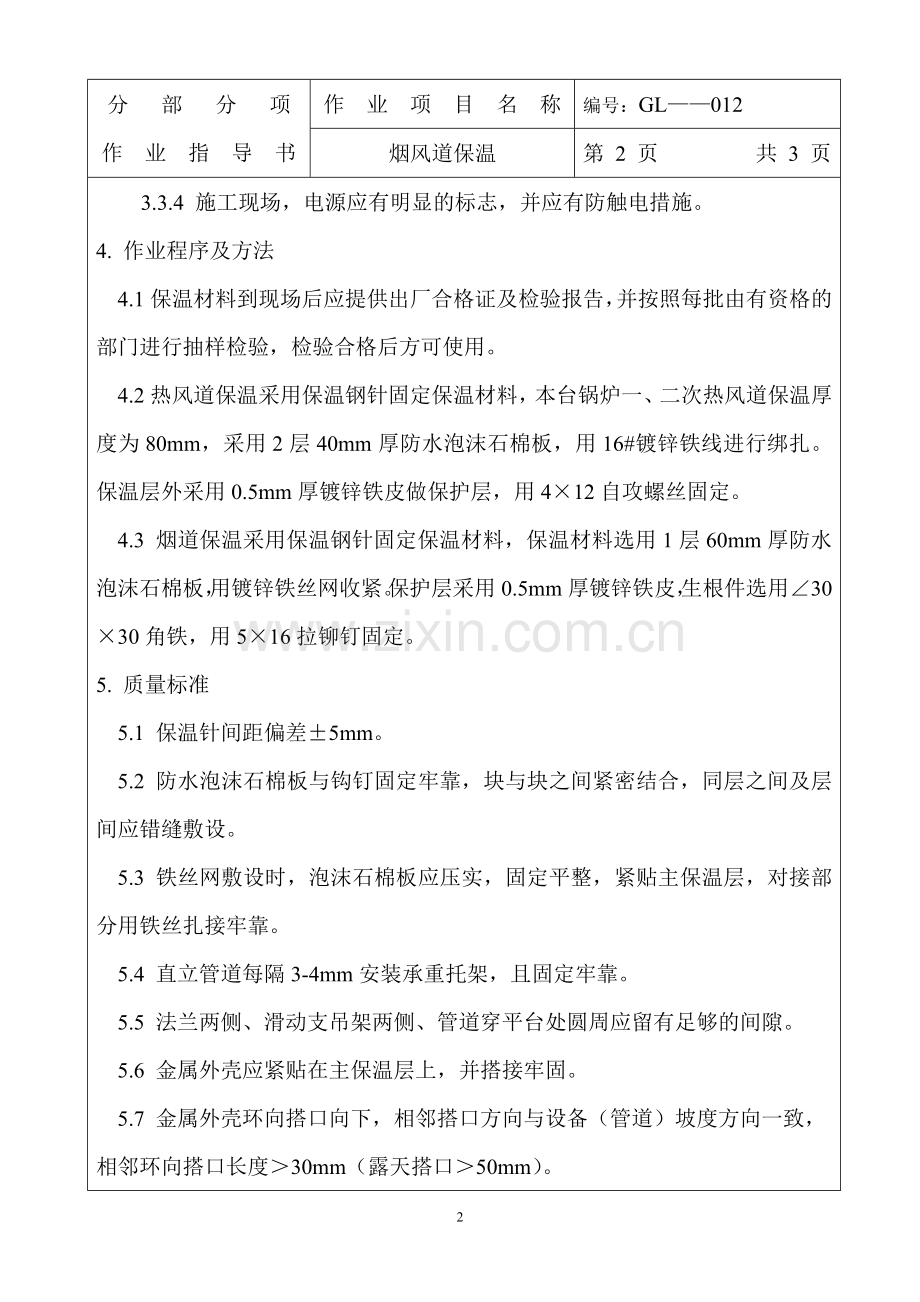

分 部 分 项
作 业 指 导 书
作 业 项 目 名 称
编号：GL——012
烟风道保温
第 2 页 共 3 页
3.3.4 施工现场，电源应有明显的标志，并应有防触电措施。
4. 作业程序及方法
4.1保温材料到现场后应提供出厂合格证及检验报告，并按照每批由有资格的部门进行抽样检验，检验合格后方可使用。
4.2热风道保温采用保温钢针固定保温材料，本台锅炉一、二次热风道保温厚度为80mm，采用2层40mm厚防水泡沫石棉板，用16#镀锌铁线进行绑扎。保温层外采用0.5mm厚镀锌铁皮做保护层，用4×12自攻螺丝固定。
4.3 烟道保温采用保温钢针固定保温材料，保温材料选用1层60mm厚防水泡沫石棉板，用镀锌铁丝网收紧。保护层采用0.5mm厚镀锌铁皮，生根件选用∠30×30角铁，用5×16拉铆钉固定。
5. 质量标准
5.1 保温针间距偏差±5mm。
5.2 防水泡沫石棉板与钩钉固定牢靠，块与块之间紧密结合，同层之间及层间应错缝敷设。
5.3 铁丝网敷设时，泡沫石棉板应压实，固定平整，紧贴主保温层，对接部分用铁丝扎接牢靠。
5.4 直立管道每隔3-4mm安装承重托架，且固定牢靠。
5.5 法兰两侧、滑动支吊架两侧、管道穿平台处圆周应留有足够的间隙。
5.6 金属外壳应紧贴在主保温层上，并搭接牢固。
5.7 金属外壳环向搭口向下，相邻搭口方向与设备（管道）坡度方向一致，
相邻环向搭口长度＞30mm（露天搭口＞50mm）。
分 部 分 项
作 业 指 导 书
作 业 项 目 名 称
编号：GL——012
烟风道保温
第 3 页 共 3 页
5.8金属外壳搭接应采用大小线咬口，并划出圆线筋条，然后采用自攻螺丝螺丝固定。
5.9金属外壳搭接尺寸≥75mm。
6. 安全措施
6.1 进入施工现场必须正确佩带安全帽。
6.2 高处作业必须扎好安全带，且将安全带挂到上方牢固可靠处。
6.3 保温脚手架应由专业人员搭设，经检查合格后方准挂牌使用，在使用过
程中应定期进行维护，脚手架不准超荷载使用，脚手架上不准堆放保温材料。脚手架使用的跳板必须绑扎牢固，杜绝探头跳现象发生。
6.4 卷扬机司机应持证上岗，卷扬机应定期进行检查，严禁超负荷使用。如卷扬机上的钢丝绳有破股现象严禁使用。
6.5 使用电动工具时严禁乱接电源，转动工具转动方向不得对着人员。
6.6 工作中使用的斤不落、、滑轮、钢丝绳应进行严格检查，合格后方可使用。
6.7 小型工具应系安全绳，传递时严禁抛掷。
6.8 使用电火焊时，应戴白光镜。打磨时，应戴防护眼镜。
6.9 施工过程中应该防止保温钢针扎伤。
6.10 高空交叉作业应该采取防护措施，如上方或下方有其他施工人员，应该搭设隔离棚。
6.11 保温材料应在指定地点进行拆箱并及时运走，防止火灾事故发生。
6.12 坚持文明施工，保持现场整洁，垃圾和废料应放到指定地点并及时进清除，做到“工完、料尽、场地清”。
