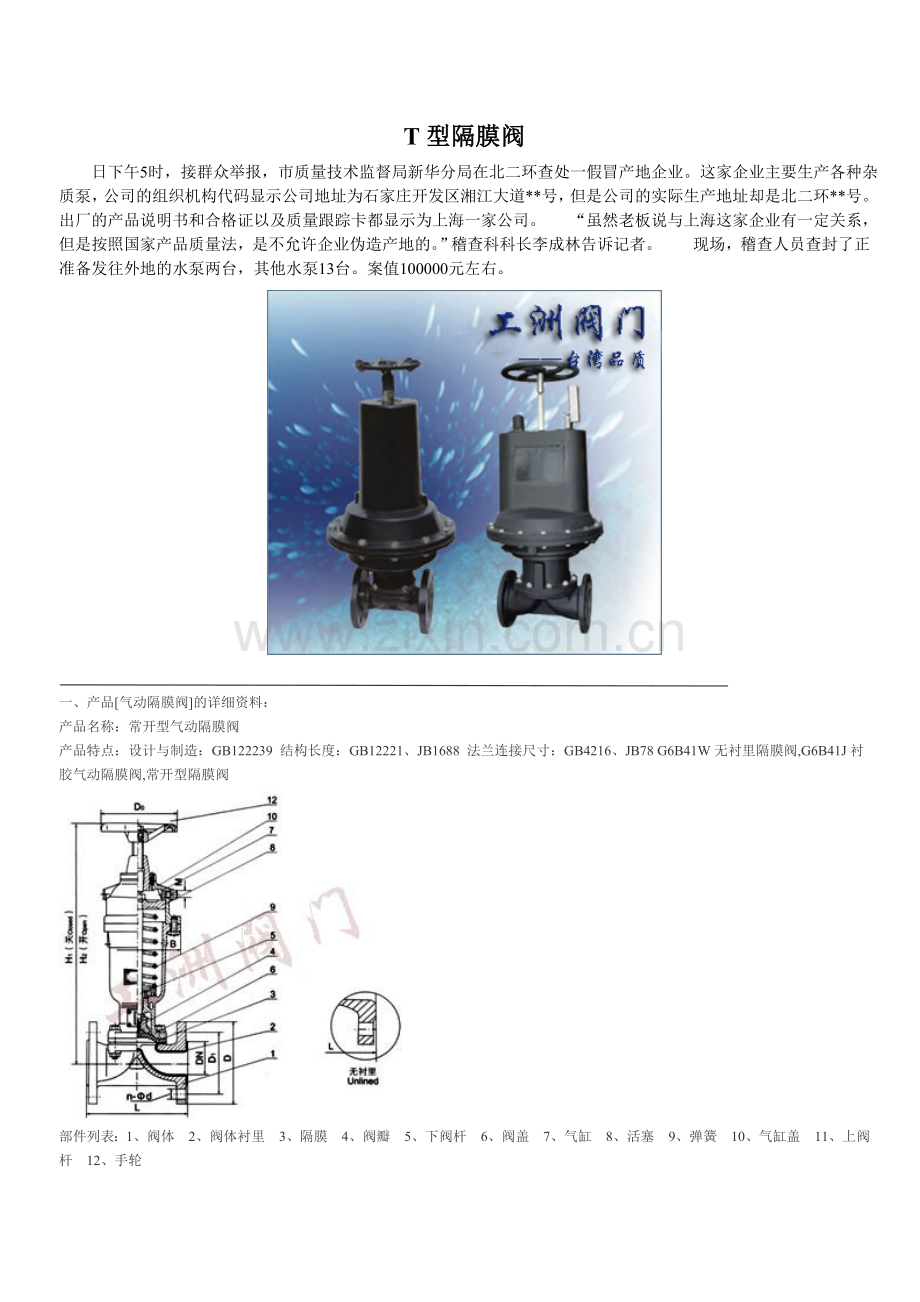

T型隔膜阀
日下午5时，接群众举报，市质量技术监督局新华分局在北二环查处一假冒产地企业。这家企业主要生产各种杂质泵，公司的组织机构代码显示公司地址为石家庄开发区湘江大道**号，但是公司的实际生产地址却是北二环**号。出厂的产品说明书和合格证以及质量跟踪卡都显示为上海一家公司。　　“虽然老板说与上海这家企业有一定关系，但是按照国家产品质量法，是不允许企业伪造产地的。”稽查科科长李成林告诉记者。　　现场，稽查人员查封了正准备发往外地的水泵两台，其他水泵13台。案值100000元左右。

一、产品[气动隔膜阀]的详细资料：
产品名称：常开型气动隔膜阀
产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G6B41W无衬里隔膜阀,G6B41J衬胶气动隔膜阀,常开型隔膜阀

部件列表：1、阀体　2、阀体衬里　3、隔膜　4、阀瓣　5、下阀杆　6、阀盖　7、气缸　8、活塞　9、弹簧　10、气缸盖　11、上阀杆　12、手轮

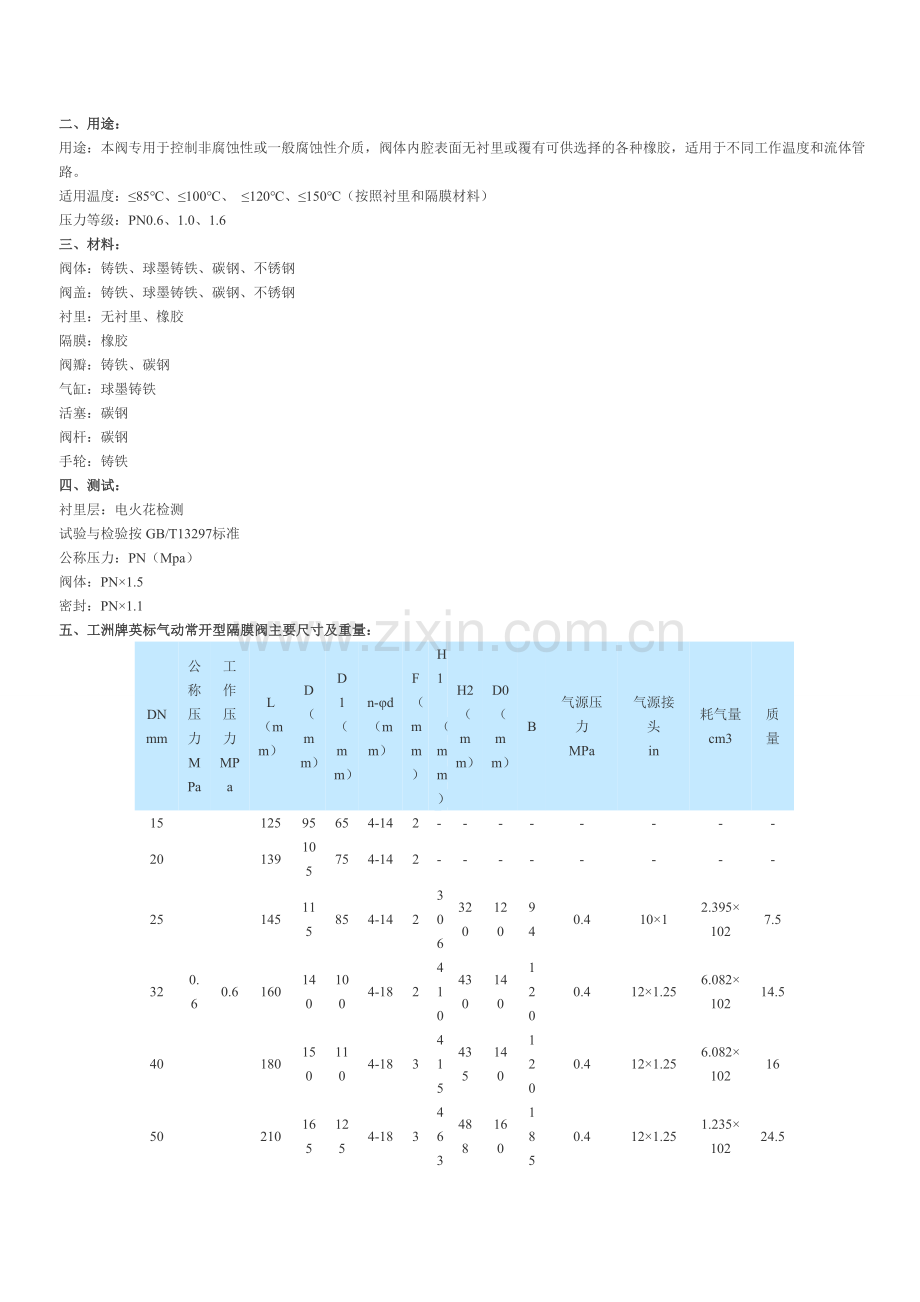

二、用途：
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
五、工洲牌英标气动常开型隔膜阀主要尺寸及重量：
DN
mm
公称压力
MPa
工作压力
MPa
L
（mm）
D
（mm）
D1
（mm）
n-φd
（mm）
F
（mm）
H1
（mm）
H2
（mm）
D0
（mm）
B
气源压力
MPa
气源接头
in
耗气量
cm3
质量
15
0.6
0.6
125
95
65
4-14
2
-
-
-
-
-
-
-
-
20
139
105
75
4-14
2
-
-
-
-
-
-
-
-
25
145
115
85
4-14
2
306
320
120
94
0.4
10×1
2.395×102
7.5
32
160
140
100
4-18
2
410
430
140
120
0.4
12×1.25
6.082×102
14.5
40
180
150
110
4-18
3
415
435
140
120
0.4
12×1.25
6.082×102
16
50
210
165
125
4-18
3
463
488
160
185
0.4
12×1.25
1.235×102
24.5
65
250
185
145
4-18
3
620
660
160
245
0.5
16×1.5
3.725×102
30
80
300
200
160
4-18
3
627
687
200
245
0.5
16×1.5
3.725×103
51.5
100
350
220
180
8-18
3
719
769
240
330
0.5
16×1.5
9.458×103
86.5
125
400
250
210
8-18
3
804
872
320
380
0.5
20×1.5
1.409×104
133
150
460
285
240
8-22
3
920
1000
320
470
0.5
20×1.5
2.868×104
196.5
200
0.4
570
340
295
8-22
4
1145
1265
400
470
0.5
20×1.5
4.619×104
279.5
250
680
395
350
12-22
4
-
-
-
-
-
-
-

一、产品[气动隔膜阀]的详细资料：
产品名称：往复型气动隔膜阀
产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G41JW无衬里气动隔膜阀,往复型气动隔膜阀,气动隔膜阀

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
二、用途：
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。 适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
五、工洲牌气动衬里隔膜阀主要尺寸及重量:
DN
mm
公称压力
MPa
工作压力
MPa
L
（mm）
D
（mm）
D1
（mm）
n-φd
（mm）
F
（mm）
H1
（mm）
H2
（mm）
D0
（mm）
B
气源压力
MPa
气源接头
in
耗气量
cm3
质量
15
0.6
0．6
0.6
125
95
65
4-14
2
-
-
-
-
-
-
-
-
20
139
105
75
4-14
2
-
-
-
-
-
-
-
-
25
145
115
85
4-14
2
250
264
120
94
0.4
10×1
2.395×102
6．5
32
160
140
100
4-18
2
3025
328
140
120
0.4
12×1.25
6.082×102
-
40
180
150
110
4-18
3
306
328
140
120
0.4
12×1.25
6.082×102
-
50
210
165
125
4-18
3
379
405
160
185
0.4
12×1.25
1.235×102
25
65
250
185
145
4-18
3
467
502
240
245
0.5
16×1.5
3.725×103
31．5
80
300
200
160
4-18
3
483
523
240
245
0.5
16×1.5
3.725×103
62．5
100
350
220
180
8-18
3
565
617
280
330
0.5
20×1.5
9.458×103
93．5
125
400
250
210
8-18
3
664
732
320
380
0.5
20×1.5
1.409×104
114
150
460
285
240
8-22
3
750
830
320
470
0.5
20×1.5
2.868×104
164
200
0.4
570
340
295
8-22
4
930
1050
400
470
0.5
20×1.5
4.619×104
249
250
680
395
350
12-22
4
-

一、产品[电动隔膜阀]的详细资料：
产品名称：衬胶电动隔膜阀
产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G841W无衬里电动隔膜阀,G941J衬胶电动隔膜阀,电动隔膜阀

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
二、用途：
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢
电动装置：组合件
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）阀体：PN×1.5
密封：PN×1.1
五、工洲牌电动衬氟隔膜阀主要尺寸及重量:
DN
mm
公称压力
MPa
工作压力
MPa
L
（mm）
D
（mm）
D1
（mm）
n-φd
（mm）
f
（mm）
h
（mm）
型号
输出力矩
启闭时间
质量
15
0.6
0.6
125
95
65
4-14
2
-
-
-
-
-
20
135
105
75
4-14
2
-
-
-
-
-
25
145
115
85
4-14
2
4445
Z5-18/16
50
17
40
32
160
140
100
4-18
2
457
Z5-18/16
50
20
42
40
180
150
110
4-18
3
466
Z5-18/16
50
14
45
50
210
165
125
4-18
3
480
Z10-18/16
50
20
50
65
250
185
145
4-18
3
517
Z10-18/16
150
28
60
80
300
200
160
4-18
3
539
Z10-36/25
100
16
70
100
350
220
180
8-18
3
576
Z10-36/25
100
17
80
125
400
250
210
8-18
3
634
Z15-18/25
150
32
104
150
460
285
240
8-22
3
660
Z15-18/25
150
53
125
200
0.4
570
340
295
8-22
4
860
Z20-18/25
200
53
180
250
680
395
350
12-22
4
-
Z20-18/25
200
53
280
300
790
445
400
12-22
4
1003
Z20-18/25
300
45
434
350
900
505
460
16-22
4
-
ZD30-36a
300
45
-
400
1000
565
515
16-25
4
-
-
-
-
-

一、产品[衬胶隔膜阀]的详细资料：
产品名称： 直流式衬胶隔膜阀
产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G45J直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
六、结构特点：
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
七、工洲牌衬胶直流式隔膜阀主要尺寸及重量：
DN
mm
公称压力
MPa
工作压力
MPa
L
（mm）
D
（mm）
D1
（mm）
n-φd
（mm）
F
（mm）
H1
（mm）
H2
（mm）
D0
（mm）
质量
25
0.6
0.6
145
115
85
4-14
2
178
190
120
-
32
160
140
100
4-18
2
196
217
140
-
40
180
150
110
4-18
3
196
217
140
14
50
210
165
125
4-18
3
219
240
200
20
65
250
185
145
4-18
3
264
272
200
29
80
300
200
160
4-18
3
285
315
280
42
100
350
220
180
8-18
3
352
383
320
61
125
400
250
210
8-18
3
470
515
320
79．5
150
0．4
460
285
240
8-22
3
508
554
400
150
200
570
340
295
8-22
4
602
660
500
236．5
250
680
395
350
12-22
4
708
786
500
-
300
790
445
400
12-22
4

一、产品[隔膜阀]的详细资料：
产品型号：G49J
产品名称：三通隔膜阀
产品特点：G49W无衬里隔膜阀,G49J衬胶三通隔膜阀,三通隔膜阀设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78

部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
二、用途：
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
五、结构特点：
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
六、工洲牌G49J三通隔膜阀主要尺寸及重量：
DN
mm
公称压力
MPa
工作压力
MPa
L
（mm）
D
（mm）
D1
（mm）
n-φd
（mm）
F
（mm）
H1
（mm）
H2
（mm）
D0
（mm）
质量
25
1．0
1．0
160
96
115
85
4-14
108
120
66
5．5
32
180
118
135
100
4-18
138
157
96
8．5
40
200
135
145
110
4-18
147
167
96
12．5
50
230
150
160
125
4-18
167
192
96
17
65
290
182
180
145
4-18
194
229
165
24．5
80
310
210
195
160
4-18
212
252
230
33．5

一、产品[高真空隔膜阀]的详细资料：
产品型号：GM
产品名称：高真空隔膜阀
产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 GM高真空隔膜阀,真空隔膜阀,隔膜阀

二、用途：
本阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR -25~100℃ FKM? -30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4
三、材料：
阀体：碳钢、不锈钢
隔膜：丁晴橡胶、氟橡胶
阀杆：不锈钢
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
五、I型连接管焊接（图1）：
型号
DN
D
H
A
L
L1
GM-10C-H（I）
10
19
80
55
240
120
GM-25C-H（I）
25
32
105
80
240
120
GM-40C-H
40
45
133
100
240
120
GM-50C-H
50
57
157
100
240
120
GM-10D-H（I）
10
19
77．5
50
150
150
GM-25D-H（I）
25
32
105
60
75
75
六、II型连接管焊接（图2）：
型号
DN
D
H
A
L
L1
GM-10C-H（II）
10
19
80
55
195
120
GM-25C-H（II）
25
32
105
80
236
120
GM-10D-H（II）
10
19
77．5
50
150
75
GM-25D-H（II）
25
32
105
66
175
75
七、III型连接管焊接（图3）：
型号
DN
D
H
A
L
L1
GM-10C-KF
10
30
12．2
80
55
75
GM-25C-KF
25
40
26．2
105
80
120
GM-40C-KF
40
50
41．2
133
100
120
八、IIII型连接管焊接（图4）：
型号
DN
D
H
A
L
L1
n-φc
GM-10C
10
46
36
80
55
75
4-φ6
GM-25C
25
70
55
105
80
120
4-φ7
GM-40C
40
100
80
133
100
150
4-φ9
GM-50C
50
110
90
157
100
180
4-φ9

一、产品[隔膜阀]的详细资料：
产品名称：药用卫生级隔膜阀
产品特点：工业标准：ISO、DIN、IDF 药用卫生级隔膜阀,药用隔膜阀,隔膜阀

部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
二、用途：
本阀隔膜采用进口加强硅橡胶，阀体经高速精加工抛光处理，光洁度达到Ra0.2um，绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。
适用温度：≤150℃
压力等级：PN(MPa)　1.0
三、材料：
阀体：SUS316L无铁合金
隔膜：硅橡胶
四、测试：
衬里层：电火花检测
试验与检验按GB/T 13927标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、I型连接管焊接（图1）：
公称通径 DN
公称压力
MPa
A
mm
B
mm
E
mm
F
mm
15
1.0
108
34
80
89/99
20
118
50.5
80
91/102
25
127
50.5
80
110/123
32
146
50.5
80
129/138
40
159
50.5
120
139/159
50
191
64
120
159/186

一、产品[隔膜阀]的详细资料：
产品型号：EG41W
产品名称：无衬里隔膜阀
产品特点：设计与制造：BS5156 结构长度：5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W无衬里隔膜阀,EG41J衬胶堰式隔膜阀,堰式隔膜阀

部件列表：1.阀体　2.阀体衬里　3.隔膜　4.阀瓣　5.阀杆　6.阀盖　7.手轮
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃
压力等级：PN(MPa)　0.6 1.0 1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1
五、结构特点：
隔膜阀是一种特殊形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
六、工洲牌EG41W无衬里隔膜阀主要连接尺寸：
公称通径
DN
公称压力
MPa
工作压力
MPa
L
mm
D
mm
D1
mm
n-Фd
mm
f
mm
H1
mm
H2
mm
D0
mm
质量
Kg/kilos
15
1.6
1.6
108
95
65
4-14
2
90
99
66
2
20
117
105
75
4-14
2
93
103
66
3
25
127
115
85
4-14
2
100
112
66
4
32
146
140
100
4-18
2
127
144
96
6.5
40
159
150
110
4-18
2
136
56
96
7.5
50
190
165
125
4-18
2
151
177
96
10
65
1.0
1.0
216
185
145
4-18
2
183
213
165
16
80
254
200
160
8-18
2
190
230
230
23.5
100
305
220
180
8-18
2
242
285
280
34
125
356
250
210
8-18
3
285
648
280
44
150
406
285
240
8-22
3
353
431
368
67.5
200
0.6
521
340
295
8-22
3
445
537
483
141.5
250
635
395
350
12-22
5
598
734
500
229
300
0.4
749
445
400
12-22
5
698
778
560
321
350
787
505
460
16-22
5
723
883
560
360
400
0.25
914
565
515
16-26
5
868
1078
640
584

一、产品[气动隔膜阀]的详细资料：
产品型号：EG6K41J
产品名称：常开型气动隔膜阀
产品特点：EG6K41J衬胶气动隔膜阀,常开型气动隔膜阀设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜　9．弹簧　10．气缸盖　
11．上阀杆　12．手轮
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、工洲牌EG6K41J常开气动隔膜阀主要连接尺寸：
DN
公称压力
MPa
工作压力
MPa
L
mm
D
mm
D1
mm
n-Фd
mm
f
mm
H
mm
D0
mm
B
mm
代号
ES
气源压力
MPa
气源接头
MPa
耗气量
cm3
质量
Kg/kilos
15
1.6
1.6
108
95
65
4-13.5
2

20
117
105
75
4-13.5
2
343
140
168
68
0.3
1/8
163.87
6.3
25
127
115
85
4-13.5
2
345
140
168
68
0.3~0.4
1/8
196.65
7.3
32
146
140
100
4-17.5
2
363
140
260
68
0.3~0.4
1/8
229.4
8.3
40
159
150
110
4-17.5
2
430
140
260
69
0.3~0.4
1/4
1458.7
14.3
50
190
165
125
4-17.5
2
575
140
260
70
0.3~0.4
1/4
3162.7
256
65
1.0
1.0
216
185
145
4-17.5
2
588
140
260
70
0.3~0.4
1/4
3243
30.8
80
254
200
160
8-17.5
2
769
165
425
71
0.4~0.5
3/8
6636.8
64.9
100
305
220
180
8-17.5
2
816
280
425
71
0.4~0.5
3/8
6948
70.3
125
356
250
210
8-17.5
3
820
280
425
71
0.4~0.5
3/8
7374.2
80.7
150
406
285
240
8-22
3
920
280
549
72
0.5
3/8
10652
131.2
200
0.6
0.6
521
340
295
8-22
3
1010
280
549
72
0.6
3/8
16715
212
250
635
395
350
12-22
5

注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。 2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。

一、产品[气动隔膜阀]的详细资料：
产品名称：带手动往复型气动隔膜阀
产品特点：EG641W无衬里气动隔膜阀,EG641J衬胶气动隔膜阀,带手动往复型气动隔膜阀

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜 9． 气缸盖　10．中阀杆　11．弹簧盖　12．上阀杆　13．手轮
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢 手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、工洲牌EG641J衬胶气动隔膜阀主要连接尺寸：
DN
公称压力
MPa
工作压力
MPa
L
mm
D
mm
D1
mm
n-Фd
mm
f
mm
H
mm
D0
mm
B
mm
代号
ES
气源压力
MPa
气源接头
MPa
耗气量
cm3
质量
Kg/kilos
15
1.6
1.6
108
95
65
-
2
-
-
-
-
-
-
-
-
20
117
105
75
4-13.5
2
343
140
168
54
0.3
1/8
163.87
5.6
25
127
115
85
4-13.5
2
345
140
168
54
0.3~0.4
1/8
196.65
6.8
32
146
140
100
4-17.5
2
363
140
260
55
0.3~0.4
1/8
229.4
7.7
40
159
150
110
4-17.5
2
430
140
260
55
0.3~0.4
1/4
1458.7
13.9
50
190
165
125
4-17.5
2
575
140
260
55
0.3~0.4
1/4
3162.7
24.5
65
1.0
1.0
216
185
145
4-17.5
2
588
140
260
55
0.3~0.4
1/4
3243
29
80
254
200
160
8-17.5
2
769
165
425
56
0.4~0.5
3/8
6636.8
63
100
305
220
180
8-17.5
2
816
280
425
57
0.4~0.5
3/8
6948
66
125
356
250
210
8-17.5
3
820
280
425
57
0.4~0.5
3/8
7374.2
75
150
406
285
240
8-22
3
920
280
549
58
0.5
3/8
10652
125
200
0.6
0.6
521
340
295
8-22
3
1010
280
549
58
0.6
3/8
16715
206
250
635
395
350
-
5
-
-
-
-
-
-
-
-
注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。

一、产品[无带手操往复型气动隔膜阀]的详细资料：
产品名称：气动隔膜阀
产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG641W无衬里气动隔膜阀,EG641J衬胶气动隔膜阀

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜 9． 气缸盖　
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢
四、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、工洲牌往复型无手操型拨动隔膜阀的外形尺寸和参考重量：
代号
ES53
ES54
ES55
ES56
ES57
ES58
B
-
168
260
318
425
549
DN
H
kg
H
kg
H
kg
H
kg
H
kg
H
kg
20
138
3
141
4.5
-
-
-
-
