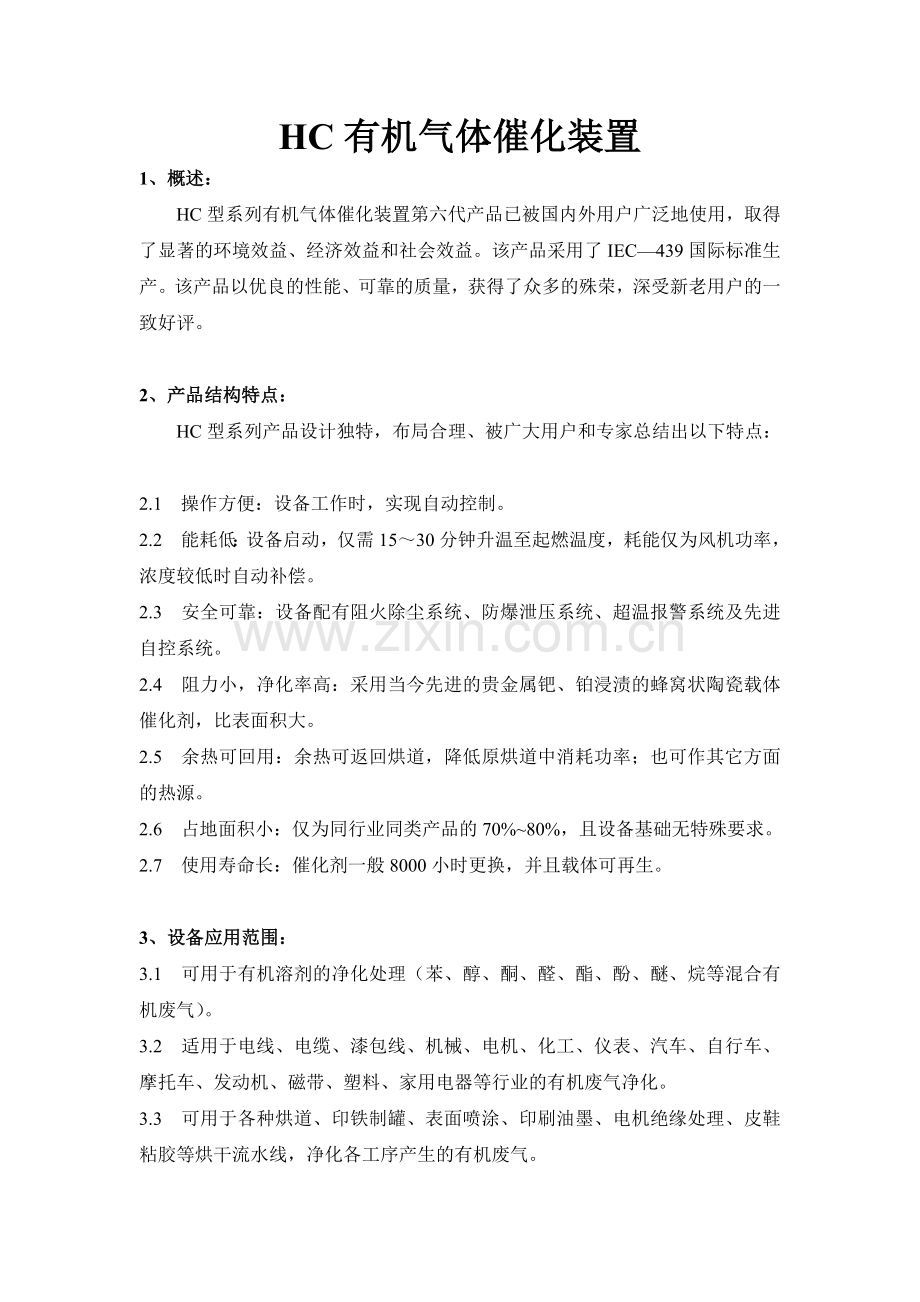

HC有机气体催化装置
1、概述：
　　HC型系列有机气体催化装置第六代产品已被国内外用户广泛地使用，取得了显著的环境效益、经济效益和社会效益。该产品采用了IEC—439国际标准生产。该产品以优良的性能、可靠的质量，获得了众多的殊荣，深受新老用户的一致好评。

2、产品结构特点：
　　HC型系列产品设计独特，布局合理、被广大用户和专家总结出以下特点：
2.1　操作方便：设备工作时，实现自动控制。
2.2　能耗低：设备启动，仅需15～30分钟升温至起燃温度，耗能仅为风机功率，浓度较低时自动补偿。
2.3　安全可靠：设备配有阻火除尘系统、防爆泄压系统、超温报警系统及先进自控系统。
2.4　阻力小，净化率高：采用当今先进的贵金属钯、铂浸渍的蜂窝状陶瓷载体催化剂，比表面积大。
2.5　余热可回用：余热可返回烘道，降低原烘道中消耗功率；也可作其它方面的热源。
2.6　占地面积小：仅为同行业同类产品的70%~80%，且设备基础无特殊要求。
2.7　使用寿命长：催化剂一般8000小时更换，并且载体可再生。

3、设备应用范围：
3.1　可用于有机溶剂的净化处理（苯、醇、酮、醛、酯、酚、醚、烷等混合有机废气）。
3.2　适用于电线、电缆、漆包线、机械、电机、化工、仪表、汽车、自行车、摩托车、发动机、磁带、塑料、家用电器等行业的有机废气净化。
3.3　可用于各种烘道、印铁制罐、表面喷涂、印刷油墨、电机绝缘处理、皮鞋粘胶等烘干流水线，净化各工序产生的有机废气。

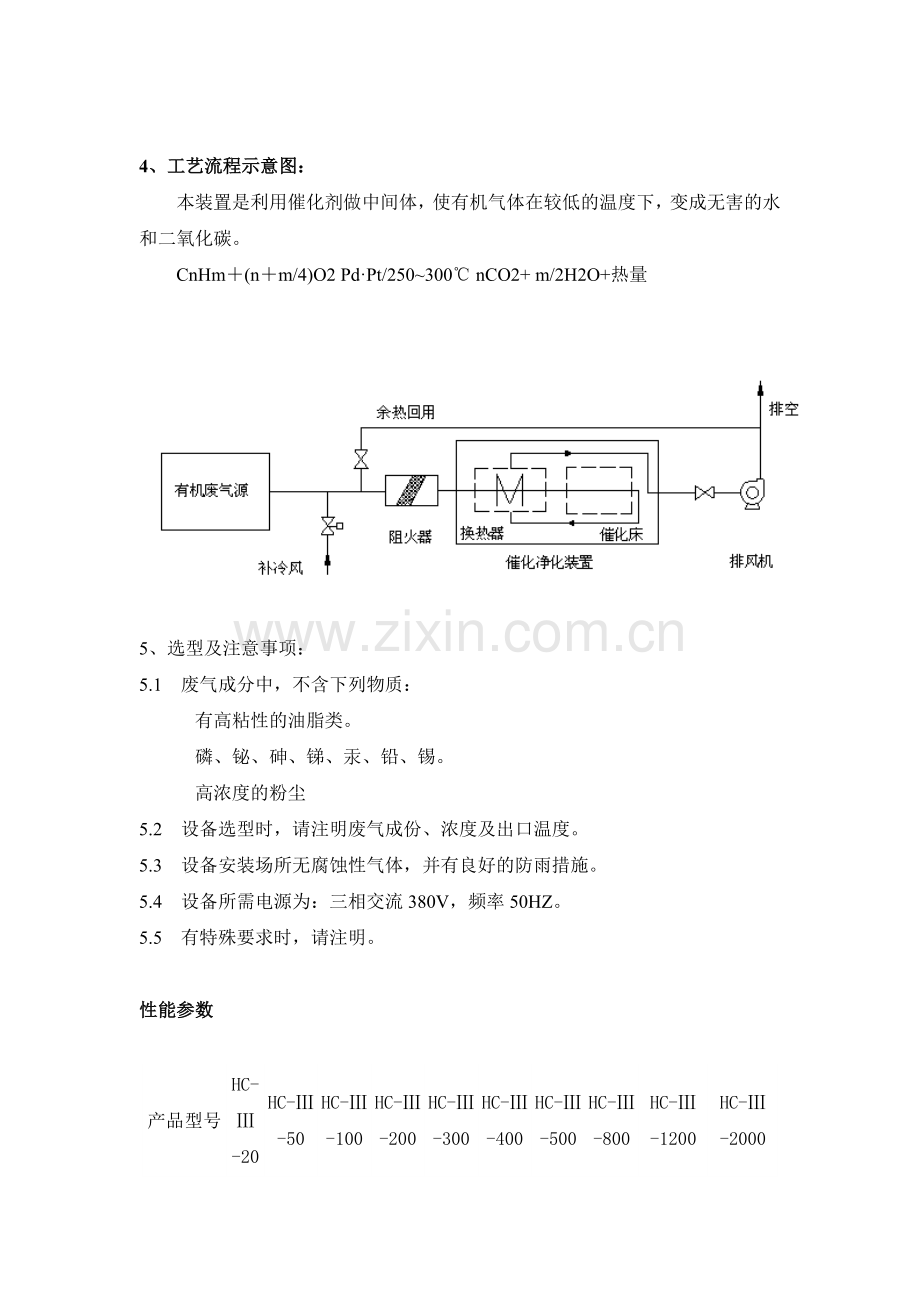

4、工艺流程示意图：
　　本装置是利用催化剂做中间体，使有机气体在较低的温度下，变成无害的水和二氧化碳。
　　CnHm＋(n＋m/4)O2 Pd·Pt/250~300℃ nCO2+ m/2H2O+热量

5、选型及注意事项：
5.1　废气成分中，不含下列物质：
　　　有高粘性的油脂类。
　　　磷、铋、砷、锑、汞、铅、锡。
　　　高浓度的粉尘
5.2　设备选型时，请注明废气成份、浓度及出口温度。
5.3　设备安装场所无腐蚀性气体，并有良好的防雨措施。
5.4　设备所需电源为：三相交流380V，频率50HZ。
5.5　有特殊要求时，请注明。

性能参数

产品型号
HC-Ⅲ-20
HC-Ⅲ-50
HC-Ⅲ-100
HC-Ⅲ-200
HC-Ⅲ-300
HC-Ⅲ-400
HC-Ⅲ-500
HC-Ⅲ-800
HC-Ⅲ-1200
HC-Ⅲ-2000
处理废气量(m3/h)
200
500
1000
2000
3000
4000
5000
8000
12000
20000
废气浓度范围
200～10000mg/m3（混合废气1/4）爆炸下限
处理废气类型
苯、酮、醇、醛、醚、酚、烷类等有机混合气体
预热温度
200～300℃
净化效率
≥97～100%
启动总功率(KW)
18
24
30
57
72
84
96
159
240
336
风机
型号
9-19
4A
YX9-35 5C
YX9-35 5C
YX9-35 6.3C
YX9-35 6.3C
YX9-35 6.3C
YX9-35 6.3C
YX9-35 6.3C
YX9-35 8C
YX9-35 8C
风量(m3/h)
600
2706
3585
5737
6984
6454
7857
12000
18000
25000
全压(mmH2O)
170
171
176
182
188
230
238
200
230
230
功率(KW)
2.2
4
5.5
5.5
7.5
11
11
15
18.5
22
设备外形尺寸
主机设备
长mm
600
660
720
1000
1160
1240
1360
1980
3400
3030
宽mm
900
1120
1160
1160
1410
1410
1410
1980
3120
1900
高mm
1830
1830
2200
2200
2300
2300
2300
2580
2380
2870
电控柜
长×宽×高mm
340
340
340
460
460
460
460
500
500
500
600
600
600
800
800
800
800
800
800
800
1400
1400
1400
1800
1800
1800
1800
2000
2000
2000
管道
直径尺寸mm
108
160
210
320
360
380
400
450
400×600
500×700
