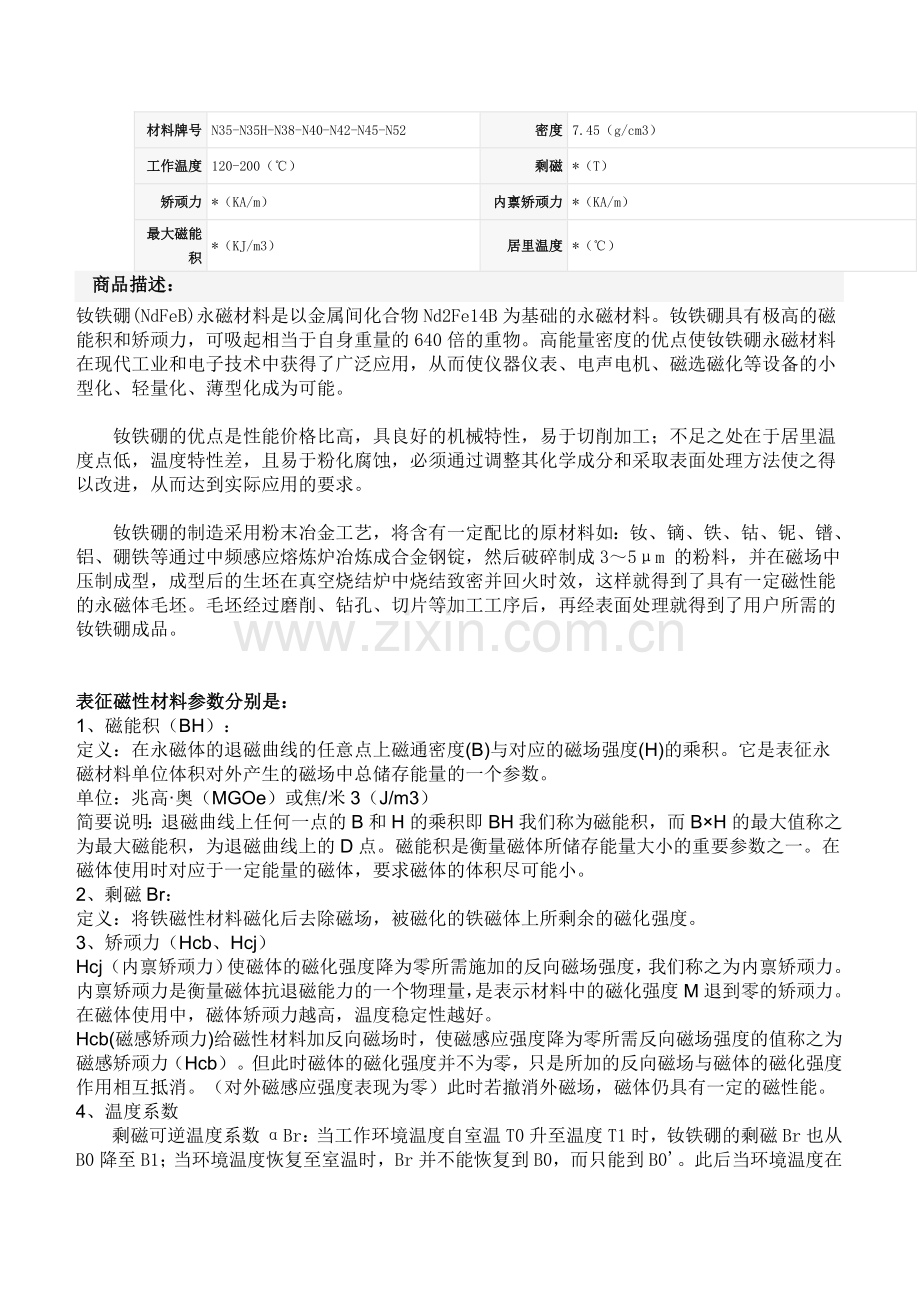

钕铁硼(NdFeB)永磁材料Magnet specification.docx

材料牌号
N35-N35H-N38-N40-N42-N45-N52
密度
7.45（g/cm3）
工作温度
120-200（℃）
剩磁
*（T）
矫顽力
*（KA/m）
内禀矫顽力
*（KA/m）
最大磁能积
*（KJ/m3）
居里温度
*（℃）
商品描述：
钕铁硼(NdFeB)永磁材料是以金属间化合物Nd2Fe14B为基础的永磁材料。钕铁硼具有极高的磁能积和矫顽力，可吸起相当于自身重量的640倍的重物。高能量密度的优点使钕铁硼永磁材料在现代工业和电子技术中获得了广泛应用，从而使仪器仪表、电声电机、磁选磁化等设备的小型化、轻量化、薄型化成为可能。

　　钕铁硼的优点是性能价格比高，具良好的机械特性，易于切削加工；不足之处在于居里温度点低，温度特性差，且易于粉化腐蚀，必须通过调整其化学成分和采取表面处理方法使之得以改进，从而达到实际应用的要求。

　　钕铁硼的制造采用粉末冶金工艺，将含有一定配比的原材料如：钕、镝、铁、钴、铌、镨、铝、硼铁等通过中频感应熔炼炉冶炼成合金钢锭，然后破碎制成3～5μm 的粉料，并在磁场中压制成型，成型后的生坯在真空烧结炉中烧结致密并回火时效，这样就得到了具有一定磁性能的永磁体毛坯。毛坯经过磨削、钻孔、切片等加工工序后，再经表面处理就得到了用户所需的钕铁硼成品。

表征磁性材料参数分别是：
1、磁能积（BH）：
定义：在永磁体的退磁曲线的任意点上磁通密度(B)与对应的磁场强度(H)的乘积。它是表征永 磁材料单位体积对外产生的磁场中总储存能量的一个参数。
单位：兆高·奥（MGOe）或焦/米3（J/m3）
简要说明：退磁曲线上任何一点的B和H的乘积即BH我们称为磁能积，而B×H的最大值称之为最大磁能积，为退磁曲线上的D点。磁能积是衡量磁体所储存能量大小的重要参数之一。在磁体使用时对应于一定能量的磁体，要求磁体的体积尽可能小。
2、剩磁Br：
定义：将铁磁性材料磁化后去除磁场，被磁化的铁磁体上所剩余的磁化强度。
3、矫顽力（Hcb、Hcj）
Hcj（内禀矫顽力）使磁体的磁化强度降为零所需施加的反向磁场强度，我们称之为内禀矫顽力。内禀矫顽力是衡量磁体抗退磁能力的一个物理量，是表示材料中的磁化强度M退到零的矫顽力。在磁体使用中，磁体矫顽力越高，温度稳定性越好。
Hcb(磁感矫顽力)给磁性材料加反向磁场时，使磁感应强度降为零所需反向磁场强度的值称之为磁感矫顽力（Hcb）。但此时磁体的磁化强度并不为零，只是所加的反向磁场与磁体的磁化强度作用相互抵消。（对外磁感应强度表现为零）此时若撤消外磁场，磁体仍具有一定的磁性能。
4、温度系数
剩磁可逆温度系数αBr：当工作环境温度自室温T0升至温度T1时，钕铁硼的剩磁Br也从B0降至B1；当环境温度恢复至室温时，Br并不能恢复到B0，而只能到B0'。此后当环境温度在T0和T1间变化时（假设变化量不是很大），Br的变化是线性可逆的。剩磁可逆温度系数αBr即为： ·同理，我们可以得出内禀矫顽力Hcj的温度系数βHcj如下： 温度系数α和β所衡量的只是磁性能的可逆变化，即是恢复温度即可恢复磁性能。

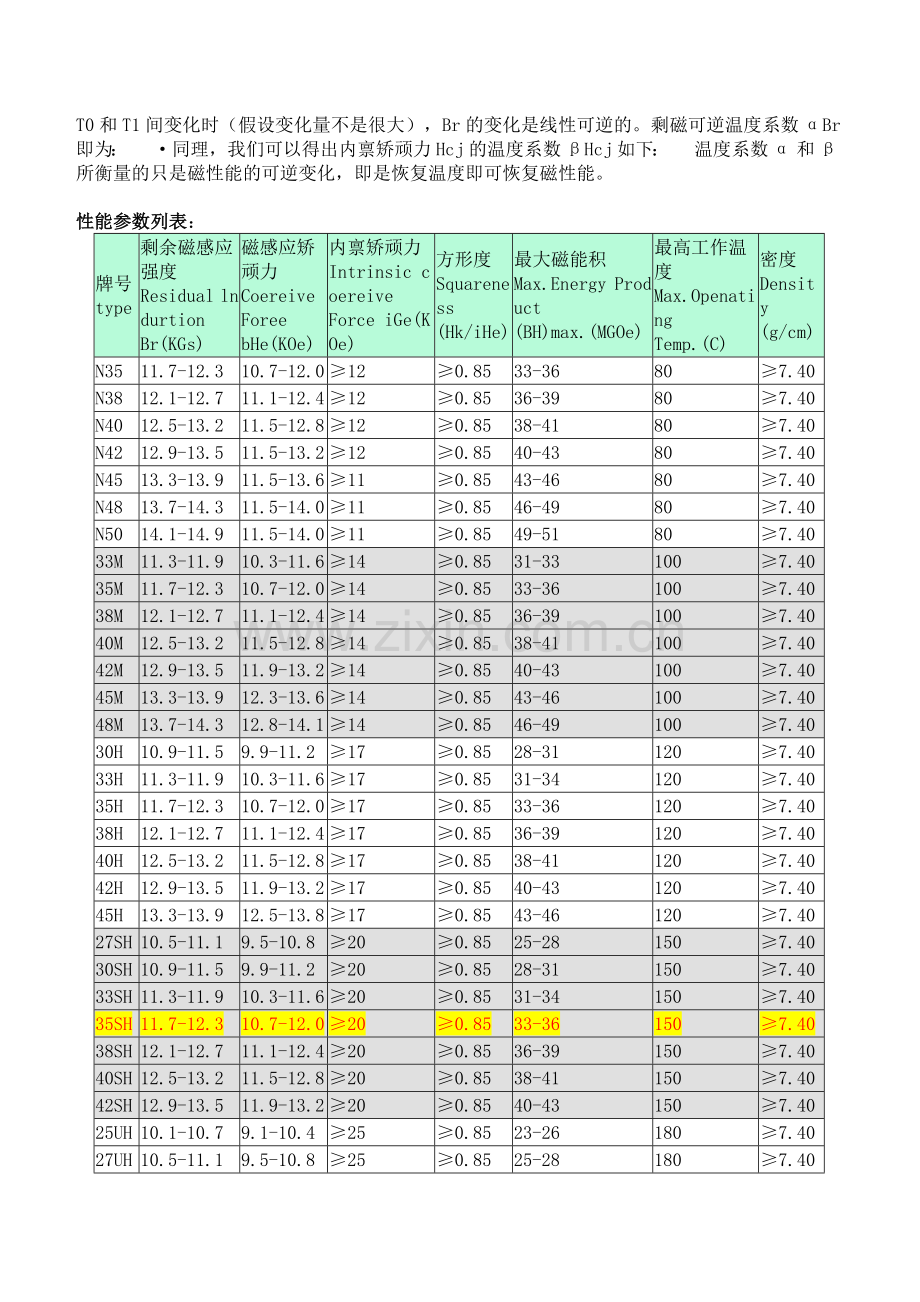

性能参数列表：
牌号
type
剩余磁感应强度
Residual lndurtion
Br(KGs)
磁感应矫顽力
Coereive Foree
bHe(KOe)
内禀矫顽力
Intrinsic coereive
Force iGe(KOe)
方形度
Squareness
(Hk/iHe)
最大磁能积
Max.Energy Product
(BH)max.(MGOe)
最高工作温度
Max.Openating
Temp.(C)
密度
Density
(g/cm)
N35
11.7-12.3
10.7-12.0
≥12
≥0.85
33-36
80
≥7.40
N38
12.1-12.7
11.1-12.4
≥12
≥0.85
36-39
80
≥7.40
N40
12.5-13.2
11.5-12.8
≥12
≥0.85
38-41
80
≥7.40
N42
12.9-13.5
11.5-13.2
≥12
≥0.85
40-43
80
≥7.40
N45
13.3-13.9
11.5-13.6
≥11
≥0.85
43-46
80
≥7.40
N48
13.7-14.3
11.5-14.0
≥11
≥0.85
46-49
80
≥7.40
N50
14.1-14.9
11.5-14.0
≥11
≥0.85
49-51
80
≥7.40
33M
11.3-11.9
10.3-11.6
≥14
≥0.85
31-33
100
≥7.40
35M
11.7-12.3
10.7-12.0
≥14
≥0.85
33-36
100
≥7.40
38M
12.1-12.7
11.1-12.4
≥14
≥0.85
36-39
100
≥7.40
40M
12.5-13.2
11.5-12.8
≥14
≥0.85
38-41
100
≥7.40
42M
12.9-13.5
11.9-13.2
≥14
≥0.85
40-43
100
≥7.40
45M
13.3-13.9
12.3-13.6
≥14
≥0.85
43-46
100
≥7.40
48M
13.7-14.3
12.8-14.1
≥14
≥0.85
46-49
100
≥7.40
30H
10.9-11.5
9.9-11.2
≥17
≥0.85
28-31
120
≥7.40
33H
11.3-11.9
10.3-11.6
≥17
≥0.85
31-34
120
≥7.40
35H
11.7-12.3
10.7-12.0
≥17
≥0.85
33-36
120
≥7.40
38H
12.1-12.7
11.1-12.4
≥17
≥0.85
36-39
120
≥7.40
40H
12.5-13.2
11.5-12.8
≥17
≥0.85
38-41
120
≥7.40
42H
12.9-13.5
11.9-13.2
≥17
≥0.85
40-43
120
≥7.40
45H
13.3-13.9
12.5-13.8
≥17
≥0.85
43-46
120
≥7.40
27SH
10.5-11.1
9.5-10.8
≥20
≥0.85
25-28
150
≥7.40
30SH
10.9-11.5
9.9-11.2
≥20
≥0.85
28-31
150
≥7.40
33SH
11.3-11.9
10.3-11.6
≥20
≥0.85
31-34
150
≥7.40
35SH
11.7-12.3
10.7-12.0
≥20
≥0.85
33-36
150
≥7.40
38SH
12.1-12.7
11.1-12.4
≥20
≥0.85
36-39
150
≥7.40
40SH
12.5-13.2
11.5-12.8
≥20
≥0.85
38-41
150
≥7.40
42SH
12.9-13.5
11.9-13.2
≥20
≥0.85
40-43
150
≥7.40
25UH
10.1-10.7
9.1-10.4
≥25
≥0.85
23-26
180
≥7.40
27UH
10.5-11.1
9.5-10.8
≥25
≥0.85
25-28
180
≥7.40
30UH
10.9-11.5
9.9-11.2
≥25
≥0.85
28-31
180
≥7.40
33UH
11.3-11.9
10.3-11.6
≥25
≥0.85
31-34
180
≥7.40
35UH
11.7-12.3
10.7-12.0
≥25
≥0.85
33-36
180
≥7.40
38UH
12.1-12.9
11.1-12.6
≥25
≥0.85
36-39
180
≥7.40
40UH
12.5-13.3
11.5-13.0
≥25
≥0.85
38-41
180
≥7.40
23EH
9.7-10.3
8.7-10.0
≥30
≥0.85
21-24
200
≥7.40
25EH
10.1-10.7
9.1-10.4
≥30
≥0.85
23-26
200
≥7.40
27EH
10.5-11.1
9.5-10.8
≥30
≥0.85
25-28
200
≥7.40
30EH
10.9-11.5
9.9-11.2
≥30
≥0.85
28-31
200
≥7.40
33EH
11.3-11.9
10.3-11.6
≥30
≥0.85
31-34
200
≥7.40
35EH
11.7-12.3
10.7-12.0
≥30
≥0.85
33-36
200
≥7.40
38EH
12.1-12.9
11.1-12.6
≥30
≥0.85
36-39
200
≥7.40
