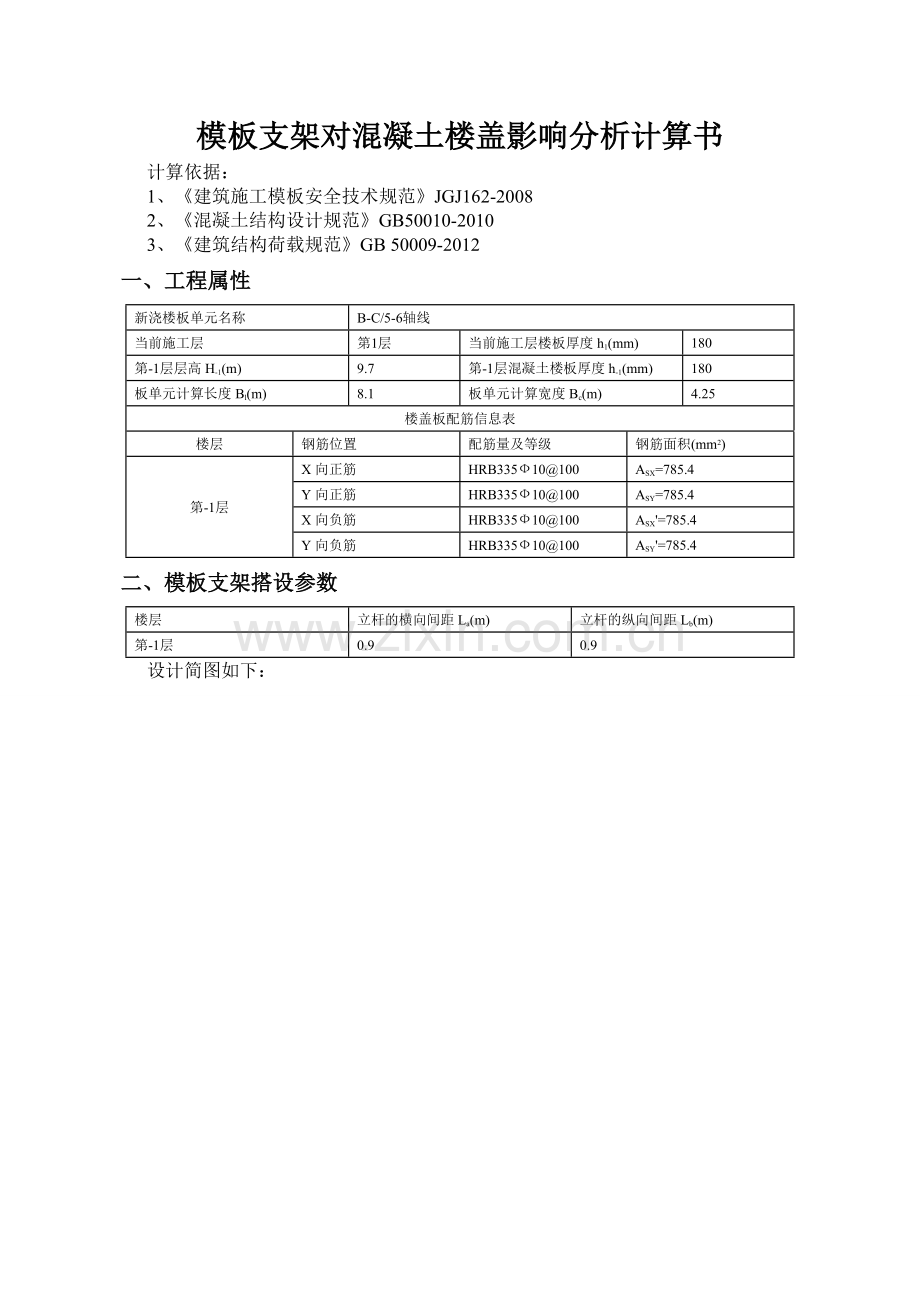

模板支架对混凝土楼盖影响分析计算书rrt.doc_第1页
第1页 / 共7页
模板支架对混凝土楼盖影响分析计算书rrt.doc_第2页
第2页 / 共7页


点击查看更多>>
资源描述
模板支架对混凝土楼盖影响分析计算书 计算依据: 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《混凝土结构设计规范》GB50010-2010 3、《建筑结构荷载规范》GB 50009-2012 一、工程属性 新浇楼板单元名称 B-C/5-6轴线 当前施工层 第1层 当前施工层楼板厚度h1(mm) 180 第-1层层高H-1(m) 9.7 第-1层混凝土楼板厚度h-1(mm) 180 板单元计算长度Bl(m) 8.1 板单元计算宽度Bc(m) 4.25 楼盖板配筋信息表 楼层 钢筋位置 配筋量及等级 钢筋面积(mm2) 第-1层 X向正筋 HRB335Ф10@100 ASX=785.4 Y向正筋 HRB335Ф10@100 ASY=785.4 X向负筋 HRB335Ф10@100 ASX'=785.4 Y向负筋 HRB335Ф10@100 ASY'=785.4 二、模板支架搭设参数 楼层 立杆的横向间距La(m) 立杆的纵向间距Lb(m) 第-1层 0.9 0.9 设计简图如下: 结构模型立面图 结构模型平面图 三、荷载参数 当前施工层每根立杆传递荷载(kN) 7 施工荷载(kN/m2) 1 振捣荷载(kN/m2) 2 钢筋混凝土自重(kN/m3) 25.1 模板自重(kN/m2) 0.3 四、各楼层荷载计算 1、第-1层荷载计算 模板类型 胶合板 本层砼的龄期(天) 14 砼的实测抗压强度fc(N/mm2) 11.15 砼的实测抗拉强度ftk(N/mm2) 1.57 砼的弹性模量实测值E(MPa) 27600 立杆传递荷载组合值:P-1=7kN 楼盖自重荷载标准值:g-1=h-1/1000×25.1=4.52kN/m2 2、各楼层荷载分配: 假设层间支架刚度无穷大,则有各层挠度变形相等,即: P1/(E1h13)=P2/(E2h23)=P3/(E3h33)...则有:Pi'=(Eihi3∑Fi)/(∑(Eihi3)) 根据此假设,各层楼盖承受荷载经模板支架分配后的设计值为: 楼层 各楼层混凝土弹性模量Ei(MPa) 各楼层板厚hi(mm) 楼盖自重荷载标准值gi(kN/m2) 立杆传递荷载标准值qi(kN/m2) 分配后各楼层恒载的设计值Gi(kN/m2) 分配后各楼层活载的设计值Qi(kN/m2) -1 27600 180 4.52 8.64 5.42 12.1 Gi=1.2×[Ecihci3/(Ecihci3+Eci-1hci-13+Eci-2hci-23)]×(gi+gi-1+gi-2) Qi=1.4×[Ecihci3/(Ecihci3+Eci-1hci-13+Eci-2hci-23)]×(qi+qi-1+qi-2) 五、板单元内力计算 1、第-1层内力计算 第-1层配筋图 第-1层板单元内力计算 板的支撑类型 四边固支 Bc/Bl=4250/8100=0.52 m1 0.04 m2 0 m1' -0.08 m2' -0.06 四边简支 Bc/Bl=4250/8100=0.52 mq1 0.09 mq2 0.02 第-1层板内力计算 荷载组合设计值计算(kN/m2) Gi Qi Gi'=Gi+Qi/2 Gq=Gi+Qi Qi'=Qi/2 5.42 12.1 11.47 17.52 6.05 内力计算 m1 m2 m1' m2' mq1 mq2 ν Bc 内力值(kN.m) M1 0.04 0 0.09 0.02 0.2 4.25 18.89 M2 0.04 0 0.09 0.02 0.2 4.25 6.73 M1' -0.08 0.2 4.25 -26 M2' -0.06 0.2 4.25 -18.05 M1=(m1+νm2)Gi'BC2+(mq1+νmq2)Qi'BC2 M1=(m2+νm1)Gi'BC2+(mq2+νmq1)Qi'BC2 M1'=m1'GqBC2 M2'=m2'GqBC2 第-1层板正截面承载力验算 依据《工程结构设计原理》板的正截面极限计算公式为: 公式类型 参数剖析 使用条件 Mu=α1αsfcbh02 Mu 板正截面极限承载弯矩 用于单筋截面 α1 截面最大正应力值与混凝土抗压强度fc的比值,低于C50混凝土α1取1.0 αs 截面抵抗矩系数 fc 混凝土抗压强度标准值,参照上述修正系数修改 h0 计算单元截面有效高度,短跨方向取h-20mm,长跨方向取h-30mm,其中h是板厚 Mu=α1αsfcbh02+fy'As'(h0-αs') fy' 受压区钢筋抗拉强度标准值 用于双筋截面 As' 受压区钢筋总面积 αs' 纵向受压钢筋合力点至受压区边缘的距离默认取20mm Mu=fyAs(h0-αs') fy 钢筋抗拉强度标准值 用于双筋截面当χ<2αs'时 As 受拉钢筋总面积 ξ=Asfy/(fcα1bh0) ξ ξ---受压区相对高度,ξ=Asfy/(fcα1bh0) χ=(fyAs-fy'As')/(α1fcb) χ 混凝土受压区高度 矩形截面受压区高度 As(mm2) fy(N/mm2) h0=h-20(mm) α1 fc(Mpa) b(mm) fy'(N/mm2) As'(mm2) χ(mm) αs' 比较 785.4 300 160 1 11.15 1000 300 785.4 0 20 χ<2αs' 矩形截面相对受压区高度 As(mm2) fy(N/mm2) b(mm) h0=h-20(mm) fcm(N/mm2) ζ 785.4 300 1000 160 11.15 0.13 785.4 300 1000 160 11.15 0.13 备注 ζ=Asfy/bh0fcm Mui α1 αs fc(N/mm2) b(mm) h0(mm) 板正截面极限承载弯矩(kN.m) Mi(kN.m) Mu1 1 0.12 11.15 1000 160 34.54 18.89 Mu2 1 0.12 11.15 1000 160 34.54 6.73 比较 Mu1>m1 符合要求 Mu2>m2 符合要求 MUi' fy(N/mm2) As(mm2) h0(mm) αs'(mm) 板正截面极限承载弯矩(kN.m) Mi'(kN.m) Mu1' 300 785.4 160 20 -32.99 -26 Mu2' 300 785.4 160 20 -32.99 -18.05 比较 Mu1'>m1' 符合要求 Mu2'>m2' 符合要求 六、楼板裂缝验算 1、本结构按压弯构件进行计算 公式 参数剖析 使用条件 ωmax=αcrψσsk[1.9c+0.08d/(νρte )]/ Es d 钢筋的直径 最大裂缝宽度验算 As 纵向受力拉钢筋的截面面积 Mk 按荷载短期效应组合计算的弯矩值 c 最外层纵向受拉钢筋外边缘至受拉区底边的距离(㎜):当c<20时,取c=20,当c>65时,取c=65 ftk 混凝土轴心抗拉强度标准 αcr 构件的受力特征系数,综合了前述若干考虑,轴心受拉构件取2.7,受弯、偏心受压取2.1,偏心受拉取2.4; ν 纵向受力钢筋表面特征系数,对于带肋钢筋取1.0,对于光面钢筋取0.7; Es 钢筋的弹性模量 ρte=As/Ate ρte 按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率, 在最大裂缝宽度计算中,当ρte<0.01,时取 ρte=0.01 ψ=1.1-0.65ftk/(ρteσsk) ψ 裂缝间纵向受拉钢筋应变不均匀系数,在计算中,ψ<0.2时,取ψ=0.2;当ψ>1.0时,取ψ=1.0.对于直接承受重荷载的构件,取ψ=1.0 Ate=0.5bh+(bf–b)hf Ate 有效受拉混凝土截面面积;对于轴心受拉构件,取构件截面面积 对于受弯、偏心受压和偏心受拉构件 Ate=0.5bh 矩形截面 σsk=Mk/(Asηh0), h0 =h-(c+d/2) σsk 裂缝处钢筋应力 2、最大裂缝宽度计算 楼层 αcr ψ c(mm) d(mm) σsk ν ρte Es(N/mm2) ωmax(mm) 第-1层 2.1 0.53 20 10 178.38 1 0.01 200000 0.12 比较 第-1层 ωmax/0.3<1 符合要求 七、楼板抗冲切验算 根据《混凝土结构设计规范(GB50010)》规定,受冲切承载力应满足下式 公式 参数剖析 F=(0.7βhft+0.15σpc,m)ηumh0 Fl 局部荷载设计值或集中反力设计值 βh 截面高度影响系数:当h≤800mm时,取βh=1.0;当h≥2000mm时,取βh=0.9;中间线性插入取用。 ft 混凝土轴心抗拉强度设计值 σpc,m 临界面周长上两个方向混凝土有效预压应力按长度的加权平均值,其值控制在1.0-3.5N/㎜2范围内 um 临界截面周长:距离局部荷载或集中反力作用面积周边h0 /2处板垂直截面的最不利周长。 h0 截面有效高度,取两个配筋方向的截面有效高度的平均值 η=min(η1, η2) η1=0.4+1.2/βs , η2=0.5+as×h0/4Um η1 局部荷载或集中反力作用面积形状的影响系数 η2 临界截面周长与板截面有效高度之比的影响系数 βs 局部荷载或集中反力作用面积为矩形时的长边与短边尺寸比较,βs不宜大于4:当βs <2时取βs =2 ,当面积为圆形时,取βs=2 as 板柱结构类型的影响系数:对中柱,取as =40 ,对边柱,取as =30 :对角柱,取 as=20 说明 在本工程计算中为了安全和简化计算起见,不考虑上式中σpc,m之值,将其取为0,作为板承载能力安全储备, 承载力计算 楼层 F=0.7βhftηumh0 F1 βh ft η um h0 F 第-1层 1 1.57 1 0.8 160 140.67 14.19 比较 第-1层 F/F1≥1 符合要求
