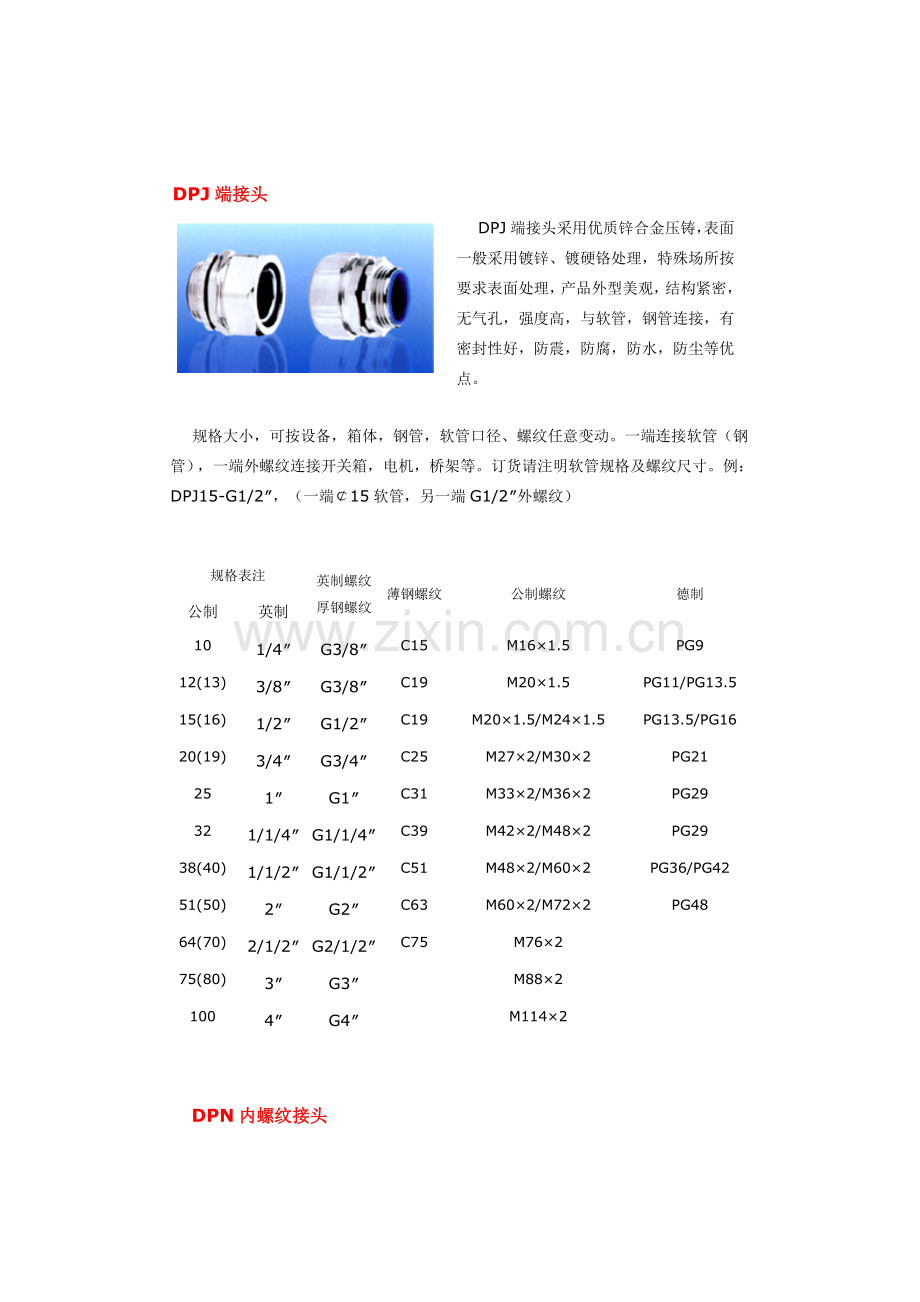

DPJ端接头

    DPJ端接头采用优质锌合金压铸，表面一般采用镀锌、镀硬铬处理，特殊场所按要求表面处理，产品外型美观，结构紧密，无气孔，强度高，与软管，钢管连接，有密封性好，防震，防腐，防水，防尘等优点。

    规格大小，可按设备，箱体，钢管，软管口径、螺纹任意变动。一端连接软管（钢管），一端外螺纹连接开关箱，电机，桥架等。订货请注明软管规格及螺纹尺寸。例：DPJ15-G1/2″，（一端￠15软管，另一端G1/2″外螺纹）

规格表注
英制螺纹
厚钢螺纹
薄钢螺纹
公制螺纹
德制
公制
英制
10
1/4″
G3/8″
C15
M16×1.5
PG9
12(13)
3/8″
G3/8″
C19
M20×1.5
PG11/PG13.5
15(16)
1/2″
G1/2″
C19
M20×1.5/M24×1.5
PG13.5/PG16
20(19)
3/4″
G3/4″
C25
M27×2/M30×2
PG21
25
1″
G1″
C31
M33×2/M36×2
PG29
32
1/1/4″
G1/1/4″
C39
M42×2/M48×2
PG29
38(40)
1/1/2″
G1/1/2″
C51
M48×2/M60×2
PG36/PG42
51(50)
2″
G2″
C63
M60×2/M72×2
PG48
64(70)
2/1/2″
G2/1/2″
C75
M76×2

75(80)
3″
G3″

M88×2

100
4″
G4″

M114×2

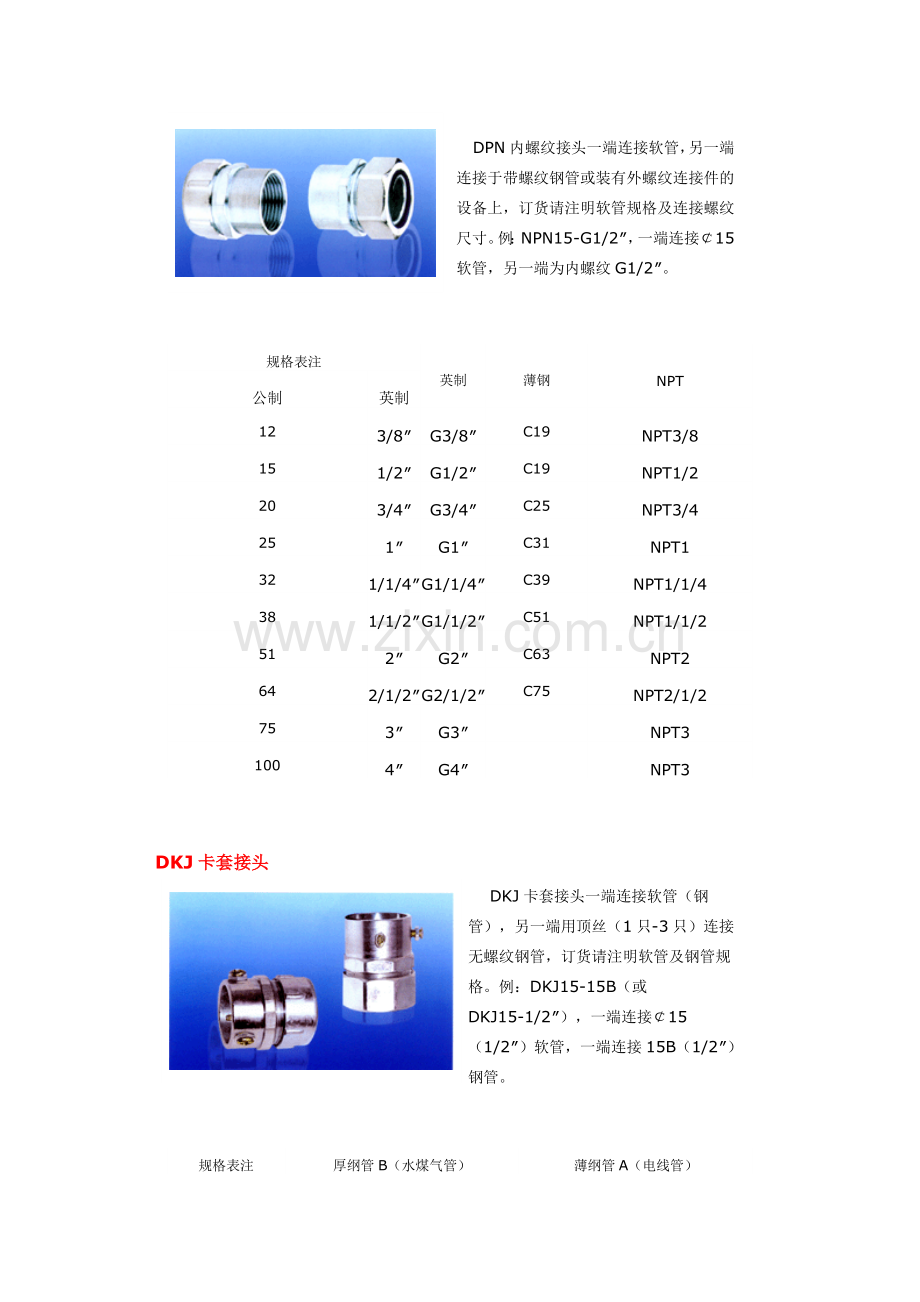

      DPN内螺纹接头

   DPN内螺纹接头一端连接软管，另一端连接于带螺纹钢管或装有外螺纹连接件的设备上，订货请注明软管规格及连接螺纹尺寸。例：NPN15-G1/2″，一端连接￠15软管，另一端为内螺纹G1/2″。

规格表注
英制
薄钢
NPT
公制
英制
12
3/8″
G3/8″
C19
NPT3/8
15
1/2″
G1/2″
C19
NPT1/2
20
3/4″
G3/4″
C25
NPT3/4
25
1″
G1″
C31
NPT1
32
1/1/4″
G1/1/4″
C39
NPT1/1/4
38
1/1/2″
G1/1/2″
C51
NPT1/1/2
51
2″
G2″
C63
NPT2
64
2/1/2″
G2/1/2″
C75
NPT2/1/2
75
3″
G3″

NPT3
100
4″
G4″

NPT3

DKJ卡套接头

    DKJ卡套接头一端连接软管（钢管），另一端用顶丝（1只-3只）连接无螺纹钢管，订货请注明软管及钢管规格。例：DKJ15-15B（或DKJ15-1/2″），一端连接￠15（1/2″）软管，一端连接15B（1/2″）钢管。

规格表注
厚纲管B（水煤气管）
薄纲管A（电线管）
公制
英制
公称
英称
外径×壁厚mm
公称
英称
外径×壁厚mm
10
1/4″
″10
1/4″

″12
1/2″
12.76×1.60
12(13)
3/8″
″12
3/8″
17×2.25
″15
3/8″
15.87×1.60
15(16)
1/2″
″15
1/2″
21.25×2.75
″20
3/4″
19.05×1.60
20(19)
3/4″
″20
3/4″
26.75×2.75
″25
1″
25.40×1.80
25
1″
″25
1″
33.5×3.25
″32
1/1/4″
31.75×1.80
32
1/1/4″
″32
1/1/4″
42.25×3.25
″40
1/1/2″
38.10×1.80
38(40)
1/1/2″
″40
1/1/2″
48×3.5
″50
2″
50.80×2.0
51(50)
2″
″50
2″
60×3.5
″70
2/1/2″
63.50×2.5
64(70)
2/1/2″
″70
2/1/2″
75.5×3.75
″80
3″
76.20×3.20
75(80)
3″
″80
3″
88.5×4

100
4″
″100
4″
114×4

      DGJ自固接头

   DGJ自固接一端连接软管，另一端连接无螺纹钢管，订货请注名软管，钢管规格。
例：DKJ15-15B（或DKJ15-1/2″），一端连接￠15（1/2″）软管，一端连接15B（1/2″）钢管。

规格表注
厚纲管B（水煤气管）
薄纲管A（电线管）
公制
英制
公称
英称
外径×壁厚mm
公称
英称
外径×壁厚mm
10
1/4″
″10
1/4″

″12
1/2″
12.76×1.60
12(13)
3/8″
″12
3/8″
17×2.25
″15
3/8″
15.87×1.60
15(16)
1/2″
″15
1/2″
21.25×2.75
″20
3/4″
19.05×1.60
20(19)
3/4″
″20
3/4″
26.75×2.75
″25
1″
25.40×1.80
25
1″
″25
1″
33.5×3.25
″32
1/1/4″
31.75×1.80
32
1/1/4″
″32
1/1/4″
42.25×3.25
″40
1/1/2″
38.10×1.80
38(40)
1/1/2″
″40
1/1/2″
48×3.5
″50
2″
50.80×2.0
51(50)
2″
″50
2″
60×3.5
″70
2/1/2″
63.50×2.5
64(70)
2/1/2″
″70
2/1/2″
75.5×3.75
″80
3″
76.20×3.20
75(80)
3″
″80
3″
88.5×4

100
4″
″100
4″
114×4

NCJ内插接头

    NCJ内插接头一端连接软管，另一端插入钢管内孔固定，适用于间隙排列很小的钢管与软管接头，订货请注明软管及钢管内径，钢管排列间隔尺寸。例：NCJ15-1/2″，一端软￠15（1/2″），另一端插入1/2″的钢管内孔。。

软管规格
内插配用薄钢管
内插配用厚钢管
公制
英制
12
3/8″
3/8″
1/2″
15(16)
1/2″
1/2″
3/4″
20(19)
3/4″
3/4″
1″
25
1″
1″
1/1/4″
32
1/1/4″
1/1/4″
1/1/2″
38(40)
1/1/2″
1/1/2″
2″
51(50)
2″
2″
2/1/2″
64(70)
2/1/2″
2/1/2″
3″

      DWJ90°DNJ45°弯接头

   DWJ90°弯接头，DNJ45°弯接头一端连接软管，一端成90°或45°连接箱体，电机等设备，订货请注明软管规格及连接螺纹。例：DWJ15-G1/2″。

软管规格
连接螺纹
软管规格
连接螺纹
公制
英制
公制
英制
12(13)
3/8″
G3/8″
38(40)
1/1/2″
G1/1/2″
15(16)
1/2″
G1/2″
51(50)
2″
G2″
20(19)
3/4″
G3/4″
64(70)
2/1/2″
G2/1/2″
25
1″
G1″
75(80)
3″
G3″
32
1/1/4″
G1/1/4″
100
4″
G4″

JBS缩径接头
JBK扩径接头

DTJ三通接头
DYJ三通接头

DDJA葛兰

    DDJA葛兰主体采用锌合金或铜加工，表面镀硬铬处理，可选用此接头将电缆锁紧，并牢靠的固定在设备或箱体上，订货请注明连接螺纹及电缆外径尺寸。例：DDJA葛兰M24×1.5-14，固定螺纹M24×1.5，电缆外径￠14mm。

   DDJB葛兰

   DDJB葛兰主体采用耐温、高强度尼龙兼压铸加工，可选用此接头，将电缆锁紧，并牢靠的固定在设备或箱体上，订货请注明连接 螺纹及电缆外径。例：DDJB葛兰 M20×1.5-10，固定螺纹M24×1.5，电缆外径￠10mm。

规格表注
英制螺纹
厚钢螺纹
薄钢螺纹
公制螺纹
德制
公制
英制
10
1/4″
G3/8″
C15
M16×1.5
PG9
12(13)
3/8″
G3/8″
C19
M20×1.5
PG11/PG13.5
15(16)
1/2″
G1/2″
C19
M20×1.5/M24×1.5
PG13.5/PG16
20(19)
3/4″
G3/4″
C25
M27×2/M30×2
PG21
25
1″
G1″
C31
M33×2/M36×2
PG29
32
1/1/4″
G1/1/4″
C39
M42×2/M48×2
PG29
38(40)
1/1/2″
G1/1/2″
C51
M48×2/M60×2
PG36/PG42
51(50)
2″
G2″
C63
M60×2/M72×2
PG48
64(70)
2/1/2″
G2/1/2″
C75
M76×2

75(80)
3″
G3″

M88×2

100
4″
G4″

M114×2

   DDJB葛兰主体采用耐温、高强度尼龙兼压铸加工，可选用此接头，将电缆锁紧，并牢靠的固定在设备或箱体上，订货请注明连接 螺纹及电缆外径。例：DDJB葛兰 M20×1.5-10，固定螺纹M24×1.5，电缆外径￠0mm。1

同径mm
适用电缆mm
连接螺纹
英制
薄钢
公制
德制
6
3-6
G1/4″
C13
M14×1.5
M12×1.5
PG7
8
6-8
G1/4″
C15
M16×1.5
M14×1.5
PG9
10
8-10
G3/8″
C15/C19
M18×1.5
M18×1.5
PG11
12
10-12
G1/2″
C19
M20×1.5
M18×1.5
PG13.5
14
12-14
G1/2″
C19
M22×1.5
M20×1.5
PG16
18
14-18
G3/4″
C25
M27×2
M24×1.5
PG21
25
18-25
G1″
C31
M36×2
M33×2
PG29
32
25-32
G1/4″″G1/2″
C39
M48×2
M45×2
PG36
38
32-38
G2″
C51
M54×2
M60×2
PG42
44
38-44
G2/1/2″
C63/C75
M64×2

PG48

      DDP电缆密封管接头

    DDP电缆密封管接头具有将在轻型软管的电缆压紧，用橡皮密锁紧电缆后，对电缆进行密封或抑制电缆的张力。

型号规格
公制螺纹
英制螺纹
适用电缆外径
A
B
C
D
E
8
M16×1.5

M16×1
G3/8

3-6
10
M16×1.5

G3/8

5-8
12
M20×1.5
M18×1.5
M27×1.5
G1/2
G3/8
6-10
15
M24×1.5
M27×2

G3/4
G1/2
8-12
20
M30×2
M33×2
M33×2
G1
G3/4
10-1
25
M36×2
M42×2

G1-1/4
G1
13-18
32
M48×2
M42×2

G1-1/2
G1-1/4
16-24
38
M60×2
M48×2

G2
G1-1/2
22-30
51
M75×2
M64×2

G2-1/2
G2
25-35

C型型钢 冲孔C型型钢

    材质：进口镀锌钢板制成。特性：免焊、免钻、易施工。多种款式，可供选择。镀锌板含锌量，不易腐蚀生锈。

编号
T×H×L
编号
T×H×L
GHC1625
1.6×25×3000
GHK1625
1.6×25×3000
GHC2025
2.0×25×3000
GHK2025
2.0×25×3000
GHC2041
2.5×41×3000
GHK2041
2.5×41×3000
GHC2541
2.5×41×3000
GHK2541
2.5×41×3000

      P型管夹

    材质：碳钢电解镀锌，进口镀锌板。
    特性：固定施工方便，安装容易。管与管之间，可紧密相连，节省空间及成本。

型号
规格
管外径
厚度
螺丝
重量（公克/组）
容许荷量
PA
15
1/2″
21.7
1.4
φ6×25
52
1.76
PA
20
3/4″
27.2
1.4
φ6×25
55
1.76
PA
25
1″
34
2.0
φ6×25
72
2.65
PA
32
1-1/4″
42.7
2.0
φ6×25
86
2.65
PA
40
1-1/2″
48.6
2.0
φ6×25
92
2.65
PA
50
2″
60.5
2.6
φ6×25
154
3.53
PA
65
2-1/2″
76.3
2.6
φ8×40
195
3.53
PA
80
3″
89.1
2.6
φ8×40
214
3.53
PA
100
4″
114.3
3.0
φ10×40
304
4.12
PA
125
5″
139.8
3.0
φ10×40
359
4.12
PA
150
6″
165.2
3.4
φ10×40
455
4.41
PA
200
8″
216.3
3.4
φ10×40
586
4.41

各钢带厚度如下：
1/2" 2.5mm
3/4" 2.8mm
1" 3.0mm
1-1/4" 3.8mm
1-1/2" 3.8mm
2" 4.0mm
