设计推动架零件的机械加工工艺规则及工艺装备-机械制造基础课程设计.doc

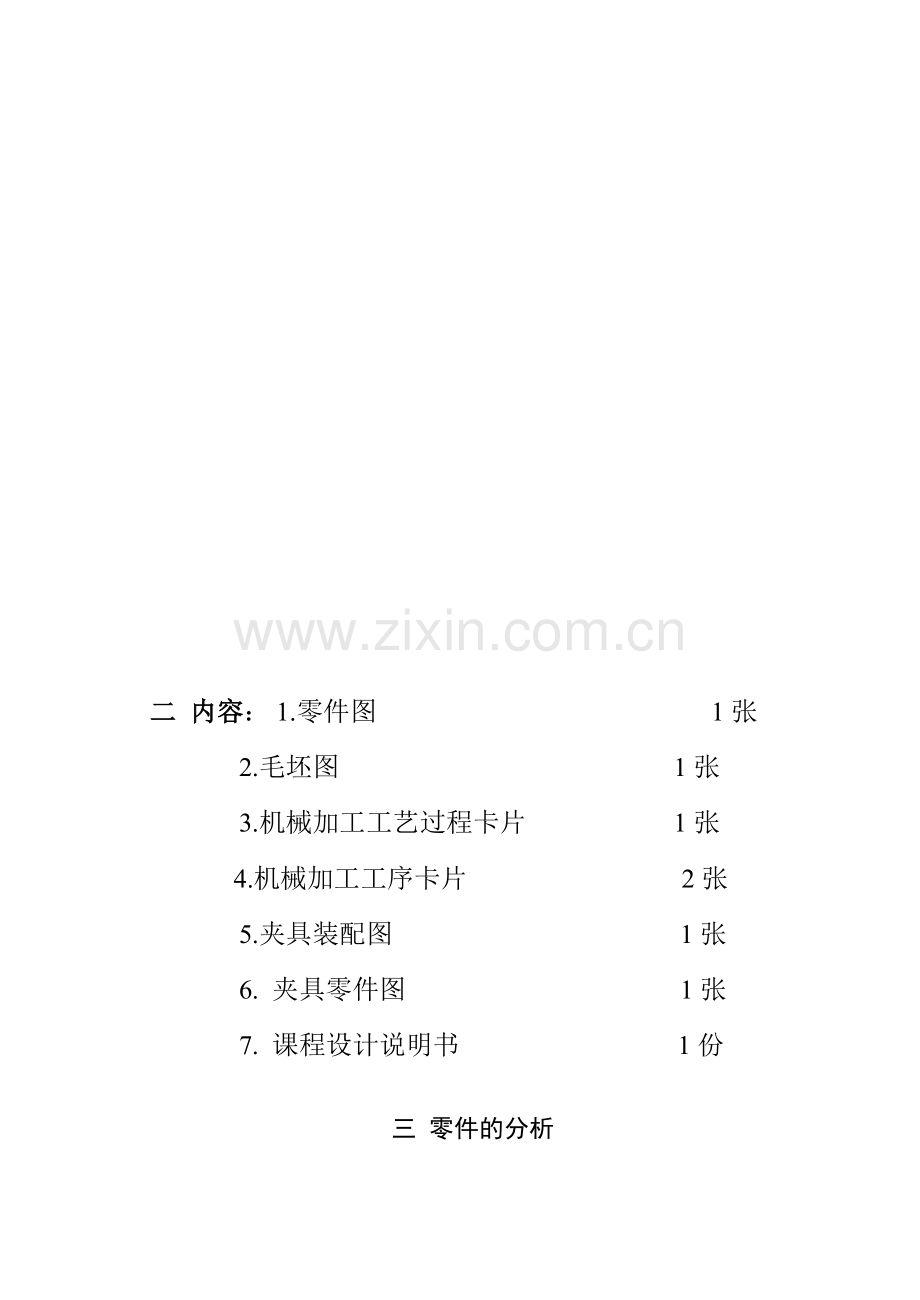

机械制造基础课程设计说明书题目: 设计推动架零件的机械加工工艺规则及工艺装备 目录一、 序言.2 二、 设计内容.2. 三、零件的分析.2四、工艺规程设计.2五、夹具设计.13六、设计心得.14八、参考文献.14二 内容：1.零件图 1张 2.毛坯图 1张 3.机械加工工艺过程卡片 1张4.机械加工工序卡片 2张 5.夹具装配图 1张 6. 夹具零件图 1张 7. 课程设计说明书 1份三 零件的分析零件的工艺分析推动架共有二组加工表面，其相互有一定关联要求。分析如下： 以32为中心的一组加工表面，这一组加工表面包括：45、60、16孔以16孔为中心的一组加工表面，这一组加工表面包括：40、25、6x1槽、6x9槽孔、M8孔经过分析，为了保证加工精度和降低加工成本，将32孔和16作为定位基准，以他为工艺基准能很好保证其他各个尺寸要求，完全可以达到图纸要求。由上面分析可知，加工时应先加工第一组表面，再以第一组加工后表面为精基准加工另外一组加工面。四 工艺规程设计1 确定毛坯的制造形式：零件材料为HT200，考虑零件受冲击不大，零件结构又比较简单，故选择铸件毛坯。2基面的选择 （1 ）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。（2） 精基准的选择。主要应该考虑基准重合的问题。为了使基准统一，先选择32孔和16孔作为基准.3制定工艺路线2.3.1 工艺路线方案一工序一 备毛坯工序二 热处理工序三 铣面35和50的下表面 27的右表面工序四 铣面35和50的上表面工序五 扩孔32，孔口倒角工序六 车端面，钻孔10，车孔16，孔口倒角工序七 钻扩铰16孔工序八 钻孔6，锪孔工序九 钻M8底孔6.6，攻M8孔工序十 铣槽6x1、6x9工序十一 检查工序十二 入库2.3.2 工艺路线方案二工序一 备毛坯工序二 热处理工序三 铣面35和50的下表面 27的右表面工序四 铣面35和50的上表面工序五 扩孔32，孔口倒角工序六 车端面，钻孔10，车孔16，孔口倒角工序七 铣槽6x1、6x9工序八 钻扩铰16孔工序九 钻孔6，锪孔 工序十 钻M8底孔6.6，攻M8孔工序十一 检查工序十二 入库2.3.3 工艺路线分析比较 工艺路线一与工艺路线二的差别在于对16销孔和铣槽6x1、6x9的加工安排的不同，工艺路线一将16销孔基准，加工槽6x1、6x9，准统一，能很好的保证槽6x1、6x9的精度要求，所以此次设计依据工艺路线一来开展设计。2.4 机械加工余量、工序尺寸及毛皮尺寸的确定推动架，零件材料为HT200，生产类型大批量，铸造毛坯。据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：2.4.1 内孔和外圆的加工余量及公差查机械制造工艺设计简明手册取32内孔单边加工余量为2.2.4.2 铣削加工余量为：粗铣 1.5mm精铣 0.5mm2.4.3 其他尺寸直接铸造得到由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。确立切削用量及基本工时 工序三 铣面35和50的下表面 27的右表面2.5.1.1. 加工条件 工件材料：HT200,铸造。机床：XA6132卧式铣床刀具：高速钢圆柱铣刀,深度apPcc。故校验合格。最终确定 ap1=1.8mm，ap2=0.2mm nc=475r/min,Vfc=475mm/s，V c=119.3m/min，fz=0.16mm/z。计算基本工时tm2xL/ n*fz=2x(100+60)/475x0.16=4.2min。2 工序四 铣面铣面35和50的上表面2.5.2.1. 加工条件工件材料：HT200,铸造。机床：XA6132卧式铣床刀具：高速钢圆柱铣刀,深度apPcc。故校验合格。最终确定 ap1=1.8mm，ap2=0.2mm nc=475r/min,Vfc=475mm/s，V c=119.3m/min，fz=0.16mm/z。计算基本工时tm2xL/ n*fz=2x(50+35+60)/475x0.16=3.8min。2.5.3 工序五 扩孔32，孔口倒角2.5.3.1. 加工条件工件材料：HT200,铸造。机床：C6116车床。刀具：扩孔麻花钻，倒角车刀. 2.5.3.2 车切削用量查切削手册 所以， 按钻头强度选择 按机床强度选择最终决定选择机床已有的进给量 经校验 校验成功。 钻头磨钝标准及寿命后刀面最大磨损限度（查切削手册）为0.50.8mm，寿命切削速度查切削手册 修正系数 故。查切削手册机床实际转速为故实际的切削速度校验扭矩功率 所以 故满足条件，校验成立。2.5.3.3计算工时2.5.4 工序六 车端面，钻孔10，车孔16，孔口倒角2.5.4.1. 加工条件工件材料：HT200,铸造。机床：CA6140车床。刀具：选择高速钢麻花钻钻头， do=10mm，钻头采用双头刃磨法，后角o120，45度车刀。2.5.4.2. 钻孔切削用量 查切削手册 所以， 按钻头强度选择 按机床强度选择最终决定选择机床已有的进给量 经校验 校验成功。 钻头磨钝标准及寿命后刀面最大磨损限度（查切削手册）为0.50.8mm，寿命切削速度查切削手册 修正系数 故。查切削手册机床实际转速为故实际的切削速度校验扭矩功率 所以 故满足条件，校验成立。2.5.4.3计算工时2.5.5 工序七 钻扩铰16孔2.5.5.1. 加工条件工件材料：HT200,铸造。机床：Z5215A摇臂钻床刀具：选择高速钢麻花钻钻头，14高速钢麻花钻、15.8高速钢扩孔钻、16高速钢标准铰刀，钻头采用双头刃磨法，后角o120。2.5.5.2. 切削用量 查切削手册 所以， 按钻头强度选择 按机床强度选择最终决定选择机床已有的进给量 经校验 校验成功。 钻头磨钝标准及寿命后刀面最大磨损限度（查切削手册）为0.50.8mm，寿命切削速度查切削手册 修正系数 故。查切削手册机床实际转速为故实际的切削速度校验扭矩功率 所以 故满足条件，校验成立。2.5.5.3计算工时2.5.6 工序八 钻孔6，锪孔2.5.6.1. 加工条件工件材料：HT200,铸造。机床：Z5215A摇臂钻床刀具：选择高速钢麻花钻钻头，6高速钢麻花钻，钻头采用双头刃磨法，后角o120。2.5.6.2. 切削用量 查切削手册 所以， 按钻头强度选择 按机床强度选择最终决定选择机床已有的进给量 经校验 校验成功。 钻头磨钝标准及寿命后刀面最大磨损限度（查切削手册）为0.50.8mm，寿命切削速度查切削手册 修正系数 故。查切削手册机床实际转速为故实际的切削速度校验扭矩功率 所以 故满足条件，校验成立。2.5.6.3计算工时2.5.7 工序九 钻M8底孔6.6，攻M8孔2.5.7.1. 加工条件工件材料：HT200,铸造。机床：Z5215A摇臂钻床刀具：选择高速钢麻花钻钻头，6.6高速钢麻花钻，钻头采用双头刃磨法，后角o120。2.5.7.2. 切削用量 查切削手册 所以， 按钻头强度选择 按机床强度选择最终决定选择机床已有的进给量 经校验 校验成功。 钻头磨钝标准及寿命后刀面最大磨损限度（查切削手册）为0.50.8mm，寿命切削速度查切削手册 修正系数 故。查切削手册机床实际转速为故实际的切削速度校验扭矩功率 所以 故满足条件，校验成立。2.5.7.3计算钻工时2.5.8 工序十 铣槽6x1、6x92.5.8.1. 加工条件工件材料：HT200,铸造。机床：X62A卧式铣床刀具：高速钢圆柱铣刀,深度apPcc。故校验合格。最终确定 ap=3mm，nc=475r/min,Vfc=475mm/s，V c=8.49m/min，fz=0.16mm/z。2.5.8.3 计算基本工时tm4xL/ n*fz=4x(27+6)/475x0.16=1.73min。五 夹具设计钻孔6的钻床夹具 问题的提出在给定的零件中，对本序加工的主要考虑孔6与孔32的端面的位置尺寸15. 夹具设计1 定位基准的选择出于定位简单和快速的考虑，选择一端面和孔32以及16为定位基准，保证加工基准和设计基准重合，再使用快速螺旋卡紧机构进行卡紧。 2 切削力和加紧力的计算 本步加工按钻削估算卡紧力。实际效果可以保证可靠的卡紧。钻削轴向力 ：扭矩 卡紧力为取系数 S1=1.5 S2=S3=S4=1.1则实际卡紧力为 F=S1*S2*S3*S4*F=28.4N使用快速螺旋定位机构快速人工卡紧，调节卡紧力调节装置，即可指定可靠的卡紧力。3 定位误差分析 由于加工基准和设计基准重合，所以能很好的保证了加工精度。4 夹具设计及操作的简要说明卡具的卡紧力不大，故使用手动卡紧。为了提高生产力，使用快速螺旋卡紧机构。六 心得体会：感谢我的指导老师对我悉心的指导，在整个设计过程中我懂得了许多东西，相信会对今后的学习工作生活有非常重要的影响。七 参考文献崇凯主编 机械制造技术基础课程设计指南化学工业出版社李益民主编机械制造工艺设计简明手册 机械工业出版社赵家齐主编. 机械制造工艺学课程设计指导书 机械工业出版社
