技术交底汇总.docx

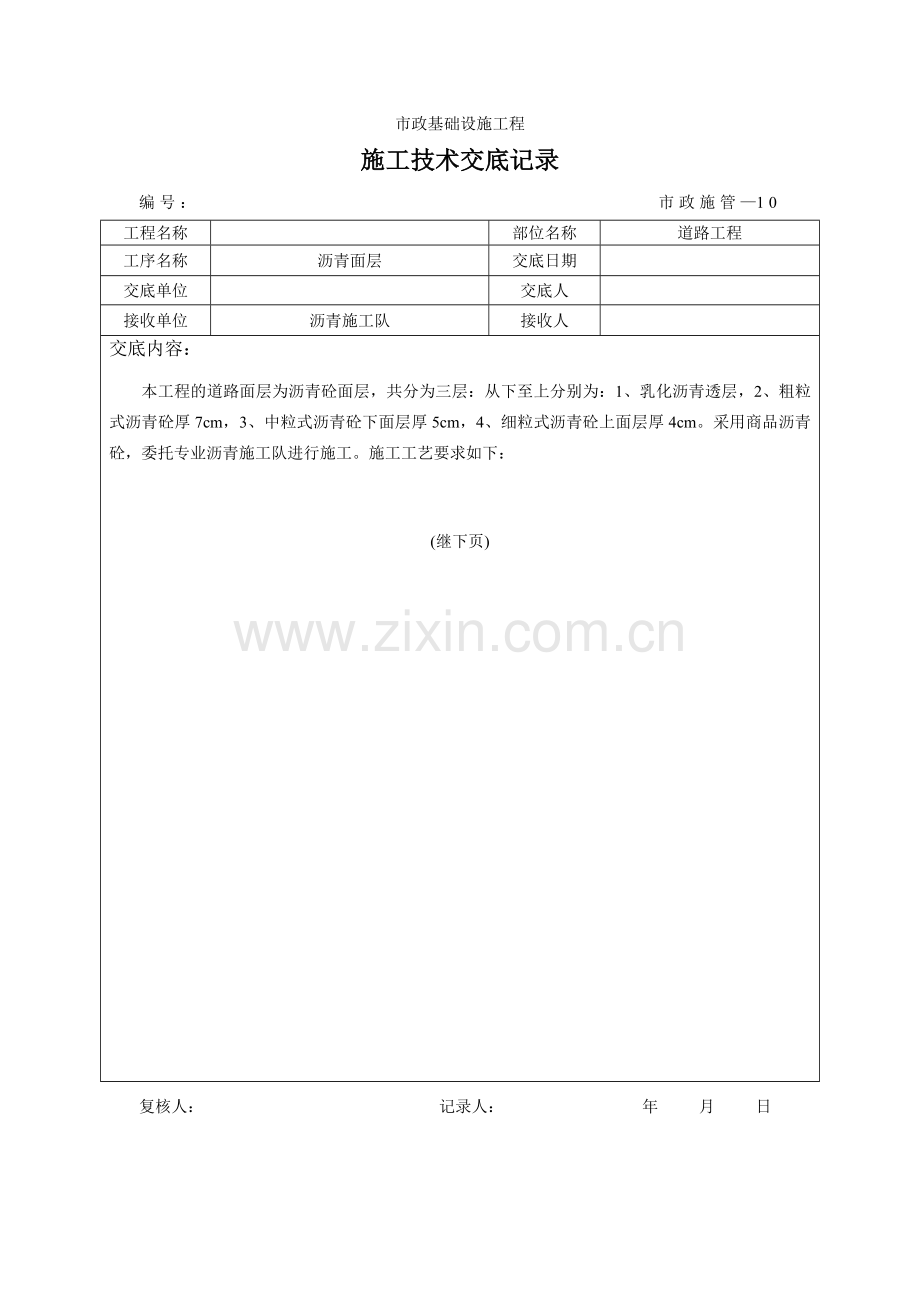

目录1、沥青面层技术交底2、深层搅拌桩技术交底3、粉喷桩技术交底4、袋装砂井技术交底5、沉管灌注桩技术交底6、沉管灌注桩班技术交底7、沉管灌注桩技术交底8、道路侧、平石技术交底9、软基工程搅拌桩施工技术交底10、PVC塑料管暗敷设工程（电线导管敷设工程）技术交底11、给水管道安装工程（PP-R管）技术交底12、室内塑料排水管道安装工程技术交底13、管内穿绝缘导线工程技术交底14、配电箱安装工程技术交底15、开关、插座安装工程技术交底16、开关、插座安装工程技术交底17、防雷及接地体安装技术交底18、电气配管技术交底19、灯具安装技术交底市政基础设施工程施工技术交底记录编号： 市政施管10工程名称部位名称道路工程工序名称沥青面层交底日期交底单位交底人接收单位沥青施工队接收人交底内容：本工程的道路面层为沥青砼面层，共分为三层：从下至上分别为：1、乳化沥青透层，2、粗粒式沥青砼厚7cm，3、中粒式沥青砼下面层厚5cm，4、细粒式沥青砼上面层厚4cm。采用商品沥青砼，委托专业沥青施工队进行施工。施工工艺要求如下：(继下页)复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管10工程名称部位名称道路工程工序名称沥青面层交底日期交底单位交底人接收单位沥青施工队接收人交底内容：（接上页） (继下页)复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管-10工程名称部位名称道路工程工序名称沥青面层交底日期交底单位交底人接收单位沥青施工队接收人交底内容： （接上页） （继下页）复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管-10工程名称部位名称道路工程工序名称沥青面层交底日期交底单位交底人接收单位沥青施工队接收人交底内容： （接上页）（继下页）复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管-10工程名称部位名称道路工程工序名称沥青面层交底日期2005年6月10日交底单位交底人接收单位沥青施工队接收人交底内容：（接上页）会签栏参加单位参加人员复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管10工程名称部位名称工序名称深层搅拌桩交底日期年 月 日交底单位交底人接收单位接收人交底内容：1. 本处理地段搅拌桩桩径500mm（搅拌钻头不小于500mm），设计桩长不等，桩底进入土体持力层0.5m，单桩承载力不少于100KN；施工时，桩底高程不高于设计标高，桩顶高程不低于设计标高,桩距为1.51.5m，按正方形排列，经处理后的复合地基承载力100Kpa。2. 制浆采用42.5R普通硅酸盐水泥，浆液水灰比为0.5。制备好的浆液不得离析，泵送必须连续。每加固1m土体掺入水泥量为55kg，单桩水泥用量偏差不大于5kg。3. 搅拌头上提喷浆时的提升速度为0.650.8m/min，喷浆压力为0.40.6MPa。4. 测放桩位按设计要求进行，在确定孔位时，需经复核确认后方可进入下一施工工序，为保证桩位的准确性，桩位必须打入木桩或插入竹片作为桩位标记。5. 下钻杆时，先使桩机安置在标定的孔位上，使钻头中心对准孔中心，杆位偏差在5cm以内，调整桩机水平度及垂直度，保证孔斜率不大于1.0%，终孔后校正钻具，桩径偏差不得大于4%。6. 下钻杆搅拌前要通过地面试喷清水，检查灌浆设备和管路系统、设备的压力和排量必须满足设计要求；管路系统的密封圈必须良好，各通道和喷嘴内不得有杂物。7. 根据施工设计控制搅拌技术参数，注意浆液流量，自上而下搅拌，自下而上喷浆搅拌。当土层较硬时，可适当提高水泥浆水灰比。8. 施工人员必须认真检查水泥浆的水灰比和流量，灌浆泵压力和搅拌杆的提升速度，回转速度等施工参数是否符合要求，并及时作好施工现场记录。另在搅拌过程中，应控制钻杆的进入深度。9. 单桩开钻后应连续施工，严格控制起喷和停喷高程，不得间断。如遇停机或机械故障停喷，应及时记录中断高程，待恢复正常后立即复搅，复搅重叠长度不小于1m。如中断时间超过12小时，应采取补桩措施。（转下页）复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管10（续上页）10. 当浆液到达出浆口后，应喷浆坐底30s，使浆液完全到达桩底端。对桩身上端1/3桩长范围，应采用复搅措施，将此范围的浆液分两次喷入。当喷浆口到达桩顶标高时，宜停止提升，搅拌数秒，以保证桩头的均匀密实。11. 整桩喷浆搅拌结束后，为使软土与水泥搅拌均匀，应再次将搅拌头边旋转边沉入土中至设计深度，再将搅拌头边旋转边提升出地面。12. 施工间隔期间，应及时清洗集料斗和全部管路中的残留浆液，应防止浆液硬结堵塞管道。会签栏参加单位参 加 人 员复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录工程名称部位名称软土地基处理工序名称粉喷桩交底日期交底单位交底人接收单位粉喷桩施工班组接收人交底内容：13. 本处理地段粉喷桩桩径500mm（搅拌钻头不小于500mm），采用42.5级普通硅酸盐水泥。每加固1m土体掺入水泥量为55kg，单位桩长水泥用量的负值偏差应控制在8%以内，单桩水泥用量负值偏差应控制在5%以内。14. 采用两喷四搅法施工，自上而下搅拌，自下而上喷粉搅拌，搅拌头上提喷分时的提升速度为0.51m/min。为保证粉体搅拌均匀，须进行全桩长复搅，复搅速度也应控制在0.51m/min，为保证桩底喷灰量据管道的送灰时间，提升钻具前提前喷灰，不充许先提升钻具后喷灰，停灰面为施工地面下0.5m处，复搅时管道压力不宜过大，以不堵塞出气孔为原则，防止钻孔淤泥向四周挤压形成空洞。15. 测放桩位按设计要求进行，在确定孔位时，需经复核确认后方可进入下一施工工序，为保证桩位的准确性，桩位必须打入木桩或插入竹片作为桩位标记。16. 下钻杆时，先使桩机安置在标定的孔位上，使钻头中心对准孔中心，杆位偏差在5cm以内，调整桩机水平度及垂直度，保证孔斜率不大于1.5%，终孔后校正钻具，桩径偏差不得大于4%。17. 下钻杆搅拌前要通过地面试喷清水，检查喷粉设备和管路系统、设备的压力和排量必须满足设计要求；管路系统的密封圈必须良好，各通道和喷嘴内不得有杂物。18. 施工人员必须认真检查水泥干粉喷量，空气压缩机压力和搅拌杆的提升速度，回转速度等施工参数是否符合要求，并及时作好施工现场记录。另在搅拌过程中，应控制钻杆的进入深度。19. 单桩开钻后应连续施工，严格控制起喷和停喷高程，不得间断。如遇停机或机械故障停喷，应及时记录中断高程，待恢复正常后立即复搅，复搅重叠长度不小于1m。如中断时间超过12小时，应采取补桩措施。施工间隔期间，应及时清洗集料斗和全部管路中的残留干粉，应防止水泥硬结堵塞管道。 编号： 市政施管10复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管10工程名称部位名称工序名称交底日期年 月 日交底单位交底人接收单位接收人交底内容：1、本工程施工里程为K6+950 K9+700，电力电缆桥架包括工字钢、支架及其配件组成，通信电缆桥架由工字钢、支架、有孔托盘及其配件组成。2、K6+950 K8+125参照设计图纸标准断面（一），K8+125 K9+700参照设计图纸标准断面（二），电力仓和通信仓立柱均选用10号工字钢，K6+950 K8+125每根工字钢长2.0m（非标准断面除外），K8+125 K9+700每根工字钢长2.5m（非标准断面除外），单个支架宽度为550（电力支架荷载等级为D级：2.5KN/m，通信支架荷载等级为B级：1.5KN/m）。电力仓靠环外侧有5排，竖向每排间距为300450，水平间距均为800，内侧有4排（自用暂时不做），竖向每排间距为450，水平间距均为800；通信仓靠内侧有6排，竖向每排间距为300，水平间距均为800。3、预埋钢板凹入混凝土面3.0cm采用加垫钢板齐平墙面，周边与预埋钢板满焊，凹入混凝土面3.0cm采用加高钢板，横向加一块横肋，钢板厚度为2cm，均须与预埋钢板满焊，加高面与混凝土面齐平。4、电缆支架、加垫（高）钢板采用Q235A钢，材质应符合普通碳素结构钢技术条件GB700标准要求，并符合普通碳素结构钢冷扎钢带GB716及普通碳素钢、低合金钢薄钢板技术条件GB912标准的有关规定。5、固定支架的螺栓材质应符合普通碳素结构钢技术条件GB700标准中Q235A钢，铆钉等紧固件材料应符合普通碳素钢铆螺用热轧圆钢技术条件GB715标准。6、工字钢立柱为厂家预先加工好的定制产品，正式焊接前先将工字钢与钢板对中，使工字钢立柱紧贴处理好的预埋钢板，定位后先上下及左右点焊固定，以便满焊作业。焊条规格选用E4300型E4313型。工字钢立柱与加垫（高）钢板接触面要通长焊接，焊缝高度HF6mm。（转下页）复核人： 记录人： 年 月 市政基础设施工程施工技术交底记录（接上页）交底内容：7、所有电缆桥架采用热浸镀锌防腐处理，桥架镀锌厚度65m，螺栓及杆件镀锌厚度54m。8、施工前所有原材料均须送有资质的检测部门试验，合格后方可使用。9、工字钢立柱与预埋钢板焊接严格按设计要求进行，焊缝要进行喷涂防锈处理。10、工字钢立柱安装时应保证竖直，支架安装完成后应保证水平。11、支架的钢板厚度不小于4mm，其边角应倒成圆角；11万伏电缆支架上应开双孔，以便安装包扎，孔距260mm，位于支架正中，10千伏电缆及通信支架上应开7孔，以便安装包扎，孔距80mm位置参照设计图纸。12、电力仓内的支架安装，环内、外两边要做到错开，不得在同一平面上。13、工字钢安装高程为：K6+950 K8+125里程立柱下端距地面10cm，K8+125 K9+700里程立柱下端距地面15cm，11号路立柱顶端距沟顶25cm。14、预埋钢板凹入混凝土面1cm以内采用环氧树脂砂浆抹平，凹入混凝土面1cm以上采用高标号水泥砂浆抹平，垫块与预埋钢板的焊缝在抹砂浆前要进行防腐处理。会签栏参加单位参 加 人 员编 市政施管10复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管10工程名称部位名称软基处理工序名称袋装砂井交底日期交底单位交底人接收单位袋装砂井施工班组接收人交底内容：1、 本工程袋装砂井施工部位为非机动车道、人行道、绿化带和边坡，井径为7cm,其施工间距为1米，正方形布置，具体按照技术部门绘制的布桩图进行布置。2、 施工机械为导管式振动打桩机；砂袋用聚丙烯编织袋；砂采用渗水率较高的中、粗砂，含泥量不应大于3%。3、 施工工艺流程如下：（1）整平原地面（2）摊铺20cm砂垫层（3）测量放线：用小木桩定出每个桩位，测出砂垫层面高程（4）机具对准桩位（5）打入套管（6）沉入砂袋（7）拔出套管（8）埋砂袋头4、 质量要求：（1） 允许偏差项次项目单位标准允许偏差1井距cm符合设计规定152井长cm符合设计规定不小于设计3井径mm符合设计规定+10，-04竖直度%1.55灌砂率%符合设计规定+5（2） 砂袋留出孔口长度应保证伸入砂垫层至少20cm，并不得卧倒。 (转下页)复核人： 记录人： 2005年5月10日市政基础设施工程施工技术交底记录编号： 市政施管10(接上页)5、 注意事项（1） 砂袋灌入砂后，露天堆放应有遮盖，切忌长时间曝晒，以免砂袋老化。（2） 导轨应垂直，钢套管不得弯曲，沉桩时应用经纬仪或重锤控制垂直度。（3） 在钢套管上应划出标尺，确保井底标高符合设计要求。（4） 砂袋入井，应用桩架吊起垂直下井，防止砂袋发生扭结、缩颈、断裂和砂袋磨损。（5） 拔出套管时应注意垂直起吊，以防止带出或损坏砂袋，施工中若发现上述现象，应在原孔边缘重打；连续两次将砂袋带出时，应停止施工，待查明原因后再施工。会签栏参加单位参 加 人 员复核人： 记录人： 2005年5月10日市政基础设施工程施工技术交底记录编号： 市政施管10工程名称部位名称软基处理工序名称沉管灌注桩交底日期年 月 日交底单位交底人接收单位沉管灌注桩班接收人交底内容：1、本标段K1+460K1+580、K2+939K2+999、K3+049+K3+109处采用沉管灌注桩，桩径为480mm，素砼桩标号为C10，采用沉管灌注法施工，梅花形布置, 车行道及中央绿化带范围管桩间距为S1，人行道及路侧绿化带范围桩间距为S2，S1及S2具体数值详见“蕉前路软基处理布置示意图”。素砼桩要求打穿软土进入砂层0.5m.,具体桩位布置见附图。2、场地清理干净后，进行测量放线，定出桩位，复核准确无误后将桩管对桩位中心，把桩管对准预先埋设在桩位上的预制桩尖，放松卷扬机钢丝绳，利用桩机和桩管的自重，把桩尖竖直压入土中，确保垂直度偏差不大于1%。3、钢管加压过程中要控制节奏，确保沉管至设计标高后，其桩径偏差不大于10cm，然后立即灌注砼，尽量减少间隔时间，灌注砼之前，必须检查桩管内有无吞桩尖或进泥、进水。4、当砼灌满后，再次开动振动器和卷扬机，留振510秒，开始拔管。拔管时一边振动，一边拔管，拔管速率为1.21.5m/min;拔管过程中向桩管内继续加灌砼,以满足灌注量要求。5、砼的充盈系数应大于1.2，对于砼充盈系数小于1.2的桩，宜全长复打，对可能有断桩和缩颈桩，应采用局部复打。6、根据设计要求，施工时为了保证凿除桩顶浮浆后砼后质量，又不至于凿去太多而造成浪费。成桩后的桩身砼顶面标应比设计标高低0.8m.。7、沉管拔出地面后，确认成桩符合设计要求后，用粒状材料或湿粘性土封顶，然后移动机械进行下一根桩的施工。会签栏参加单位参加单位复核人： 记录人： 年 月 日市政基础设施工程施工安全技术交底记录编号： 市政施管10工程名称部位名称软 基 处 理工序名称沉管灌注桩交底日期年 月 日交底单位交底人接收单位沉管灌注桩班接收人交底内容：1施工现场应按项目部规定的位置安放施工机械和堆放材料，各种材料按照规范要求堆放。2.凡施工期间需要动火作业时，参加动火作业人员必须严格执行动火安全规定，在动火前做好“八不”，在动火中做好“四要”，在动火后做好“一清”工作。3.应遵守项目部的安全守则、安全管理规定。4.各种机械设备悬挂操作规程牌,施工前应检查管节与桩冒联接是否牢靠,桩尖分瓣是否灵活.所有机械与平台应平稳。5、各施工班组现场应设防火负责人，负责本班所在区域的防火工作，并要经常检查、督促本班组人员做好防火工作。6.进入施工现场，必须遵守文明施工安全劳动卫生规章制度。7.进入施工现场，必须按规定正确穿戴，使用安全帽、安全带、工作鞋等个人劳动防护用品，无关人员不得进入施工区域。8.施工区域内不准赤脚、赤膊，不准穿拖鞋、高跟鞋，高处作业不准穿破底鞋和带钉易滑鞋。9.不准酒后施工、操作。10.不准擅自损坏、拆除、移动安全防护装置、警示牌、安全标志。11.按规定正确使用安全“三宝”。12.在工棚宿舍内不准使用电炉、电热棒等非生产性电加热器具。13.在工棚宿舍内不准躺在床上吸烟，禁止乱扔烟头、火种。14.施工作业区及人行道与高压电线等的距离要符合安全距离。15.各种用电和照明线路由电工架设，采用TN-S系统三相五线制，并配备过载和漏电保护装置。16.所有施工人员均应掌握安全用电基本知识和所用设备性能，施工用电设备专人使用，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非使用人员擅自使用电气设备，不用时切断电源。17.配电系统分级配电，配电箱、开关箱外观完整、牢固、防雨防尘、外涂安全色（标），统一编号；其安装形式、内设必须符合有关规定；箱内电器可靠、完好、选型、定值符合规定并标明用途。17、各种桩机要有专人负责维修、保养，并经常对机械运行的关键部位进行检查，预防机械故障及机械伤人。18、桩机使用时操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题及时停机处理，不得擅离职守、隐瞒不报。19、小范围内机械与机械、机械与人同时工作时应协调配合，相互保持安全距离。会签栏参加单位参加单位复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管10工程名称部位名称道路工程工序名称道路侧、平石交底日期交底单位交底人接收单位道路侧、平石施工班组接收人交底内容：1. 本工程道路侧平石是按照道路侧平石大样图（图号为D-15施）进行施工。2. 本工程道路侧平石使用材料是：包括人行道侧石及绿化带侧石，人行道侧石规格为1003515cm，绿化带侧石1001530cm；平石规格为1002512cm。3. 测量放线：（1） 本工程侧平石利用6%水泥石屑稳定层施工中两侧自然宽出的多余部分作为基础垫层。（2） 路面中线校核后，在路面边缘与侧平石交界处放出侧平石线，直线部位10m一桩，曲线部位510m，路口及分隔带、安全岛等圆弧，15m也可用皮尺画圆并在桩上标明侧平石顶面标高。4. 刨槽：按桩的位置打白灰线，以线为准，按设计要求宽度向外刨槽。靠近路面一侧，比线位宽出少许，一般不大于5cm。刨槽深度可比设计加深12cm，以保证基础厚度，槽底要修理平整。5. 铺筑C20底座砼：按照设计要求宽度铺筑C20底座砼，并振捣密实，第一次浇筑砼面标高应与侧石底标高齐平，连续养护7天后方可立侧石。6. 安装侧平石：（1） 安装侧平石时，先用C30混凝土坐浆8cm，按设计标高安装侧石，再按设计标高和倾斜度安装平石。（2）侧石要安正，切忌前倾后仰，侧石顶线应顺直圆滑平顺，无凹进凸出前后高低错牙现象，平石线要求顺直圆滑、顶面平整，符合设计标高要求（转下页）复核人： 记录人： 年 月 日市政基础设施工程施工技术交底记录编号： 市政施管10（续上页）交底内容：7. 砼侧平石勾缝：（1） C20砼基座终凝后才能进行勾缝，先把侧平石缝内的土及杂物剔除干净，并用水润湿，然后用M10水泥砂浆勾缝，水泥砂浆灌缝必须饱满嵌实。（2） 砼侧石勾缝为凹缝，平石勾缝为平缝。（3） 砂浆初凝后，用软扫帚扫除多余灰浆，并适当洒水养护，不少于3天，最后达到整齐美观。（4） 不得在路面上拌制砂浆。8. 侧平石施工完后要注意保护，防止人为破坏。会签栏参加单位参 加 人 员复核人： 记录人： 年 月 日搅拌桩工程安全技术交底施工单位工程名称施工部位汽车城丰田专用道路施工内容软基工程搅拌桩施工安全技术交底内容1、 按照施工方案的要求作业；2、 严格执行安全生产、消防安全、文明施工、劳动职业健康的规章制度，以及安全施工管理的有关条例，严格遵守各项施工作业的安全操作规程。3、 严格遵守安全劳动的规章制度，进入施工现场必须按规定正确戴好安全帽，高空作业必须穿戴安全带，不得穿硬底鞋，施工作业应按规定穿戴劳动安全防护用品。在施工区域不准赤脚、赤膊，不准穿拖鞋、凉鞋。4、 施工现场临时用电，必须按照施工现场临时用电安全技术规程的要求进行三相五线配电，所有用电设备必须装设漏电保护装置，要实行“一机、一闸、一漏、一箱”，电器设备及电箱应有防雨、防水措施，用电设备以及金属外壳必须接有可靠牢固的接地或(接零)保护，防止人体触电，用电安装、接线及拆卸必须由持证电工实施。5、 施工机械及施工机具，必须符合安全的要求，作业前应检查机械、机具的连接罗丝、接头、滑轮、制动器、钢丝绳及电气等各部位是否正常、安全可靠方可使用，转动及传动部位应有安全防护装置，防止人体接触。6、 机架要保持平衡稳定，防止倾翻，在松软地面环境下施工时，要预防地面下沉，确保施工过程及移机行走的安全，机架起吊物件时下面及周边禁止站人，严禁上下抛掷物件。7、 灰浆泵灌输管路接驳处应接扎牢固，防止浆液突然喷射伤人，灰浆泵停机后，确保无压力方可揪出搅拌机转杆。8、 严禁违章指挥；严禁违章作业；严禁酒后操作；机械作业时，操作人员不准擅自高开工作岗位或将机械交给非本机操作人员操作。施工现场针对性交底1、雷雨、台风季节，就装有避雷器，接地电阻不得大于4，遇有行雷闪电，作业人员应远离桩机，遇有大暴雨和台风，以及六级以上大风等恶劣气候应停止施工作业，并应做好防雨、防风、防雷的安全措施。2、施工作业时，要注意上空的高压电线，机架与高压电线必须保持符合规定要求的安全距离。3、在施工范围要设置安全围栏，张挂安全标志和警示牌以及配备消防灭火器。4、做好防暑降温措施和工作。5、严禁在高压线下方施工及作业，须作业的机架与高压线垂直距离（220KV）必须保持不少于4m、（10.5KV）不少于2m的安全距离，作业完毕必须远离高压线范围以外。交 底 人 签 名接 受 交 底负责人签名交 底时 间年 月 日管理人签名本表一式两份，项目部自存一份，资料室归档一份 技 术 交 底 记 录 年 月 日工程名称分部工程电气安装工程分项工程名称： PVC塑料管暗敷设工程（电线导管敷设工程）交底内容1、 材料要求：（1） 阻燃型塑料管及其附件其指数应符合消防规范有关要求，并有产品合格证。（2） 阻燃型塑料管的管壁应薄厚均匀，无气及管身变形等现象。（3） 开关盒，插座盒，接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。（4） 镀锌材料：扁铁、木螺丝、机螺丝等。（5） 辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。2、 主要机具：（1） 铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。（2） 手锤、錾子、钢锯、锯条、刀锯、木锉等。（3） 台钻、手电钻、钻头、木钻、工具袋、工具箱、高登等。3、 作业条件：（1） 配合土建结构施工时，根据砖墙，加气墙弹好的水平线；安装盒箱与管路。（2） 配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。（3） 加气砼楼板、圆孔板，应配合土建调整好吊装楼板的板缝时进行配管。4、 操作工艺：工艺流程：弹线定位 盒箱、固定 管路敷设 扫管穿带线（1） 弹线定位：1） 墙上盒箱弹线定位：砖墙大模板砼墙等，盒、箱弹经定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标准注出尺寸。2） 加气砼板，圆孔板、现浇板，应根据设计图和规定的要求准确找出灯位。进行测量后，标注出盒子尺寸位置。 （2）盒箱固定：1） 盒、箱固定应平整、牢固灰浆饱满，纵横坐标准确。2） 砖墙稳住盒箱：A、 预留盒 、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将管技术负 责 人交底人接受人 技 术 交 底 记 录 年 月 日工程名称分部工程电气安装工程分项工程名称： PVC塑料管暗敷设工程（电线导管敷设工程）交底内容B、 甩在预留孔外，端头堵好。待稳住盒箱时，一管一孔的穿入盒箱。剔洞稳住盒箱，再接短管；按弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号的水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。 3）现浇板，圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板待配管后，用高标号水泥档浆稳住。（3）管路敷设：1） 配管要求：A、 半硬质塑料管的连接可采用套管粘接和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用胶粘剂粘接牢固；B、 敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15米时，或直角弯有3个且长度超过8米，均应在中途装设接线盒；C、 暗敷设应在土建结构施工中，将管路埋入墙体和楼板内，局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于15；D、 管子最小弯曲半径，管子弯曲处的弯扁度应符合质量评定标准的要求。2） 砖墙敷管：A、 管路连接。可采用套管粘接法或端头连接。接头处应固定牢固。管路应随同砌砖工序同步砌筑在墙体内。B、 管进盒、箱连接：可采用粘接或端头连接。管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；（4）扫管，穿带线时将管口与盒、箱里口切平。5、 质量标准：（1） 保证项目：材质及适用场所必须符合设计要求和施工规范的规定。（2） 基本项目：1） 管路连接紧密，管口服液光滑，保护层大于15。2） 盒箱设置正确，固定可靠，管子进入盒箱处顺直，在盒箱内露出的长度应小于5。3） 穿过变形缝处有补偿装置，补置装能活动自如。6、 成品保护：（1） 剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不易剔 技术负 责 人交底人接受人 技 术 交 底 记 录 年 月 日工程名称分部工程电气安装工程分项工程名称： PVC塑料管暗敷设工程（电线导管敷设工程）交底内容（2） 得过大，过宽，不要造成土建结构缺陷。管路敷设完后应立即进行保护其他工种在操作时应注意不要将管子砸扁和踩坏。（3） 在砼板，加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再护孔，不允许用大锤由上面砸孔洞。（4） 配合土建浇灌砼时，应派人看护，以防止管路位移或要机械损伤。7、应注意的质量问题：（1） 管路有外露现象，或保护层不足15，剔槽时要保证深度并且及时将管子固定，再用水泥档浆固定保护。（2） 稳住及预埋的盒、箱有歪斜，坐标不准，灰浆不饱满等现象。稳住盒箱时一定要找准位置，先注入适量的水泥档浆，再用线锤找正，然后用水泥砂浆将盒、箱周围的缝隙填实。（3） 管子煨湾处的凹扁度过大及弯曲半径应大于等于6D。煨弯应按要求操作并及时的固定和保护。（4） 管路不通。朝上的管口容易掉进杂物，因此，应及时将管口封堵好。其它工种作业时，应注意不要碰损敷设完的管路以免造成管路堵塞。技术负 责 人交底人接受人 技 术 交 底 记 录 年 月 日工程名称分部工程建筑采暖卫生与煤气工分项工程名称： 给水管道安装工程（PP-R管）交底内容一、施工条件：1、施工图纸及其它技术文件齐全，且已进行图纸交底，满足施工要求。2、施工方案、施工技术，材料机具供应等能保证正常施工；3、施工人员经过技术培训。4、预留孔洞经复核无误。二、PP-R管材的运：1、 搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击与尖锐物品碰触和抛、摔滚、拖。2、 管材和管件应存放在通风良好的库房或简易棚内涵得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米。3、 管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1。5米，管件应逐层码堆，不宜叠得过高。三、管道敷设安装：粒径不宜大于12，必要时可铺100厚的砂垫层。9、埋地管道的回填时，管周回填土不得有尖硬物与管避直接触。应先用砂土或颗料径不在于12的土壤回填至管顶上侧300处，径夯实后方可回填原土。室内埋地管道的埋置深度小于300。10、管道在穿基础墙时，应设置金属套管，套管与基础墙预留孔上方的净空高度，若设计无规定时不应小于100四、管道连接：1、 同种材质的给水聚丙烯管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体，地坪面层内的管道不得采用丝扣或法兰连接。2、 给水聚丙烯管与金属管件国家连接，应采用带金属嵌件的聚丙烯管件为过渡，该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。3、 热熔连接应按下列聚进行：（1） 热熔工具接通电源，到达工件温度指示灯亮后方能开始操作：（2） 切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪刀或管道切割机，必要时，可使用锋利的钢锯，但切割后管材断面应去除毛刺；（3） 管材与管件连接端面必须清洁，干燥、无油；（4） 用卡尺和合适的笔在管端测量并绘出热熔深度，热熔深度应符合下列要求。技术负 责 人交底人接受人
