GGJ2009操作介绍
字体：大 中 小
打印：省纸版>> 清晰版>> 自定义>>
行距： 单倍 1.2单倍 1.5倍 1.7倍 2倍 字体： 大 中 小 隐藏： 答疑编号 手写板

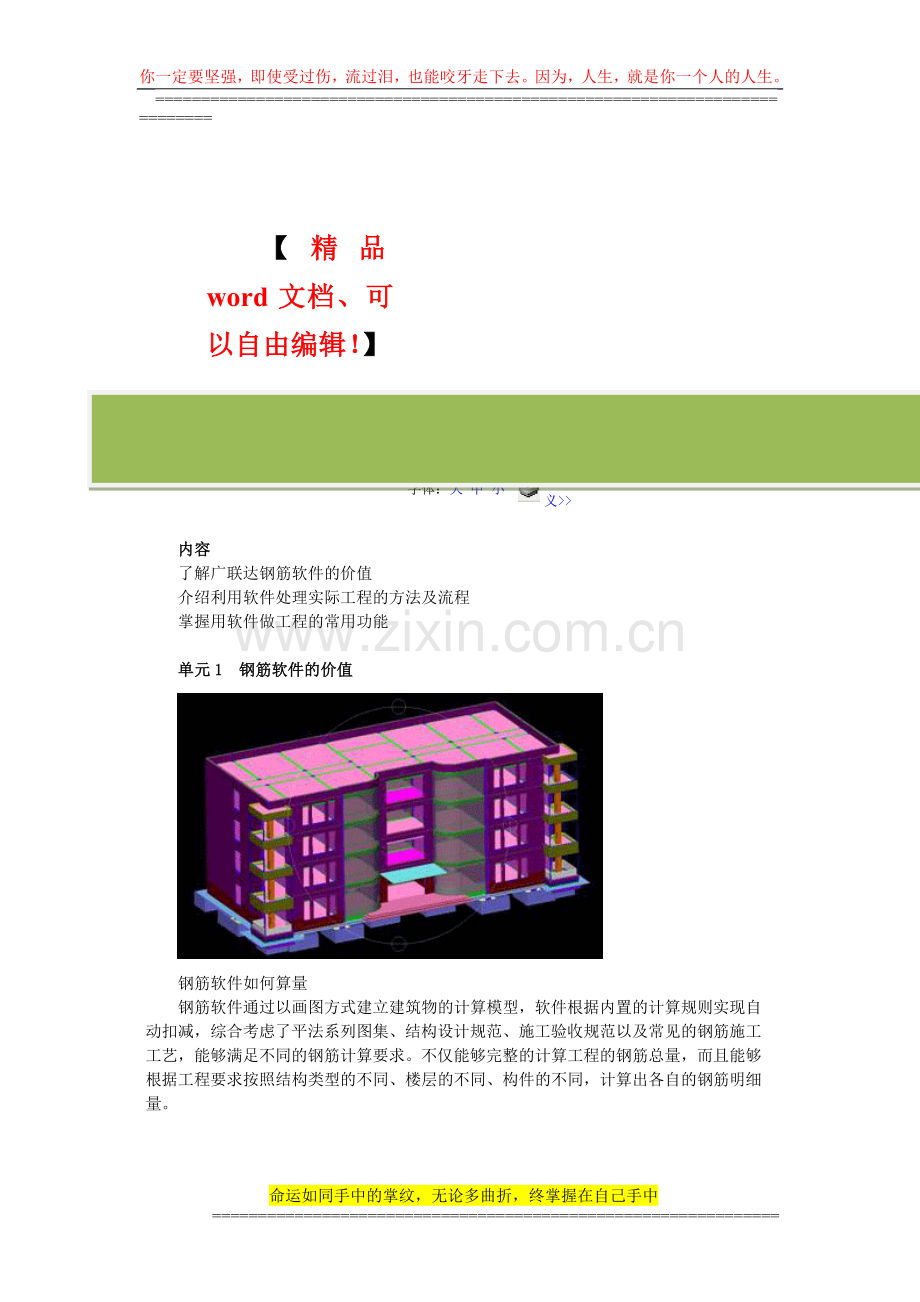

内容
了解广联达钢筋软件的价值
介绍利用软件处理实际工程的方法及流程
掌握用软件做工程的常用功能
单元1 钢筋软件的价值
钢筋软件如何算量
钢筋软件通过以画图方式建立建筑物的计算模型，软件根据内置的计算规则实现自动扣减，综合考虑了平法系列图集、结构设计规范、施工验收规范以及常见的钢筋施工工艺，能够满足不同的钢筋计算要求。不仅能够完整的计算工程的钢筋总量，而且能够根据工程要求按照结构类型的不同、楼层的不同、构件的不同，计算出各自的钢筋明细量。
单元2 钢筋软件做工程流程
看 图 思 考
1、本工程共有几层，各层层高是多少？
2、首层底标高是多少，抗震等级是多少？
3、本工程有没有柱表，有多少种柱？
4、本工程有多少种梁、板？
5、熟悉本工程的基础形式
6、熟悉零星钢筋
GGJ2009-新建工程
讲解内容：新建工程时需要注意的内容。保证客户可以了解如何新建工程。
（先讲PPT/再操作软件）新建工程有六步，（配合动画）第一步工程名称、第二步工程信息，第三步编制信息，第四步比重信息、第五步弯钩信息、第六步完成。我们在新建工程过程中只需要把刚才识图中得到的工程名称、抗震等级填写到相应位置即可。剩下的3个等会在新建楼层中填写。新建工程中的其他内容如比重、弯钩等一般不用修改，默认即可。
新建工程-新建楼层
新建楼层
1、插入普通楼层（女儿墙单独列为一层）
2、基础层层高的含义
无地下室：从基础底面到首层结构地面
有地下室：从基础底面到地下室结构地面
讲解内容：新建楼层时需要注意的内容，保证客户可以了解如何新建楼层；基础层层高的含义，无地下室：从基础底面到首层结构地面；有地下室：从基础底面到地下室结构地面
下面我们学习新建楼层，其他楼层的的建立方法：
鼠标放在首层点击插入楼层插入的就是地上部分
放在基础层点插入楼层，插入的就是地下室，插入两层地下室层，再说明我们这个工程是没有地下室的，在讲解怎么删除
2、基础层层高的含义
无地下室：从基础底面到+-0的高度为基础层层高
先看基础底面高度在P17页，基础底标高为-1.8，不含垫层，首层地面高度，咱们现在做钢筋用结构标高，结构标高是多少，大家把图纸翻到P19页右下角表格结构标高为-0.1，把首层结构标高改为-0.1.所以基础层高度为1.7
有地下室：从基础底面到地下室地面的高度为基础层层
其他楼层看P12页，女儿墙单独定义一个楼层
3、砼强度等级。砂浆标号 P14页
一般情况下，地上部分和地下部分的混凝土标号不一样，修改好了一层可以用楼层复制快速复制过去
新建楼层
3、混凝土标号，保护层的修改
复制到其他楼层
单元2小结
单元3 主体工程量计算
软件界面介绍
GGJ2009—轴网
轴网定义：
轴网绘制
点击绘图，直接布置轴网
软件基本操作介绍
左键: 选取图元，支持点选、框选
右键: 确认，快捷菜单
鼠标滚轴: 向前推放大，向后推缩小
按住拖动: 平移
双 击： 显示全屏
软件基本操作介绍
03G系列：钢筋级别：一级钢A 二级钢B 三级钢C
11G系列：
画好的轴网：
柱钢筋
柱—软件处理
1、定义：输入图纸信息
2、绘图：点画、确定构件位置
GGJ2009—柱
偏心柱：查改标注
CTRL+左键
画好的柱：
柱—软件查看钢筋量
计算查量：汇总计算、查看钢筋量、编辑钢筋
柱—软件查看钢筋量
查看钢筋量：看总量
编辑钢筋：看单个量
小结
构件绘制
柱计算结果：基础层
基础层箍筋
O6-6
柱子基础插筋只有角筋伸入基底弯折，而且给出了具体弯折100，在软件里面应该如何处理？
除了角筋，其余纵筋只是向下弯折37d，在软件里面又应该如何处理？
1 基础插筋可以全部下伸，也可以部分伸入，这个完全是设计施工的时候决定的
2 插筋的弯折可以是100，可以是150，可以是其他，如果变化较多，那我们都需要适当调整
框架柱：节点区箍筋
柱子定义界面→属性编辑→其他属性→节点区箍筋里面修改
框架柱：顶层
柱总结
·清楚柱软件算量的方式
·掌握柱常用计算设置的调整
·掌握柱特殊情况的处理方法
·-----按照工程要求直接抄图，了解工程设置，结合平法知识，活学活用！
总结
梁类别的选择
讲解内容：关键点：实际工程中各种梁存在的位置，可见，基础梁是与基础连接，基础以下，地下室以下（没地下室的话首层地面以下）梁，是地下框架梁，地下室范围的楼层梁称之为地下室框架梁；其他梁不做解释，我们要对应软件的关系选择正确的梁类型；06G和08G，对应基础部分的梁和地下框架梁与地下室框架梁都做了优化，我们必须合理的做出选择，得到正确的结果
梁钢筋
梁—框架梁常见钢筋
梁—软件处理
1、定义：输入图纸信息-抄入集中标注
2、绘图：画线
3、原位标注：抄入原位标注信息
4、计算查量：汇总计算、查看钢筋量、编辑钢筋
梁—钢筋三维
楼层框架
梁加腋
4.2悬挑梁
画法
常用方式
1.建立辅助轴线
2.延伸
比如：偏移
偏移（Shift+左键）
总结
掌握梁钢筋计算的重点和软件处理方法
了解利用软件快速处理梁特殊钢筋的方法
准确抄图
保证计算结果正确
板内钢筋类型
GGJ2009-现浇板
2、绘图：画点、画线，基本的布置方式
板受力筋—软件处理
1、选择布筋范围：单板、多板
选择布筋方式：xy方向布置
2、批量布置板钢筋：应用到同名称板
板受力筋—软件处理
注意：板受力筋可以不定义，直接画图
确定范围-单板、多板
选择布筋方式- XY方向布置
GGJ2009-现浇板受力筋
板受力筋批量布置：应用到同名称板
板负筋—软件处理
定义：输入钢筋级别、直径、间距
绘图，确定布置范围
GGJ2009-现浇板负筋
修改标注尺寸
正确处理构件的位置尺寸关系
剪力墙钢筋类型分析
GGJ2009—剪力墙
QXX（x排）
Q——表示剪力墙
XX——表示墙的序号
（x排）——表示剪力墙的钢筋配置排数
示例标注见： 03G101-1P19~21
GGJ2009—剪力墙
通长剪力墙：画线
短肢剪力墙：点加长度
GGJ2009—砖混结构
相似结构分析
砖墙 vs 剪力墙
构造柱vs 端柱、暗柱
圈梁 vs 暗梁
相似结构采用相似的处理方法
剪力墙部分
剪力墙钢筋的特殊输入方法
复杂暗柱的定义
剪力墙柱的正确绘制方式
剪力墙：内外侧钢筋
剪力墙钢筋内外侧不一样的情况，如何处理？
剪力墙：内外侧钢筋
输入方式：C10@150+C12@200
注意：外侧输在前，内侧输在后，中间用加号连接
输入方式：C10@150（外侧）+C12@200（内侧）
如果遇到剪力墙钢筋隔一布一的布置情况如何输入
输入方式：C12/C10@150
层高为三米
工程中有很多异形暗柱，在软件里面如何处理？
剪力墙：异形暗柱
----参数化暗柱，在属性当中结合其他箍筋的属性来设置钢筋
工程中有很多异形暗柱，在软件里面如何处理？
------异型暗柱，通过截面编辑来编辑截面和配筋
最终结果
总结
1、截面编辑需要熟练，结合参数化功能灵活运用，根据不同的情况采取不同的方式;
2、截面编辑的重点在于需要把关键的功能操作熟练，如对齐，布置，画弧等等，这样才能操作自如;
剪力墙：连梁
如图中，连梁的侧面钢筋同剪力墙水平筋，如何处理？
设计思路：输入技巧
不需单独设置侧面钢筋，软件自动处理
总结
剪力墙结构包含的构件及相互关系
剪力墙钢筋的输入及计算
剪力墙复杂暗柱的配筋方法
单元5 基础
GGJ2009—筏板基础
筏板同现浇板的相同点
筏板 vs 现浇板 筏板钢筋 vs 现浇板钢筋
GGJ2009—筏板基础
筏板与板的不同点：
筏板外放 筏板变截面 筏板边坡
GGJ2009—筏板基础
GGJ2009—独基、条基、承台
独、承、条基的分单元处理
桩承台
承台的多样式配筋形式
三桩承台的钢筋配置
复杂承台的处理方法
承台的多样式配筋形式
常见的承台钢筋种类：环式，梁式，板式
处理方法
大部分的承台都会出现上述这些情况，这就需要大家如何在软件当中操作
CT1
CT2
三桩承台的钢筋定义
思路
1 判断它是什么配筋形式
2 在软件中选择适当的画法
3 看是否需要进行后期调整
GGJ2009—独基、条基、承台
定义基础-定义基础单元
总结
总结
类似的独立基础、桩承台、条形基础大家都可以通过增加单元和编辑钢筋来处理
思考：组合基础
承台遇筏板时受力钢筋断开
组合基础
总结
1.双柱阶式独立基础的处理方式
2.组合基础钢筋的应用方法
GGJ2009—集水坑
集水坑：定义-绘制
调整集水坑放坡
集水坑钢筋与筏板钢筋的相互关系
GGJ2009—集水坑
点画（单坑、多坑）、钢筋三维
GGJ2009—钢筋三维
绘制方法，以及集水坑之间的钢筋扣件，对于筏板钢筋的影响。钢筋的对量方法—--编辑钢筋；钢筋三维讲清楚，GGJ2009钢筋三维线显示能够体现以下几个特点：
1、钢筋三维显示精确；按照平法计算规则，考虑各构件直接的扣减关系，精确展示计算结果。让用户不再担心复杂构件的钢筋计算。
2、“钢筋三维”显示与“编辑钢筋”结果联动显示，体现实用，让用户对量核量就更加清晰明白。
3、可同时显示多个图元的钢筋三维
4、钢筋线上显示各段长度，查看更清晰
5、可控制是否显示多种钢筋类型和其他图元
单构件
单构件输入
两种输入方法：
绘图输入 vs 单构件输入
利用软件提供的相关图集处理零星构件的钢筋
所有参数自由修改
选择相似模型即可进行输入
1.该楼梯的类型及钢筋的计算2.此类楼梯中的钢筋利用软件如何处理
楼梯-软件处理
结果对比
1.了解楼梯的分类
2.掌握利用软件计算楼梯的正确方法
总 结
1.了解楼梯的常见类型
楼梯共分两组
第一组：AT—ET,每个代号代表一跑楼梯。
第二组：FT—LT代表相互平行的踏步段和连接它们的楼层平板及层间平板
2.掌握楼梯的正确输入方法
3.特殊的楼梯输入方法
单元6 报表工程量
GGJ2009—查量
GGJ2009—查量
打印选择构件钢筋明细
打印选择构件图元钢筋量
GGJ2009—查找定位
单元7 总体回顾
