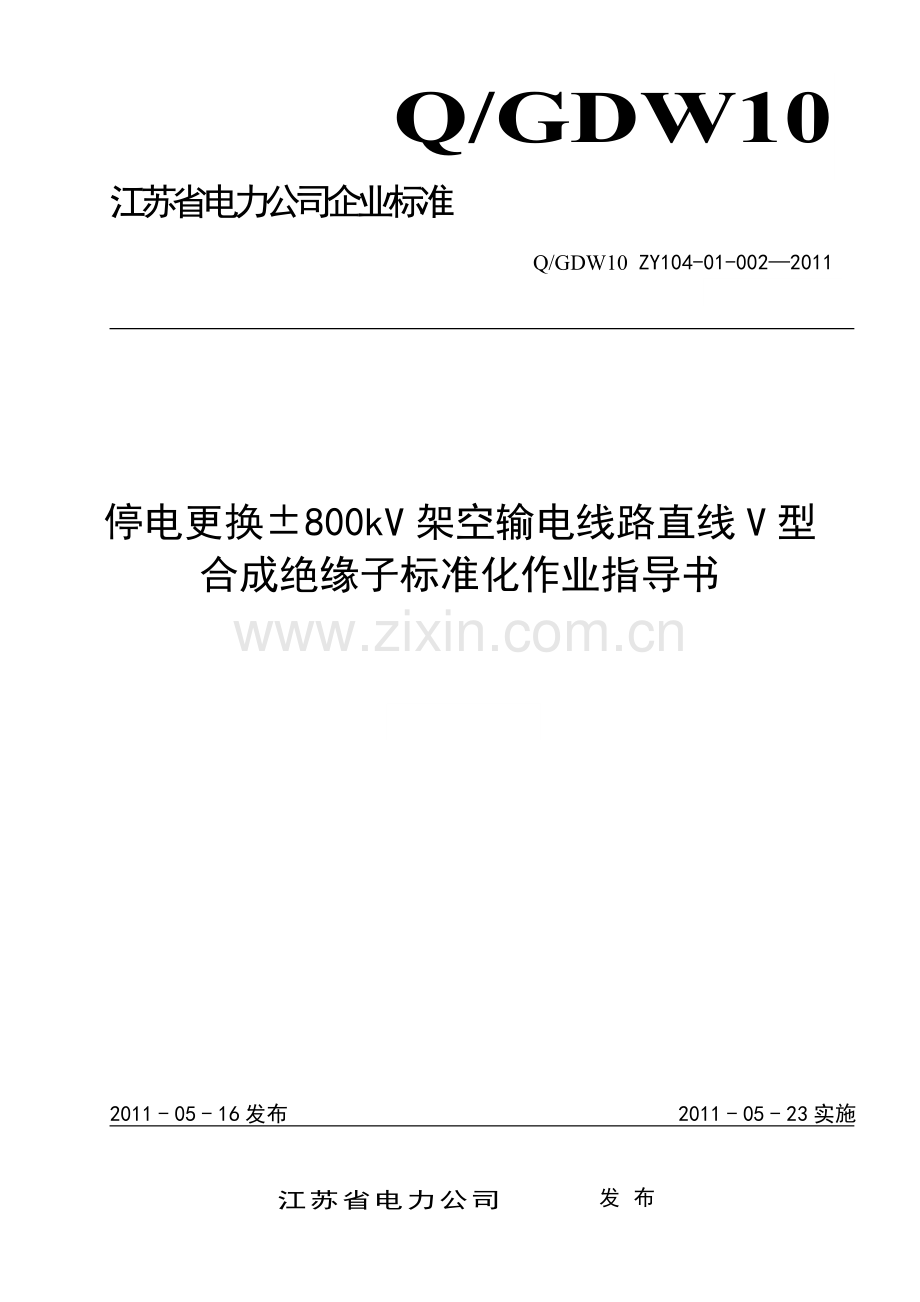

停电更换±800kV架空输电线路直线V型合成绝缘子标准化作业指导书.doc

Q/GDW10
江苏省电力公司企业标准
Q/GDW10 ZY104-01-002—2011

停电更换±800kV架空输电线路直线V型合成绝缘子标准化作业指导书

2011 - 05 - 16发布
2011 - 05 - 23实施
江苏省电力公司发布

Q/GDW10 ZY104-01-002—2011
目次
前言 II
1　范围 1
2　规范性引用文件 1
3　术语和定义 1
4　检修前准备 1
4.1　准备工作安排 1
4.2　劳动组织及人员要求 2
4.2.1　劳动组织 2
4.2.2　人员要求 2
4.3　备品备件与材料 2
4.4　工器具与仪器仪表 2
4.5　技术资料 3
4.6　检修前设备设施状态 3
4.7　危险点分析与预防控制措施 4
5　检修流程图 4
6　检修程序与作业标准 4
6.1　开工 5
6.2　检修项目与作业标准 5
6.3　检修记录 6
6.4　竣工 6
7　验收 6

前言
本标准化作业指导书是规范江苏省电力公司停电更换±800kV架空输电线路直线V型合成绝缘子标准化作业而制定。
制定本标准化作业指导书的目的是规范±800kV架空输电线路停电更换直线V型合成绝缘子作业全过程控制，体现对设备及人员行为的全过程管理，保证作业过程的安全和质量，优化作业方案，提高效率，降低成本。
本标准化作业指导书由江苏省电力公司标准化委员会提出。
本标准化作业指导书由公司生产技术部负责起草。
本标准化作业指导书主要起草人：鲁永生、陈峻宇、王海亮、戴永龙、华刚。
本标准化作业指导书审核人：龚冰
本标准化作业指导书批准人：马苏龙
本标准化作业指导书由公司生产技术部归口并负责解释。

7
停电更换±800kV架空输电线路直线V型合成绝缘子标准化作业指导书
1　 范围
本标准化作业指导书规定了±800kV架空输电线路停电更换直线V型合成绝缘子标准化作业的检修前准备、检修流程图、检修程序与作业标准、检修记录和验收和等要求。
本标准化作业指导书适用于±800kV架空输电线路停电更换直线V型合成绝缘子标准化作业。
2　 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T 5235-2010 ±800kV及以下直流架空输电线路工程施工及验收规程
DL/T 5236-2010 ±800kV及以下直流架空输电线路工程施工质量检验及评定规程
Q／GDW 225-2008 ±800kV架空送电线路施工及验收规范
Q／GDW 226-2008 ±800kV架空送电线路施工质量检验及评定规程
Q／GDW 332-2009 ±800kV 直流架空输电线路运行规程
Q／GDW 334-2009 ±800kV 直流架空输电线路检修规范
国家电网安监〔2009〕664号 国家电网公司电力安全工作规程（线路部分）
3　 术语和定义
下列术语和定义适用于本标准化作业指导书。
无。
4　 检修前准备
4.1　 准备工作安排
根据工作安排合理开展准备工作，准备工作内容见表1。
表1　 准备工作安排
√
序号
内容
标准
备注

1
确定工作范围及作业方式。
明确线路、杆号、需要调换的绝缘子位置。

2
明确设备型号，准备材料
材料符合作业要求。

3
组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项。
作业人员明确作业标准。

4
根据工作时间和工作内容填写工作票
工作票填写正确。

5
准备工器具，所用工器具良好，未超过试验周期
工器具良好且与设备型号相对应。

6
危险源预控卡编制
危险源点分析到位。

4.2　 劳动组织及人员要求
4.2.1　 劳动组织
劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2。
表2　 劳动组织
√
序号
人员类别
职责
作业人数

1
工作负责人（专职监护人）
1）对工作全面负责，在检修工作中要对作业人员明确分工，保证工作质量；
2）对安全作业方案及绝缘子更换质量负责；
3）识别现场作业危险源，组织落实防范措施；
4）工作前对工作班成员进行危险点告知，交待安全措施和技术措施，并确认每一个工作班成员都已知晓；
5）对作业过程中的安全进行监护。
1人

2
杆上作业人员
负责安装提线工具、更换绝缘子。
3人

3
杆下作业人员
负责提升绝缘子，传递工具、材料等。
3-5人
4.2.2　 人员要求
表3明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质和特殊工种资质等要求。
表3　 人员要求
√
序号
内容
备注

1
现场作业人员应身体健康、体检合格、精神状态良好。

2
具备必要的电气知识和送电线路作业技能，能正确使用作业工器具，了解设备有关技术标准要求。

3
熟悉现场安全作业要求，并经《安规》考试合格。

4.3　 备品备件与材料
根据检修项目，确定所需的备品备件与材料，见表4。
表4　 备品备件与材料
√
序号
名称
型号及规格
单位
数量
备注

1
合成绝缘子

支
1
根据实际工作调整数量。

2

4.4　 工器具与仪器仪表
工器具与仪器仪表主要包括专用工具、常用工器具、仪器仪表、消防器材等，见表5（表中所列工器具与仪器仪表的数量是对一个作业点而言）。
表5　 工器具与仪器仪表
√
序号
名称
型号及规格
单位
数量
备注

1
传递绳
φ14×100m
条
1
机械强度和电气强度均满足安规要求，周期预防性检查性试验合格，根据现场实际调整长度。

2
控制绳
φ14×60m
条
2
拖根及控制绝缘子

3
专用验电绳
±800kV
根
2

4
接地线
±800kV
组
2
2根一组

5
转向滑车
2T
只
3

6
6线提线器

套
2
±800kV专用，根据垂直档距区分用一套或两套。

7
软梯
12m
根
1

8
速差器
15m
个
2

9
后备保护绳
φ28
根
1

10
尼龙绳套

个
3
固定专项滑车

11
卸扣
8T
只
2

12
取销器

副
1

13
个人工具

套

包括安全帽、安全带、扳手、钳子、螺丝刀，型号根据实际工作情况配备。

14
安全围栏

副
2-3
视工作现场需要。

15
绝缘手套

付
2

16
马桶包

个
1

17
屏蔽服
Ⅰ型
套
2

4.5　 技术资料
表6要求的技术资料主要包括现场使用的图纸、出厂说明书、检修记录等。
表6　 技术资料
√
序号
名称
备注

1
绝缘子金具组装图

2
附件安装明细表

4.6　 检修前设备设施状态
检修前通过查看表7的内容，了解××××的运行状态。

表7　 检修前设备设施状态
√
序号
检修前设备设施状态

1
绝缘子老化或破损。

2

4.7　 危险点分析与预防控制措施
表8规定了架空线路检修的危险点与预防控制措施。

表8　 危险点分析与预防控制措施
√
序号
防范类型
危险点
预防控制措施

1
高处坠落
1）登高工具不合格及使用不当
（1）使用登高工具应外观检查；
（2）高处作业安全带应系在牢固的构件上，高挂低用，转位时不得失去保护。
2)导线脱落
必须采取防止导线脱落的后备保护措施。

2
触电
1)误登杆塔
（1）核对线路名称、杆号、色标；
（2）同杆一回停电作业，发给作业人员识别标记，每基杆塔设专人监护。
2)感应电伤人
穿全套屏蔽服。
3)带接地线送电
确认接地线已全部拆除。

3
机械伤害
工器具失灵
（1）选用的工器具合格、可靠，严禁以小代大；
（2）工器具受力后应检查受力状况；
（3）液压千斤顶操作时保持液压杆与荷重面垂直。

4
其他
气候环境等因素影响
杆塔上作业应在良好天气下进行，如遇雷、雨、雪、雾或风力大于5级时，不得进行登塔作业。
5　 检修流程图
根据检修设备的结构、检修工艺以及作业环境，将检修作业的全过程优化为最佳的检修步骤顺序，见图1。
操作人员登塔，挂传递绳、软梯
工作许可，召开现场开工会
停电、验电、挂接地

准备作业工器具、新绝缘子绝缘检测

工作终结，工作负责人召开现场收工会

拆除作业工器具、接地线并传递至地面，人员下塔

传递工器具，安装导线后备保护绳、提线工器具
拆除旧绝缘子，安装新绝缘子

图1 架空输电线路停电更换直线V型合成绝缘子流程图
6　 检修程序与作业标准
6.1　 开工
办理开工许可手续前应检查落实的内容，见表9。
表9　 开工内容与要求
√
序号
内容

1
作业负责人全面检查现场安全措施是否与工作票一致，是否与现场设备相符。

2
作业负责人向工作人员交待作业任务、安全措施和注意事项，明确作业范围。

3
准备作业工器具和材料。
6.2　 检修项目与作业标准
按照检修流程，对每一个检修项目，明确作业标准、注意事项等内容，见表10。
表10　 检修项目与作业标准
√
序号
检修项目
作业标准
注意事项
备注

1
三核对，召开现场开工会
工作负责人到工作现场后核对工作现场、线路双重编号、色标及杆号与工作票上所列的应一致，并召开现场开工会。
注意核对工作票和工作现场应一致

★2
停电、验电、挂接地线
1）在接到停电许可命令后，验电人员携带专用绝缘绳、工作接地线登塔，一人验电、一人安全监护，逐极验电，根据有无放电声和火花来判断线路应确无电压，验电时应带绝缘手套；
2）验明线路确实无电压后，应立即在作业范围的两端挂工作接地线。挂接地线时，工作人员使用绝缘工具，人体不得碰触接地线，应先接接地端，后接导线端，装设的接地线，应牢固可靠、不准缠绕。
验电绳应放置在干燥的地方，防止受潮。

3
准备作业工器具、新绝缘子绝缘检测
将合成绝缘子从包装内拉出，检验合成绝缘子。

4
操作人员登塔，挂传递绳、软梯、速差器
高空人员携带传递绳登塔，在合适位置挂传递绳，将软梯、速差器吊止横担位置挂好。
合成绝缘子不得磨损。

5
传递工器具，安装导线后备保护绳、提线工器具
1）安装好导线后备保护绳后，安装提线工具；
2）安装工具时需塔上、线上人员配合；
3）将控制绳固定在绝缘子导线侧；
4）塔上人员将起吊滑车移到更换绝缘子挂点附近（绳头留在绝缘子下端）。
上下传递工器具要系相应的绳结并打牢，严禁站在作业点正下方传递工器具。

★6
拆除旧绝缘子，安装新绝缘子
1）提升导线，将绝缘子下部球头从碗头中脱出，缓松控制绳使绝缘子悬垂，拆下绝缘子并传递到地面；
2）在地面将新绝缘子组装好，起吊新绝缘子，待横担侧安装后使用控制绳将绝缘子拉近导线，安装就位后松提线工具，绝缘子受力后拆除提线工具。
防止高空落物。
保持碗口方向一致。

7
拆除作业工器具、接地线并传递至地面，人员下塔
1）绝缘子受力后取下提线工具、后备保护绳，用绳子系牢后送回地面；
2）拆除导线后备保护绳后用传递绳将工器具传递至杆下；
3）检查杆塔上无遗留的工器具、材料后，高空人员携带传递绳和单轮滑车下杆塔；
4）拆接地线与挂接地线程序相反，先拆导线端，后拆接地端。
禁止抛掷工器具。

6.3　 检修记录
表11规定了检修纪录的内容，包括：线路名称、工作日期线路杆号、工作内容、发现缺陷、消除缺陷和检修人员签字等内容。
表11　 检修记录
线路名称

工作日期
年 月 日
线路杆号
工作内容
发现缺陷
消除缺陷
检修人员

6.4　 竣工
表12规定了工作结束后的注意事项，如清理工作现场、关闭检修电源、清点工具、回收材料、填写检修记录、办理工作票终结等内容。
表12　 竣工内容与要求
√
序号
内容

1
召开现场收工会，作业人员向工作负责人汇报检修结果。工作负责人对工作进行总结、讲评。

2
清点工具，清理工作现场，拆除安全围栏，人员撤离。

4
工作负责人向工作许可人汇报工作结束，并向工作票签发人履行工作票终结手续。
7　 验收
表13规定了需要填写的内容，包括记录改进和更换的零部件、存在问题及处理意见、检修单位验收总结评价、检修单位验收总结评价。
表13　 验收记录
自验收记录
记录改进和更换的零部件

存在问题及处理意见

验收结论
检修单位验收总结评价

运行单位验收意见及签字
