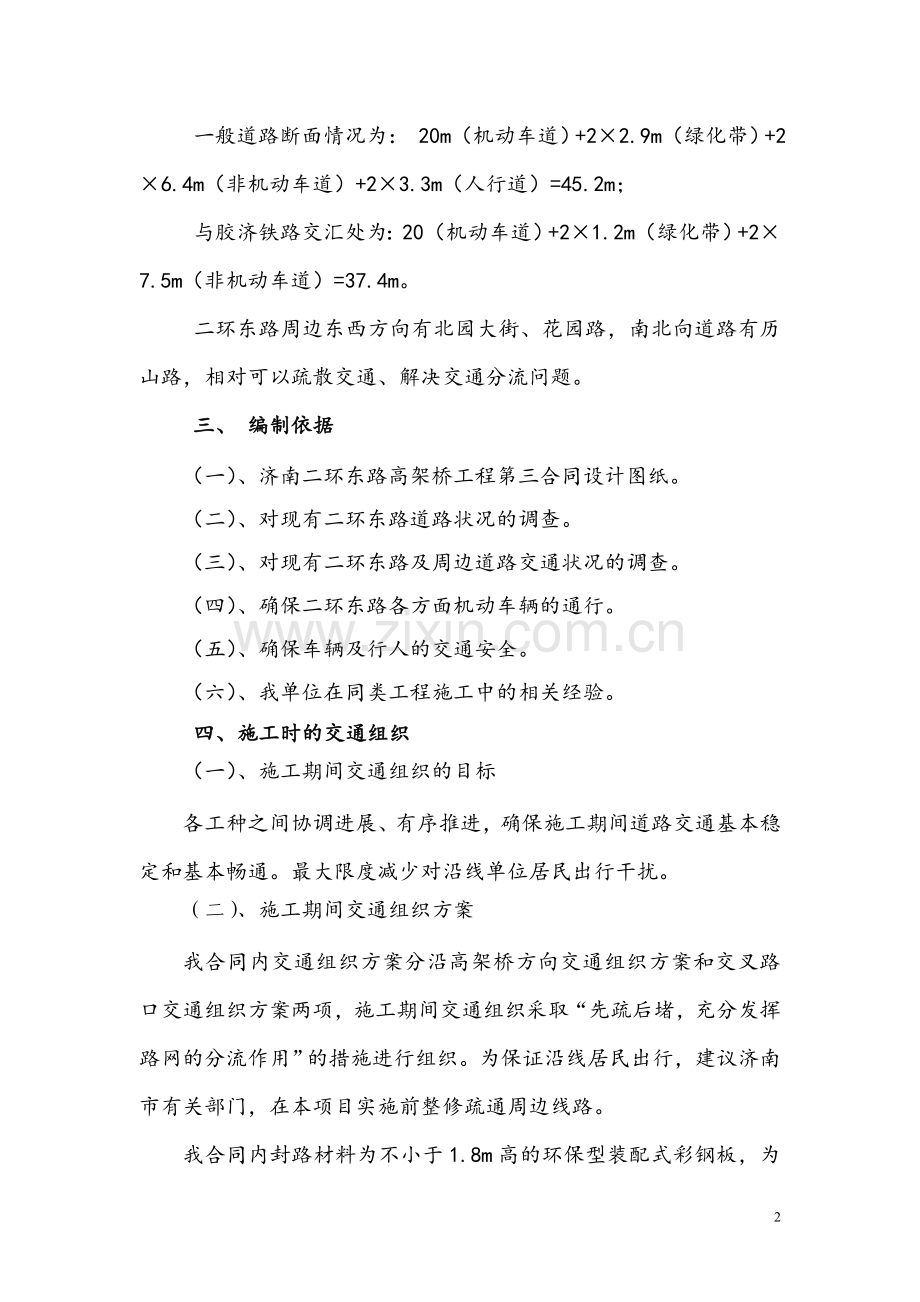

济南二环东路高架桥工程第三合同项目部施工交通组织方案一、 工程概况本项目是国道104穿越济南市区的一部分，同时也是济南市的二环东路，是规划的双快路的一部分。上部为城市快速路，下部地面道路为快速公交路(BRT系统)。本项目按一级公路标准进行设计，同时满足城市快速路标准；设计速度60km/h，双向六车道，宽度25米；桥梁设计荷载：公路-I级，抗震按七度设防。本标段起止里程K3+770.5-K4+870.5，桥梁全长1100m，采用高架桥方式，共12联，跨径布置如下：(29.992+36+30)+4(30+36+30)+(30+40+30)+2(330)+(35+35)+3(330)米。其中35+35米桥跨越胶济铁路及其客运专线，上部结构为预应力砼简支转连续小箱梁，下部结构为框架墩。其中K3+770.5K4+028.5为变截面连续箱梁，从K4+028.5K4+870.5为25m宽的等截面连续箱梁。二、现状道路及交通状况济南市二环东路是国道104穿越市区的一部分，为济南市南北走向的一条主要交通干道，交通非常繁忙，且地处济南市区繁华地带，两侧为比较集中的居民小区、商店、市场、工厂，有多条公交线路途经该路段，附近又有济南长途汽车东站、七里堡蔬菜批发市场，还有大量的社会车辆和行人通过，交通流量非常大。其中跨铁路地段道路比较窄，是封路施工的难点。根据现场勘查了解,我合同内二环东路现状如下：一般道路断面情况为： 20m（机动车道）+22.9m（绿化带）+26.4m（非机动车道）+23.3m（人行道）=45.2m；与胶济铁路交汇处为：20（机动车道）+21.2m（绿化带）+27.5m（非机动车道）=37.4m。 二环东路周边东西方向有北园大街、花园路，南北向道路有历山路，相对可以疏散交通、解决交通分流问题。三、 编制依据（一）、济南二环东路高架桥工程第三合同设计图纸。（二）、对现有二环东路道路状况的调查。（三）、对现有二环东路及周边道路交通状况的调查。（四）、确保二环东路各方面机动车辆的通行。（五）、确保车辆及行人的交通安全。（六）、我单位在同类工程施工中的相关经验。四、施工时的交通组织（一）、施工期间交通组织的目标各工种之间协调进展、有序推进，确保施工期间道路交通基本稳定和基本畅通。最大限度减少对沿线单位居民出行干扰。（二）、施工期间交通组织方案我合同内交通组织方案分沿高架桥方向交通组织方案和交叉路口交通组织方案两项，施工期间交通组织采取“先疏后堵，充分发挥路网的分流作用”的措施进行组织。为保证沿线居民出行，建议济南市有关部门，在本项目实施前整修疏通周边线路。我合同内封路材料为不小于1.8m高的环保型装配式彩钢板，为保证本路段行车道路宽度，将两侧路灯移走，整平处理绿化带，使机动车道与非机动车道连成一体。将人行道与非机动车道进行接坡处理，可使非机动车辆在交通高峰期时能在人行道上进行分流。施工上部结构时，在进入高架桥预留车道入口处，设置限高、限宽门式框架，在桥墩处设置高出行车道30-50cm的砼防护块，并在预留车道前后设置明显的标志牌，派专人昼夜值班。具体交通组织方案如下：1、沿高架桥方向交通组织方案第一施工阶段（2008年3月25日2008年6月底）：根据工期安排，我合同准备先施工90#108#墩中间桩基、承台。我合同内承台最宽为7m，在施工时，两侧需各留3m的工作空间，再在线路左侧留5m的行车道作为施工便道，此阶段封路总宽度为18m，剩余道路宽度为27.2m。为保证南全福大街行车方便，围护时南全福大街与二环东路交汇口处留30m左右的行车通道。由于109#-122#桩、墩台位置在现有非机动车道上，故本段暂时只需封闭非机动车道7.5m。 由于90#-95#墩为两至三排桩基、墩台，施工时几乎占用整条道路，故此处中间桩基、承台作为本阶段的重点施工对象，此阶段务必完成该处的施工任务，为下阶段的顺利施工打下良好的基础，围挡具体布置形式见附图。第二施工阶段（2008年7月1日2008年9月底）：进行90#95#墩两侧桩基、墩台的施工及其他剩余桩基承台的施工；进行第33、34联连续梁的施工。90#-95#墩两侧承台最大宽度为2.2m，在施工承台时，两侧需各留3m的工作空间，再在线路边侧各留4.8m的施工便道，此段两侧封路宽度均为13m，原来中间围护宽度缩为10m，剩余道路宽度为9.2m。由于本阶段要进行第33、34联连续梁的施工，因此101#-107#墩处围护由原来的18m扩宽为28m，相应剩余道路宽度为17.2m。第34联箱梁跨南全福大街路口，施工时在南全福大街与东外环路口处留2（12+5）m的通道。具体方案见下页交叉路口交通组织方案及附图。此阶段完成所有桩基、承台的施工；70%的墩柱施工及1联连续梁的施工，围挡具体布置见附图。第三施工阶段（2008年10月1日2008年11月底）：该阶段主要进行第3033联连续梁的施工及第3539联墩柱的施工，按施工计划该阶段第34联桥梁主体完工，可将支架拆除，第40联墩台施工完毕后暂不进行连续梁的施工。连续梁施工位置围护宽度为梁体宽度+21.5m。其中与全福立交桥接头处将占用整条公路，沿里程方向前进200m左右逐渐缩减为28m宽，此阶段与全福立交桥接头处往南200m需另开辟行车通道（经实地察看，全福立交桥两侧均可开辟5m左右的行车道），其他剩余道路宽度为25.7m（非机动车道）+23.3m（人行道）。第3539联墩柱施工时计划用工字钢搭设墩梁式支架或碗扣支架，下留28m的行车道，具体搭设及围护布置见附图。第四施工阶段（2008年12月1日2009年4月底）：该阶段主要进行第29、30、35、38-40联连续梁、36-37预制梁板架设的施工。此阶段可拆除第3134联的支架，并将该处路面进行整修恢复。由于35-40联箱梁位于胶济铁路与二环东路交汇处，该段施工作业面窄，施工难度大，围护后两侧只能各留4.5m宽的原非机动车道作为行车通道。该阶段施工任务为完成桥梁主体的施工，围护具体布置见附图。2、交叉路口交通组织方案本标段交叉路口有南全福路口、桑园路口，两路口均为丁字路口。施工期间需实行交通管制，我单位将作好交通管理工作，采取有效措施配合交通管制。、南全福大街与二环东路交叉口：下部结构施工现场彩钢板的围护在交叉路口处断开。施工上部结构时，跨越南全福路口的箱梁支架采用军用器材搭设墩梁式支架或碗扣支架，两侧各设置12m的机动车道和5m的非机动车道，保证车辆和行人的交通畅通，具体搭设布置见附图。具体交通组织主要形式见下图。桑园路与二环东路交叉口：桑园路位于89#墩与90#墩之间，下部结构施工时，该处不围护，可正常通行。上部结构施工时，在桑园路与二环东路交叉口采用工字钢搭设墩梁式支架或碗扣支架，两侧各设置5m的行车通道，保证车辆和行人的交通畅通，桑园路的交通组织形式详见各阶段施工交通组织布置图。施工时注意事项：支架前后方设置限宽护栏，并设置警示灯、慢行标识牌等。昼夜派人指挥交通。支架下方的防撞墙用反光漆刷上斑马线，以示司机和行人的注意。搭设支架时，尽量利用夜间车辆少的时候进行，搭设过程中，暂时避免车辆通过。临近行车道的承台基坑一侧视地基情况用钢板桩或钢轨桩支护，采取直壁开挖，以免破坏既有道路。二环东路的入口处设置醒目标志，提醒准备进入二环东路的车辆绕行。五、交通保证措施（一）、应先把对交通有影响的障碍物进行迁移，对部分人行道进行接坡。（二）、在二环东路与各路口交汇处设置醒目标志，提醒准备进入二环东路的车辆绕行，并设置交通标志及交通引导设施。（三）、设专职交通协管员以便及时与交警部门联系。（四）、施工期间安排专人进行交通疏导。（五）、保证路面的整洁，确保不产生施工扬尘。（六）、成立交通协调办公室专门进行交通管理。（七）、按国家标准挂设标志、标牌。（八）、交叉路口的围护设置圆顺。（九）、通行车道不堆放材料。（十）、施工时，如遇到特殊情况，需经交警同意后方可进行变动交通。六、安全文明施工（一）、搞好施工现场的场容场貌，合理布局，整齐划一。（二）、开展文明教育，遵守市民规则。（三）、加强班组建设和综合治安管理 ，成立文明施工队，做到目标管理、制度落实、责任到人。（四）、加强环境保护，各部门按分工明确并管理工程施工的气候环境、人员工作环境、设备运行环境，使其符合相关的法律法规要求。（五）、加强与交警部门的沟通和协调，做到审批手续齐全，并严格遵守相应的管理规定。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 12
