路桥工程测量课件学习情境十测量道路管道与桥隧的工程.pptx

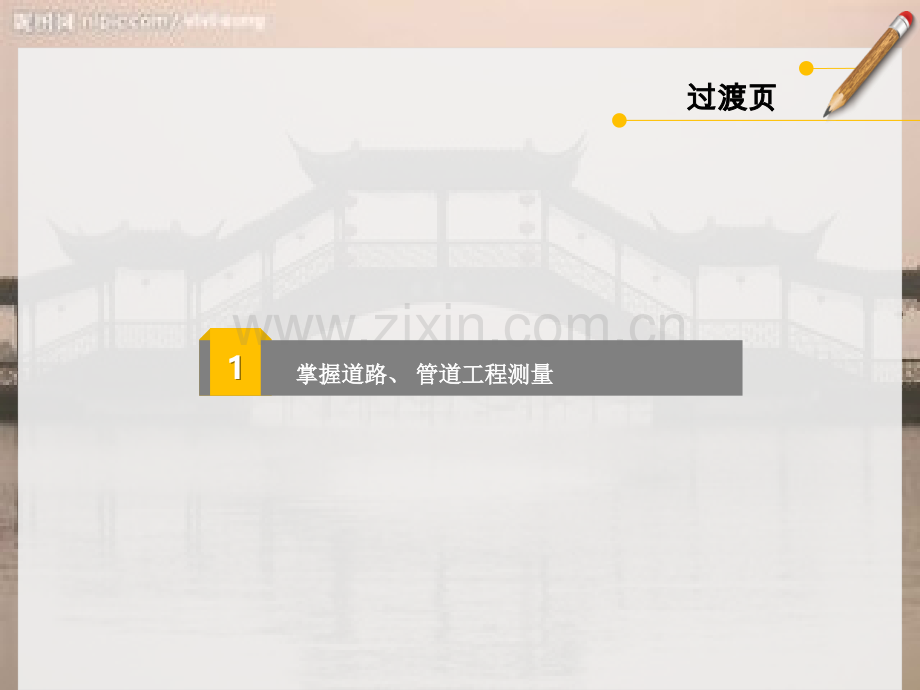

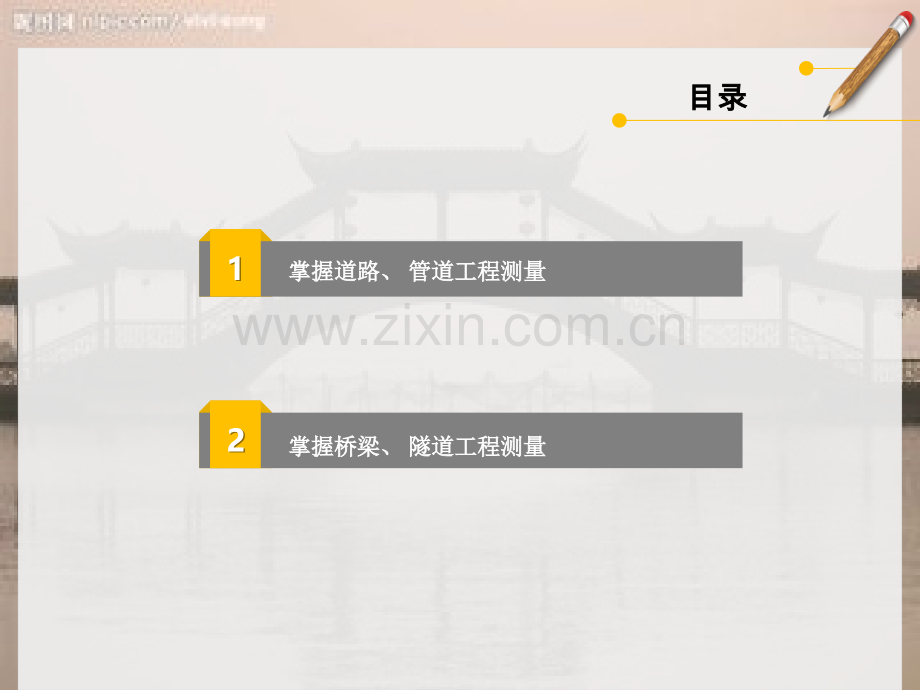

目录目录1 1掌握道路、掌握道路、管道工程测量管道工程测量2 2掌握桥梁、掌握桥梁、隧道工程测量隧道工程测量过渡页过渡页1 1掌握道路、掌握道路、管道工程测量管道工程测量学习单元学习单元1 道路施工测量的工作主要有恢复中线测量、施工控制桩的测设、路基边桩的测设、竖曲线的测设及路面放线等。管道施工测量的主要任务是根据工程进度的要求，向施工人员随时提供中线方向和标高位置。“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1 道路施工测量的工作主要有恢复中线测量、施工控制桩的测设、路基边桩的测设、竖曲线的测设及路面放线等。（一）恢复中线测量（一）恢复中线测量 线路在勘测设计时所测设的中线桩、加桩，到“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1 施工时可能有的被碰动或丢失，因此，在施工前应根据原定线条件进行复核，并将丢失的桩位补齐。恢复中线桩的同时把各加桩一并定出。“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1（二）施工控制桩的测设二）施工控制桩的测设 由于中线桩在路基施工中都要被挖掉或堆埋，为了在施工中能控制中线位置，应在不受施工干扰、便于引用、易于保存桩位的地方，测设施工控制桩。测设方法主要有平行线法和延长线法两种，可根据实际情况互相配合使用。“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1（三）路基边桩的测设三）路基边桩的测设 路基边桩测设就是在地面上将每一个横断面的路基边坡线与地面的交点用木桩标定出来。边桩的位置由两侧边桩至中桩的距离来确定。“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1（四）竖曲线的测设四）竖曲线的测设 为了行车的视距和平稳的要求，在道路纵坡的变换处竖向设置曲线，这种在竖直面上连接相邻不同坡道的曲线称为竖曲线。线路的纵断面是由不同数值的坡度线相连接而成的，当相邻坡度值的代数差超过一定数值时，必须以竖曲线连接，使坡度逐渐改变。“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1 竖曲线可分为凸形竖曲线和凹形竖曲线，其线型通常为圆曲线。如图10-1 所示“一、道路工程施工管理一、道路工程施工管理图 10-1 竖曲线学习单元学习单元1 （五）路面放线（五）路面放线 在路面底基层（或垫层）施工前，首先应进行路床放样，包括：中线恢复放样、中平测量及路床横坡放样。各结构层（除面层外）横坡按直线形式放样。路拱（面层顶面横坡）须根据具体类型进行计算和放样。“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1 路拱的类型主要有抛物线、屋顶线型和折线型三种类型。“一、道路工程施工管理一、道路工程施工管理学习单元学习单元1 管道施工测量的内容与施工管道设置状态的不同有关。架空管道施工时，要测设管道中线、支架基础平面位置及标高等；地面敷设管道施工测量时，主要测设管道中线及管道坡度等；地下管道施工时，需要测设中线、坡度、检查井位以及开挖沟槽等。“二、管道工程施工测量二、管道工程施工测量学习单元学习单元1（一）施工前的测量工作一）施工前的测量工作 1.熟悉图纸和现场情况 2.校核中线并测设施工控制桩 3.加密水准点 4.槽口放线“二、管道工程施工测量二、管道工程施工测量学习单元学习单元1（二）施工过程中的测量工作二）施工过程中的测量工作 管道施工过程中的测量工作，主要是控制管道中线和高程。通常采用坡度板法，具体操作步骤如下。“二、管道工程施工测量二、管道工程施工测量学习单元学习单元1 1.埋设坡度板 2.中线钉设置 根据中线控制桩，用经纬仪将管线中线投测到坡度板上，并钉上小钉（称为中线钉）。此外，还需将里程桩号和检查井编号写在坡度板侧面。“二、管道工程施工测量二、管道工程施工测量学习单元学习单元1 各坡度板上中线钉连线即为管道的中线方向，在连线上挂垂球线可将中线位置投测到基槽内，以控制管道按中线方向敷设。“二、管道工程施工测量二、管道工程施工测量学习单元学习单元13.测设坡度钉 用水准仪测出坡度板顶面高程，板顶高程与该处管道设计高程之差即为板顶往下开挖的深度。为方便起见，在各坡度板上钉一坡度立板，然后从坡度板顶面高程起算，从坡度板上向上或向下量取高“二、管道工程施工测量二、管道工程施工测量学习单元学习单元1差调整数，钉出坡度钉，使坡度钉的连线平行于管道设计坡度线，并设计高程一整分米数，称为下返数。施工时，利用这条线可方便地检查和控制管道的高程和坡度。高差调整数可按下式计算 高差调整数 （板顶高程 管底设计高程）下返数“二、管道工程施工测量二、管道工程施工测量过渡页过渡页2 2掌握桥梁、掌握桥梁、隧道工程测量隧道工程测量学习学习单元单元2 （一）桥位勘测（一）桥位勘测 桥位勘测的目的是为选择桥址和为桥梁设计提供地形、水文地质等资料。桥位勘测的主要工作包括桥位控制测量（平面控制测量和高程控制测量）、桥位地形图测绘、桥轴线纵断面测量、桥轴线横断面测量和水文地质调查等。“一、桥梁工程测量概述一、桥梁工程测量概述学习学习单元单元2（二）桥梁施工测量二）桥梁施工测量 桥梁施工测量的内容主要包括桥轴线长度的测定、高程控制测量、桥墩台的测设等。桥梁施工测量的任务包括以下几点：“一、桥梁工程测量概述一、桥梁工程测量概述学习学习单元单元2 （）根据桥梁设计的要求和施工详图，遵循从整体到局部的原则，先进行控制测量，再进行细部放样测量。（）将桥梁构造物的平面和高程位置，在实地放样出来。（）为不同的施工阶段提供准确的设计位置和尺寸，并检查其施工质量。“一、桥梁工程测量概述一、桥梁工程测量概述学习学习单元单元2 （一）桥位平面控制测量（一）桥位平面控制测量 桥位平面控制测量主要用以确定桥轴线的位置和长度。桥梁轴线的位置是在桥位勘测设计时根据线路的走向、地形、地质、河床等情况选定设计的，在施工前必须准确无误地在实地标定出来，并测出桥轴线的长度。“二、桥位控制测量二、桥位控制测量学习学习单元单元2（二）桥位高程控制测量二）桥位高程控制测量 桥位高程控制网应采用水准测量的方法建立。水准点应埋设在桥址附近安全稳固、便于观测的位置，桥址两岸至少应各设一个水准点；引桥较长时，应适当增设。对于地质条件较差或易受破坏的地段，应加设辅助水准点或明、暗标志。“二、桥位控制测量二、桥位控制测量学习学习单元单元2 当水准路线跨越江河，视线长度在 以内时，可用一般水准测量方法进行测量。但在测站上应换一次仪器高度，观测两次。两次高度之差应不超过 ，取两次结果的中数作为河流两岸两点间的高差。“二、桥位控制测量二、桥位控制测量学习学习单元单元2 在桥梁墩台施工测量中，最主要的工作是准确定出桥梁墩、台的中心位置。桥梁墩台中心测量的测定常采用角度交会法和极坐标法。“三、桥墩台的测设三、桥墩台的测设学习学习单元单元2（一）角度交会法一）角度交会法 桥梁墩台的中心位置可用电磁波测距仪测设。如果没有测距仪，可用角度交会法测设墩台位置，如图 10-2 所示。它是利用已有的平面控制点及墩位的已知坐标，计算出在控制点上应测设的角度、，将型号为 或 的 台经纬仪分别“三、桥墩台的测设三、桥墩台的测设学习学习单元单元2安置在控制点、上，从三条视线（其中 为桥轴线方向）交会得出。交会的误差三角形在桥轴线上的距离，对于墩底定位不宜超过 ，对于墩顶定位不宜超过 。再由 向桥轴线作垂线，点即为桥墩中心。“三、桥墩台的测设三、桥墩台的测设学习学习单元单元2“三、桥墩台的测设三、桥墩台的测设图 10-2 角度交会法定位墩台中心学习学习单元单元2 （二）极坐标法（二）极坐标法 极坐标法一般采用全站仪测设，最好是将仪器安置在一个桥轴控制桩上，瞄准另一端的桥轴控制桩作为定向，以保证墩台中心位于桥轴线上。“三、桥墩台的测设三、桥墩台的测设学习学习单元单元2 （一）隧道勘测的工作内容（一）隧道勘测的工作内容 隧道勘测的工作内容主要包括：隧道方案的核查与落实、隧道洞顶及连接路线定测、横断面测量、洞外控制测量、高程控制测量、地形测量、水文地质调查等。“四、隧道工程概述四、隧道工程概述学习学习单元单元2（二）隧道施工测量的基本规定二）隧道施工测量的基本规定 隧道施工测量的基本规定如下：（）隧道工程施工前，应熟悉隧道工程的设计图纸，并根据隧道的长度、线路形状和对贯通误差的要求，进行隧道测量控制网的设计。“四、隧道工程概述四、隧道工程概述学习学习单元单元2 （）隧道工程的相向施工中线在贯通面上的贯通误差，不应超过表 10-1的规定。“四、隧道工程概述四、隧道工程概述表 10-1 隧道工程的贯通误差学习学习单元单元2（）隧道控制测量对贯通中误差的影响值，不应超过表 10-2 的规定。“四、隧道工程概述四、隧道工程概述表 10-2 隧道控制测量对贯通中误差影响值的限值学习学习单元单元2 洞外控制测量主要是对施工隧道进行定位、定向和控制。（一）洞外平面控制测量一）洞外平面控制测量 1.洞外平面控制测量的等级 隧道洞外平面控制测量的等级，应根据隧道的长度按表 10-3 选取。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2“五、隧道洞外控制测量五、隧道洞外控制测量表 10 3隧道洞外平面控制测量的等级学习学习单元单元2 2.洞外平面控制测量的方法 隧道洞外平面控制测量常采用导线测量法与 法。（）导线测量法。洞外导线敷设一般形式如图10-3 所示。在选点中一般应注意以下事项：“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2“五、隧道洞外控制测量五、隧道洞外控制测量 图 10-3导线敷设的形式（）曲线隧道；（）直线隧道学习学习单元单元2 在直线隧道中，为了减少导线量距误差对隧道横向贯通偏差的影响，应尽可能将导线沿着隧道中线走向布设；导线点数应尽可能少，以减少测角误差对横向贯通偏差的影响。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2 对于曲线隧道，应沿曲线的切线方向布设，最好能把曲线的起点和终点也作为导线点，这样便于根据导线测量结果来计算曲线转折点上的总偏角。导线点应考虑横洞、斜井、竖井的位置。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2 为了增加校核验证条件，提高导线测量的精度，应尽量敷设成闭合或附合导线，也可采用复测支导线。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2 （）法。用 测定各洞口控制点的平面坐标，由于各控制点之间可以互不通视，没有测量误差积累，因此特别适合于特长隧道及通视条件较差的山岭隧道。隧道两开挖洞口间距离，应在表 10-4 中选择一种合适的级别布设 控制网。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2“五、隧道洞外控制测量五、隧道洞外控制测量表10-4 控制网的主要技术指标学习学习单元单元2 （二）洞外高程控制测量（二）洞外高程控制测量 1.洞外高程控制测量的等级 隧道洞外高程控制测量的等级，应分别依洞外水准路线的长度和隧道长度按表 10-5选取。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2“五、隧道洞外控制测量五、隧道洞外控制测量表10-5 隧道洞外高程控制测量的等级学习学习单元单元2 2.洞外高程控制测量的方法 隧道洞外高程测量一般采用水准的测量方法。水准测量的等级，取决于隧道的长度、隧道地段的地形情况等。一般情况下，4000 以上特长隧道应采用三等水准测量，4000 以下长隧道应采用四等水准测量。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2 水准测量施测，一般可利用路线基平水准点高程作为起始高程，沿水准路线在每个洞口至少应埋设 个水准点。水准路线应构成环，或者敷设两条相互独立的水准路线（由已知水准点从一端洞口测至另一端洞口）。“五、隧道洞外控制测量五、隧道洞外控制测量学习学习单元单元2 隧道洞内控制测量的目的是为隧道施工测量提供依据。洞内控制测量包括平面控制和高程控制。平面控制采用导线测量，高程控制采用水准测量。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2（一）洞内平面控制测量一）洞内平面控制测量 1.洞内平面控制测量的等级 隧道洞内平面控制测量的等级，应根据隧道两开挖洞口间长度按表 10-6 选取。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2“六、隧道洞内控制测量六、隧道洞内控制测量表 10-6 隧道洞内平面控制测量的等级学习学习单元单元2 2.洞内平面控制网的建立 隧道洞内平面控制网的建立，应符合下列规定：（）洞内的平面控制网宜采用导线形式，并以洞口投点（插点）为起始点沿隧道中线或隧道两侧布设成直伸的长边导线或狭长多环导线。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2 （）导线的边长宜近似相等，直线段不宜短于 ，曲线段不宜短于 ；导线边距离洞内设施不小于 。（）当双线隧道或其他辅助坑道同时掘进时，应分别布设导线，并通过横洞连成闭合环。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2 （）当隧道掘进至导线设计边长的 倍时，应进行一次导线延伸测量。（）对于长距离隧道，可加测一定数量的陀螺经纬仪定向边。（）当隧道封闭采用气压施工时，对观测距离必须作相应的气压改正。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元23.洞内导线的分级布设 洞内导线的布设，需要考虑到贯通时所需的精度要求。同时还应考虑到导线点的位置，以保证在隧道内能以必要的精度放样。在隧道建设中，导线一般采用以下分级布设：“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2 （）施工导线。在开挖面向前推进时，用以进行放样且指导开挖的导线测量。施工导线的边长一般为 。（）基本控制导线。当掘进长度达 以后，为了检查隧道的方向是否与设计“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2相符合，并提高导线精度，选择一部分施工导线点布设边长较长、精度较高的基本控制导线。（）主要导线。当隧道掘进超过 时，可选择一部分基本导线点敷设主要导线，主要导线的边长一般可选 （用测距仪测边）。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2 对精度要求较高的大型贯通可在导线中加测陀螺边以提高方位的精度。陀螺边一般加在洞口起始点到贯通点距离的 处。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2 （二）洞内高程控制测量（二）洞内高程控制测量 1.洞内高程控制测量的等级 隧道洞内高程控制测量的等级要求与洞外高程控制测量相同，应分别依洞外水准路线的长度和隧道长度按表选取。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2 2.洞内水准点的设置 隧道两端的洞口水准点、相关洞口水准点（含竖井和平洞口）和必要的洞外水准点，应组成闭合或往返水准路线。洞内水准测量应往返进行，且每隔 应设立一个水准点。“六、隧道洞内控制测量六、隧道洞内控制测量学习学习单元单元2 与洞内导线点一样，每掘进 就应增设一个新水准点。洞内水准点可以埋设在洞顶、洞底或洞壁上，但必须稳固且便于观测。可以使用洞内导线点标志作为洞内水准点标志。每新埋设一个水准点后，都应从洞外水准点开始至新点重复往返观测。“六、隧道洞内控制测量六、隧道洞内控制测量TAHNK YOU!p谢谢
